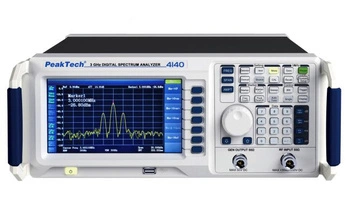

Cyfrowy analizator widma
Analizatory widma są używane do wyświetlania rozkładu amplitudy nad pewnym zakresem częstotliwości. To sprawia, że ??w ten sposób analizator widma poszczególnych elementów widocznych z odpowiednimi amplitudami może oceniać i analizować nowoczesne instalacje systemów elektronicznych o wysokich częstotliwościach. Ze względu na duży zakres pasma częstotliwości i dynamikę nowoczesne analizatory widma są lepsze w wielu miejscach pomiarowych w przeciwieństwie do stosowania oscyloskopów i tym samym wygodniejsze do zastosowania.
Wysoka wydajność techniczna, wiele funkcji i zintegrowany generator śledzenia czyni to urządzenie idealne narzędzia dla przemysłu, rozwoju, diagnostyki.
Główne cechy:
- 18 cm (7 ") kolorowy wyświetlacz TFT o rozdzielczości 800 x 480 pikseli
- Wyświetlacz rozkładu amplitudy w zakresie częstotliwości
- Wyjście VGA do monitorowania z zewnętrznych wyświetlaczy
- Zakres częstotliwości od 9 kHz do 3 GHz
- Funkcja pomiaru dla sygnałów modulowanych AM / FM
- Port LAN do zdalnego sterowania za pośrednictwem sieci
- Złącze do kontroli przez oprogramowanie USB / RS232
- Host USB do transmisji danych do pamięci USB
- Zintegrowane akcesoria: Generator śledzący
- Akcesoria: kabel zasilający, kabel interfejsu, płyta CD z oprogramowaniem, instrukcja obsługi
Specyfikacja:
| Frequency range | 9 kHz ~ 3,0 GHz |
| Resolution | 1 Hz (over full Bandwidth) |
| Resolution Bandwidth | 10 Hz ~ 1 MHz (in 1-3-10 sequence) 200 Hz, 9 kHz, 120 kHz |
| Span Range | 0 Hz, 100 Hz ~ 3,0 GHz |
| Phase noise | -80 dBc/Hz (offset 10 kHz) |
| Disp. Average Noise Level | 1 MHz ~ 3 GHz < -120 dBM + 3x (f/1 GHz) dB (Pre. Amp. OFF), 1 MHz ~ 3 GHz < -135 dBM + 3x (f/1 GHz) dB (Pre. Amp. ON) |
| Amp. Measurement | DANL up to +30 dBm |
| Level Display | dBm, dBmV, DB?V, V, W |
| Trigger Source | Free, Video, External |
| Triggerlevel (Ext.) | 5 V TTL |
| TRACKING GENERATOR : | |
|---|---|
| Tracking Generator Freq. | 9 Hz ~ 3,0 GHz |
| Output Power | -20 dBm ~ 0 dBm, step 1 dB |
| Flatness | +/- 3 dB |
| GENERAL : | |
| Interface | USB-Host, USB Device, LAN, RS232, VGA |
| Operation Voltage | 100 ~ 240 V AC; 50/60 Hz |
| Dimensions (WxHxD) | 365 x 155 x 300 mm |
| Weight | approx. 6 kg |
Instrukcja obsługi w języku NIEMIECKIM i ANGIELSKIM dostępna >>TUTAJ<<.
Wszystkie produkty firmy PeakTech? posiadają odpowiednie certyfikaty i deklaracje oraz oznaczenia, zarówno jeżeli chodzi o użytkowanie to i także o pomiary.
Produkcja PeakTech? posiada certyfikat systemu zarządzania jakością ISO 9000.
Priorytetami producenta jest jakość i bezpieczeństwo oraz niezawodność połączona ze stosunkiem wydajności do ceny.
W odróżnieniu od urządzeń pomiarowych innych producentów dających roczne gwarancje, firma PeakTech? udziela:
3-letniej gwarancji na cały swój asortyment.
Jako dystrybutor sprzętu PeakTech? na polskim rynku służymy pomocą w doborze i użytkowaniu odpowiedniego sprzętu.
W ofercie dostępne są oscyloskopy, generatory, licznik częstotliwości, mierniki, testery, multimetry, wykrywacze instalacji elektrycznej, mierniki energii, testery sieci LAN, woltomierze, termometry, obrotomierze oraz wiele innych...
Katalog produktów PeakTech? >>LINK<<
Katalog nowych produktów PeakTech? >>LINK<<
Cennik hurtowy netto w Euro mierników PeakTech? >>LINK<<Cennik produktów PeakTech? dostępnych w polskim magazynie >>LINK<<
