Poynting OMNI-600 – všesměrová LTE/5G anténa, 2×2 MIMO, IP65
Jsme autorizovaným distributorem Poynting. Kupujete zařízení z oficiální sítě s plnou zárukou a technickou podporou.
OMNI-600 je kompaktní, kolineární všesměrová LTE/5G anténa průmyslové třídy. Nabízí MIMO 2×2 v rozsahu 410–3800 MHz, což zajišťuje stabilní příjem a přenos dat v náročných podmínkách. Anténa byla přizpůsobena pro venkovní provoz – IP65, IK08, testy solné mlhy (MIL-STD 810G / ASTM B117), odolnost vůči UV záření a větru do 160 km/h.
Nejdůležitější vlastnosti antény OMNI-600
MIMO 2×2 pro LTE/5G – dva anténní kanály zajišťující stabilní připojení a vyšší rychlosti
přenosu
Širokopásmový provoz 410–3800 MHz – podpora všech běžných pásem LTE/5G
Vyvážené zesílení – až 6.2 dBi @ 1710–2700 MHz

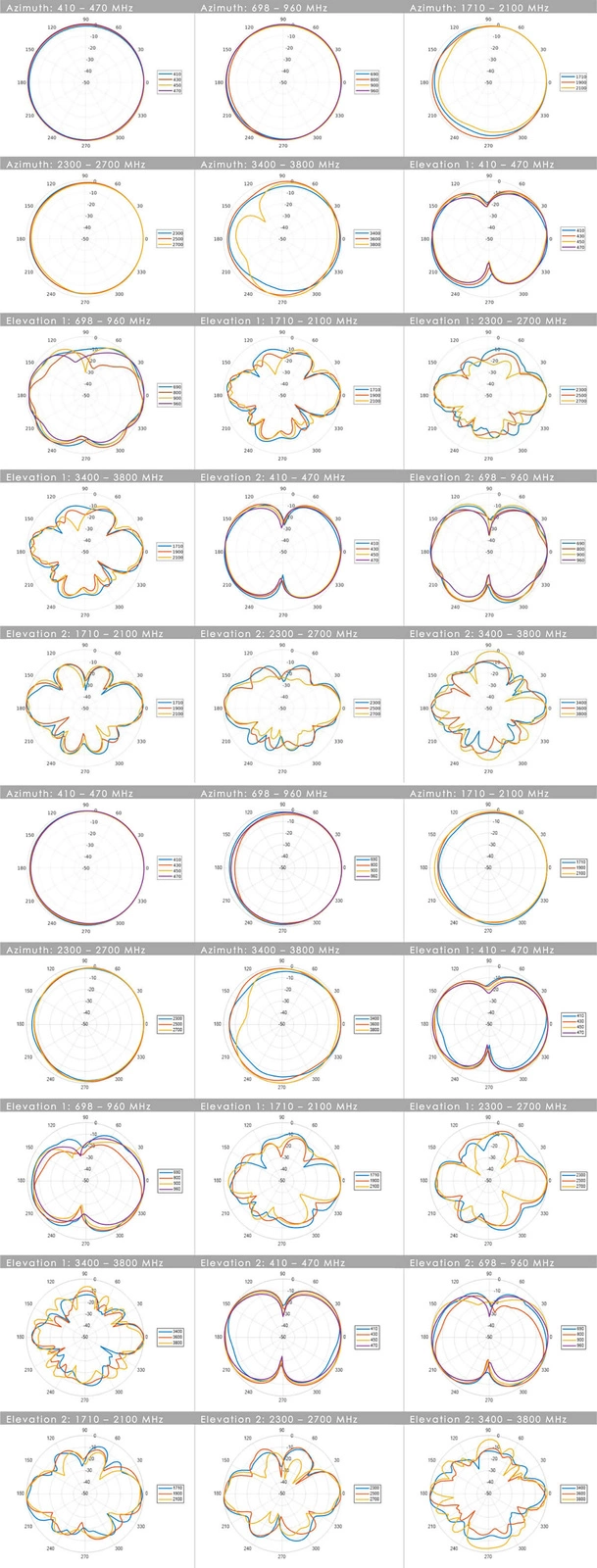

Všesměrová vyzařovací charakteristika – spolehlivý dosah i za pohybu a v těžko dostupných
lokalitách
Odolnost IP65 a IK08 – úplná prachotěsnost a ochrana proti proudu vody a
nárazům
Odolná vůči UV a mořské soli – radom z ABS (halogen free), držák z
nerezové oceli
Stabilita ve větru – testována do 160 km/h
Snadná montáž – nástěnný/stěžňový držák je součástí balení (pro stožáry Ø do 50 mm)
Výrobní kabely – 2× HDF195, 5 m, zakončené konektory SMA (M)
Univerzální a spolehlivá konstrukce
Kolineární uspořádání zářičů v OMNI-600 zajišťuje rovnoměrný zisk v širokém rozsahu frekvencí 410–3800 MHz. Díky tomu anténa udržuje stabilní spojení v různých prostředích – od venkovských a průmyslových oblastí po mobilní kanceláře či kontejnerové instalace.
Kryt z ABS (halogen free) a montážní držák z nerezové oceli zaručují odolnost vůči UV záření, soli a vlhkosti. Třída krytí IP65, mechanická odolnost IK08 a testy solné mlhy (MIL-STD 810G / ASTM B117) potvrzují připravenost k provozu v náročných podmínkách.
Kompatibilita a připojení bez kompromisů

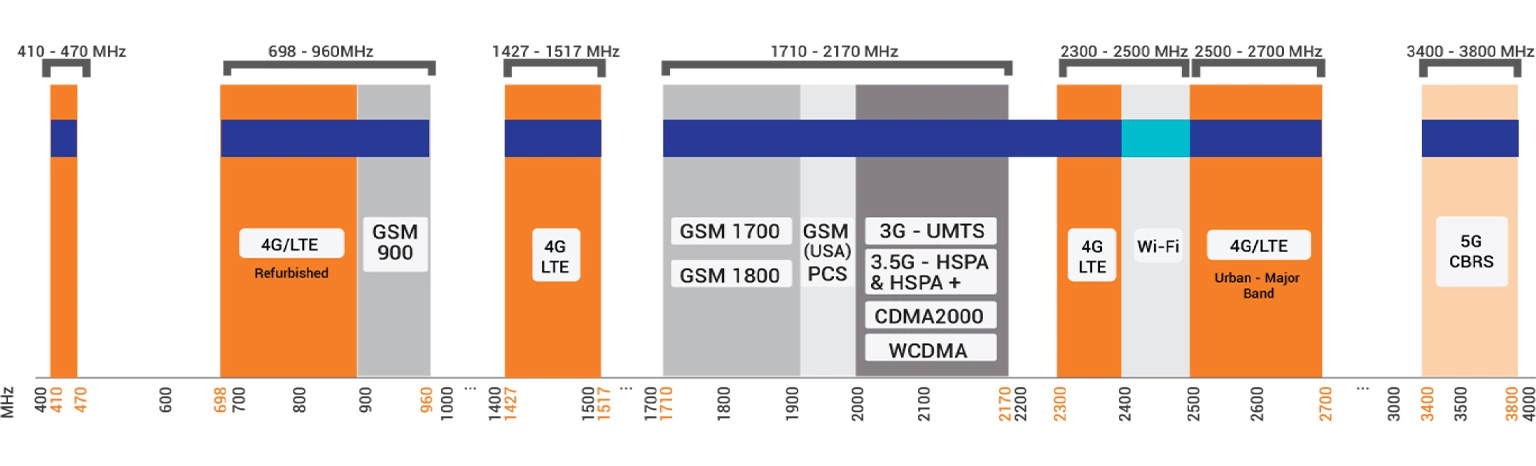

Anténa OMNI-600 podporuje všechna hlavní pásma LTE/5G v rozsahu 410–3800 MHz, včetně běžných frekvencí 700/800/1800/2600/3500 MHz. Jde o perspektivní řešení, které zajišťuje spolehlivé připojení v různých lokalitách a použitích.
LTE/5G s MIMO 2×2
Dva anténní kanály zajišťují stabilní spojení a zlepšují kvalitu přenosu dat.
Zisk až 6.2 dBi se promítá do lepšího dosahu a vyšších rychlostí v průmyslových
a mobilních aplikacích.
Integrace s routery
Anténa je vybavena 2 z výroby namontovanými kabely HDF195 (5 m) zakončenými konektory
SMA (M), což zajišťuje snadné připojení k LTE/5G routerům a průmyslovým zařízením.
Odolná do náročných podmínek – IP65 a IK08
OMNI-600 byla navržena pro provoz v náročných venkovních i vnitřních prostředích. Splňuje normu IP65, což znamená úplnou prachotěsnost a odolnost proti proudu vody. Mechanická odolnost IK08 zajišťuje ochranu proti nárazům a vibracím.
Stabilita při silném větru
Anténa byla testována na odolnost proti větru až do 160 km/h, což zaručuje spolehlivý provoz i v náročných povětrnostních podmínkách.
Odolnost proti korozi a UV záření
Kryt z ABS (halogen free) a montážní držák z nerezové oceli zajišťují odolnost vůči mořské soli, vlhkosti až 98 % a dlouhodobému slunečnímu záření. Anténa splňuje normy MIL-STD 810G a ASTM B117 týkající se solné mlhy a třída hořlavosti UL 94-HB potvrzuje materiálovou bezpečnost.

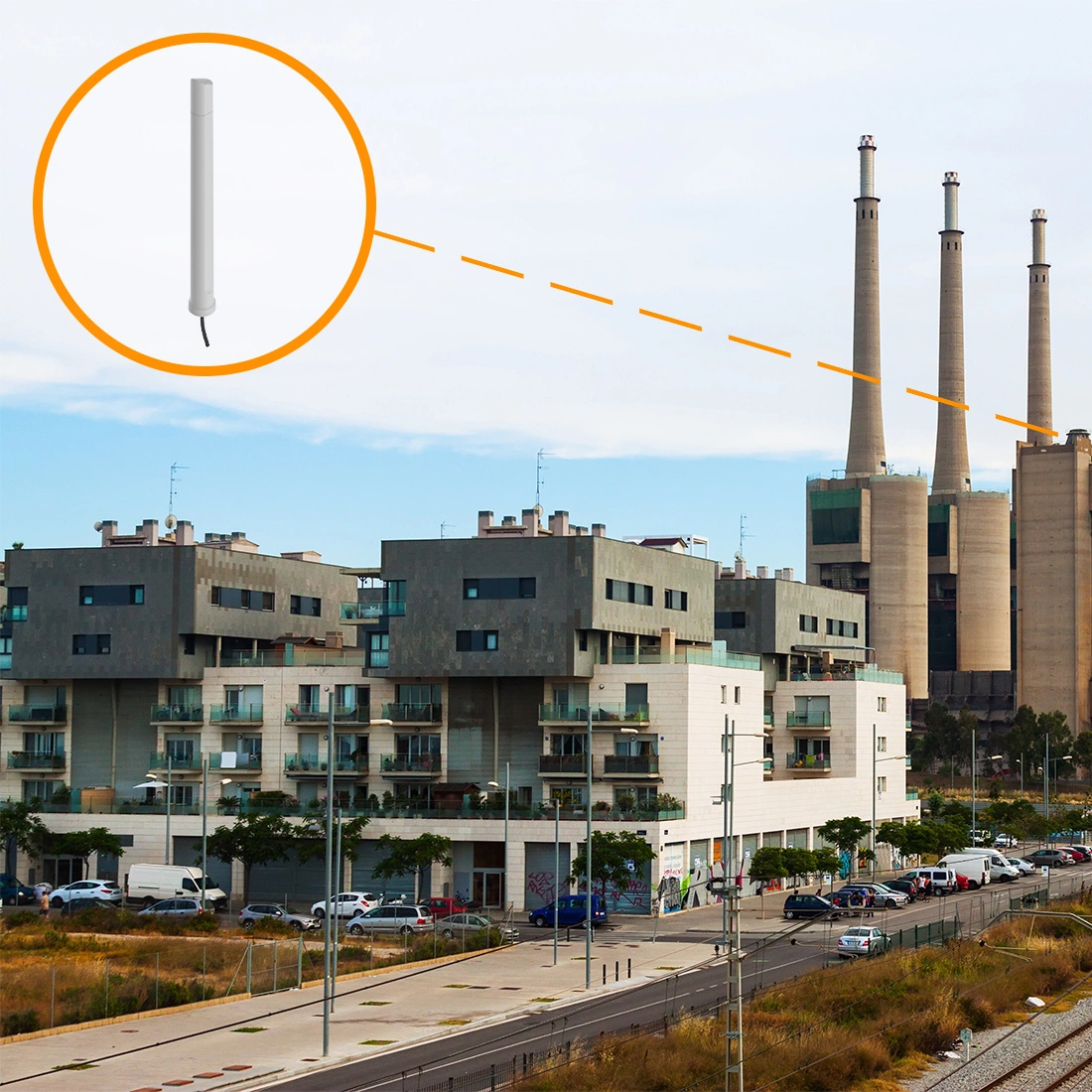

Kde se anténa OMNI-600 osvědčí?
OMNI-600 je univerzální anténa pro použití v náročných podmínkách, venku i
uvnitř budov. Skvěle se hodí pro:
• instalace M2M a IoT – stabilní připojení v telemetrických zařízeních
• oblasti se slabým signálem – zlepšení kvality LTE/5G signálu

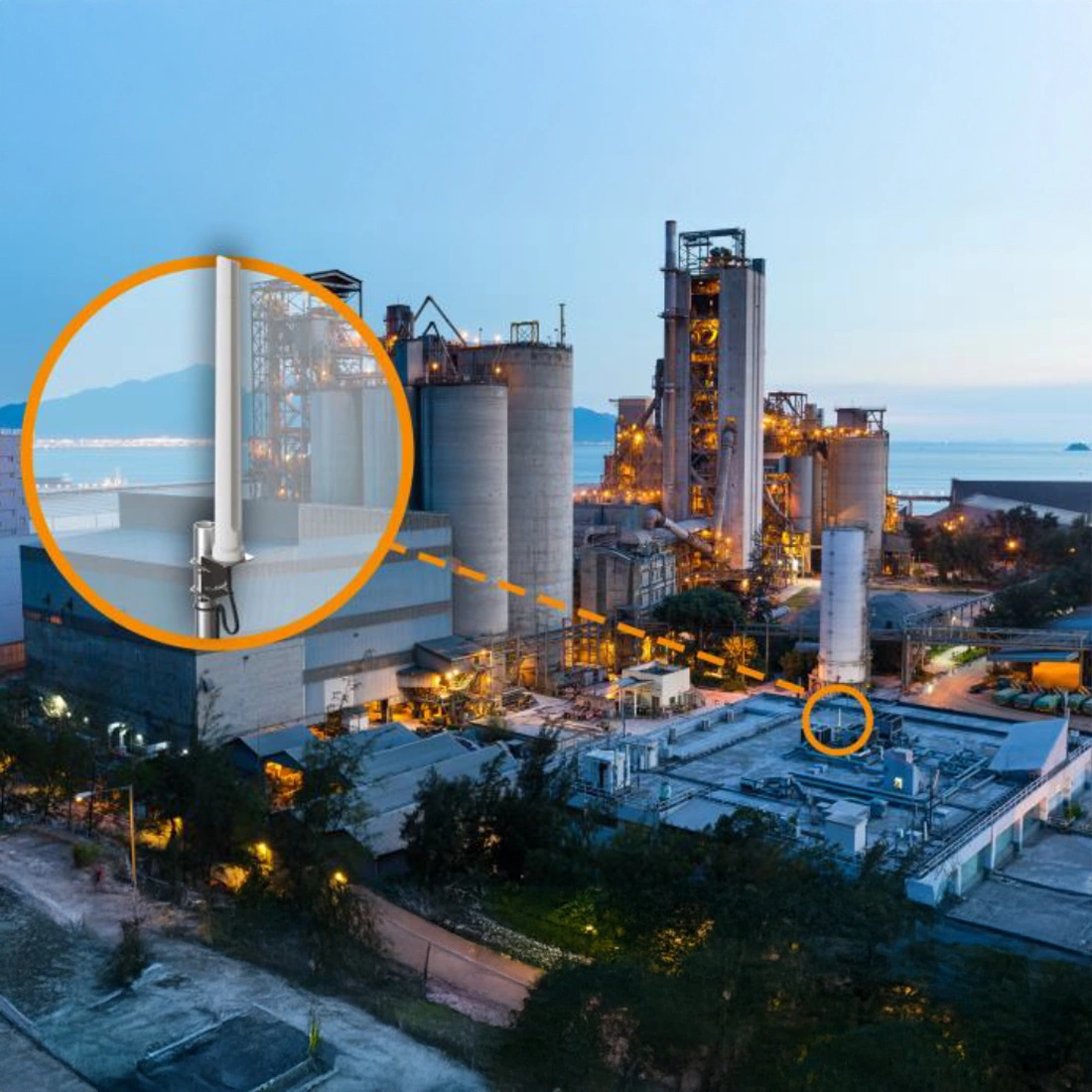

• průmyslové aplikace – továrny, závody, monitorovací systémy
• mobilní kanceláře a kontejnery – spolehlivé připojení v terénu
• Wi-Fi aplikace – mimo jiné v pásmu 2.4–2.5 GHz
• průmyslové routery high-end třídy – zvýšení výkonu a stability

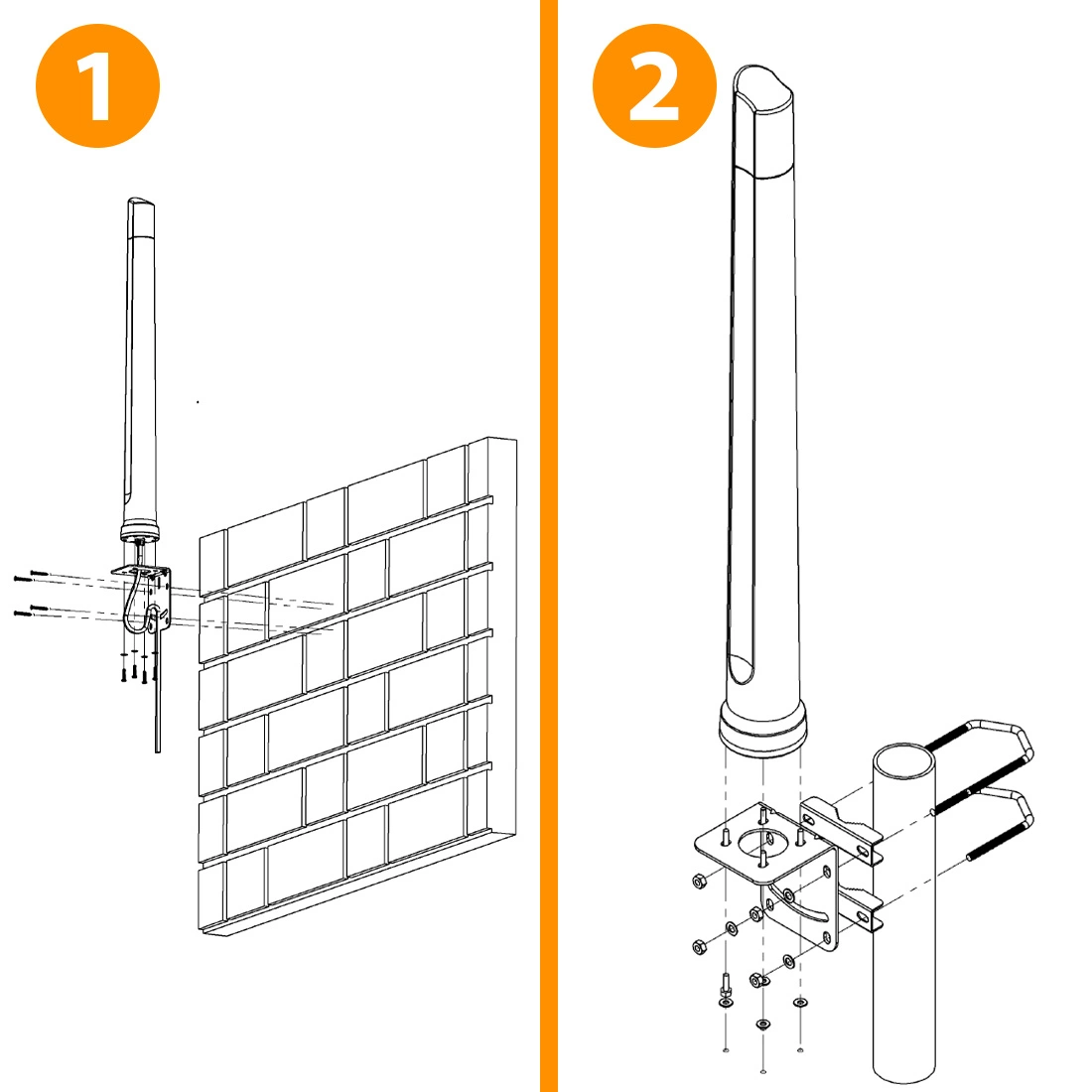

Stabilní a snadná montáž OMNI-600

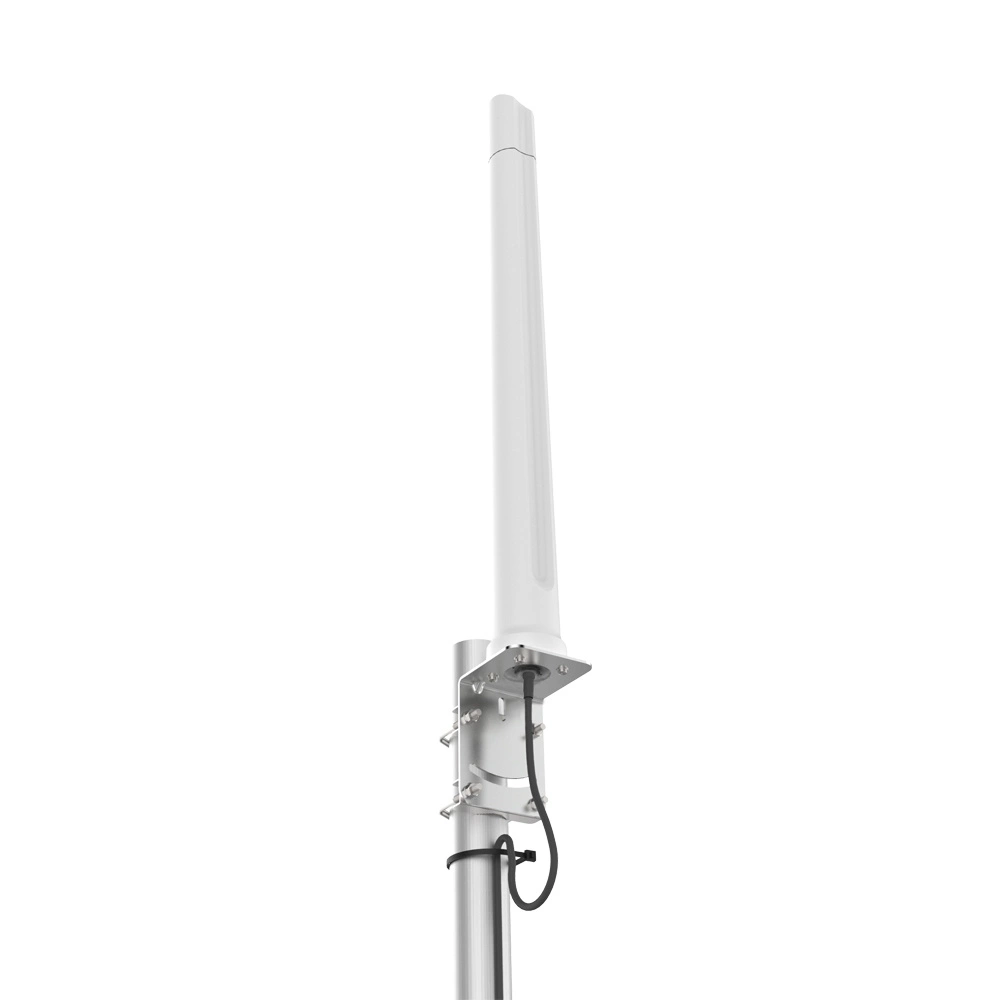

OMNI-600 je dodávána s kompletním nástěnným/stěžňovým držákem z nerezové oceli, který umožňuje montáž na stožáry o průměru do 50 mm nebo přímo na stěnu.
1. Montáž na stěnu – pomocí stejného držáku (součást balení).
2. Montáž na stožár – pomocí ocelového držáku (součást balení), průměr stožáru do
50 mm.

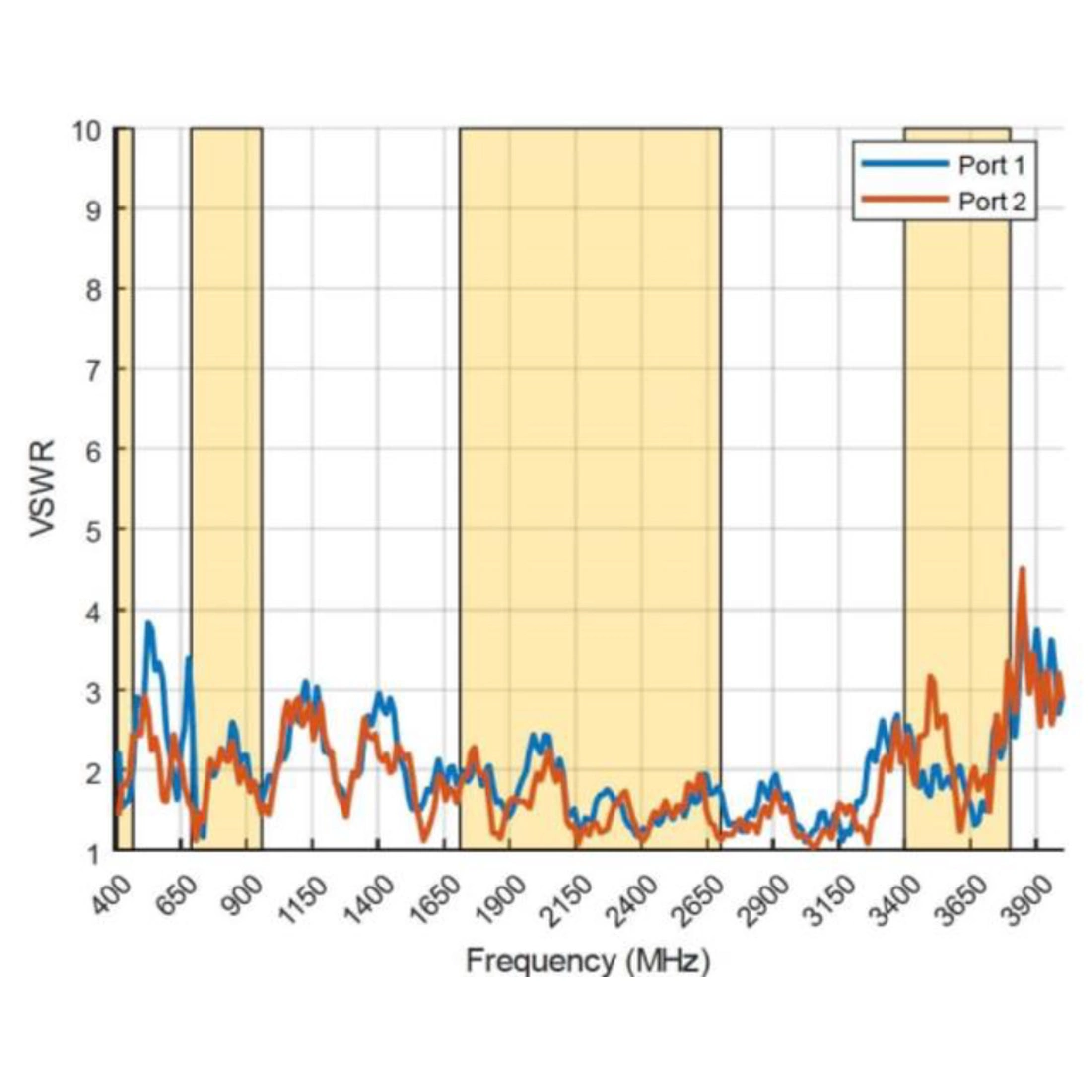

Stabilita signálu – poměr stojatých vln (VSWR)
OMNI-600 udržuje velmi dobré přizpůsobení VSWR < 3:1 ve více než 90 % podporovaného pásma 410–3800 MHz (podrozsahy: 410–470, 698–960, 1427–1517, 1710–2700 a 3400–3800 MHz). To znamená nízké ztráty výkonu a spolehlivý přenos jak v pozemních, tak i námořních instalacích.
Zesílení signálu v celém rozsahu pásem
Poynting OMNI-600 nabízí vyvážené zesílení:
1 dBi @
410–470 MHz,
2 dBi @ 698–960 MHz,
4 dBi @
1427–1517 MHz,
6.2 dBi @ 1710–2700 MHz,
2 dBi
@ 3400–3800 MHz.
Tyto parametry zajišťují stabilní dosah a vysokou kvalitu spojení v různorodých
pracovních prostředích.

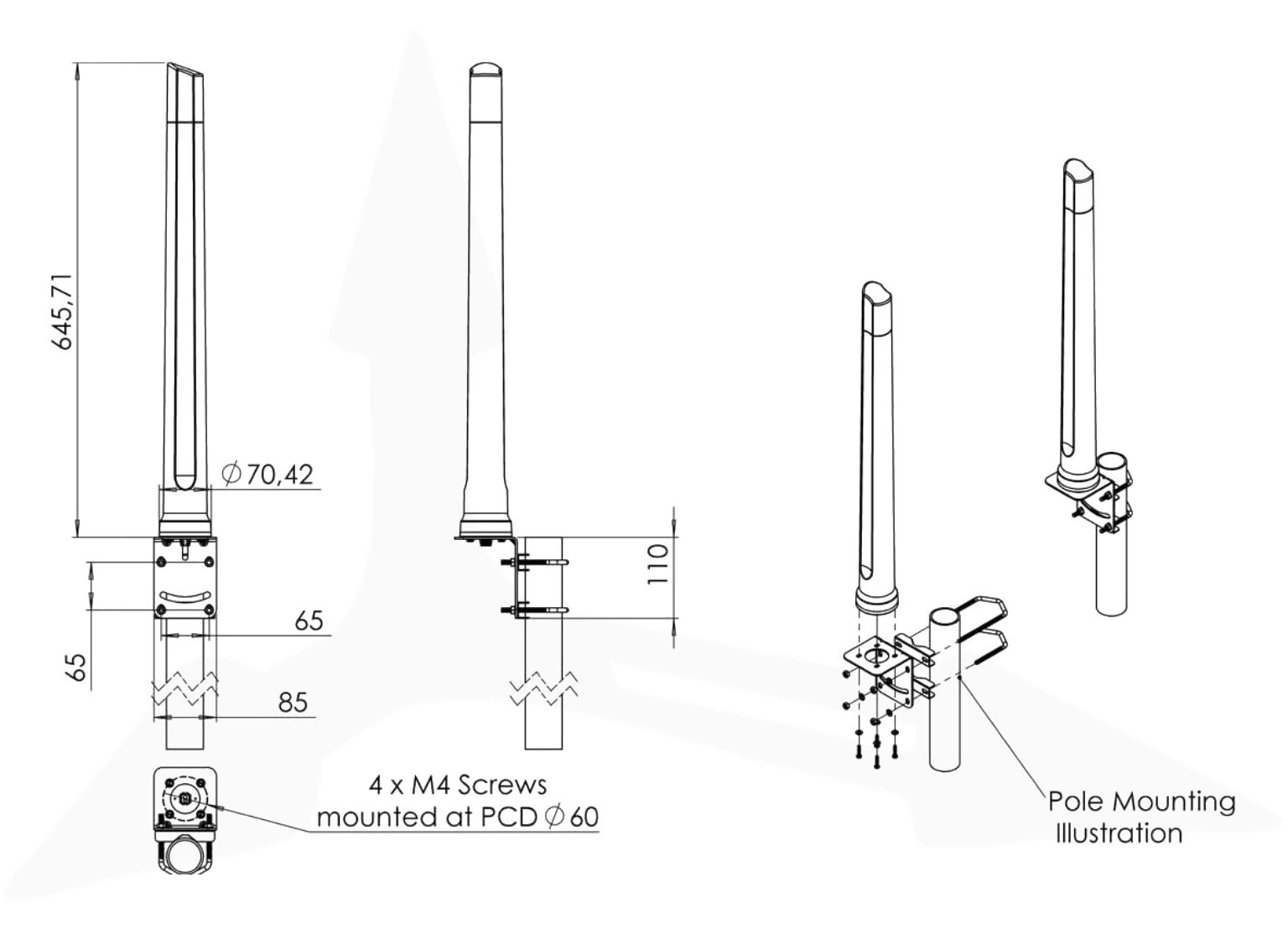

Technický výkres
Technická specifikace – OMNI-600
| Frekvenční rozsah |
410–470 MHz 698–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–3800 MHz |
| Zisk (max.) |
1 dBi @ 410–470 MHz 2 dBi @ 698–960 MHz 4 dBi @ 1427–1517 MHz 6.2 dBi @ 1710–2700 MHz 2 dBi @ 3400–3800 MHz |
| VSWR | < 3:1 (více než 90 % pásma) |
| Max. přivedený výkon | 10 W |
| Vstupní impedance | 50 Ω (nominální) |
| Polarizace | Lineární vertikální |
| DC průchod | Ano (DC short) |
| Porty | 2 |
| MIMO | 2×2 MIMO |
| Směrovost | Všesměrová |
| Typ kabelu | Twin HDF 195, z výroby namontovaný |
| Délka kabelů | 2× 5 m |
| Konektory | SMA (M) |
| Odolnost proti větru | ≤160 km/h |
| Rozsah provozní teploty | -40 °C…+80 °C |
| Podmínky prostředí | Venkovní / vnitřní |
| Krytí | IP65 |
| Test solné mlhy | MIL-STD 810G / ASTM B117 |
| Provozní vlhkost | Do 98% |
| Vlhkost při skladování | 5–95% (bez kondenzace) |
| Teplota skladování | -40 °C…+80 °C |
| Hořlavost krytu | UL 94-HB |
| Mechanická odolnost | IK08 |
| Shoda | CE, RoHS |
| Rozměry produktu | 646 mm × Ø71 mm (bez držáku) |
| Rozměry balení | 700 mm × 150 mm × 100 mm |
| Hmotnost | 0.8 kg |
| Hmotnost s balením | 1.64 kg |
| Materiál radomu | ABS (bezhalogenový) |
| Barva | Pantone Cool Gray (1C) / RAL-7047 |
| Typ montáže | Stěna/stožár (držák v balení, pro stožár Ø do 50 mm) |
| Obchodní název | OMNI-600-02 |
| Kód produktu | A-OMNI-0600-V1-02 |
| EAN | 6009880915101 |
| Anténa | A-OMNI-0600-V1-02 |
| Montážní prvky | Nástěnný/stěžňový držák z nerezové oceli (součást balení) |
| Kabely | 2× HDF 195, 5 m, zakončené SMA (M) – z výroby namontované |
