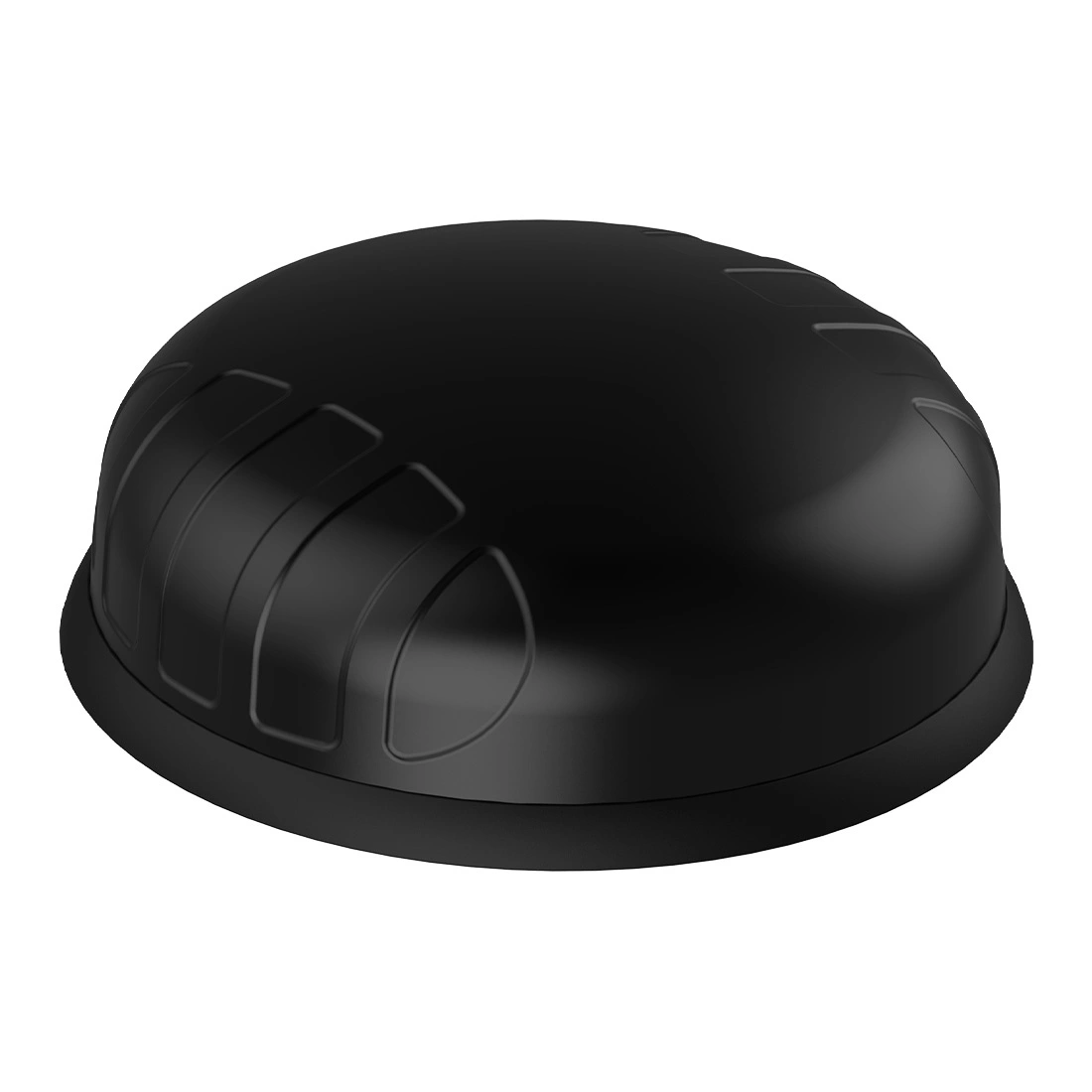

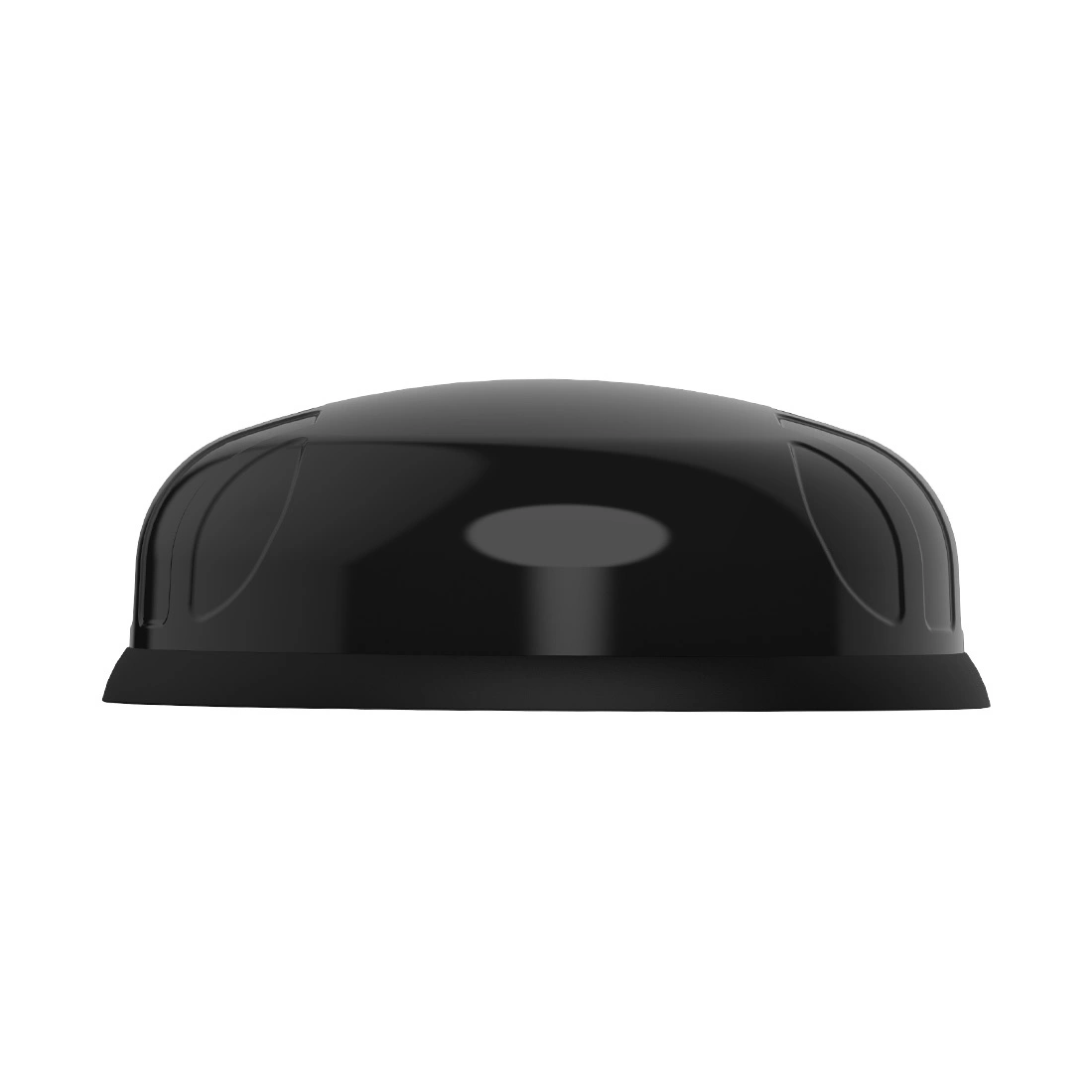

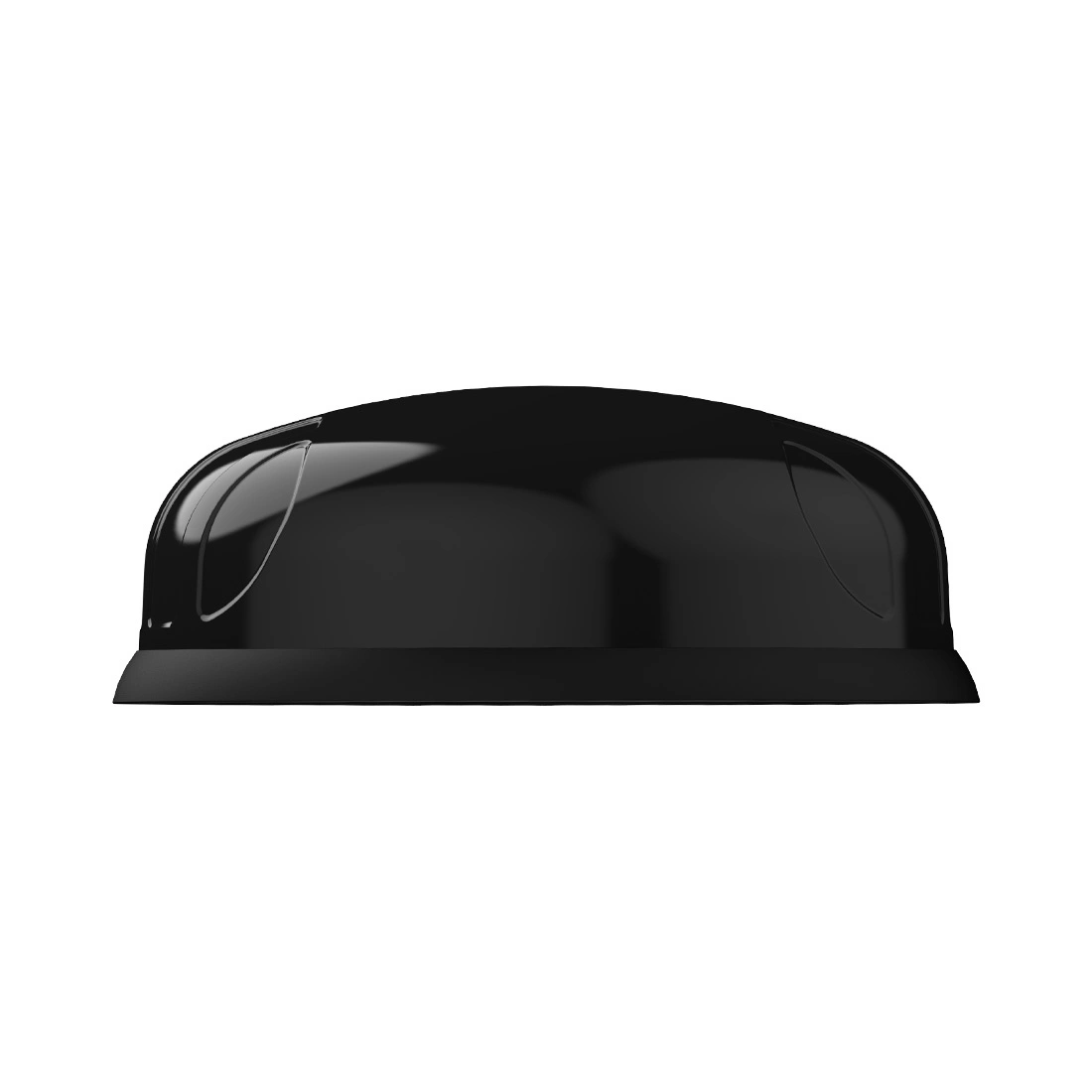

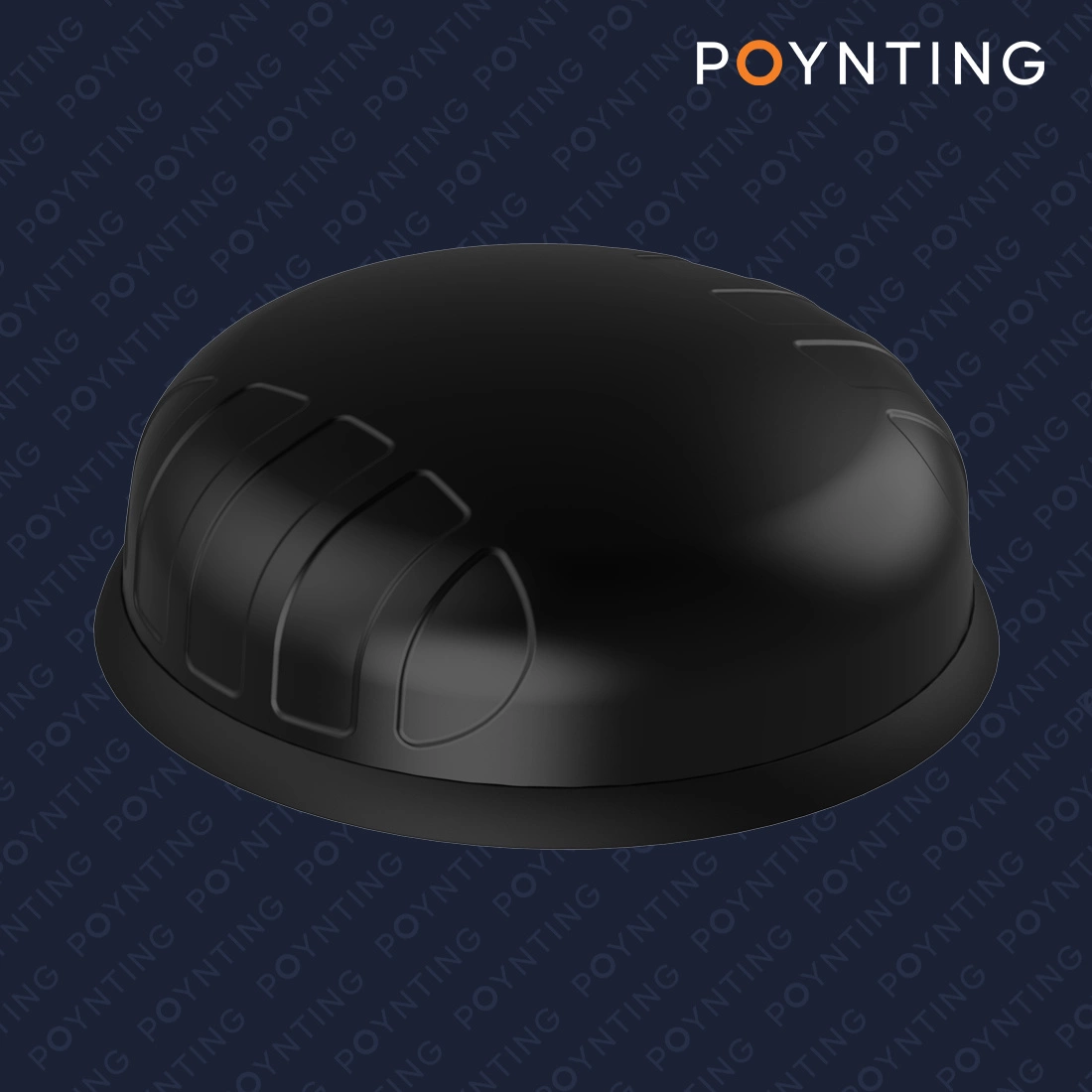

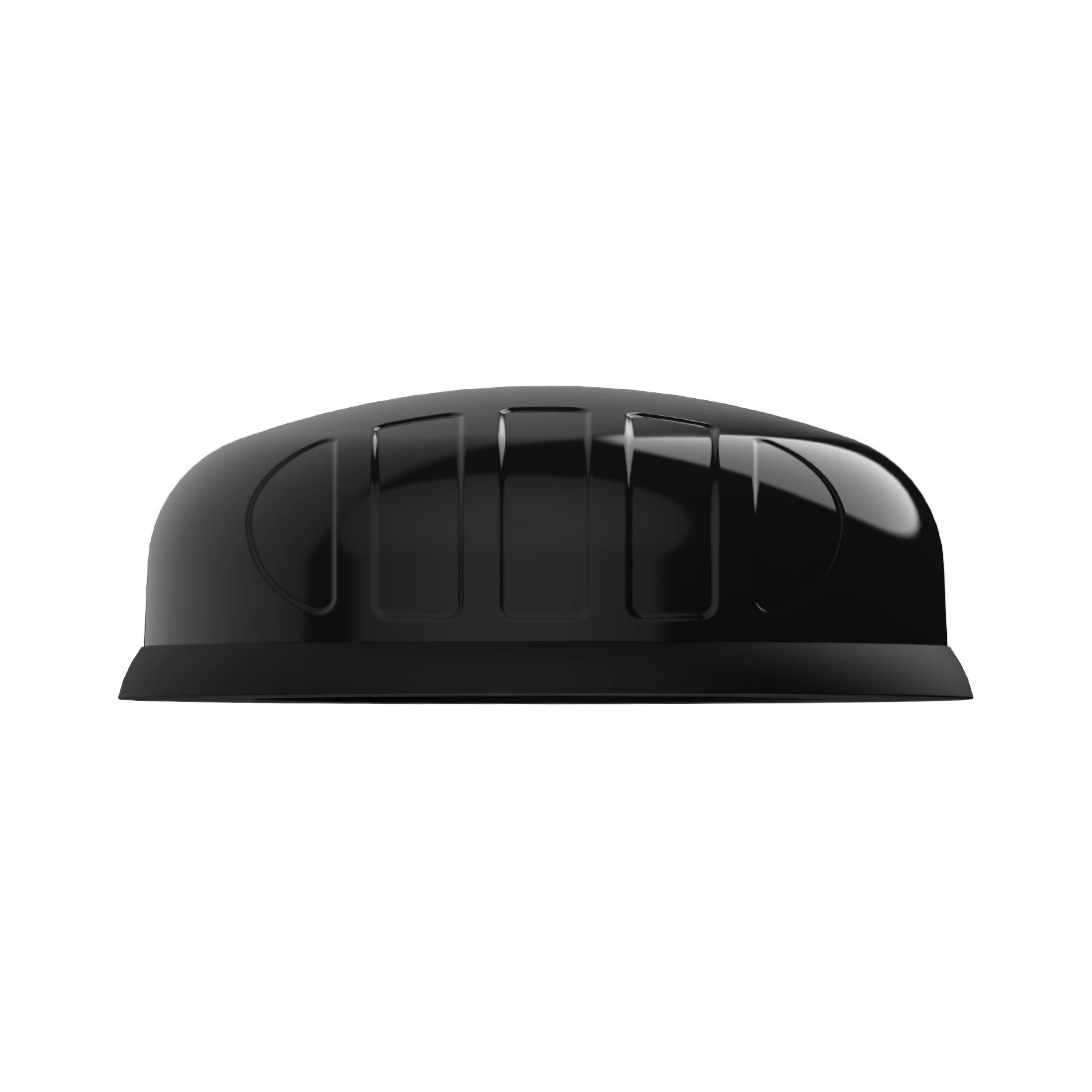

Nowa seria PUCK firmy Poynting oferuje małe anteny profilowe do użytku w IoT / M2M, inteligentnych licznikach, inteligentnych usługach użyteczności publicznej, transporcie, żegludze morskiej i rolnictwie. PUCK-4 składa się z systemu antenowego 3 w 1 w jednej obudowie, wyposażonego w 2X2 MIMO LTE i GPS / GLONASS. Anteny 2X2 Cellular MIMO (dla 2G / 3G / 4G) obsługują pasmo od 698 do 3800 MHz, w tym najpopularniejsze międzynarodowe pasma LTE. Trzecia antena to wysokowydajny, aktywny system GPS / GLONASS działający w temperaturach do -40?C. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów promieniujących zapewniają doskonałą równowagę między dookólnością, różnorodnością wzorów i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są bardziej odpowiednie do zastosowań SISO.
Cechy produktu

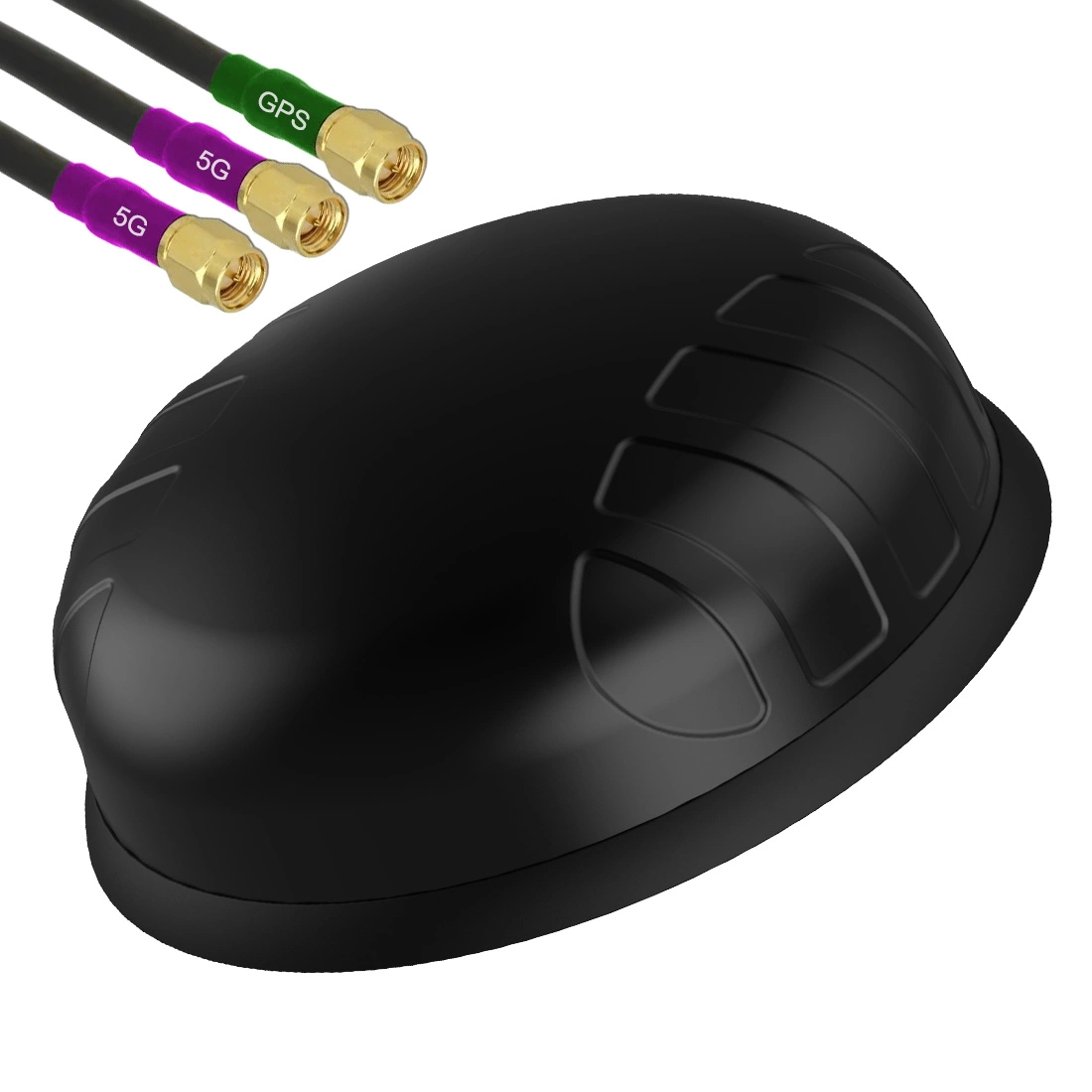

- Wysokowydajna antena wieloczęstotliwościowa 3 w 1 - Antena 2G / 3G / 4G / LTE i 5G - LTE (2X2 MIMO) i GPS / GLONASS - Szerokopasmowy zakres częstotliwości, w tym pasmo CBRS - Antena niezależna od płaszczyzny uziemienia - Solidna, wandaloodporna i wodoodporna obudowa anteny (klasa IP 68) - Idealna do transportu, zastosowań morskich i IoT / M2M - Opcje montażu Ultra-veZAtile dla łatwej instalacji
Zastosowanie anteny

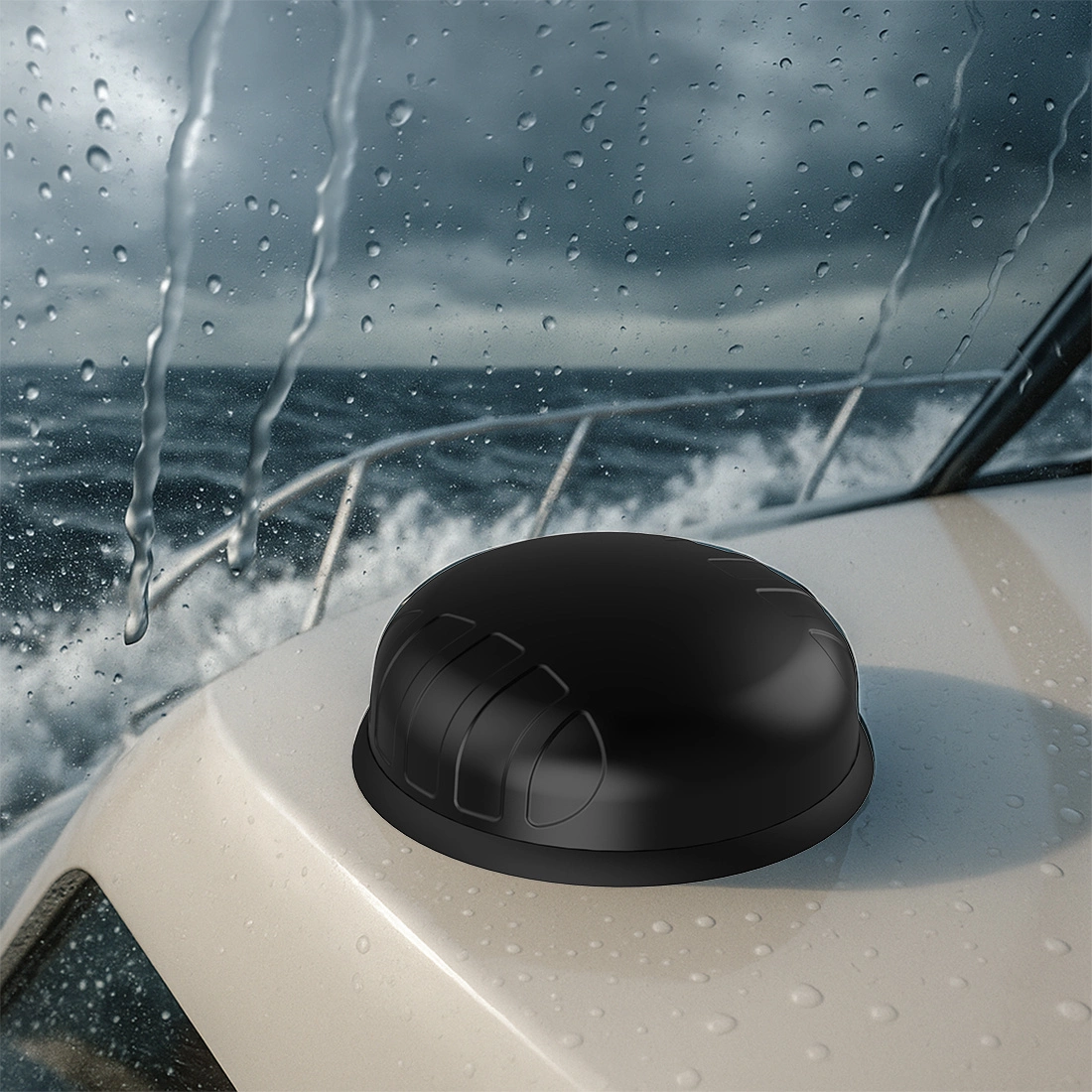

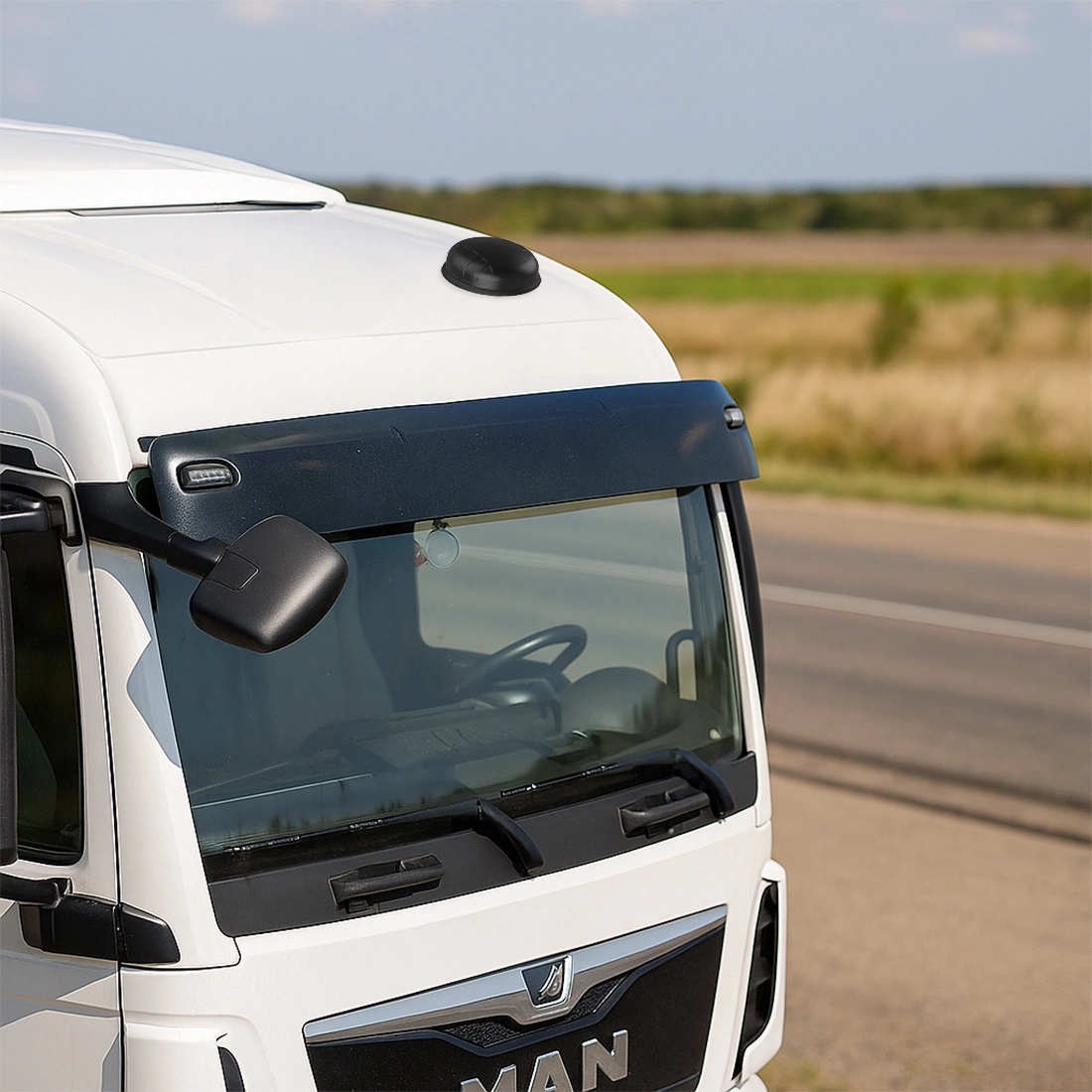

- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody - Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie - Automatyka przemysłowa, robotyka i inne systemy M2M - Digital Signage - Magazyny i systemy logistyczne - Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne) - Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT) -Maszyny rolnicze - Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych
Wykresy wydajności anteny
Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1. PUCK-4 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR 2,5: 1 lub lepszym w 85% pasm
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-3800 MHz - Wzmocnienie przy 698?960 MHz: -1 dBi - Wzmocnienie przy 1710?2700 MHz: 6 dBi - Wzmocnienie przy 3400?3800 MHz: 6 dBi

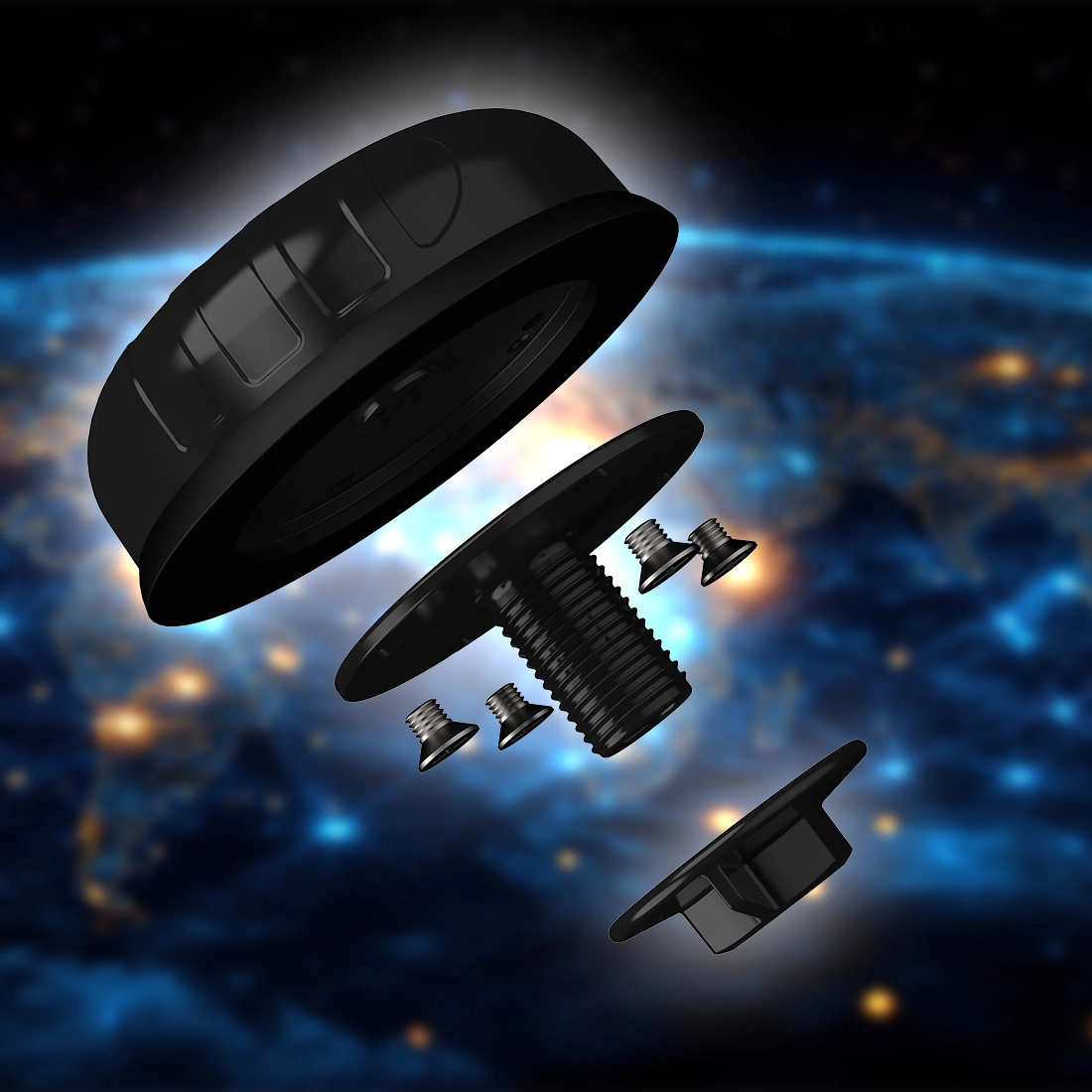

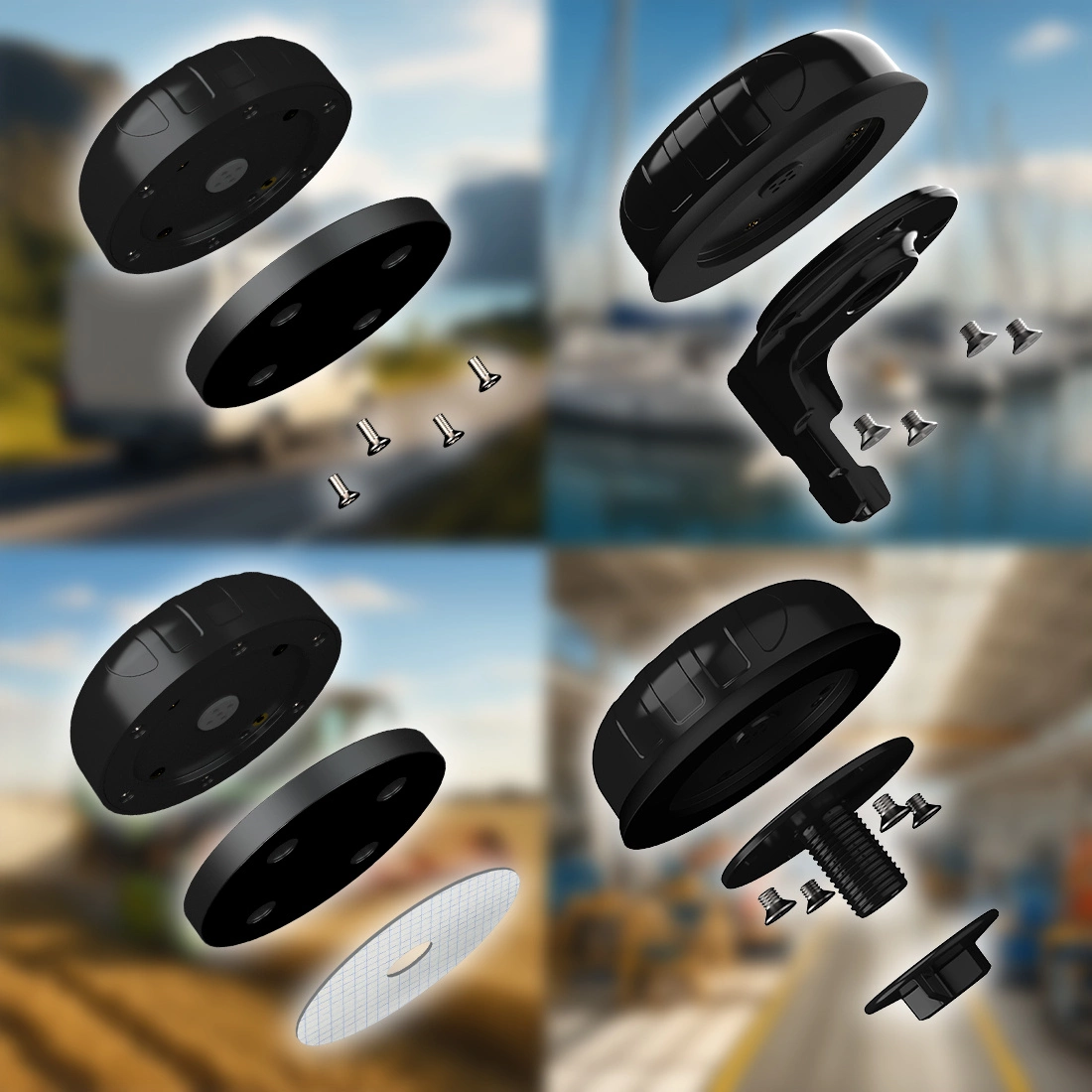

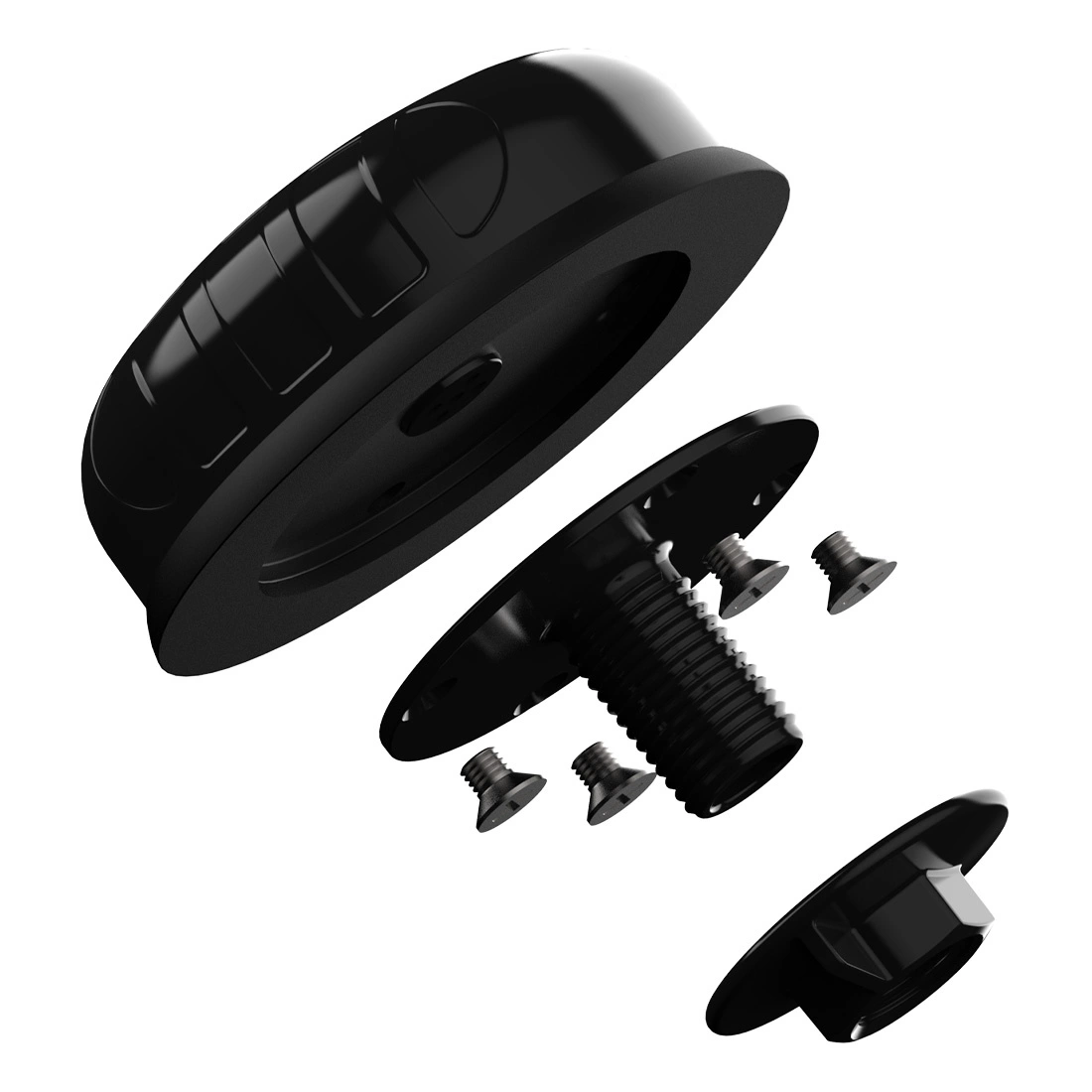

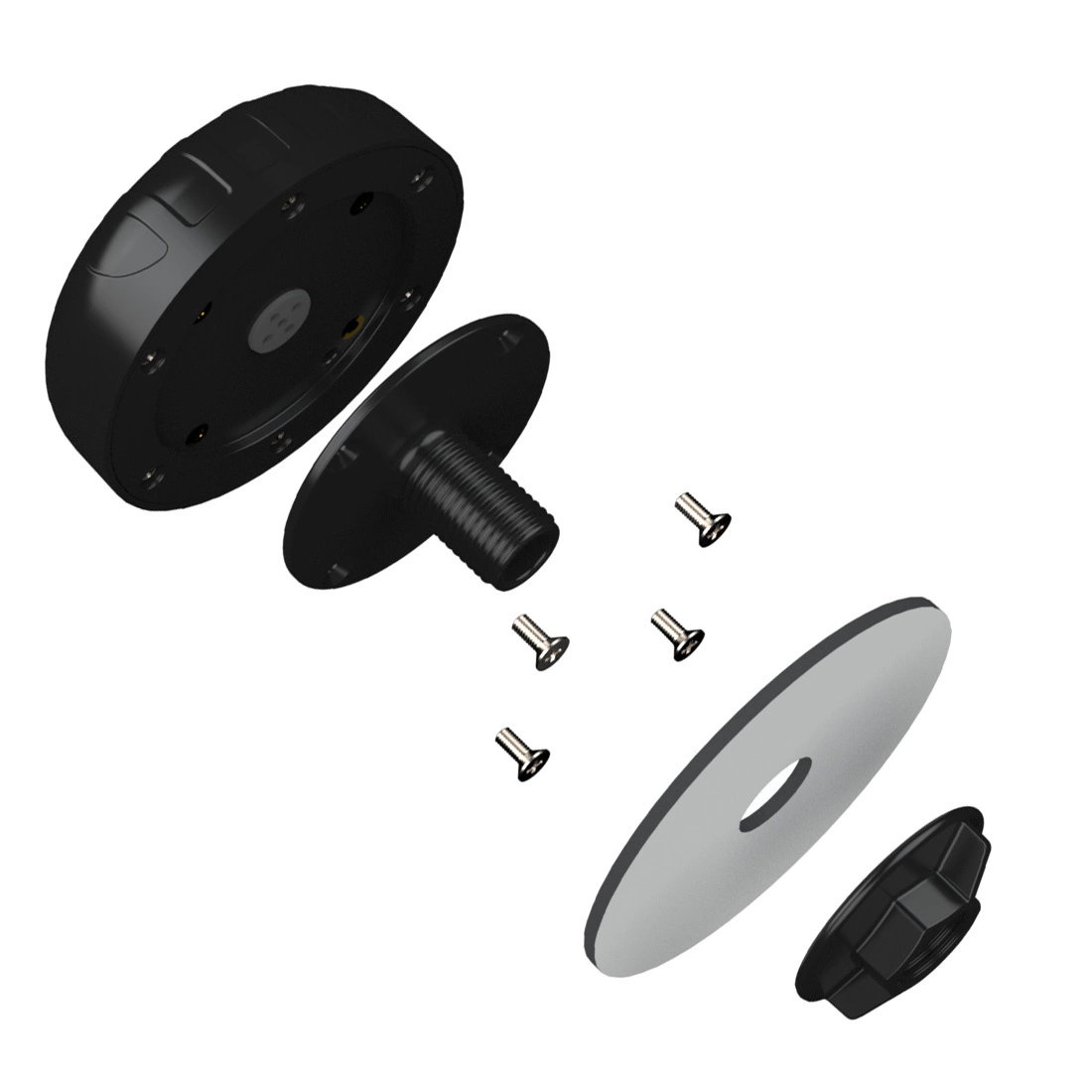

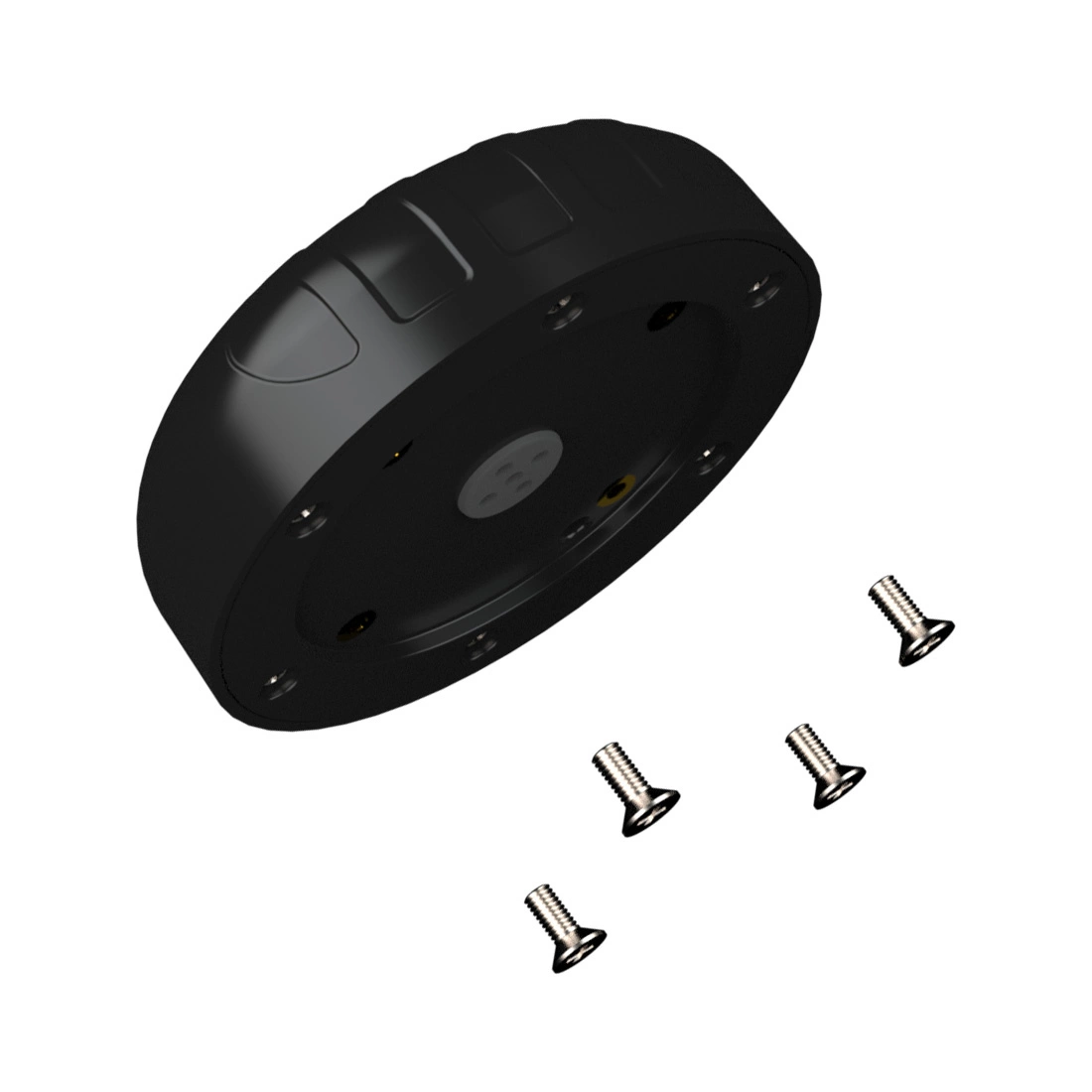

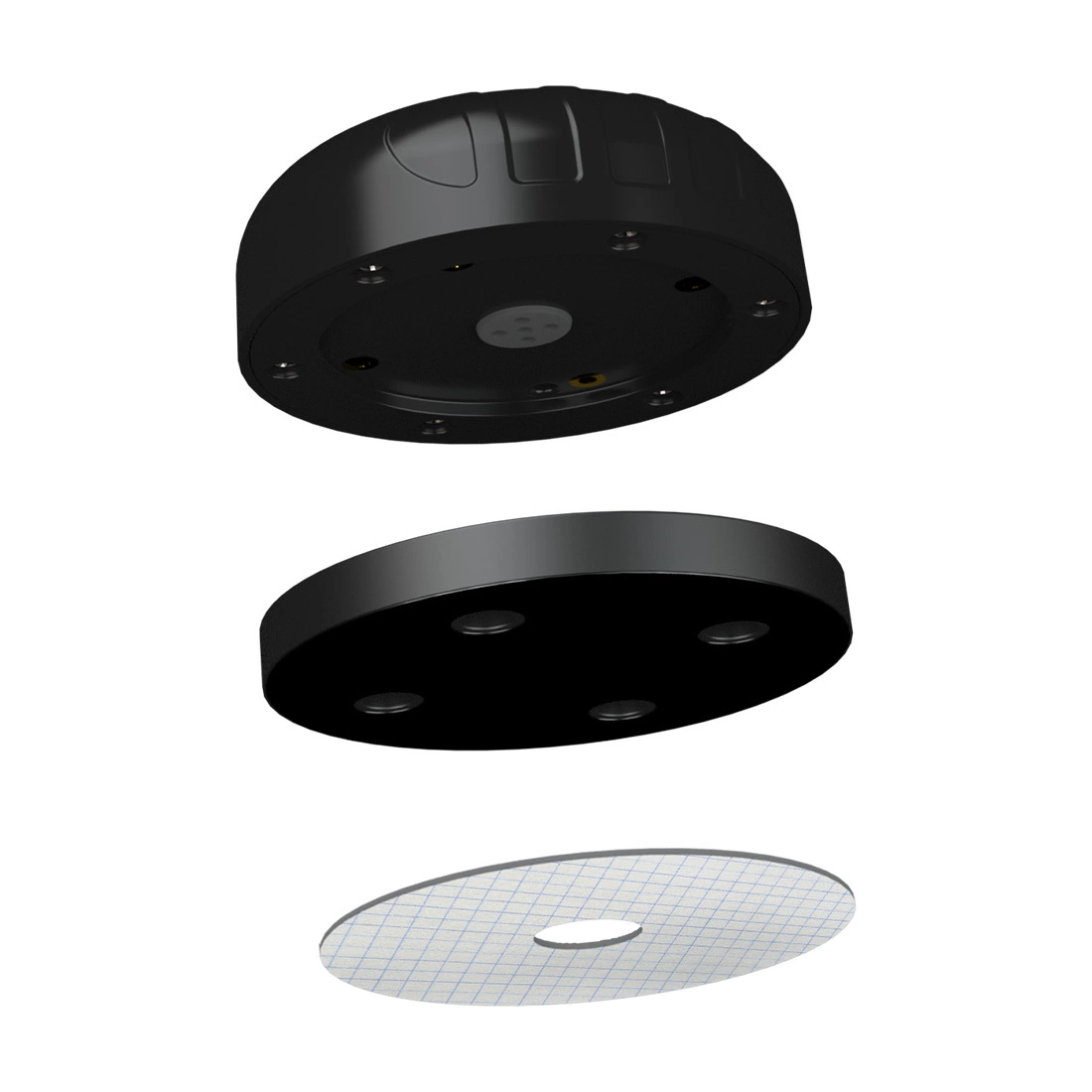

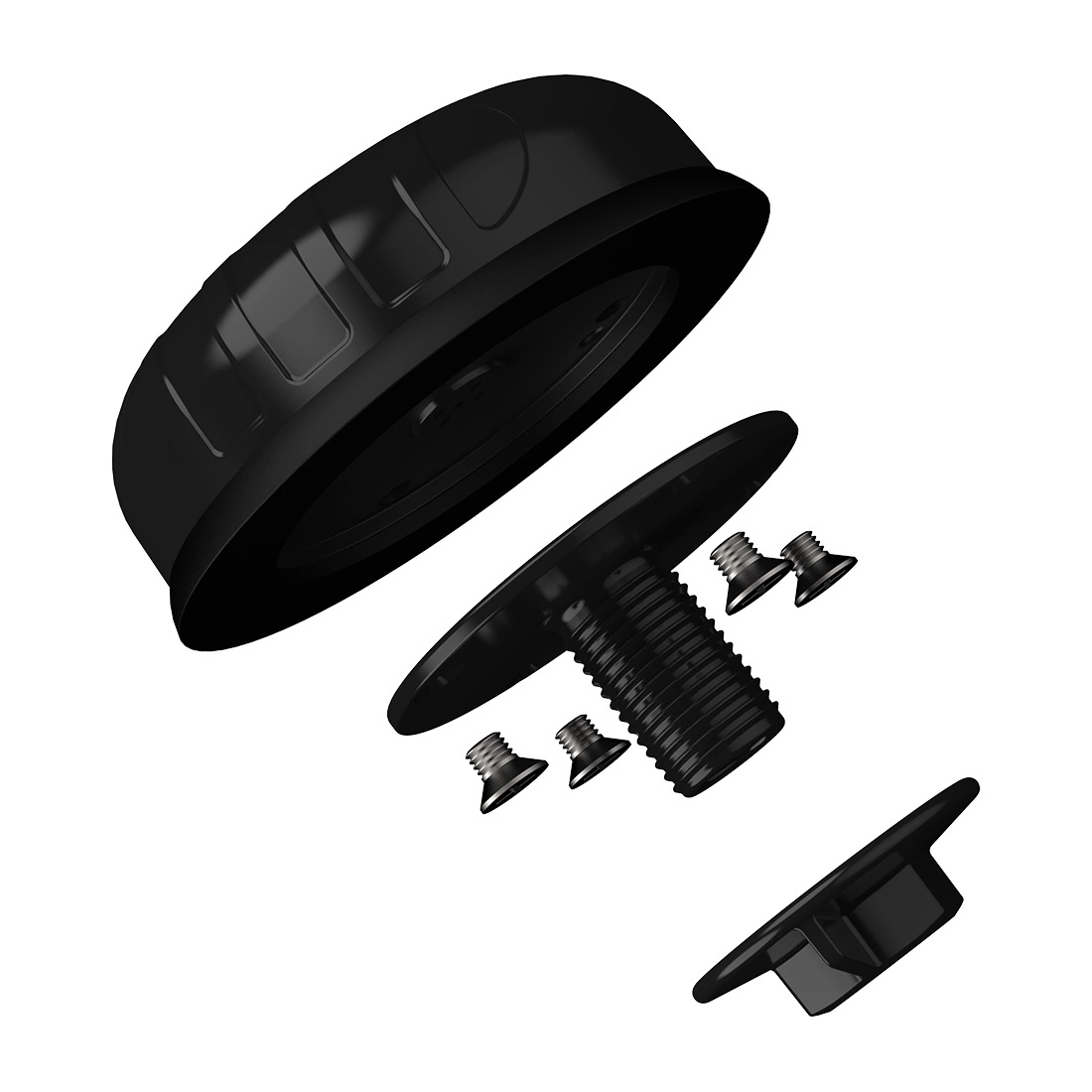

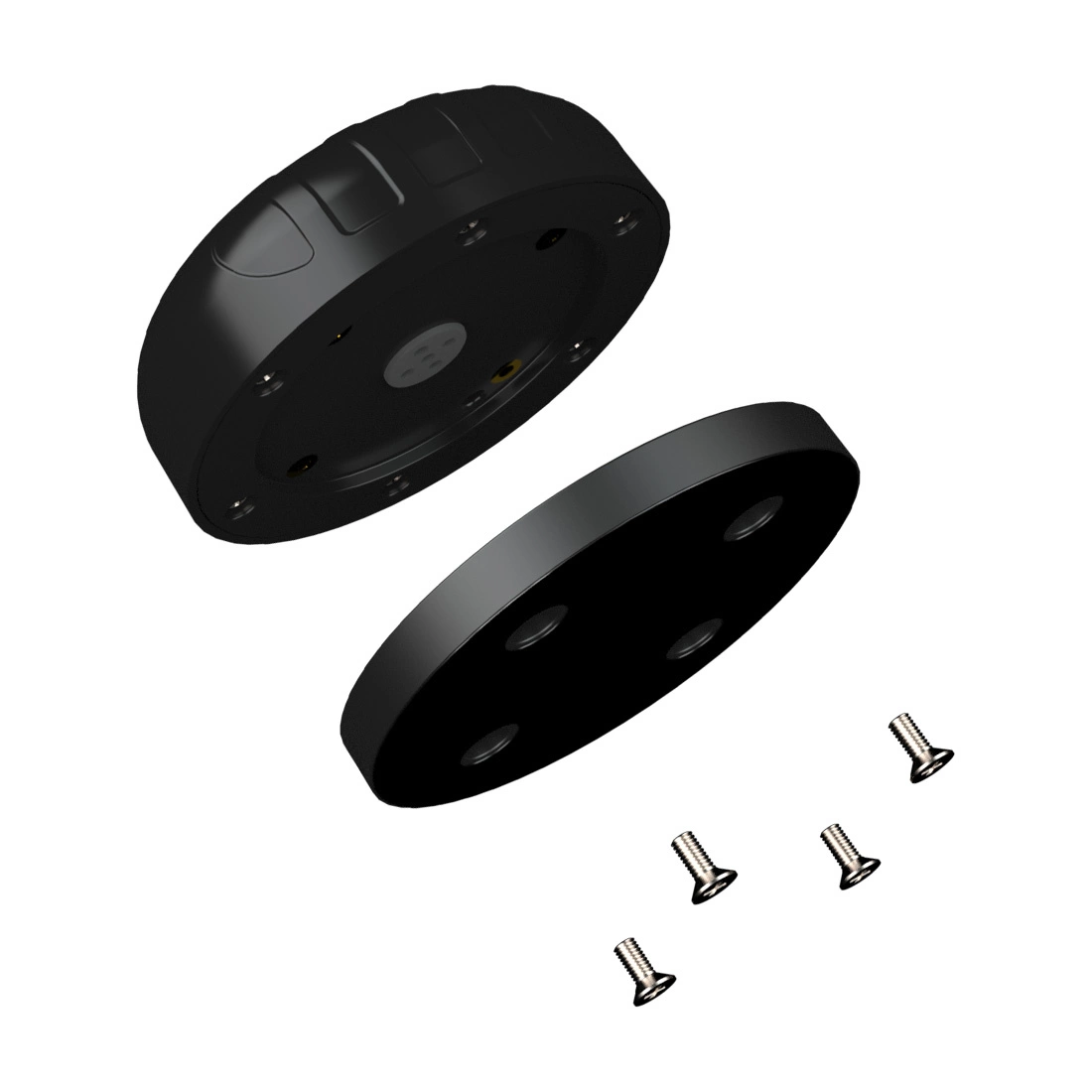

Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo: - Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm) - Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów) - Poziomy montaż na słupie (np. Szyny morskie) - Mocowanie magnetyczne - Montaż powierzchniowy (taśma dwustronna) - Mocowanie ścienne
Najważniejsze cechy techniczne:
Specyfikacja techniczna
Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
