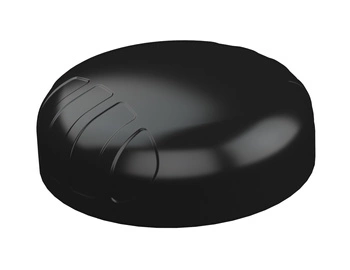

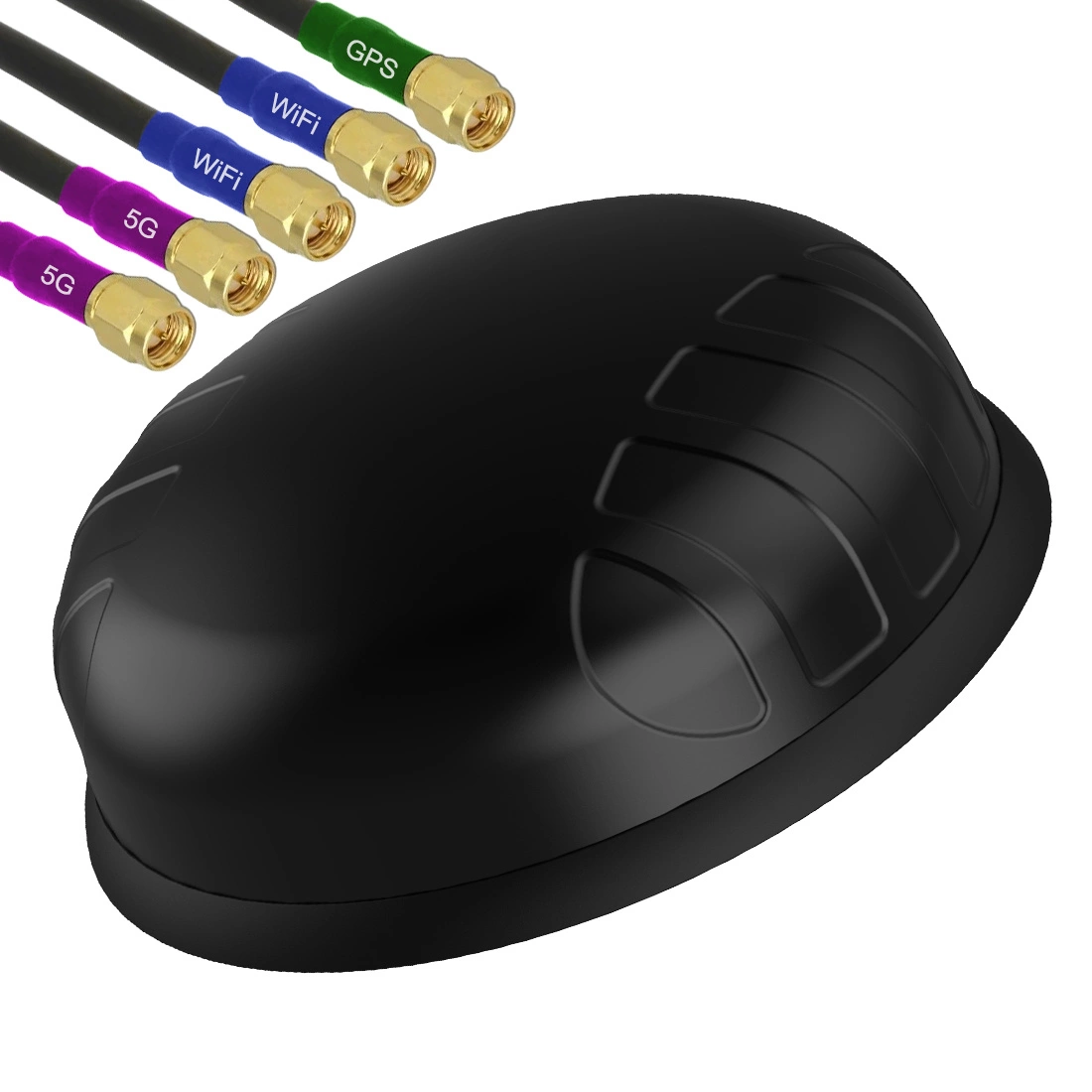

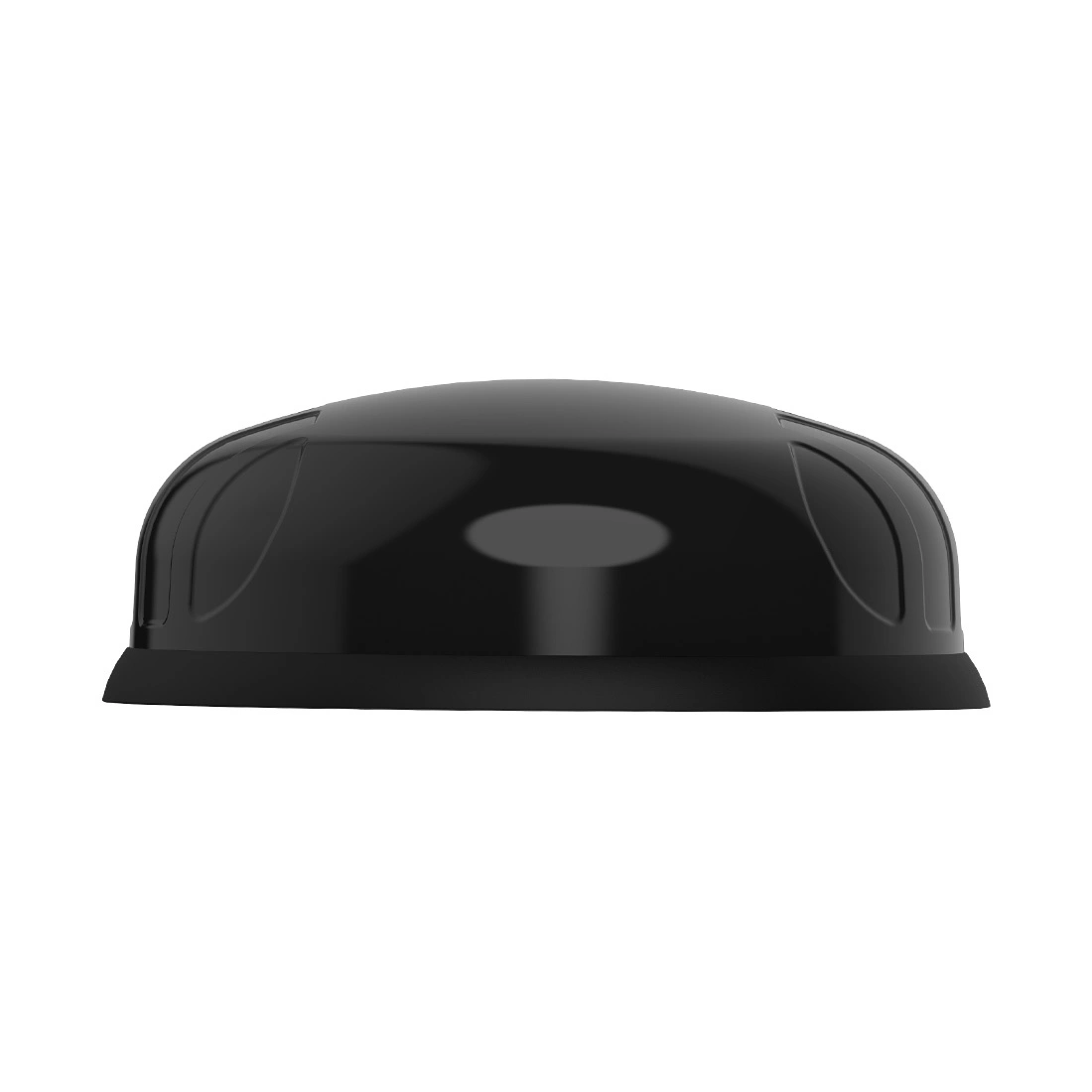

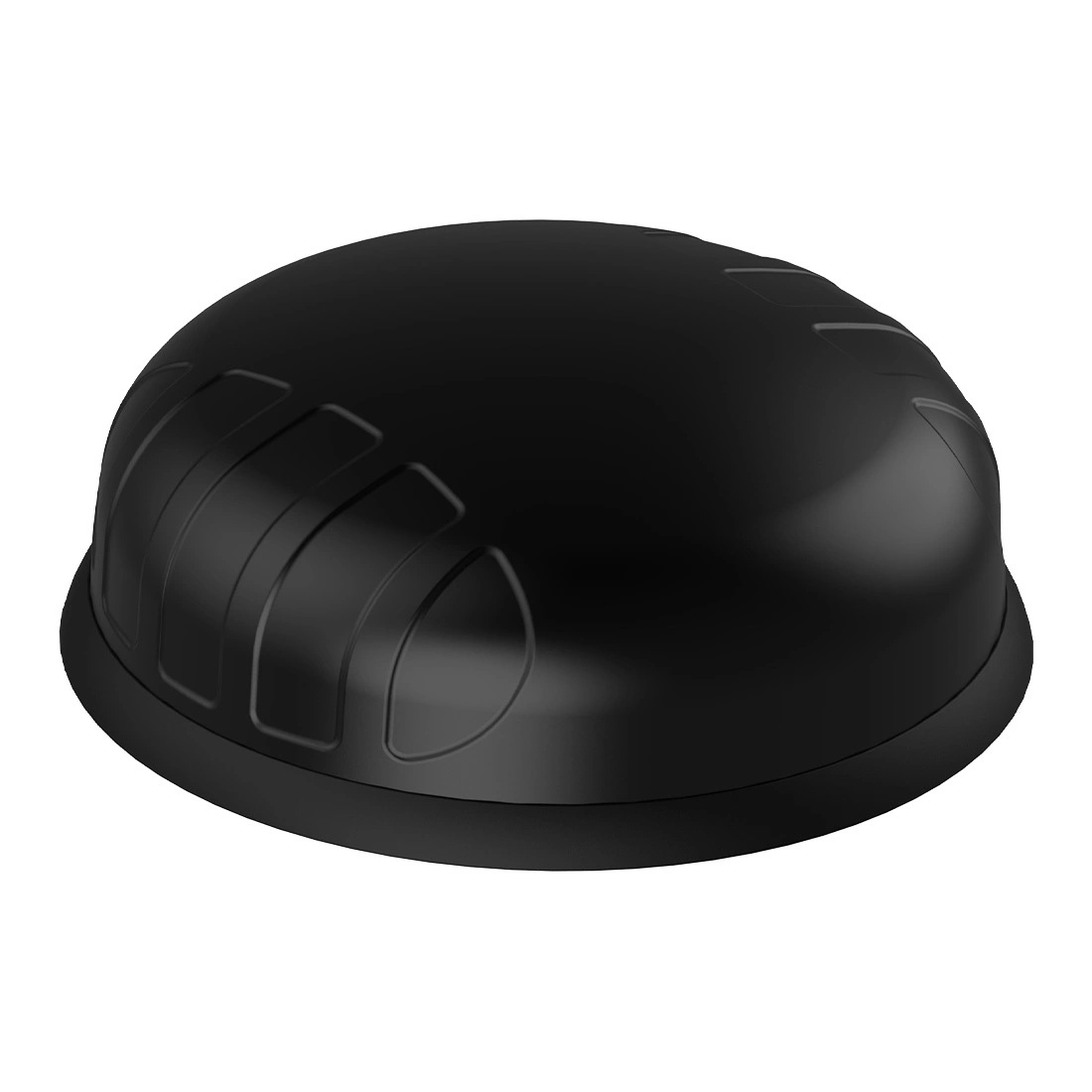

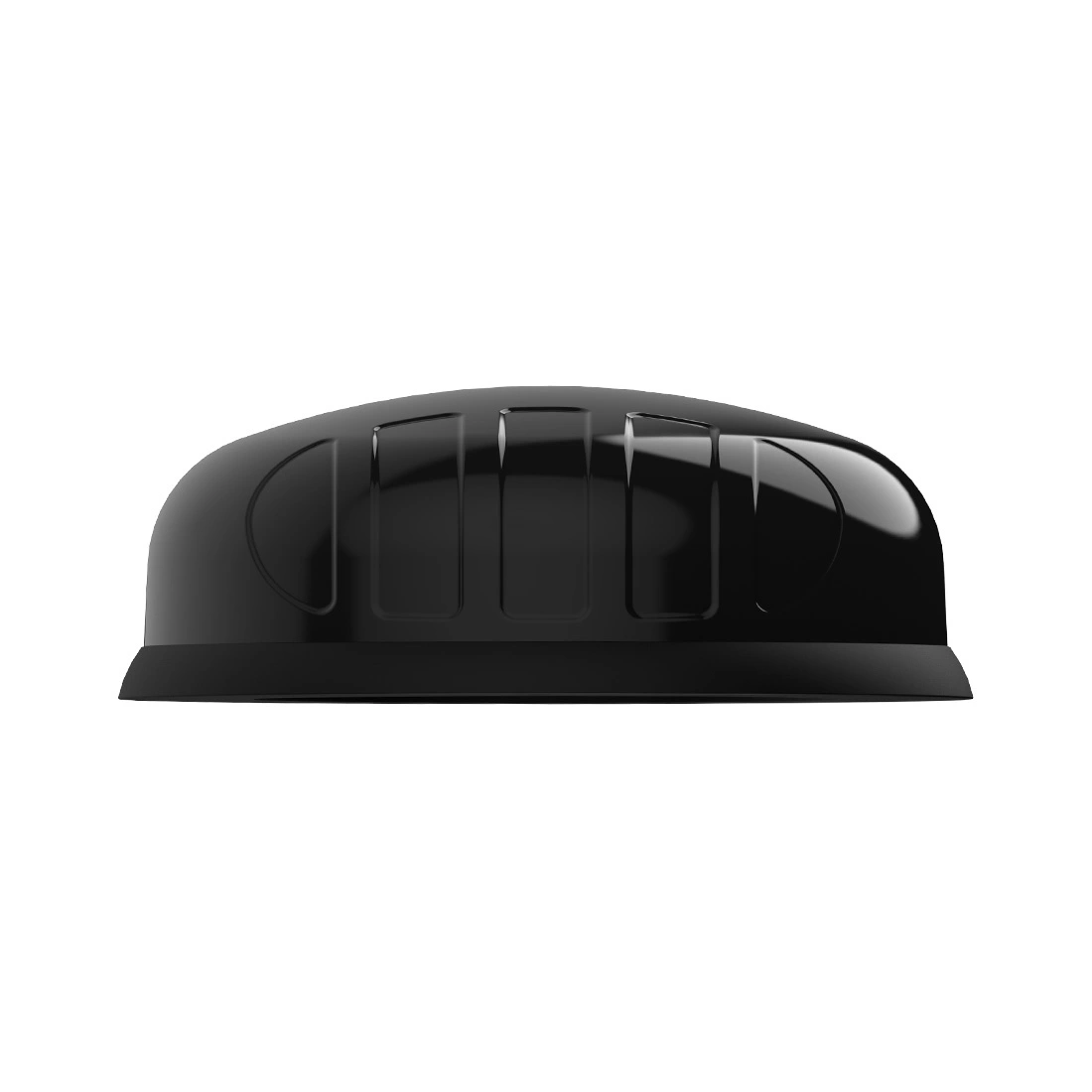

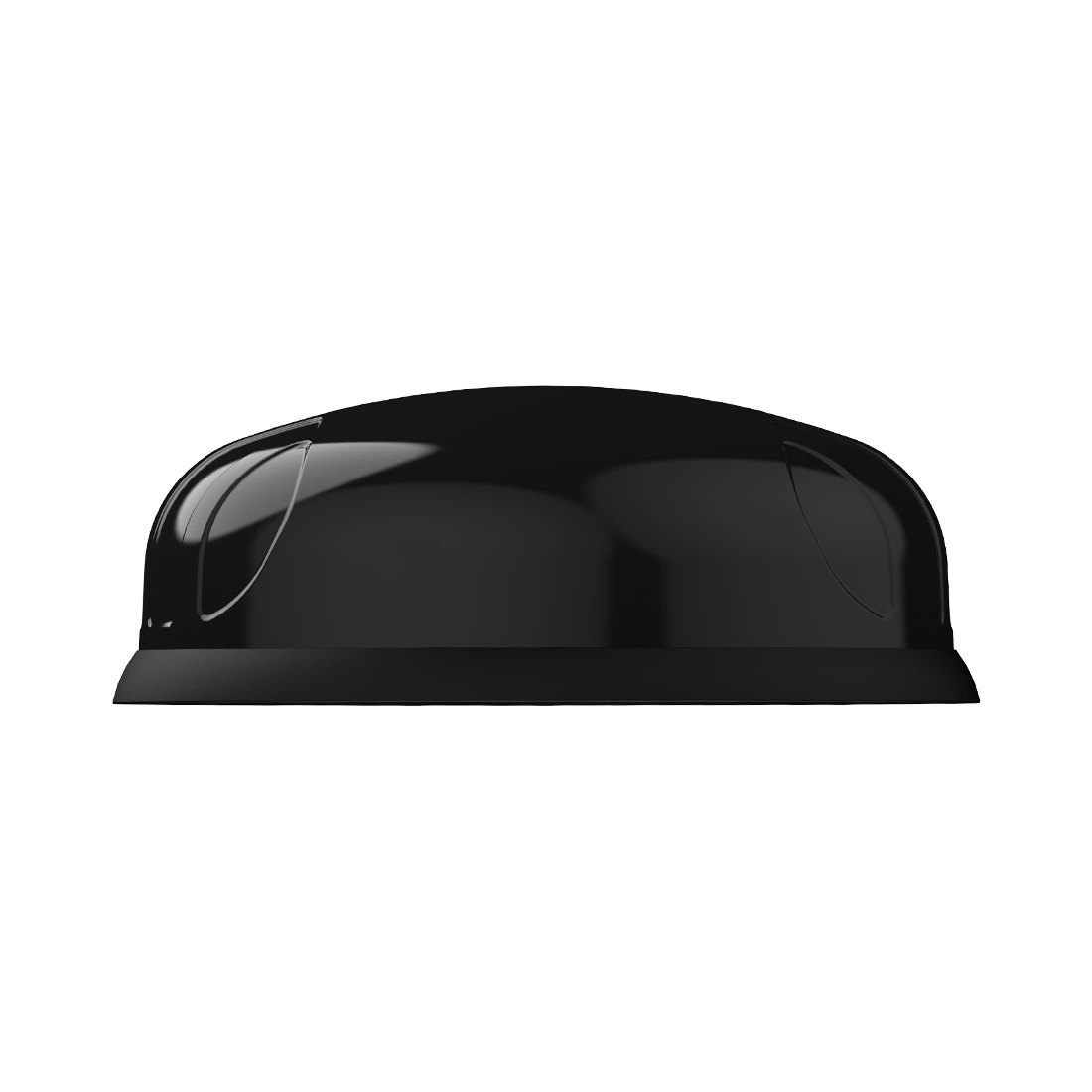

Nowa antena PUCK firmy Poynting oferuje małą antenę profilową do użytku na rynkach IoT / M2M, Smart Meter, Smart Utilities, Transporcie, Morskim i Rolno-Rolniczym. PUCK-5 składa się z systemu antenowego 5 w 1 w jednej obudowie, wyposażonego w 2X2 MIMO LTE, 2X2 MIMO Wi-Fi (dwuzakresowe 2,4 GHz i 5 GHz) oraz GPS / GLONASS. Anteny 2x Cellular MIMO (dla 2G / 3G / 4G) obejmują pasmo od 698 MHz do 3800 MHz, w tym najpopularniejsze międzynarodowe pasma LTE. Antena zapewnia dwie oddzielne dwuzakresowe anteny Wi-Fi oferujące równoczesne pasma 2,4 GHz i 5 GHz, obsługujące 802.11ni 802.11ac / ax z 2 × 2 MIMO. Piąta antena to wysokowydajny, aktywny system GPS / GLONASS działający w temperaturach do -40?C. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów promieniujących zapewniają doskonałą równowagę między dookólnością, różnorodnością wzorów i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są bardziej odpowiednie do zastosowań SISO.
Cechy produktu
- Wysoka wydajność wielu częstotliwości LTE 5 w 1 - Antena 2G / 3G / 4G / LTE (gotowa na 5G) - LTE (2X2 MIMO), dwuzakresowe Wi-Fi (2X2 MIMO), GPS / GLONASS - Szerokopasmowy zakres częstotliwości, w tym pasmo CBRS 3,5 GHz - Niezależna od płaszczyzny podłoża - Solidna, wandaloodporna i wodoodporna obudowa anteny (klasa IP 68) - Idealny do transportu, zastosowań morskich i IoT / M2M - Opcje montażu Ultra-veZAtile dla łatwej instalacji
Zastosowanie anteny

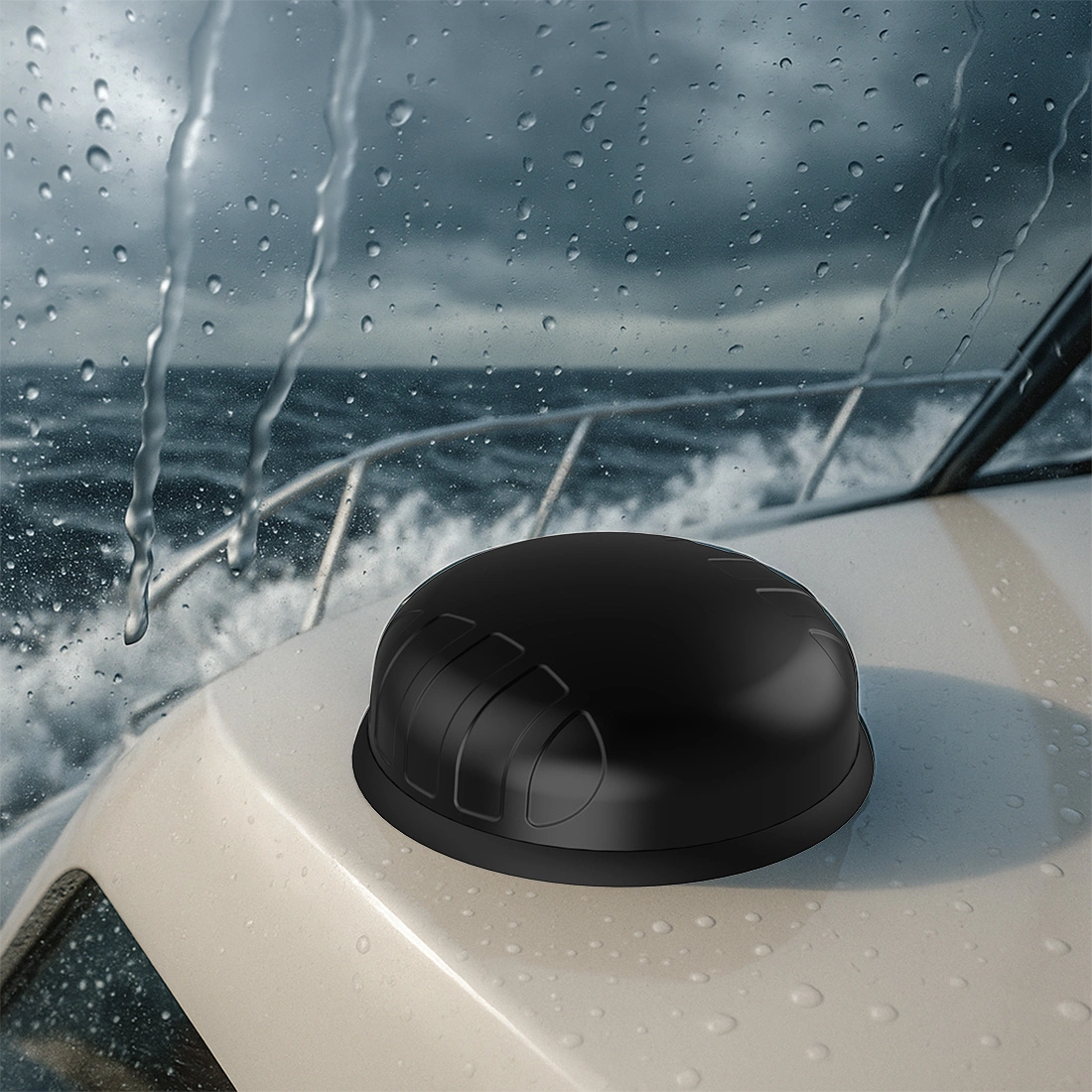

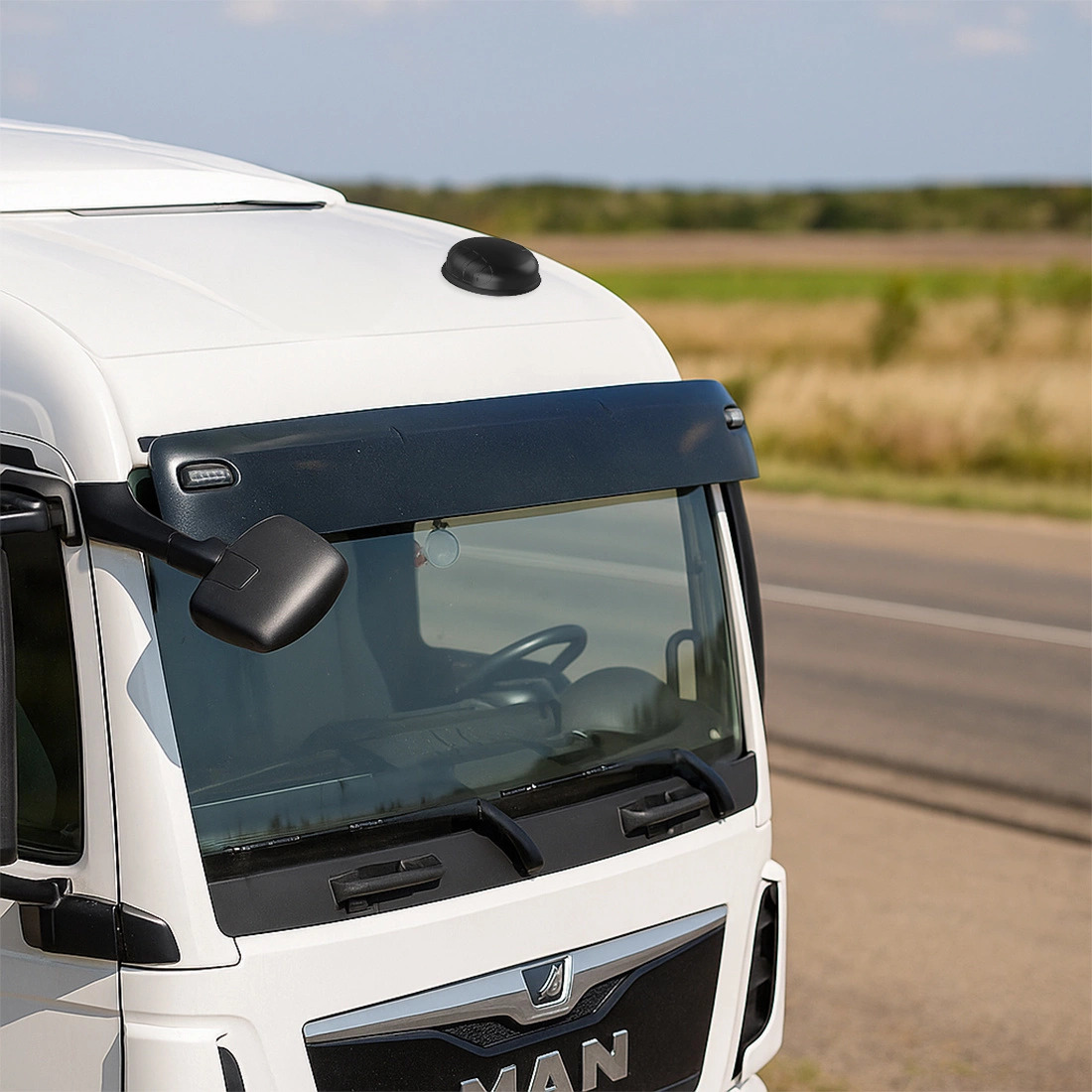

- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody - Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie - Automatyka przemysłowa, robotyka i inne systemy M2M - Digital Signage - Magazyny i systemy logistyczne - Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne) - Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT) -Maszyny rolnicze - Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych
Wykresy wydajności anteny
Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1, PUCK-5 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ?2,5: 1 ponad 85% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960, 1710-2700 i 3400-3800 MHz 7,5dBi to szczytowe wzmocnienie we wszystkich pasmach od 2400-2500, 5000?5800 MHz - Wzmocnienie przy 698?960 MHz: -1 dBi - Wzmocnienie przy 1710?2700 MHz: 6 dBi - Wzmocnienie przy 3400?3800 MHz: 6 dBi - Wzmocnienie przy 2400-2500 MHz: 5 dBi - Wzmocnienie przy 5000-5800 MHz: 7,5 dBi

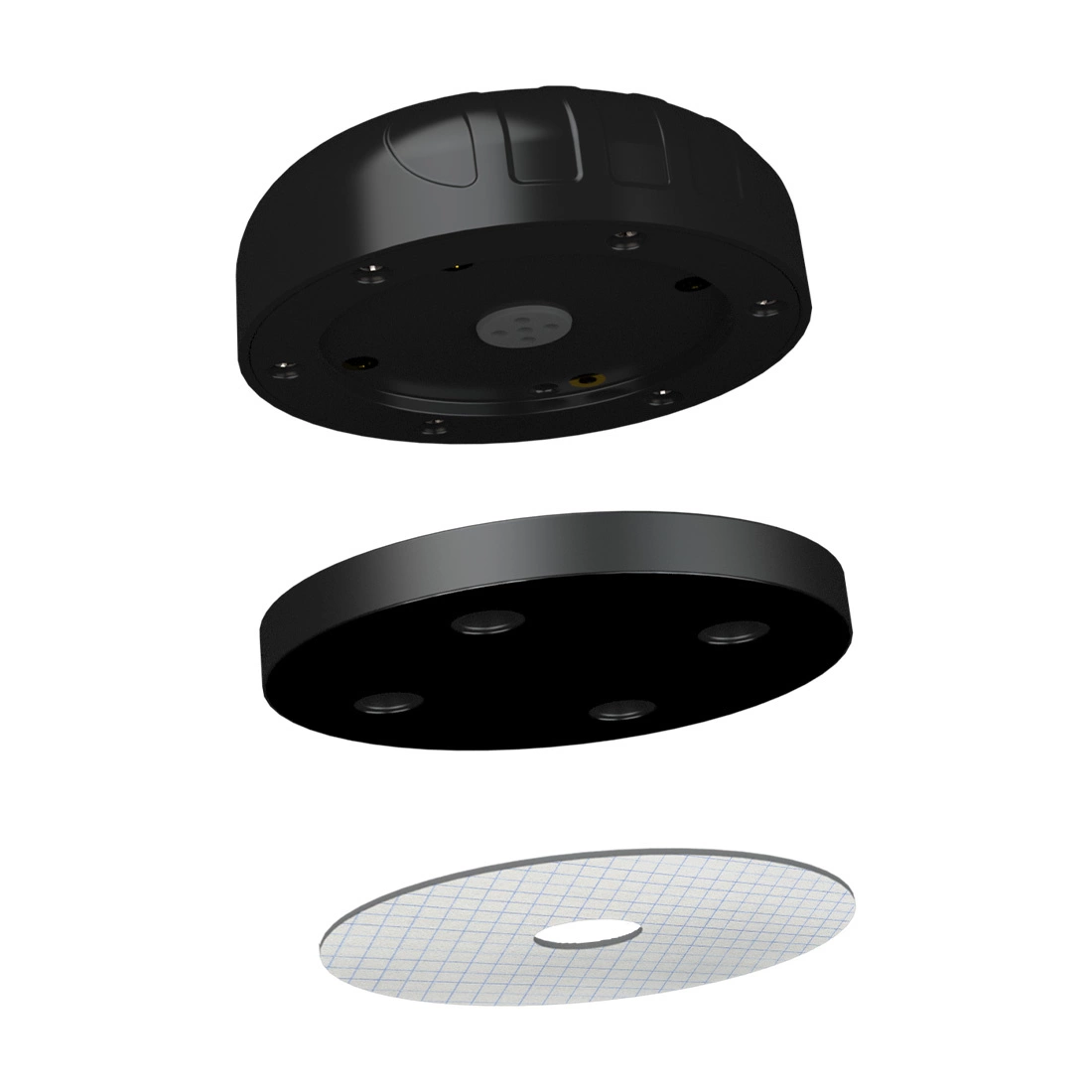

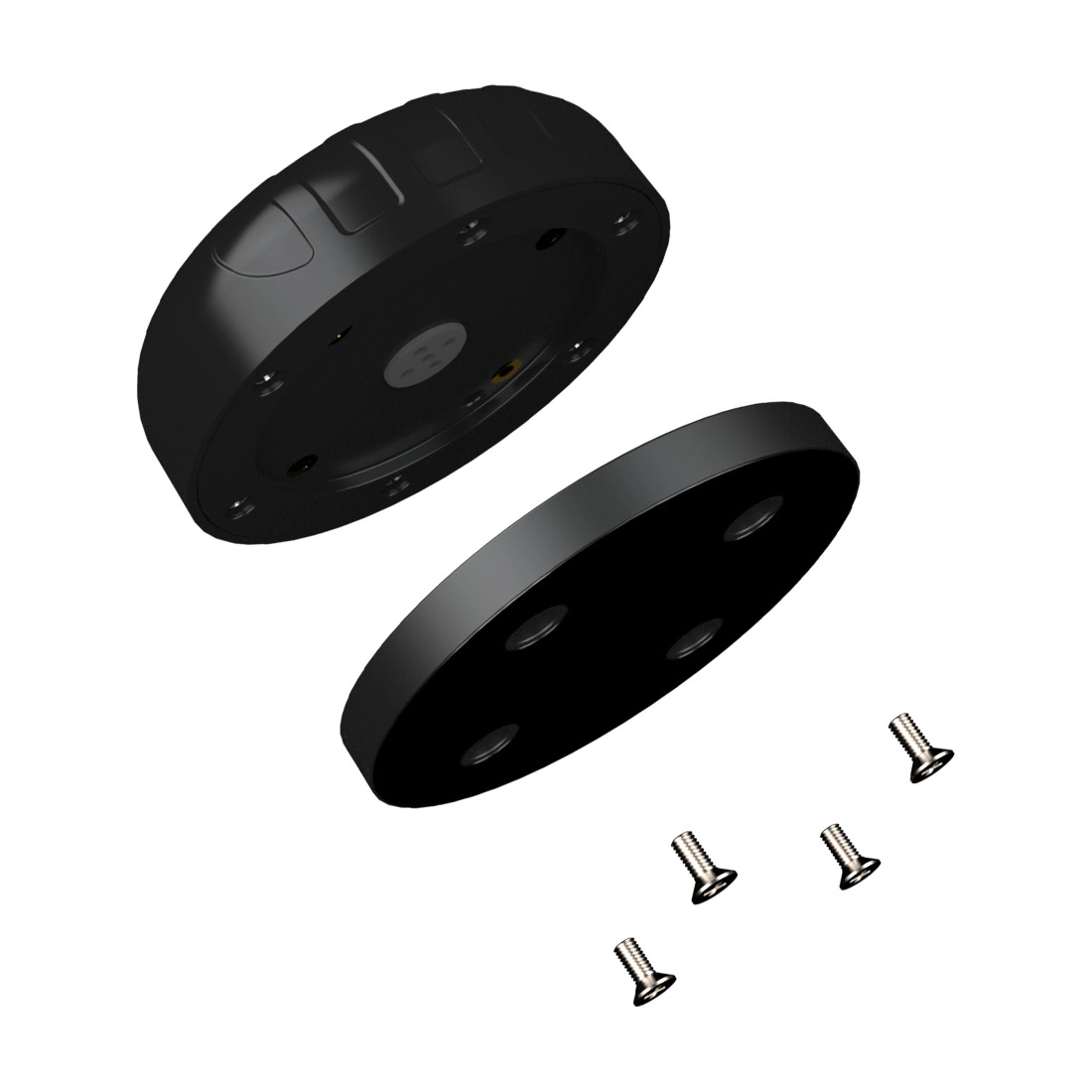

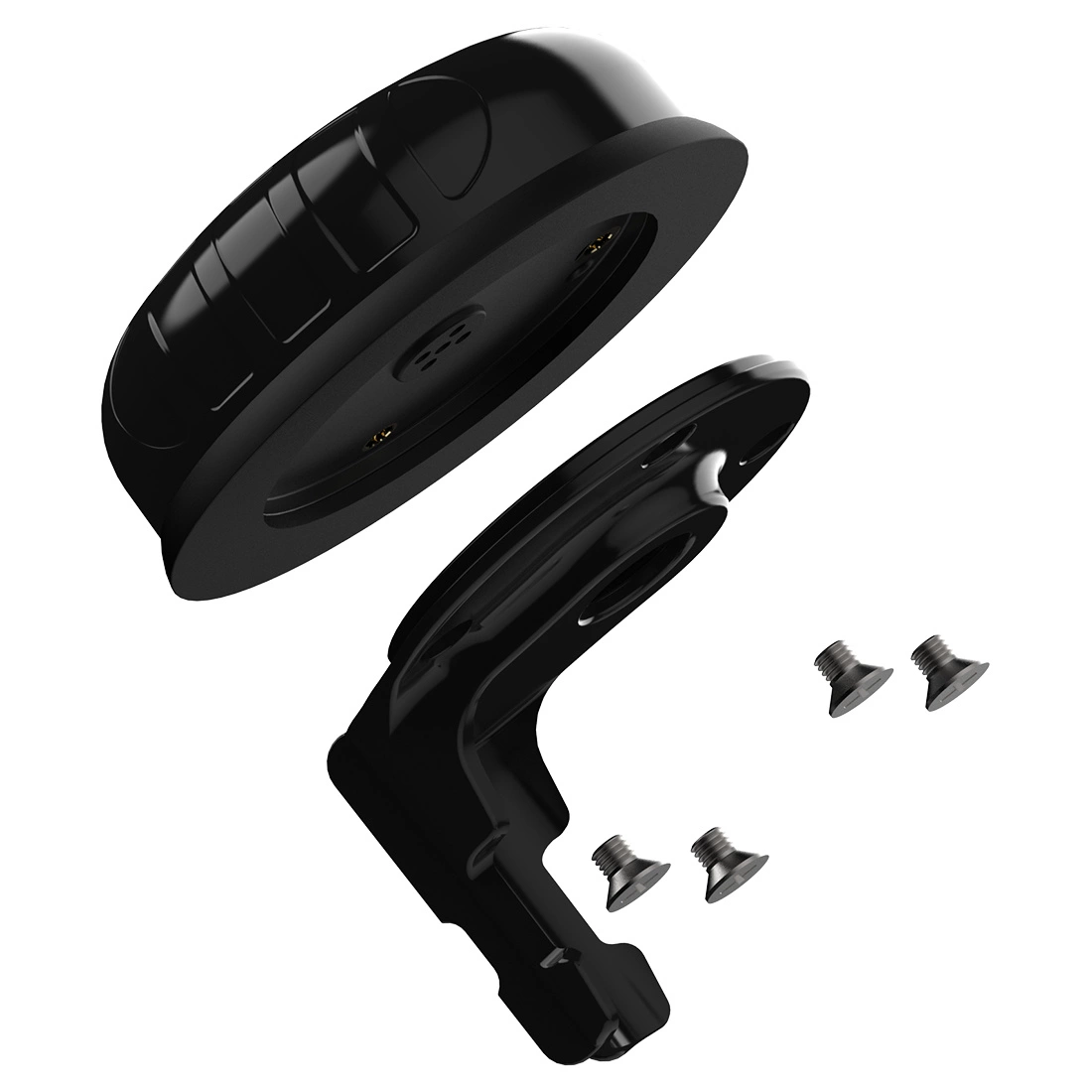

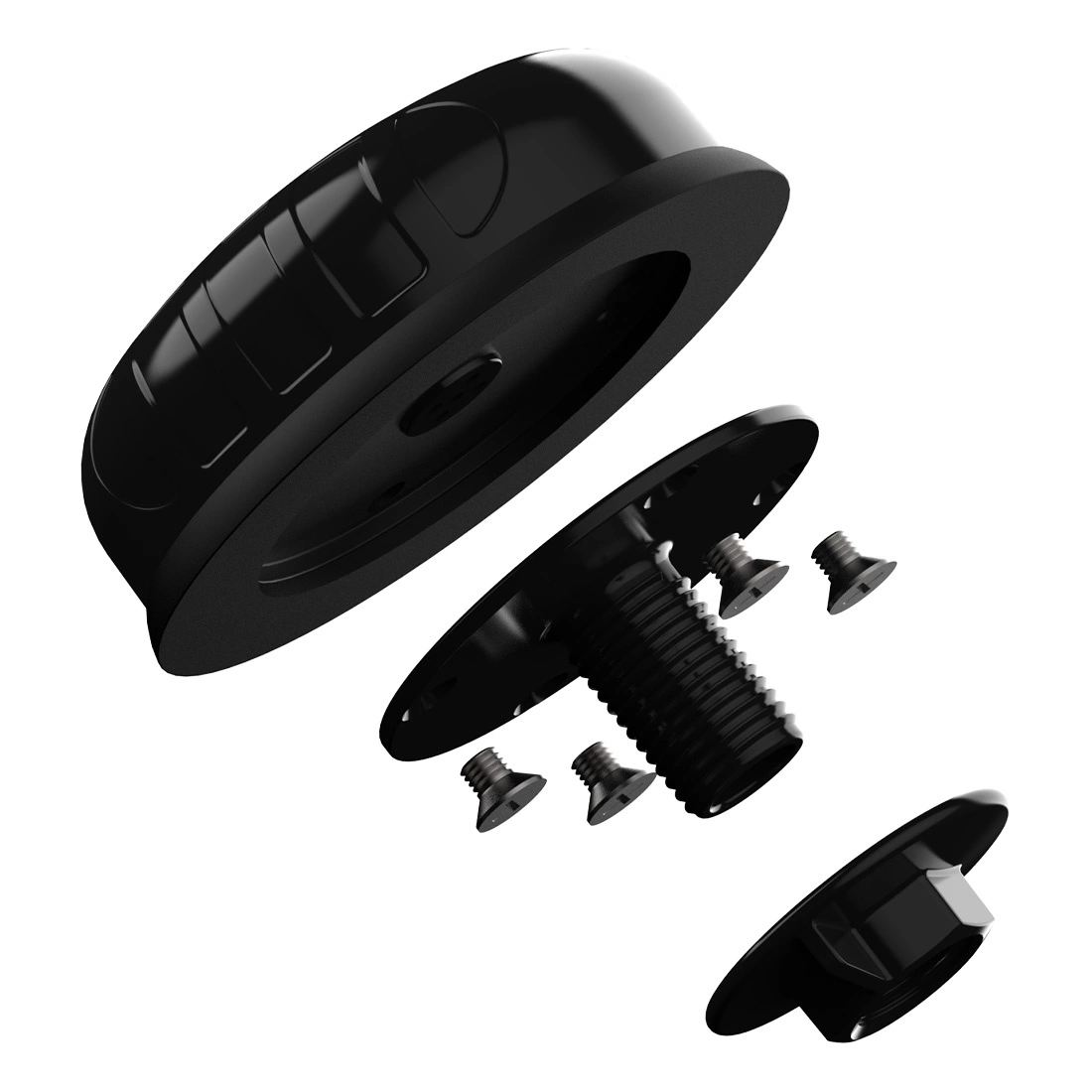

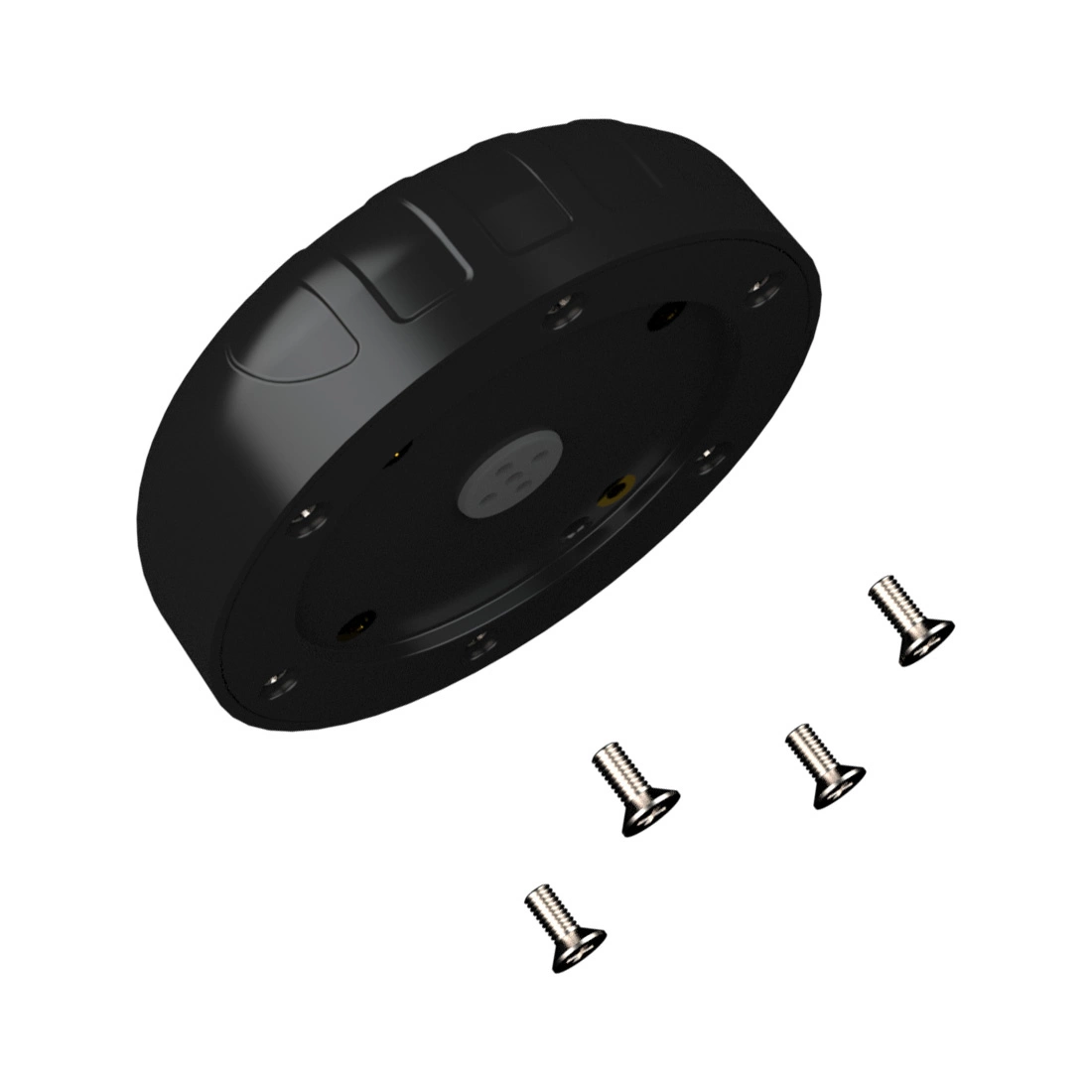

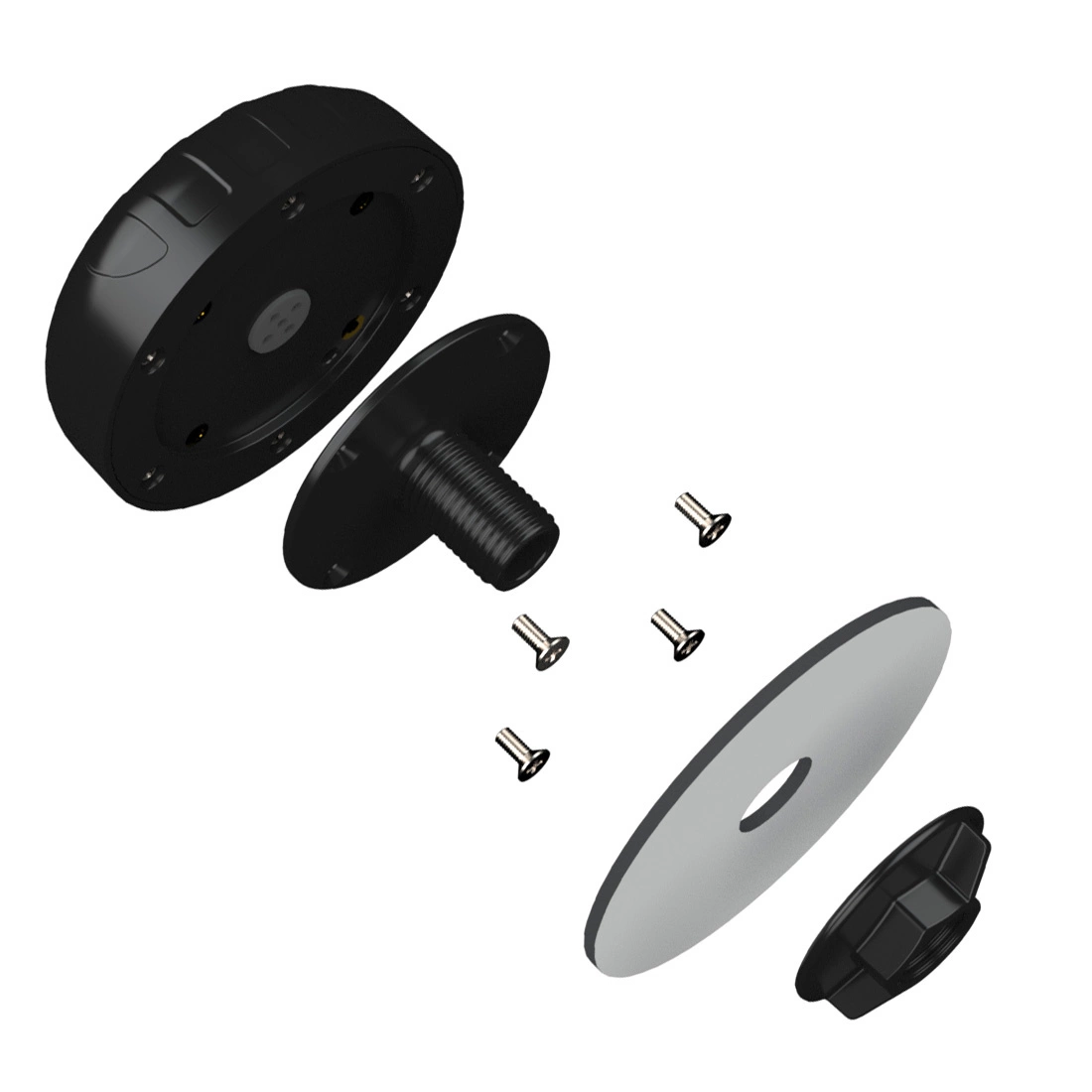

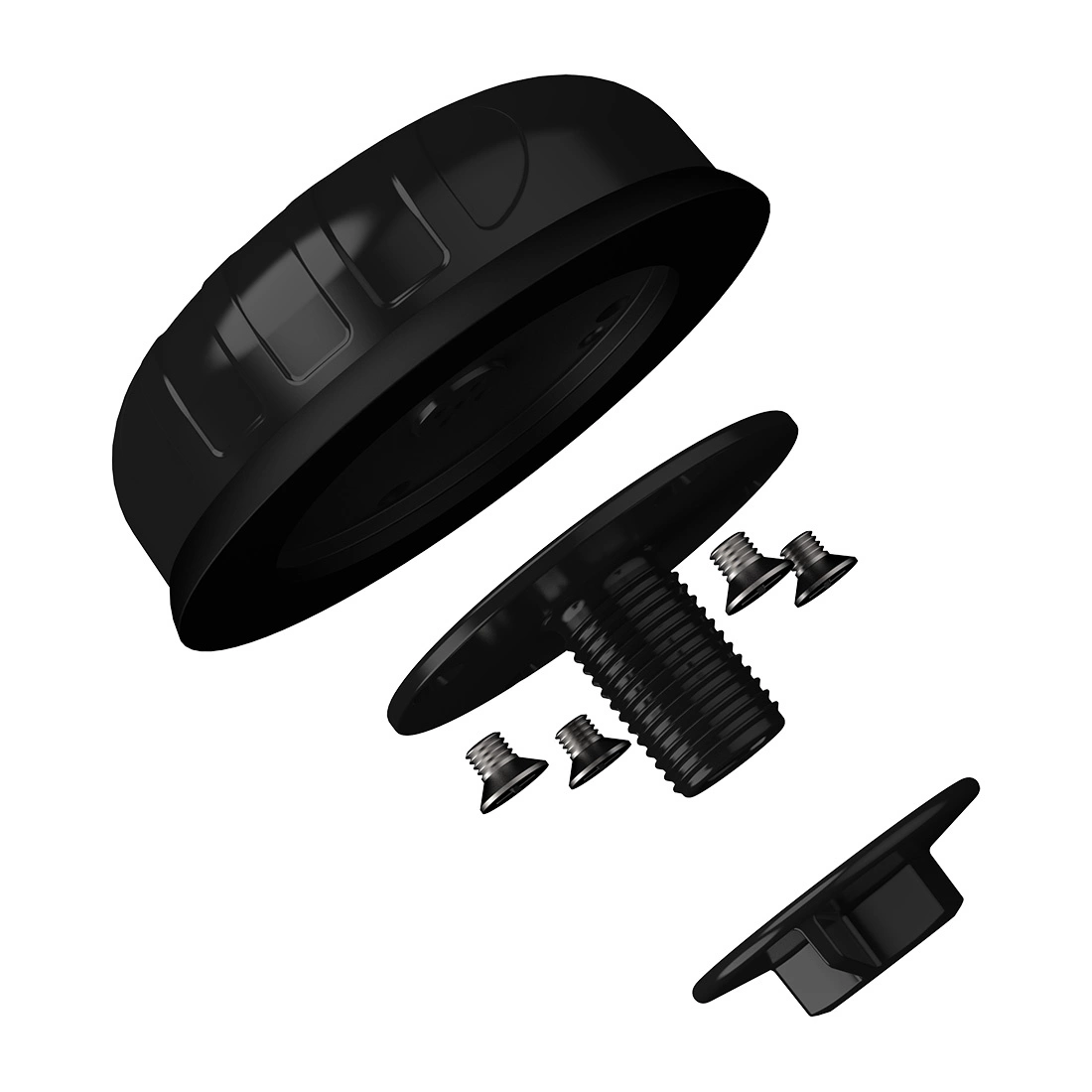

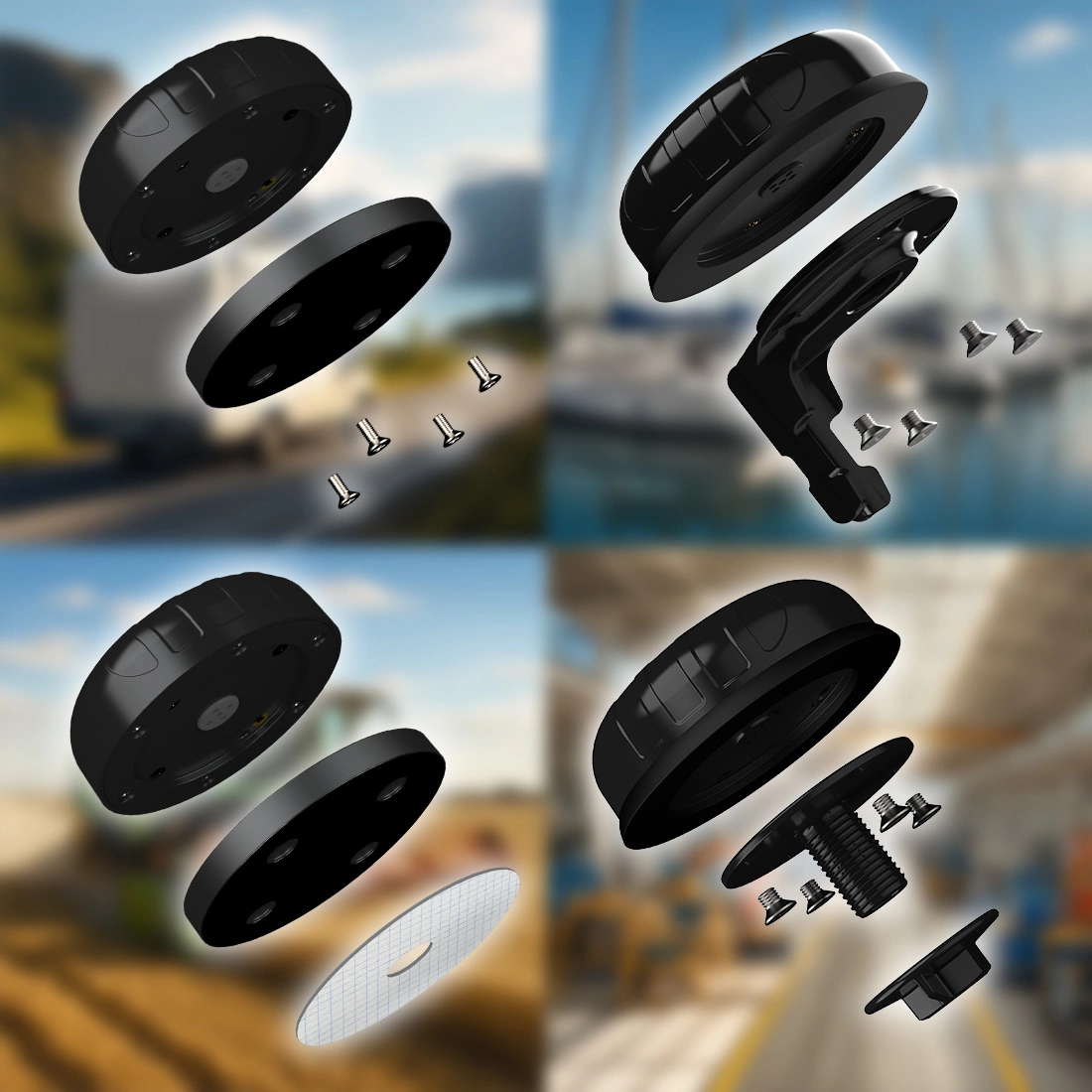

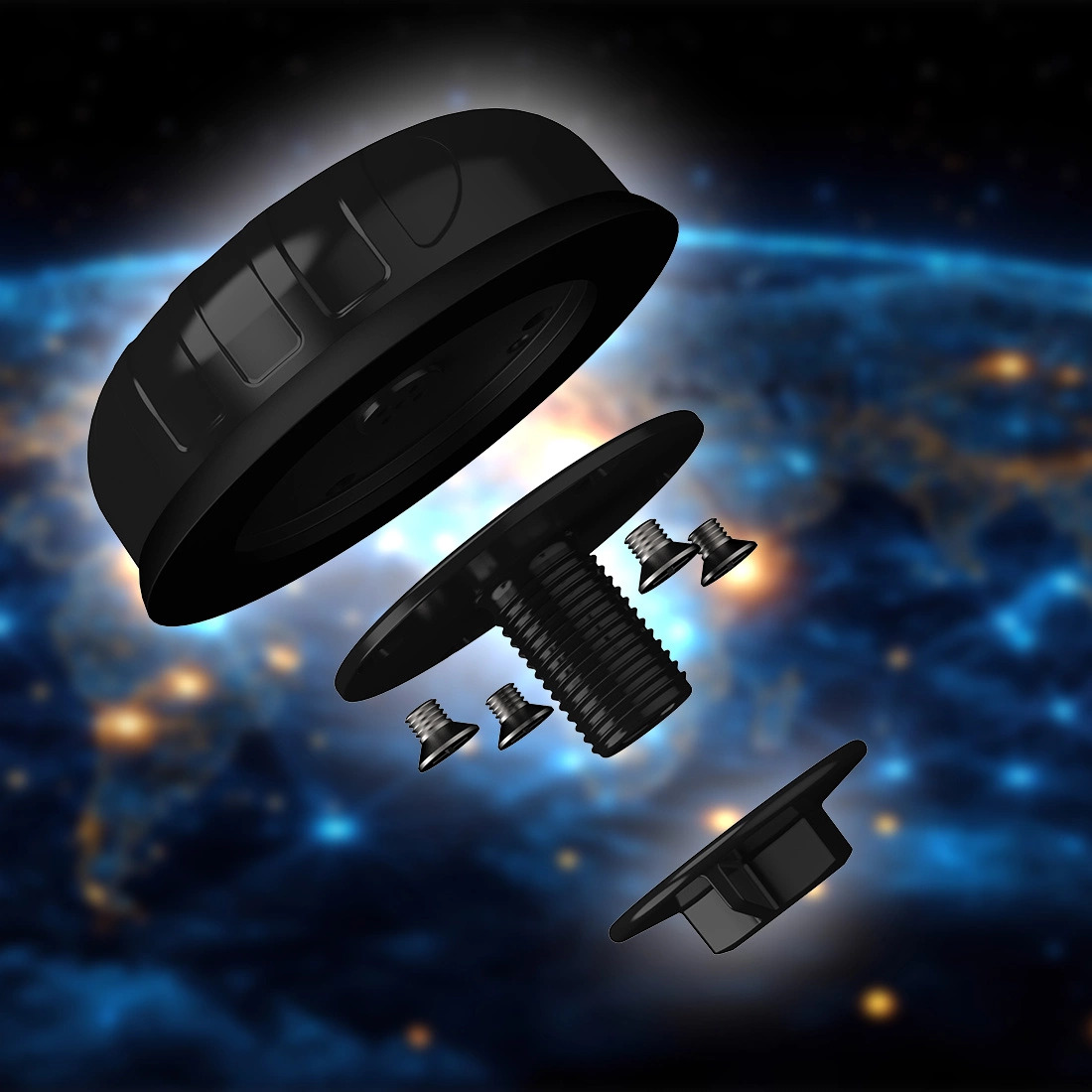

Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo: - Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm) - Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów) - Poziomy montaż na słupie (np. Szyny morskie) - Mocowanie magnetyczne - Montaż powierzchniowy (taśma dwustronna) - Mocowanie ścienne
Najważniejsze cechy techniczne:
Specyfikacja techniczna
Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
