Digitaler HDMI zu DVB-T Spacetronik HDMOD-10 Micro Modulator
Der HDMOD Modulator wurde entwickelt, um digitales terrestrisches Fernsehen anzupassen. Er integriert MPEG-4-Kodierung und AVC/H.264-Modulation zur Umwandlung von Audio-/Videosignalen in einen RF DVB-T-Ausgang. Er ist ideal für die Übertragung von HD-Signalen von Satellitenempfängern, Camcordern oder Mediaplayern an einen Fernseher oder eine Set-Top-Box. Der Modulator verfügt über ein vierstelliges Display und sechs Tasten für eine intuitive Steuerung und Einstellung.

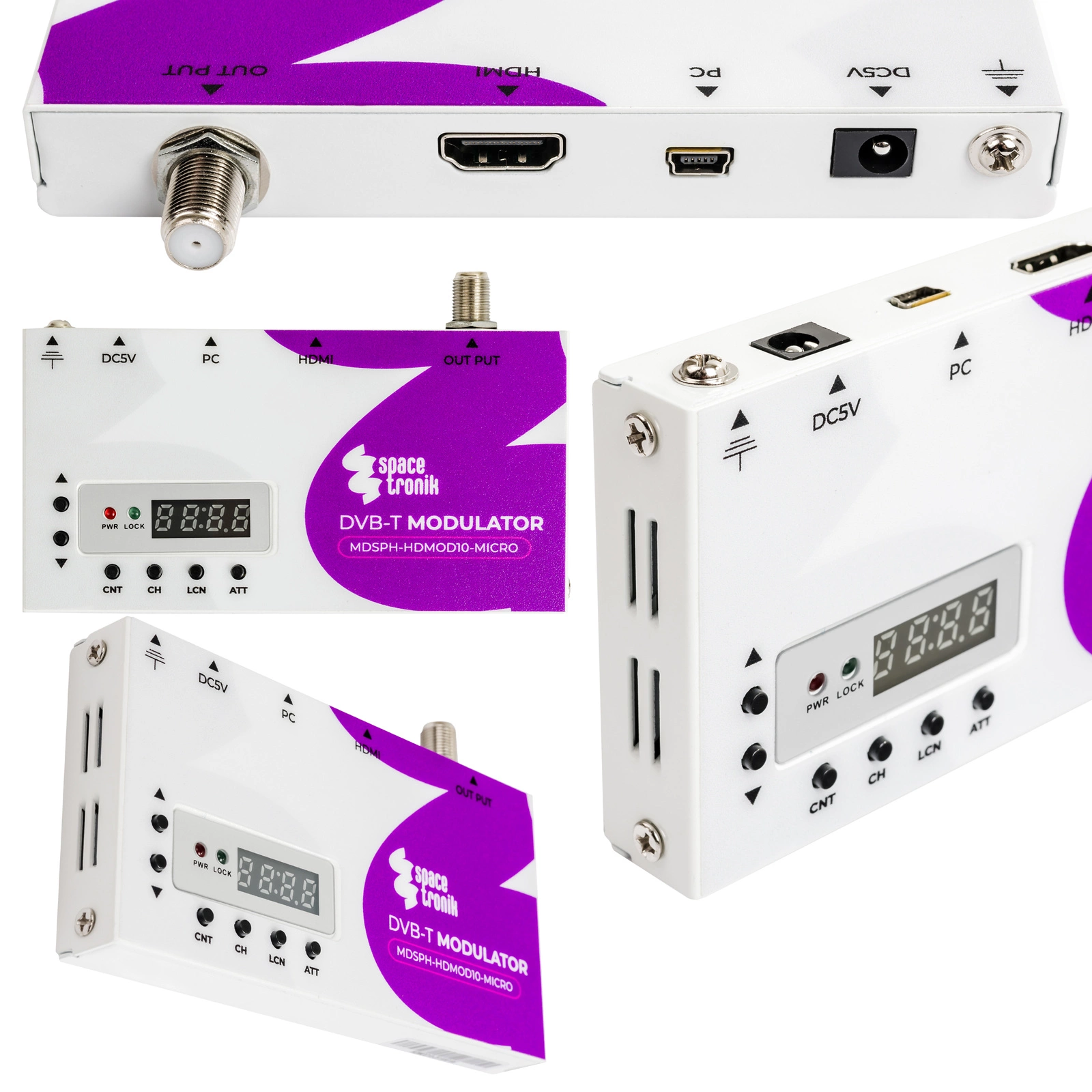

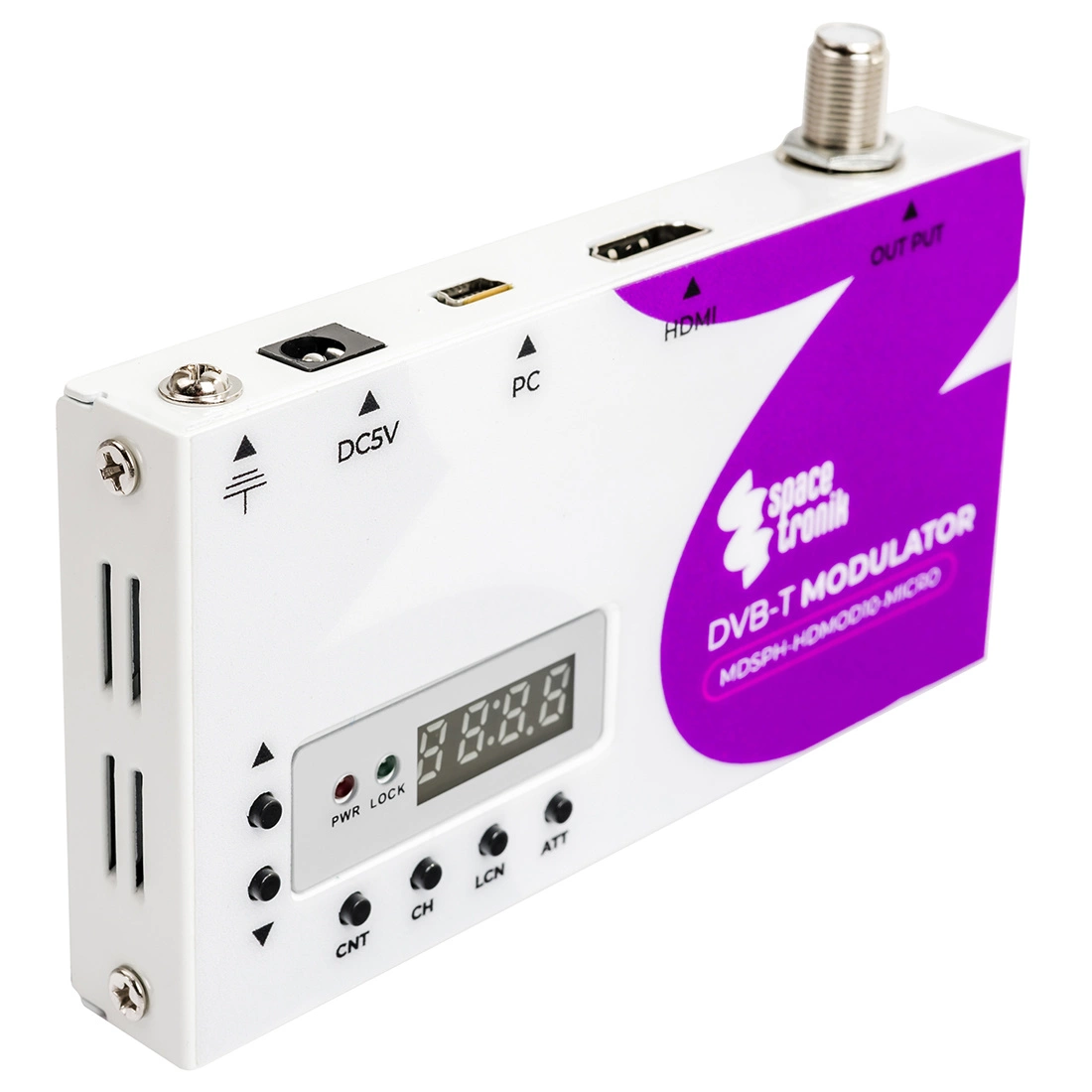

Integrierte Anschlüsse am Modulator HDMOD-10

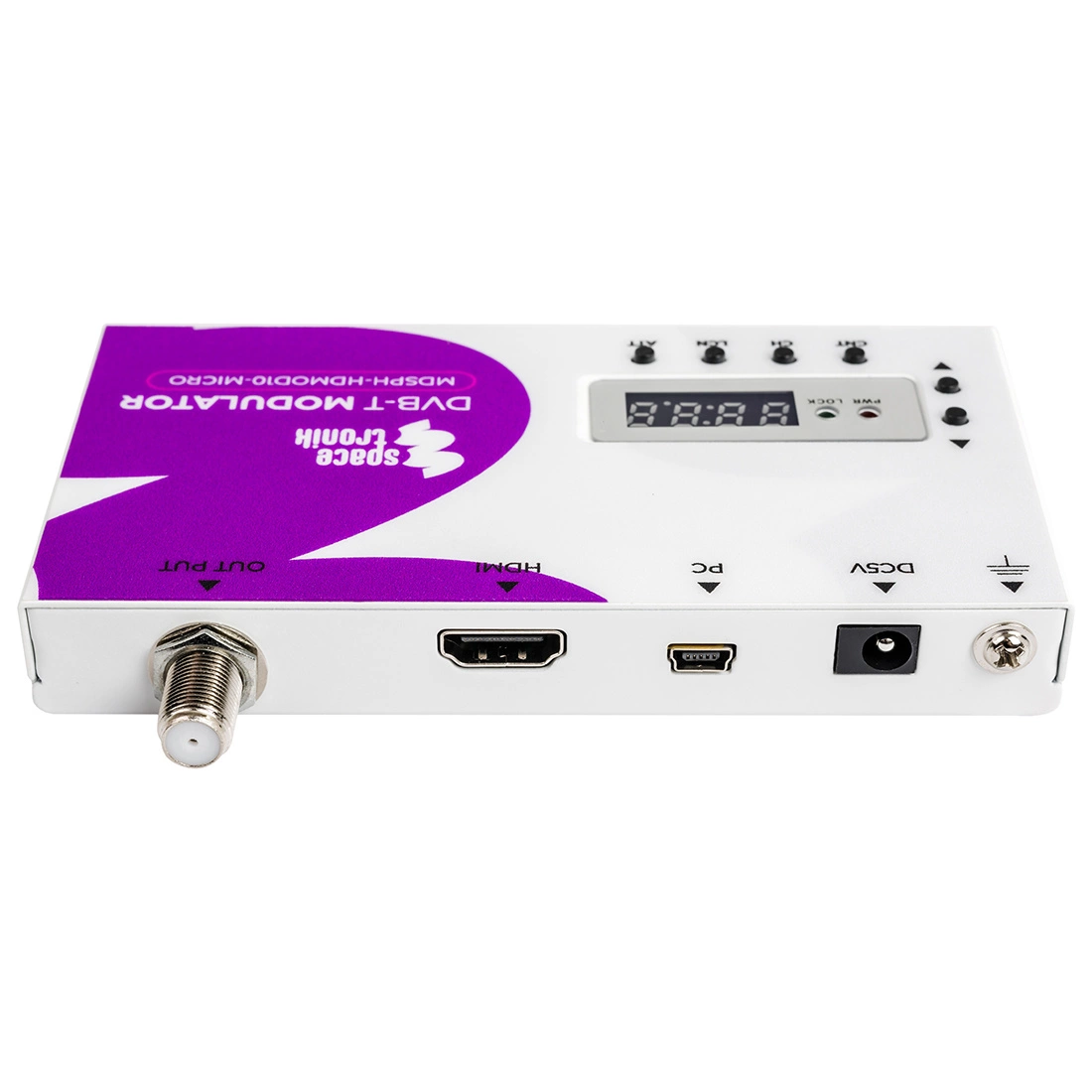

Das Gerät verfügt über einen HDMI-Eingang, über den die Signalquelle angeschlossen werden kann, und einen RF-Ausgang, um das gleiche Signal weiterzuleiten. Das Gerät benötigt eine Stromversorgung (Netzteil im Lieferumfang enthalten), daher ist auch ein DC 5V-Eingang vorhanden. Darüber hinaus verfügt der Modulator über einen USB-Anschluss für den Anschluss eines Computers für Updates und einen Erdungsanschluss .

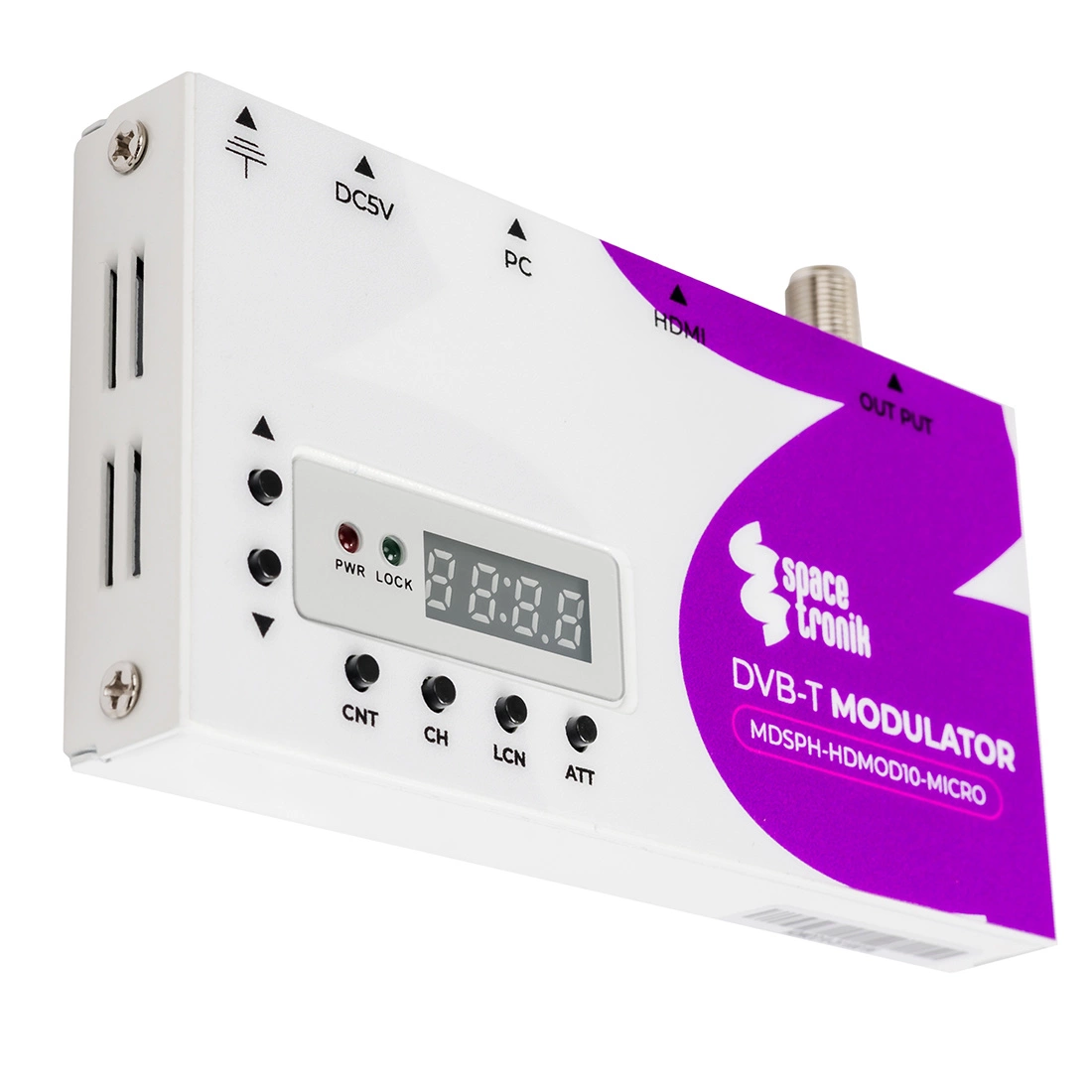

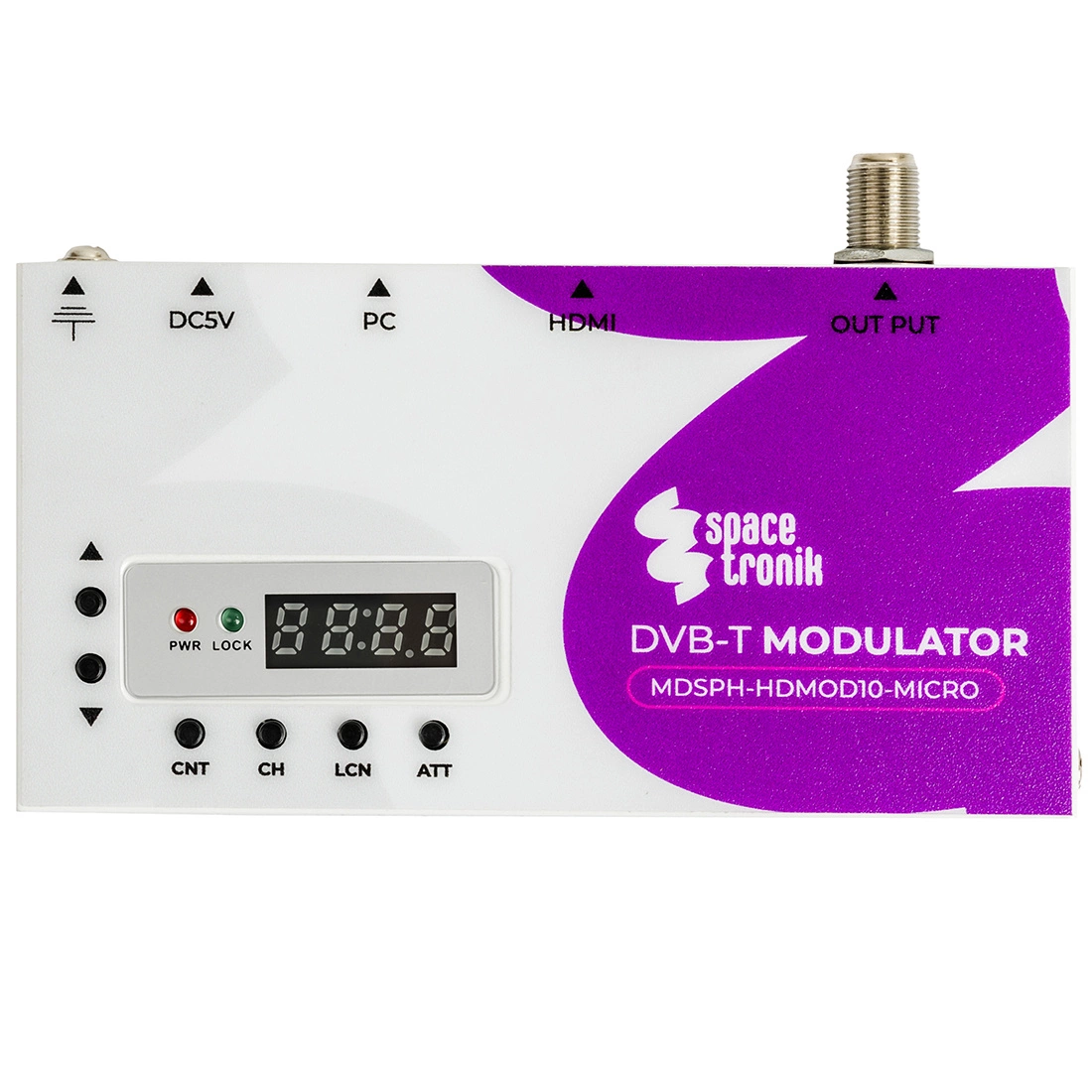

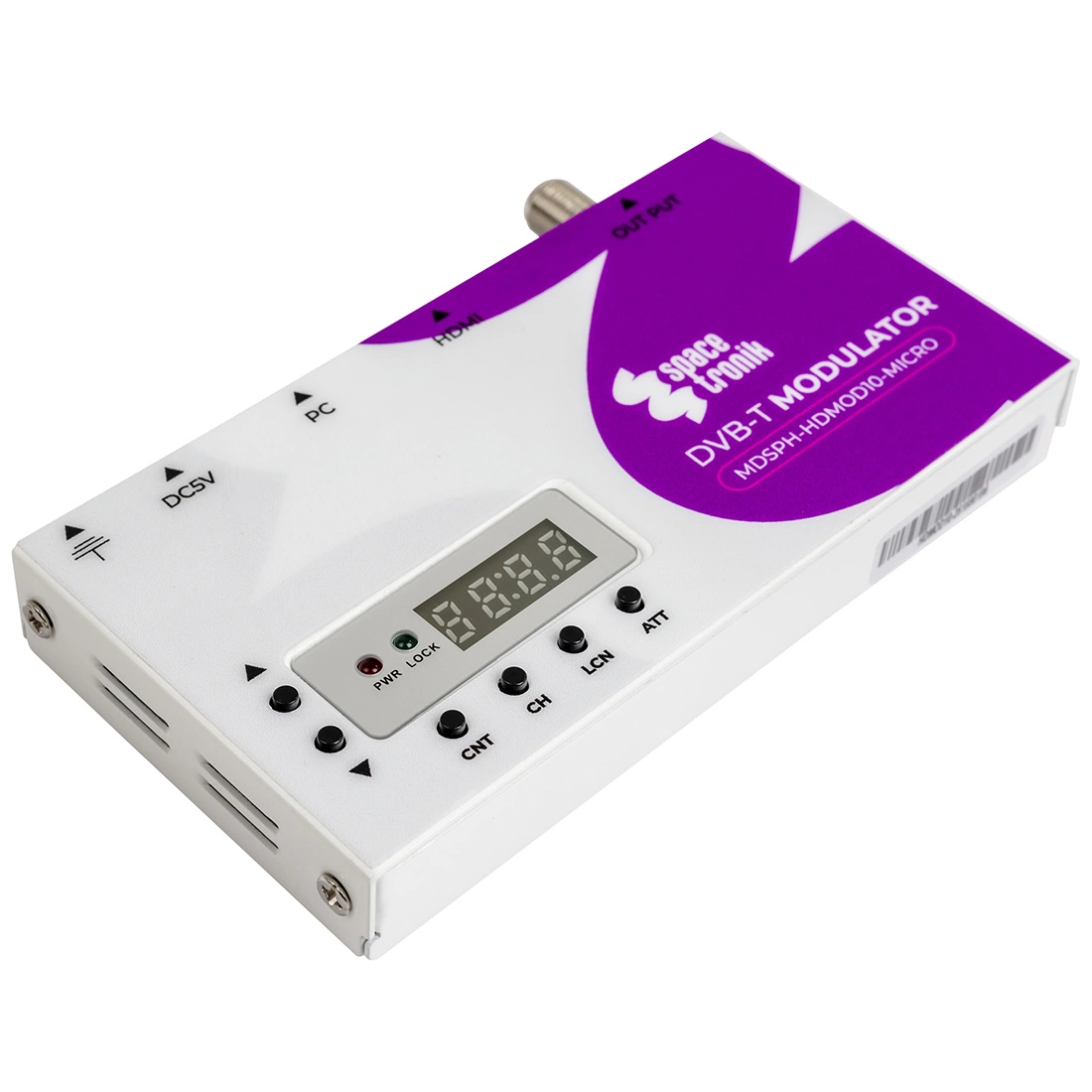

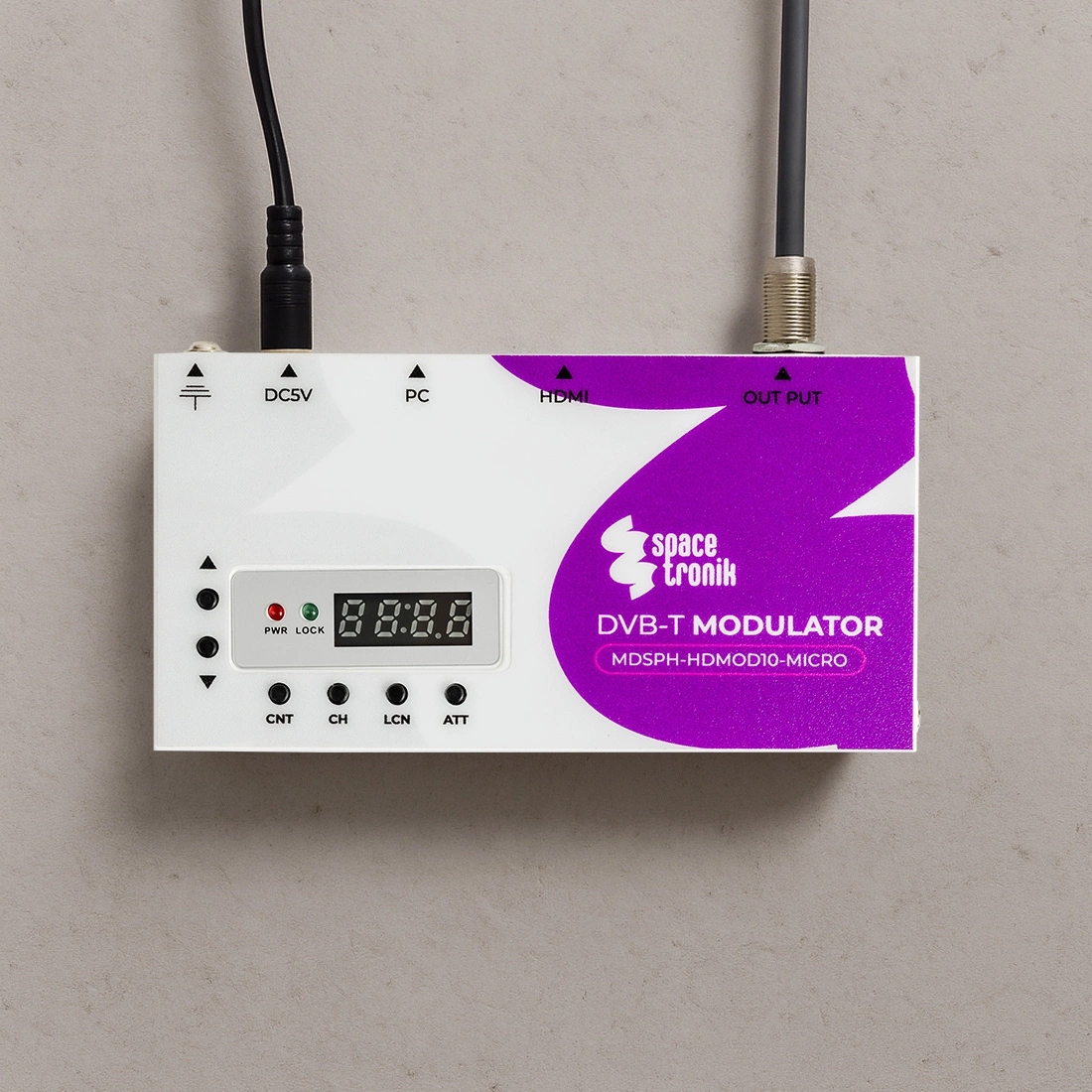

HDMOD-10 Frontplatte
Auf der Vorderseite des HDMOD von Spacetronik finden wir Navigationstasten? mit denen wir die Parameter leicht verwalten können. Das eingebaute Display hilft bei der effizienten Änderung der Parameter, die wir mit den Einstellungswahltasten auswählen können.
Anschluss des HDMOD-10 HDMI Modulators

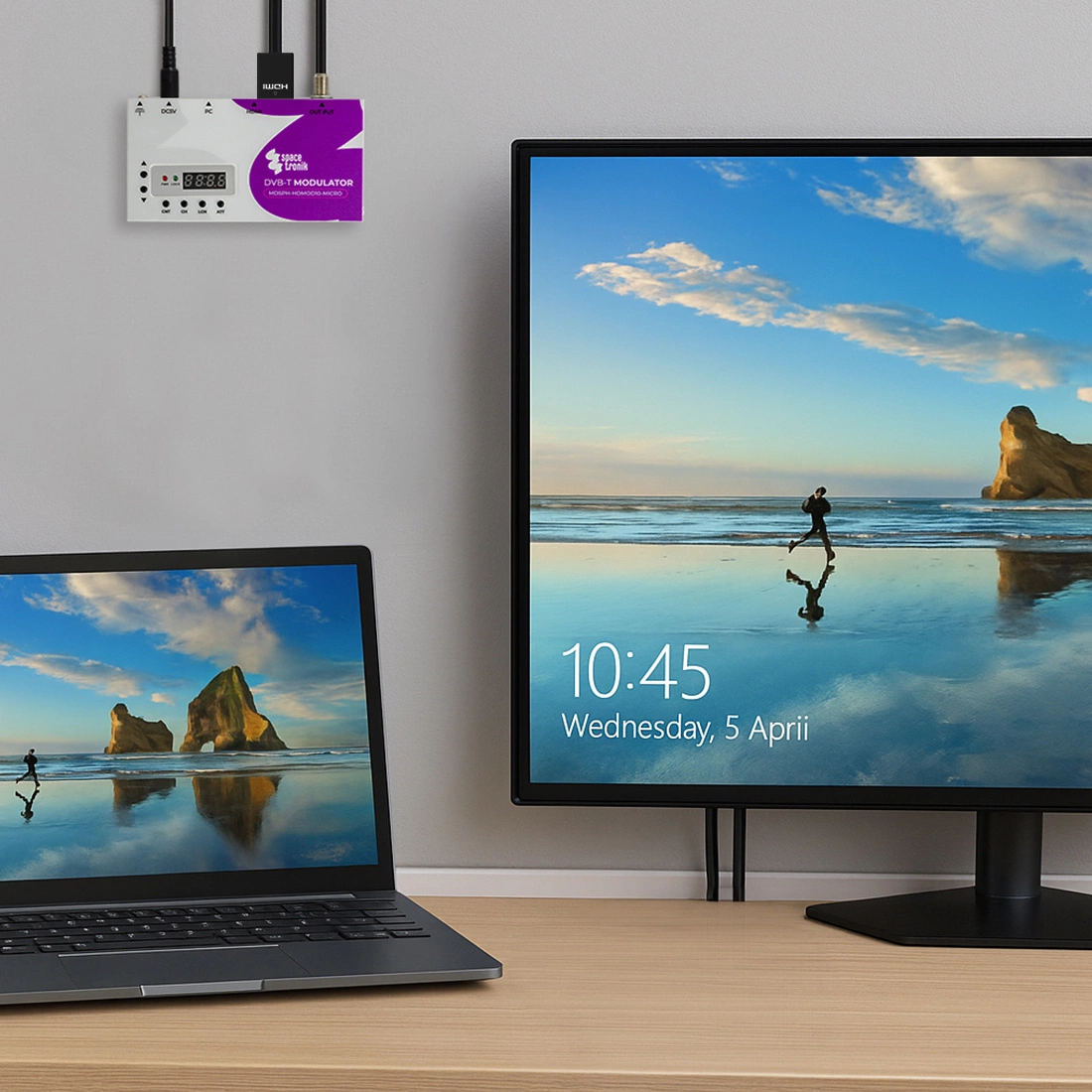

Der Anschluss des Modulators ist sehr intuitiv und kann wie in den folgenden Diagrammen dargestellt erfolgen. Der Modulator ist ideal, wenn Sie HD-Signale von Satellitenreceivern, Camcordern oder Mediaplayern an ein TV-Gerät oder einen Decoder übertragen möchten. Das Gerät kann auch in Reihe mit einem anderen Modulator verwendet werden, so dass die Anzahl der Kanäle im Koaxialkabel beliebig erhöht werden kann.
Wichtigste Merkmale:
- Hoher Integrationsgrad, hohe Leistung,
- Vollständig funktionsfähiges, integriertes Design
- Ein Modulatoreingang, der eine HD-Quelle in einen DVB-T-Kanal umwandelt
- Standardmäßige COFDM-Modulation und H.264-Kodierung
- Kompatibilität mit mehreren Videoformaten, einschließlich 720p / 1080p
- Bandbreite: 7/8MHz
- Frequenzbereich: 174 ~ 862MHz
- Kontinuierlich einstellbarer RF-Signalausgangspegelbereich: 70dBuV bis 100dBuV, 1dBuV
- LCD-Bildschirm
- Geringe Größe und geringes Gewicht
- Benutzerfreundlich in der Einrichtung und Steuerung

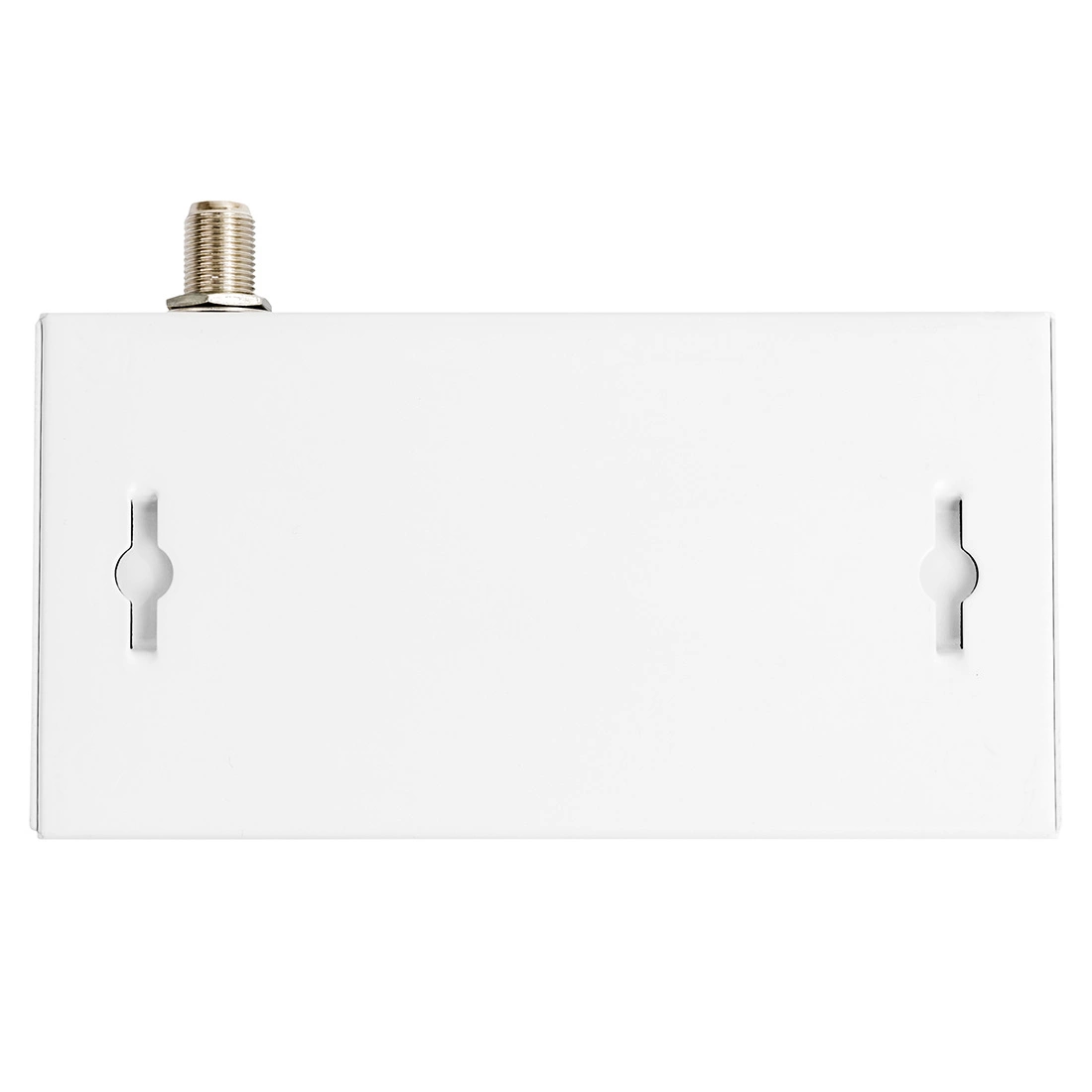

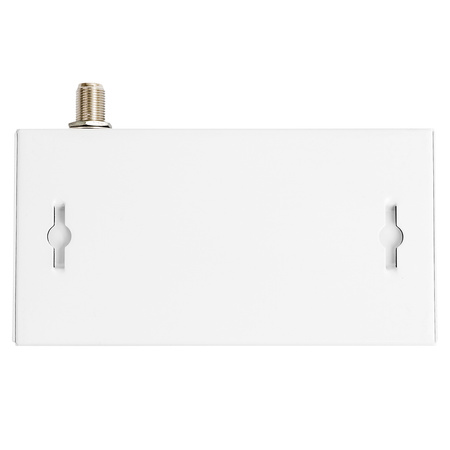

- Für Wandmontage geeignet
Technische Daten:
- Standard:DVB-T
- Konstellation: 64QAM 2K/8K
- Schutzintervall: 1/32
- Code: 2/3
- RF-Pegel: 70 ~ 100 dBuV
- Modulatorqualität MER: 30dB
- Dämpfungsglied: 0-15 dB
- Ausgangsimpedanz: 75
- Komprimierung: H.264 - Bitrate 5-15 mbps
- Video-Auflösung: 1920 * 1080_60P, 1920 * 1080_50P; 1920 * 1080_60i, 1920 * 1080_50i; 1280 * 720_60p, 1280 * 720_50P
- Anschluss: HD
- Stromquelle DC 12V/1A

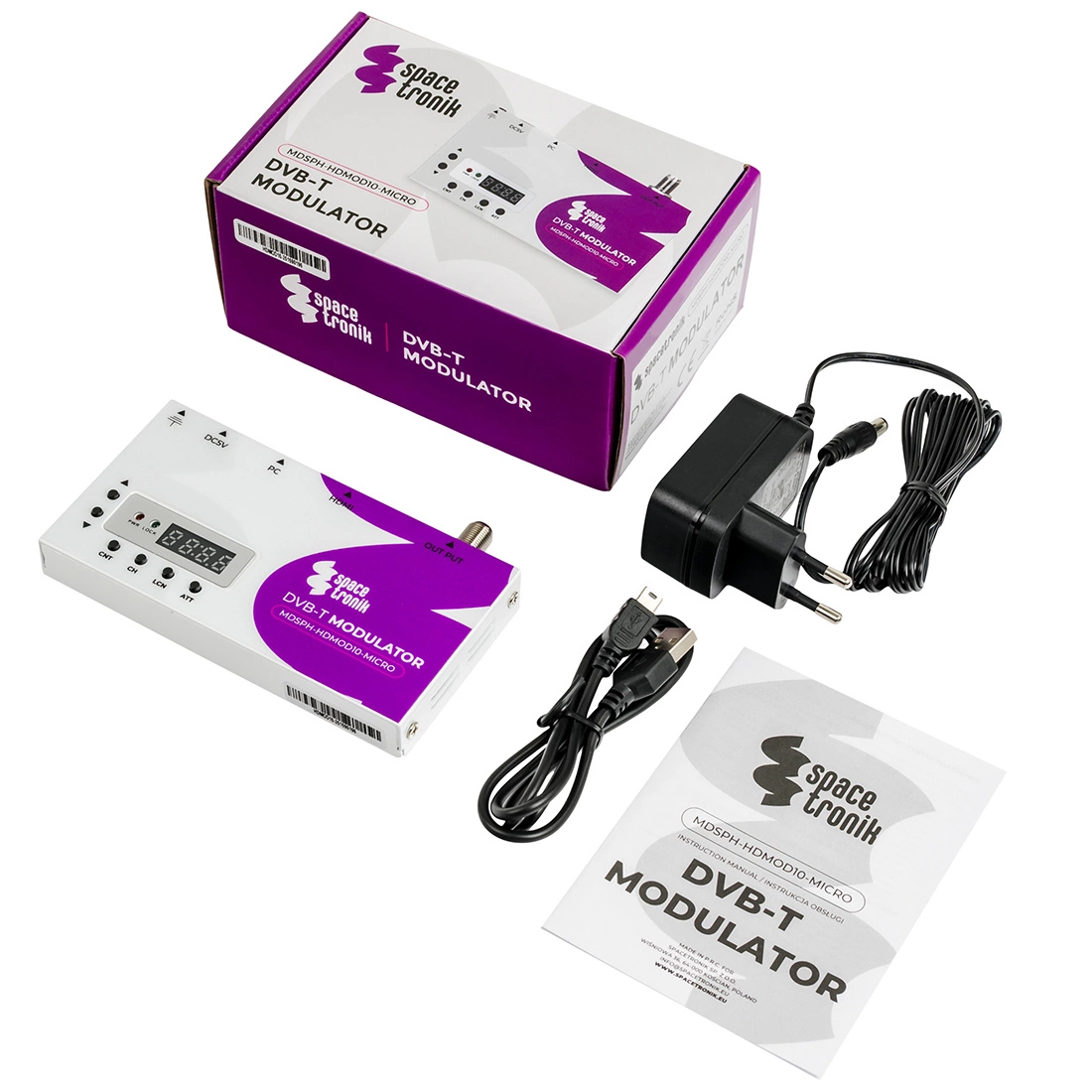

Inhalt des Kits
- HDMOD-10 Mikro-Digital-Modulator
- DC-Netzteil
- USB-Mini-USB-Kabel
- Gebrauchsanweisung in Polnisch und Englisch.
