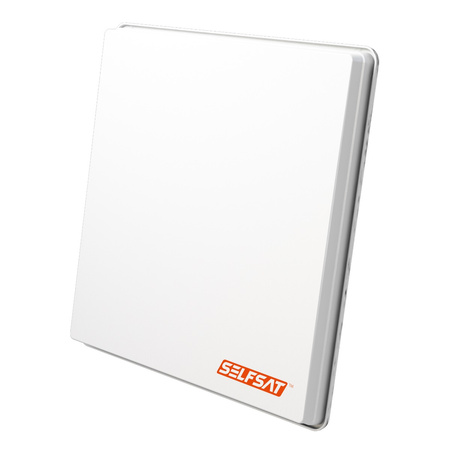

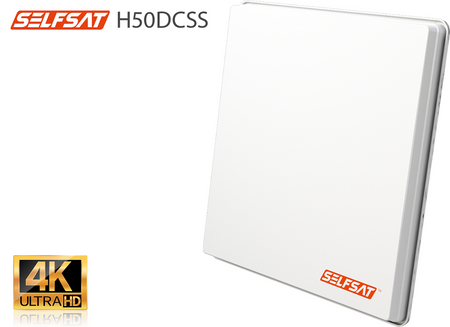

Selfsat H50dCSS Flachantenne mit Unicable II + Zwilling

Selfsat H50dCSS+ Unicable 2 (CH:24) Flachbildschirmantenne mit 2 Legacy-Ausgängen

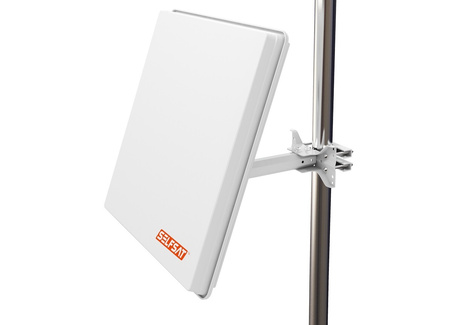

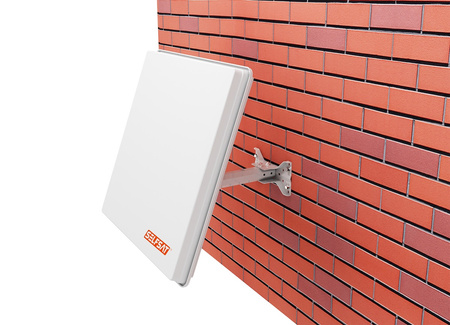

- Alle Montageoptionen enthalten

Hinweis zur Einrichtung: Bei Verwendung des Satellitenmessgeräts verhält sich die Antenne wie eine herkömmliche Satellitenschüssel (Single-LNB-Typ). Zum Einrichten der Antenne ist kein spezielles Messgerät erforderlich

Unveränderliche voreingestellte Frequenzen (SCR):
- CH01: 1210 MHz
- CH02: 1420 MHz
- CH03: 1680 MHz
- CH04: 2040 MHz
- CH05: 1005 MHz
- CH06: 1050 MHz
- CH07: 1095 MHz
- CH08: 1140 MHz
- CH09: 1260 MHz
- CH10: 1305 MHz
- CH11: 1350 MHz
- CH12: 1475 MHz
- CH13: 1520 MHz
- CH14: 1565 MHz
- CH15: 1610 MHz
- CH16: 1725 MHz
- CH17: 1770 MHz
- CH18: 1815 MHz
- CH19: 1860 MHz
- CH20: 1905 MHz
- CH21: 1950 MHz
- CH22: 1995 MHz
- CH23: 2085 MHz
- CH24: 2130 MHz

Der in der Antenne des Typs Unicable II installierte Konverter ermöglicht den Anschluss von bis zu 24 Empfängern, die das Einkabelsystem in der Technologie EN50494/EN50607 unterstützen.
Ideal für 4K-Decoder mit PVR-Funktion, mit denen Sie mehrere Kanäle gleichzeitig aufnehmen können, ohne auf die Satellitenfrequenz zu achten.




Technische Daten:
- Polarität: vertikal und horizontal
- Antennengewinn: 36,1 dBi (bei 12,7 GHz)
- Eingangsfrequenz: 10,7 ~ 11,7 GHz / 11,7 ~ 12,75 GHz
- LO-Frequenz: 9,75 GHz / 10,6 GHz
- LO-Abweichung: 1 MHz (bei 25°C)
- LO-Stabilität: 3 MHz (bei -40 ~ 60°C)
LO-Phasenrauschen:
- 60dBc/Hz (max.) (bei 1kHz)
- 75 dBc/Hz (max.) (bei 10 kHz)
- 100dBc/Hz (max.) (bei 100kHz)
- Geräuschpegel: 0,8 dB
- Kreuzpolarisations-Isolierung: 20 dB (Min.)
- VSWR-Ausgang: 2,0 : 1 (max.)
- Stromverbrauch: 250 mA (bei 13 V) (max.)
- Ausgangsanschluss: 75? Typ F
- Betriebstemperatur -40 ° C ~ + 60 ° C
- Größe (Breite. x Kopf. x Höhe.): 566 x 300 x 65 mm
- Gewicht: 7,0 kg

SCR-Ausgangsspezifikationen
- Umwandlungsverstärkung außerhalb AGC: 60dB (min.).)
- Verstärkungsvariation: 7,5 dB P-P (max.)
- IF-Ziel-AGC-Ausgangspegel im CW-Modus: -32~-17dBm
- Steuersignal: EN-50494 oder EN50607

Spezifikation der Legacy-Twin-Ausgabe:
- IF-Ausgang: 950-2150 MHz
- Umwandlungsverstärkung außerhalb AGC: 55dB (min.)
- Verstärkungsvariation: 7,5 dB P-P (max.)
- IF-Ziel-AGC-Ausgangspegel im CW-Modus: -16~25dBm
