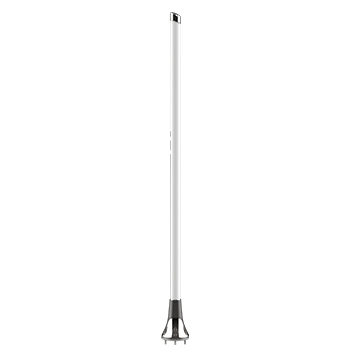

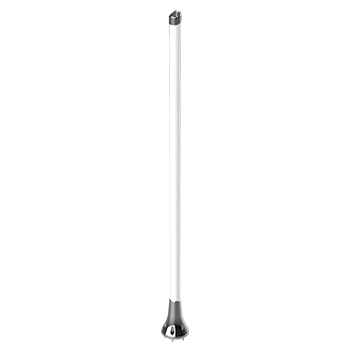

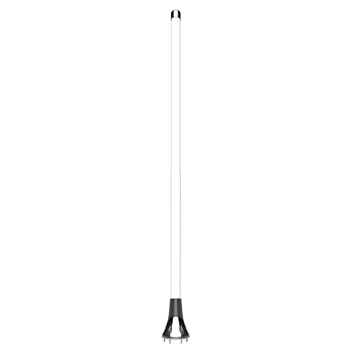

Poynting OMNI-904 – Marine LTE/5G-Antenne, 4×4 MIMO, IP68 (omnidirektional)
Wir sind autorisierter Poynting-Vertriebspartner. Sie kaufen Geräte aus dem offiziellen Netz mit voller Garantie und technischem Support.
OMNI-904 ist eine hohe, kollineare omnidirektionale Antenne in Marinequalität, die vier vier integrierte Antennen in einem Gehäuse vereint – echtes MIMO 4×4 für LTE/5G. Sie bietet gleichmäßigen Gewinn über das gesamte Band 617–4200 MHz, stabilen Empfang in Bewegung sowie Beständigkeit gegen reale Bedingungen auf See: IP68, Beständigkeit gegen Salznebel (MIL-STD 810G/ASTM B117), UV und Luftfeuchtigkeit bis 98%.
Die wichtigsten Merkmale der OMNI-904-Antenne
MIMO 4×4 für LTE/5G – stabile Verbindung und höhere Übertragungsgeschwindigkeiten dank vier
Antennenpfaden in einem Gehäuse
Breitbandbetrieb 617–4200 MHz – Unterstützung aller gängigen LTE- und 5G-Bänder,
einschließlich Band 71 (617–698 MHz) sowie CBRS 3.4–4.2 GHz
Hoher Gewinn – bis zu 8 dBi @ 1710–2700 MHz; ausgewogene Verstärkung
über das gesamte Band
Omnidirektionale Abstrahlcharakteristik – sichere Abdeckung in Bewegung: auf Yachten, Fähren und
Arbeitsbooten
Verstärkte IP68-Beständigkeit – vollständige Staub- und Wasserdichtigkeit, Konformität mit Salznebeltests
(MIL-STD 810G / ASTM B117)
Beständig gegen UV-Strahlung und Meersalz – Radom aus Glasfaser und Endstücke aus
Edelstahl 316
Stabilität bei extremem Wind – getestet bei Geschwindigkeiten bis 190 km/h
Flexible Montage – im Set Basis für Oberflächenmontage; optional
Mast/Wand mit Halterung A-BRKT-090 / BRKT-90
4× N-Type (F)-Anschluss – einfache Integration mit industriellen High-End-LTE/5G-Routern
Entwickelt für Schifffahrt und Küste
Das hohe, kollineare Strahlerlayout und die vertikale Separation bieten Musterkontrolle und gleichmäßigen Gewinn von 617 bis 4200 MHz. Dadurch hält OMNI-904 die Verbindung sowohl küstennah als auch weit draußen auf dem Gewässer und reduziert Unterbrechungen in der Abdeckung.
Das Gehäuse aus Fiberglas-Verbund mit Endstücken aus Edelstahl 316 ist beständig gegen UV-Strahlung, Salz und Stöße (IK10). Die Abdichtung nach IP68 und Salznebeltests (MIL-STD 810G / ASTM B117) schützen die Antenne unter den korrosivsten Bedingungen.
Kompatibilität und Konnektivität ohne Kompromisse
Die Antenne OMNI-904 vereint in einem Gehäuse vier unabhängige Antennenpfade für LTE/5G. Sie unterstützt alle wichtigen Mobilfunkbänder im Bereich 617–4200 MHz, darunter Band 71 (617–698 MHz) sowie CBRS 3.4–4.2 GHz. Dadurch ist sie eine zukunftssichere Lösung, die ein zuverlässiges Signal an jedem Standort gewährleistet.
LTE/5G mit MIMO 4×4
Stabile Verbindung im gesamten Frequenzbereich – Unterstützung gängiger Bänder 700/800/1800/2600/3600 MHz (u. a.
B1/B3/B7/B20/B28, n77/n78). Gewinn bis 8 dBi bedeutet bessere Reichweite und höhere
Übertragungsgeschwindigkeiten in Marine- und Industrieanwendungen.
Integration mit Industrieroutern
Die Antenne verfügt über 4 N-Type (F)-Anschlüsse und arbeitet dadurch problemlos mit fortschrittlichen
LTE/5G-Routern zusammen, die in der Schifffahrt, offshore und in kritischer Infrastruktur eingesetzt werden.
Beständig gegen schwierige Bedingungen – IP68 und IK10
OMNI-904 wurde speziell für den Einsatz unter extremen Meeres- und Küstenbedingungen entwickelt. Sie erfüllt die Norm IP68, was vollständige Staub- und Wasserdichtigkeit auch bei langfristiger Exposition bedeutet. Die mechanische Beständigkeit IK10 gewährleistet Schutz vor Stößen und Vibrationen.
Stabilität bei starkem Wind
Die Antenne wurde auf Windbeständigkeit bis 190 km/h getestet, was einen zuverlässigen Betrieb sowohl bei Stürmen als auch während Fahrten mit hoher Geschwindigkeit gewährleistet.
Beständigkeit gegen Korrosion und UV-Strahlung
Das Gehäuse aus Glasfaser und Elemente aus Edelstahl 316 machen die Antenne beständig gegen Meersalz, Luftfeuchtigkeit bis 98% sowie langfristige Sonneneinstrahlung. Die Antenne erfüllt die Normen MIL-STD 810G und ASTM B117 für Salznebel, und die Entflammbarkeitsklasse UL 94-HB bestätigt die Materialsicherheit.
Für wen ist die OMNI-904-Antenne ein Volltreffer?
Suchen Sie eine Antenne, die zuverlässige LTE/5G-Konnektivität auf See oder entlang der Küste bietet?
OMNI-904 wurde für die härtesten Meeresbedingungen entwickelt und eignet sich u. a. für:
• Superyachten und Freizeitboote – stabiles LTE/5G auf Hochseefahrten
• Fähren und Passagierschiffe – kontinuierliche Konnektivität für Bordsysteme und
Passagiere
• Serviceeinheiten und Offshore – zuverlässiges Signal bei Arbeiten auf Plattformen und
Arbeitsschiffen
• Häfen und Marinas – Unterstützung von Überwachungs-, Telemetrie- und Verkehrsmanagementsystemen
• Küstenschifffahrt und Fischerei – ständiger Netzzugang auch in abgelegenen
Gewässern
• industriellen Lösungen am Wasser – Datenübertragung in Containerterminals und
Hafeninfrastruktur

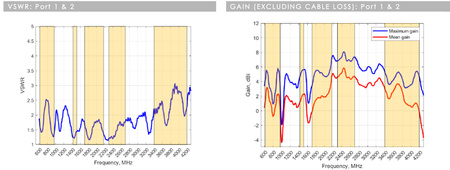

LTE/5G-Signalstabilität – VSWR der Hauptports (Main)
Die Ports 1&2 (Main) halten VSWR ≤ 2.5:1 in ≥ 90% des
Frequenzbereichs (617–960, 1427–1517, 1710–2700, 3400–4200 MHz).
Das bedeutet geringe Leistungsverluste und
zuverlässige Übertragung selbst unter schwierigen Meeresbedingungen.
Reale Signalverstärkung (gain) – Hauptports (Main)
Poynting OMNI-904 – die Ports 1&2 (Main) bieten den höchsten Gewinn
und bilden die Grundlage einer stabilen LTE/5G-Verbindung:
6 dBi @ 617–960 MHz
6 dBi
@ 1427–1517 MHz
8 dBi @ 1710–2700 MHz
5 dBi @
3400–4200 MHz
Dadurch garantieren die Hauptports ein starkes Signal, größere Reichweite und hohe Durchsatzraten in Marine- und Küstenanwendungen.
LTE/5G-Signalstabilität – VSWR der Hilfsports (Aux)
Die Ports 3&4 (Aux) halten die Anpassung VSWR < 2.5:1 im gesamten
Frequenzbereich von 617–4200 MHz.
Obwohl sie einen geringeren Gewinn bieten, ist ihre Rolle entscheidend für den vollen Betrieb von
MIMO 4×4.
Reale Signalverstärkung (gain) – Hilfsports (Aux)
Die Ports 3&4 (Aux) haben einen geringeren Gewinn, erhöhen aber die Signaldiversität und verbessern
die Effizienz von MIMO 4×4:
1 dBi @ 617–960 MHz
0 dBi
@ 1427–1517 MHz
3 dBi @ 1710–2700 MHz
0 dBi @
3400–4200 MHz
Dank der Aux-Ports erhält der Router zusätzliche Empfangspfade, was zu größerer Verbindungsstabilität und besserem Durchsatz bei Störungen und Mehrwegeausbreitung führt.

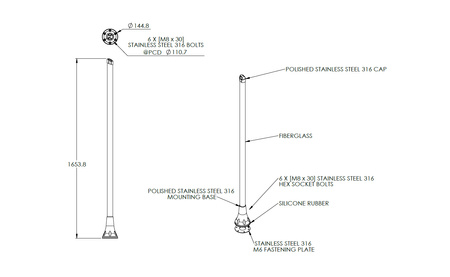

Technische Zeichnung

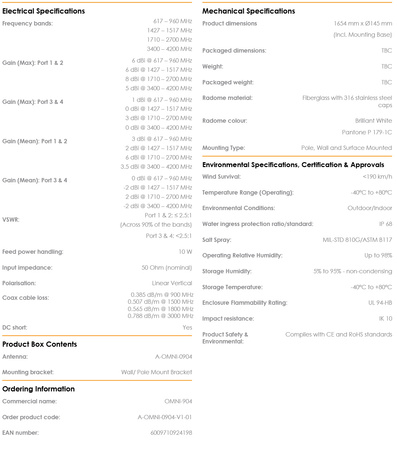

Technische Spezifikation – OMNI-904
| Frequenzbereich |
617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–4200 MHz |
| Gewinn (max.) – Port 1&2 |
6 dBi @ 617–960 MHz 6 dBi @ 1427–1517 MHz 8 dBi @ 1710–2700 MHz 5 dBi @ 3400–4200 MHz |
| Gewinn (max.) – Port 3&4 |
1 dBi @ 617–960 MHz 0 dBi @ 1427–1517 MHz 3 dBi @ 1710–2700 MHz 0 dBi @ 3400–4200 MHz |
| Gewinn (durchschnittlich) – Port 1&2 |
3 dBi @ 617–960 MHz 2 dBi @ 1427–1517 MHz 6 dBi @ 1710–2700 MHz 3.5 dBi @ 3400–4200 MHz |
| Gewinn (durchschnittlich) – Port 3&4 |
0 dBi @ 617–960 MHz -2 dBi @ 1427–1517 MHz 2 dBi @ 1710–2700 MHz -2 dBi @ 3400–4200 MHz |
| VSWR |
Port 1&2: ≤ 2.5:1 Port 3&4: < 2.5:1 (≥ 90% des Bandes) |
| Max. zugeführte Leistung | 10 W |
| Eingangsimpedanz | 50 Ω (nominal) |
| Polarisation | Linear vertikal |
| DC-Durchgang | Ja (DC short) |
| Anschlüsse / Ports | 4× N-Type (F) – LTE/5G |
| MIMO | LTE/5G 4×4 |
| Richtcharakteristik | Omnidirektional |
| Windbeständigkeit | <190 km/h |
| Betriebstemperaturbereich | -40 °C…+80 °C |
| Umgebungsbedingungen | Außen / innen |
| Dichtigkeit | IP68 |
| Salznebeltest | MIL-STD 810G / ASTM B117 |
| Betriebsluftfeuchtigkeit | Bis 98% |
| Lagerluftfeuchtigkeit | 5–95% (nicht kondensierend) |
| Lagertemperatur | -40 °C…+80 °C |
| Entflammbarkeit des Gehäuses | UL 94-HB |
| Mechanische Beständigkeit | IK10 |
| Konformität | Konformität mit CE und RoHS |
| Produktabmessungen | 1654 mm × Ø145 mm (mit Montagebasis) |
| Verpackungsabmessungen | 1710 mm × 180 mm × 210 mm |
| Gewicht | 4.72 kg |
| Gewicht mit Verpackung | 7.80 kg |
| Radommaterial | Glasfaser + Edelstahl 316 |
| Farbe | Weiß (Pantone P 179-1C) |
| Montageart | Oberflächenmontage (im Lieferumfang), optional Mast/Wand mit Halterung A-BRKT-090 / BRKT-90 |
| Handelsname | OMNI-904 |
| Produktcode | OMNI-0904-V1-02 |
| EAN | 6009710924891 |
| Farbe | Weiß (Pantone P179-1C) |
| Radommaterial | Glasfaser + Edelstahl 316 |
| Antenne | OMNI-904 |
| Montageelemente |
Montageplatte (surface mount) mit Basis Komplettsatz Schrauben aus Edelstahl 316 |
| Optionales Zubehör | Mast-/Wandhalterung BRKT-90 (316 SS) – separat erhältlich |
| Kabel | Nicht im Lieferumfang enthalten |
