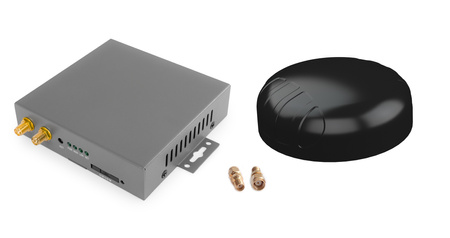

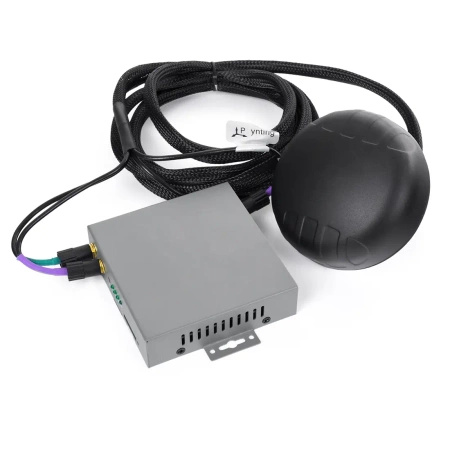

Fortschrittlicher 4G-Industrierouter komplett mit Transportantenne PUCK-0008-V1
Der Industrierouter SIR321 ist die ideale Wahl für professionelle M2M-Anwendungen. Mit seinen hohen 4G-Datenraten und seiner fortschrittlichen Leistung bewährt sich der Spacetronik SIR321 als drahtloses Datengerät in Bereichen mit sehr hoher Übertragungslast. Das Set aus diesem Router und der Poynting PUCK-0008-V1-01 Antenne ist eine ideale Kombination für Fahrzeuge, Maschinen und mobile Einrichtungen. Der professionelle Router und die transportable Antenne ermöglichen den Internetzugang, wo immer Sie sind. Die PUCK-Antenne von Poynting ist eine flache Antenne, die Sie problemlos an jedem Fahrzeug anbringen können - sie ist so klein, dass sie in Ihre Handfläche passt. Lassen Sie sich jedoch nicht von der Größe täuschen - sie spielt hier keine Rolle. Die PUCK Antenne ist eine professionelle Antenne für spezielle Anwendungen - mit einem Gewinn von bis zu 6dBi für LTE und 7,5dBi für WiFi. Das macht das Signal stark und stabil. Es handelt sich um eine Rundstrahlantenne, die das Netzsignal aus jeder Richtung anzieht - selbst ein Gebiet, in dem das Mobilfunknetz versagt, ist mit diesem Set kein Problem. Kombiniert mit unserem Spacetronik SIR-321 Marken-Router entsteht ein Set, das ein unverzichtbarer Begleiter für die Reise im Fahrzeug ist, großartig für professionelle Unternehmen und hilft bei der Kommunikation zwischen Maschinen, Geräten oder Teams. Perfekt für Wohnmobile, Lastwagen, mobile Maschinen, Notfall- oder Straßendienstfahrzeuge und mehr.
Spacetronik SIR321 - der Router für besondere Aufgaben
Funktionen, die die Stabilität Ihres 4G-Netzes gewährleisten
-
Sicherheit
Unterstützung für drahtlosen APN- und VPN-Zugang zum privaten Netzwerk. VPN-Unterstützung: GRE, PPTP, L2TP, IPSec, EOIP, N2N VPN, OpenVPN. Die Sicherheit wird durch WPA2 EAP gewährleistet, das über RADIUS läuft.
-
Immer online!
Automatische Wiederherstellung der Verbindung, wenn die Verbindung unterbrochen wird, um die Kontinuität des Geschäftsbetriebs zu gewährleisten und nicht nur den fehlenden Netzzugang für die Benutzer zu begrenzen, sondern auch den Ausfall von z. B. Maschinen zu vermeiden
-
Verwaltung der Einstellungen
Der Spacetronik-Router ermöglicht die Verwaltung vor Ort und aus der Ferne (Konfiguration, Status, Software-Update usw.)
-
Auswahl der Spannung
Der Industrierouter SIR321 ermöglicht eine Spannungsanpassung von 7,5V DC bis 32V DC
-
Widerstandsfähigkeit gegen Störungen
Hohe Immunität gegen elektromagnetische Störungen, bestätigt durch den für die CE-Zertifizierung erforderlichen EMV-Test
-
Immunität gegen Temperaturschwankungen
Der SIR321-Router ist sowohl gegen extrem hohe als auch gegen niedrige Temperaturen im Bereich (-30 - ~ 75 ?) beständig
-
Robustes Gehäuse
Ein extrem robustes und kompaktes Metallgehäuse schützt das Herzstück des Routers
-
Einfacher Einbau
Dank der Montagebügel ist die Installation in vielen Ebenen trivial
Anwendungsbeispiel für Spacetronik Industrierouter mit PUCK-Antenne
Einsatz in der Produktion auf mobilen Maschinen
Im Rahmen der zunehmenden Automatisierung sind moderne Produktionslinien zunehmend von der Qualität des Netzwerks abhängig. Sie hat einen wesentlichen Einfluss auf die Zuverlässigkeit der Maschinen und damit auf die Qualität und Geschwindigkeit der Produktion. Durch den Einsatz von Industrieroutern sind wir in der Lage, Meldungen in Echtzeit zu erhalten, Analysen durchzuführen und Fehlerdiagnosen zu erstellen. Auch die Aktualisierung und Verwaltung der Anlagen wird erheblich verbessert. Die zusätzliche Mobilität des Kits zahlt sich aus, wenn die Maschinen mobil sind und sich zum Beispiel in einem Bereich der Produktionshalle bewegen.
Netzzugang in öffentlichen Verkehrsmitteln
Der Trend zum Besitz von Smartphones nimmt zu, und es wird immer schwieriger, eine Person zu treffen, die das Internet nicht über ihr Telefon nutzt. Von anderen Geräten wie Tablet oder Laptop ganz zu schweigen. Mit den Industrieroutern von Spacetronik können wir stabile 4G-Mobilfunkverbindungen schaffen, WiFi-Hotspots anbieten und zahlreiche Annehmlichkeiten wie die automatische Echtzeitübertragung des Fahrzeugstandorts auf der Strecke oder den elektronischen Fahrkartenkauf einführen.
Paketkioske und intelligente Schließfächer
Wer noch nie ein Paket bei einer Paketannahmestelle bestellt hat, sollte seine Hand heben. Dank Industrieroutern ist eine effiziente Fernanbindung an die Zentrale möglich. Dies ist der ideale Weg, um die traditionelle kabelgebundene Übertragung zu ersetzen. Die geringe Größe der PUCK-Antenne wird hier perfekt funktionieren - das Gerät ist klein, so dass seine Platzierung an der Stelle unbemerkt bleibt. Darüber hinaus können wir das Kit zur Verteilung des Netzwerks an das Kamerasystem verwenden, das die Bilder an das Kontrollzentrum übertragen und archivieren kann.

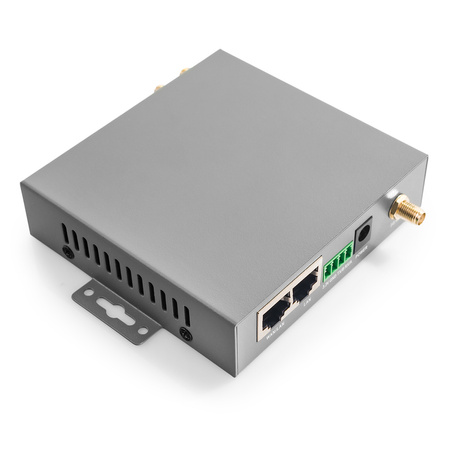

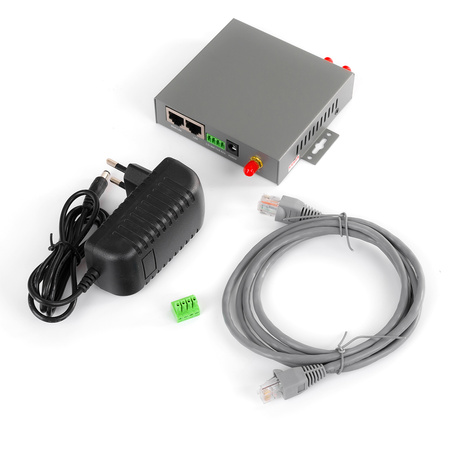

Technische Daten des Routers Spacetronik SIR-321
Grundlegende Eigenschaften
Unterstützung von APN und VPDN für den Zugang zu drahtlosen privaten Netzwerken
GPS-Fähigkeit für Flottenmanagement oder andere Tracking-Anwendungen
WAN-Port unterstützt PPPoE, statische IP, DHCP-Client
Unterstützt 2.4G WiFi
Web/Management-Plattform-Unterstützung, einfache Konfiguration
Lokale und Remote-Verwaltung (Konfiguration, Status, Firmware-Upgrade, etc.)
Unterstützt VPN: GRE, PPTP, L2TP, IPSec, EOIP, N2N VPN, OpenVPN
Unterstützt DMZ,Portweiterleitung,Statisches NAT
Unterstützt DHCP Server
Unterstützung von dynamischem DNS (DDNS)
DTU serielle Kommunikationsfunktion,1 x RS232 oder RS485
Unterstützt QoS,NTP
Zeitplan für Neustart
4G-Spezifikationen
4G Wireless Module: Industrielles Mobilfunkmodul
4G Theoretische Breitbandigkeit: Max 150Mbps(DL)/50Mbps(UL)
4G Sendeleistung: < 23dBm
4G Empfangsempfindlichkeit: < -108dBm
Wi-Fi-Spezifikationen
WiFi Standard: Unterstützt IEEE802.11b/g/n Standard
WiFi Theoretische Breitbandigkeit: 54Mbpsb/g?;150Mbpsn
WiFi-Sicherheitsverschlüsselung: Es unterstützt eine Vielzahl von Verschlüsselungen WEP, WPA-PSK/EAP, WPA2-PSK/EAP, etc.
WiFi-Sendeleistung: Etwa 15dBM11n?;16-17dBM11g?;18-20dBM11b
WiFi-Empfangsempfindlichkeit: <-72dBm@54Mpbs

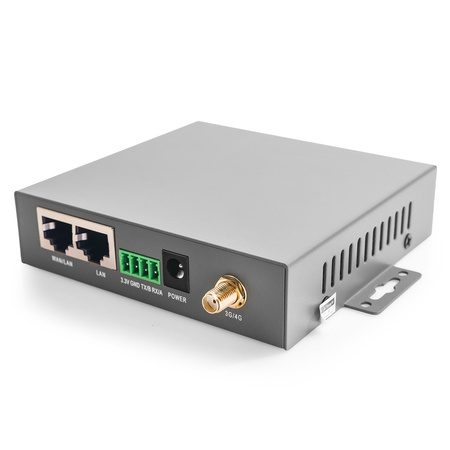

Schnittstelle
WAN: 10/100M Ethernet-Anschluss (RJ45-Buchse), adaptives MDI/MDIX
LAN: 10/100M-Ethernet-Anschluss (RJ45-Buchse), adaptives MDI/MDIX
Seriell: RS232 oder Rs485 Anschluss, Baudrate 2400~115200 bps

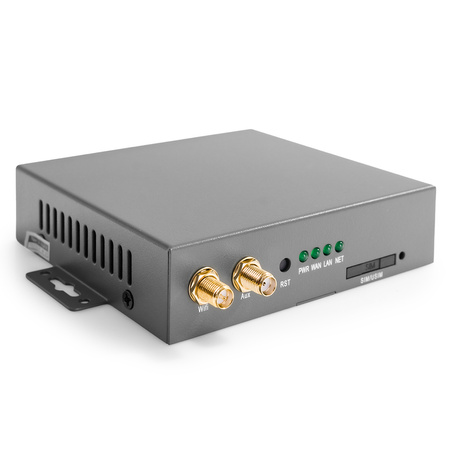

Anzeigeleuchte: Mit "PWR", "WAN", "LAN", "NET" kontrollleuchten

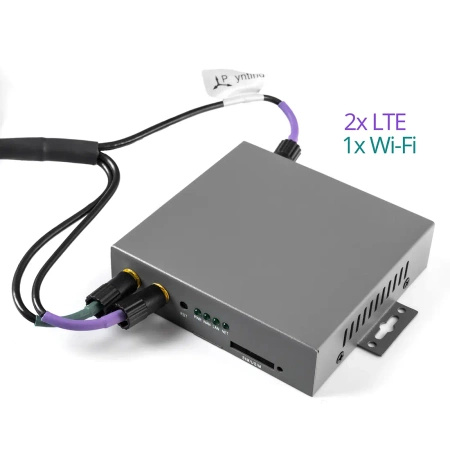

Antenne: 2x SMA LTE, 1x RP-SMA Wi-Fi
SIM/USIM: Standard 1.8V/3V Kartenschnittstelle
Stromversorgung: Standard 2-PIN-Netzbuchse, Verpolungs- und Überspannungsschutz
Reset: Setzt den Router auf die ursprünglichen Werkseinstellungen zurück
Stromzufuhr
Standard-Stromversorgung: DC 12V/1A
Leistungsbereich: DC 7,5~32V
Verbrauch: Etwa 3W@12V DC
Gehäuse
Schale: Metallgehäuse
Größe: ca. 100 x 95 x 25 mm (ohne Zubehör wie Antennen)
Gewicht des Geräts: ca. 260 g (ohne Zubehör wie Antennen)
Hardware
CPU: Industrielle 32-Bit-CPU, Qualcomm QCA9531, 650MHz
FLASH/RAM: 16MB/128MB
Umgebung
Betriebstemperatur: -30~75
Lagertemperatur: -40~85
Relative Luftfeuchtigkeit: <95% nicht kondensierend
Protokollierung
Verwaltung über Webbrowser 192.168.1.1, Benutzer/Passwort - admin/admin.

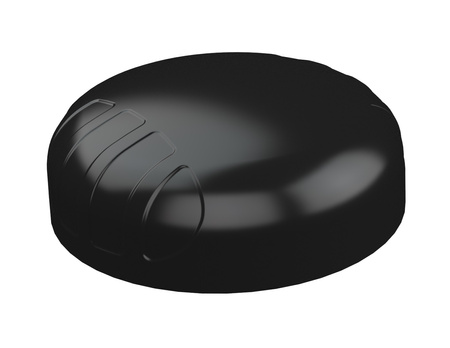

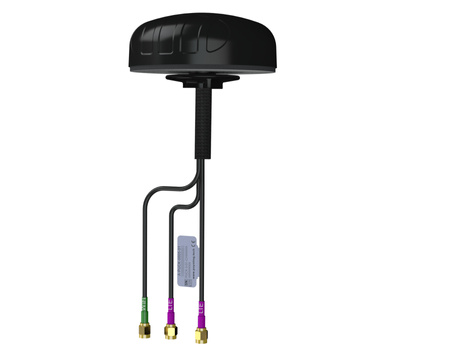

Poynting PUCK-8 2X2 LTE Breitband Rundstrahl-Panelantenne (MIMO) 6 dBi, Wi-Fi 7.5 dBi
Die neue PUCK-Serie von Poynting bietet Antennen mit kleinem Profil für den Einsatz in den Bereichen IoT/M2M, intelligente Zähler, intelligente Versorgungseinrichtungen, Transport, Schifffahrt und Landwirtschaft. Die PUCK-8 besteht aus einem 3-in-1-Antennensystem in einem einzigen Gehäuse, das 2×2 MIMO LTE und Wi-Fi (Dual-Band 2,4 GHz und 5 GHz) bietet. Die 2×2 Cellular MIMO-Antennen (für 2G / 3G / 4G) unterstützen den Frequenzbereich von 698 MHz bis 3800 MHz, einschließlich der beliebtesten internationalen LTE-Bänder. Die Antenne bietet eine Dualband-Wi-Fi-Antenne, die gleichzeitig 2,4- und 5-GHz-Bänder bietet und 802.11ni 802.11ac / ax unterstützt. PUCK übertrifft die Leistung vieler Mitbewerber aufgrund der Aufmerksamkeit, die dem Design dieser Hochleistungsantenne gewidmet wurde. Die Strahlungsdiagramme aller strahlenden Elemente bieten eine hervorragende Balance zwischen Rundstrahlcharakteristik, Diversität der Diagramme und guten Strahlungseigenschaften in der gewünschten Höhe, was bei Antennen von so geringer Größe oft übersehen wird. Trotz ihrer geringen Größe bietet diese Antenne eine hervorragende Leistung, insbesondere in den höheren Frequenzbändern, wo die Leistung für den LTE-Durchsatz und die Verbindungsstabilität entscheidend ist. Diese Antenne ist so konzipiert, dass beide LTE-Ports mit dem Router/Gerät verbunden sind, um die beste Leistung zu gewährleisten. Sehen Sie sich andere Derivate der PUCK-Serie an, die sich besser für SISO-Anwendungen eignen.
Produktmerkmale
-
Hochleistungs-Mehrfrequenz-3-in-1-Antenne - 2G / 3G / 4G / LTE-Antenne (bereit für 5G)- LTE (2X2 MIMO), Dual-Band-Wi-Fi (SISO)) -Breitbandspektrum einschließlich3,5-GHz-CBRS-Band - unabhängig von der Grundfläche
-
Robustes, vandalismusgeschütztes und wasserdichtes Antennengehäuse (IP 68)- Ideal für Transport-, Schifffahrts- und IoT/M2M-Anwendungen - Ultra-veZAtile Montageoptionen für einfache Installation
Antennenanwendungen
-
Intelligente Versorgungsunternehmen: intelligente Energie-, Gas- und Wassermessung - Intelligente Gebäude:
klimakontrolle, Zugangskontrolle, Sicherheit, Bewässerung - Industrielle Automatisierung, Robotik und andere M2M-Systeme- Digitale Beschilderung- Lager und Logistiksysteme- Verkehr (Busse, Versorgungsunternehmen und öffentliche Sicherheit)- Kommunikation, Telemetrie und Automatisierung von Bergbaufahrzeugen und -maschinen (M2M und IoT) - Landwirtschaftliche Maschinen- Maritim: kleine Boote, Yachten in Küstennähe oder in Binnengewässern
Leistungsdiagramme für Antennen
Spannungs-Wellen-Verhältnis (VSWR)*
VSWR ist ein Maß für die Effizienz der Übertragung von Hochfrequenzleistung von der Stromquelle über die Übertragungsleitung zur Last.
In einem idealen System werden 100% der Leistung übertragen, was einem VSWR von 1:1 entspricht. Die PUCK-8 bietet eine hervorragende Leistung auf allen Bändern mit einem VSWR von 2,5: 1 über 85% der Bandbreite
Verstärkung in dBi
6dBi ist die Spitzenverstärkung in allen Bändern von 698-960, 1710-2700 und 3400-3800 MHz 7,5 dBi ist die Spitzenverstärkung in allen Bändern 2400-2500 und 5000-5800 MHz
-Verstärkung bei 698-960 MHz: -
1 dBi - Verstärkung bei 1710-270 MHz: 6 dBi
- Verstärkung bei 3400-3800 MHz: 6 dBi
-Verstärkung bei 2400-2500MHz MHz:
1,2 dBi - Verstärkung bei 5000-5800MHz MHz: 7,5 dBi
Abstrahlungsmuster
Präsentation der PUCK-8 Breitbandantenne (Video)
link: https://youtu.be/wQ7WTtjMNPM
Links zu anderen PUCK-8 Videos:Unboxing - https://youtu.be/AfL5b7pRWbk
PUCK Hochspannungstest - https://youtu.be/A-3FVcQjK-I
PUCK Windkanal-Test - https://youtu.be/Yga3oqAGly0
Dauertest - https://youtu.be/MS_gkMZ26tE
Aufbau von 4x4 MIMO Lösungen - https://youtu.be/YsRRjBAfX4k

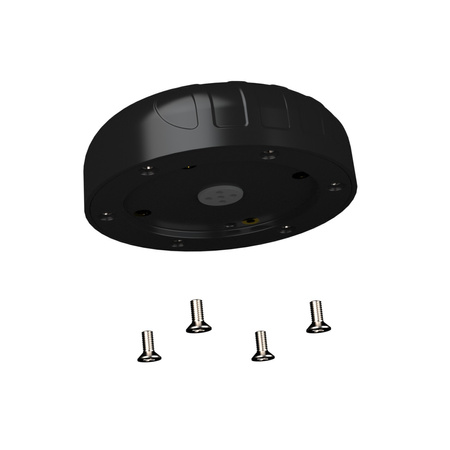

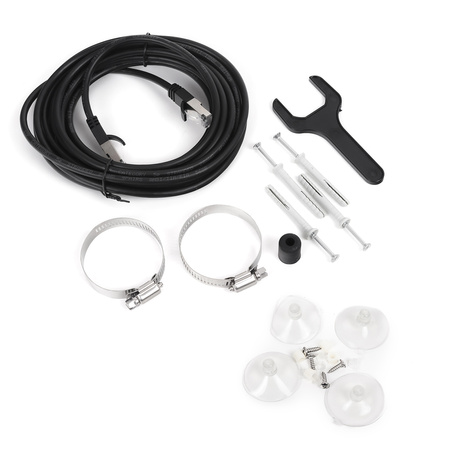

Mehrere Montageoptionen
Die neue PUCK-Antennenserie von Poynting bietet eine einfache Installation mit mehreren Montageoptionen. Diese umfassen standardmäßig:
- Pivot-Montage - zwei verschiedene Längen im Lieferumfang enthalten (40 mm und 80 mm)
- Vertikale Mastmontage (Innen- und Außenmontage für kleinere und größere Masten)
- Horizontale Mastbefestigung (z. B. Marineschienen)

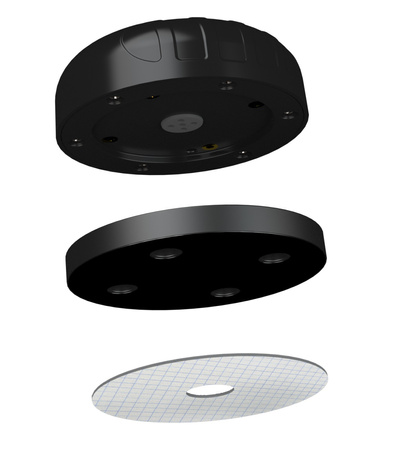

- Magnetische Befestigung
- Oberflächenmontage (doppelseitiges Klebeband)
- Wandbefestigung
Wichtigste technische Merkmale:
Technische Daten
Klicken Sie hier für die vollständige technische Dokumentation der Antenne.
