Multiswitch końcowy 9/8 Spacetronik E-Series MS-0908E
Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T/T2. Urządzenie umożliwia dystrybucję sygnału satelitarno-naziemnego i podłączenie do 8 gniazd abonenckich RTV-SAT, tunerów satelitarnych, tunerów DVB-T itd...
Do czego podłączyć multiswitch E-Series?
Multiswitch automatycznie rozpoznaje rodzaj sygnału, jaki będzie przekazywany do tunerów. W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m lub anteny telewizji naziemnej. Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych. Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza, dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia
Gdzie zamontować multiswitch Spacetronik?
Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:
- lokalizacji z dala od wpływu warunków atmosferycznych
- zabezpieczenia przed dostępem osób postronnych
- odpowiedniej wentylacji
Schemat instalacji
Instalacja multiswitcha Spacetronik wersji Eco jest banalnie prosta. Po lewej stronie multiswitcha możemy znaleźć 8 wejścia sygnału satelitarnego oraz 1 wejście Terriestal. Po prawej stronie znajduje się gniazdo wejściowe zasilania. Pozostałe elementy to wyjścia sygnału zsumowanego - SAT + DVB-T/T2
Co można podłączyć do multiswitch'a?
- dwa wejścia sygnału z konwertera SAT Quattro
- jedno wejście sygnału naziemnego DVB-T/T2
- 8 wyjść sygnału zsumowanego SAT+DVB-T/T2

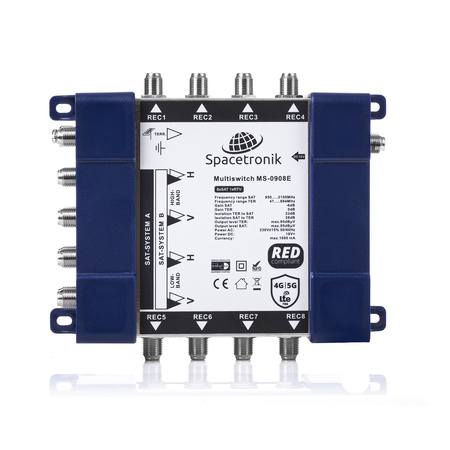

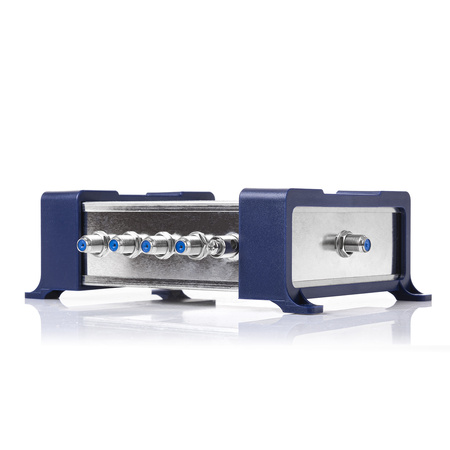

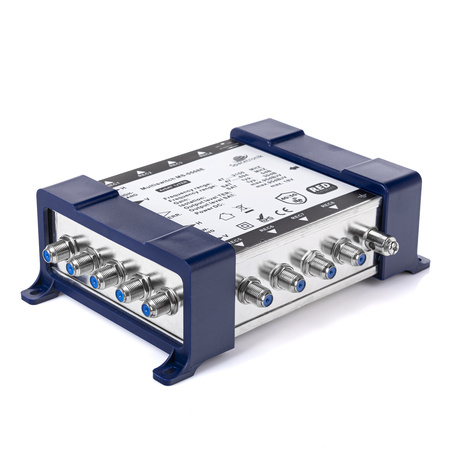

UWAGA! Zdjęcie poglądowe
Specyfikacja techniczna multiswitcha 9/8
Liczba wejść: 8 SAT, 1 TERLiczba wyjść: 8
Złącza: F żeńskie
Zakres częstotliwości SAT: 950-2150MHz
Zakres częstotliwości TER: 47-694MHz
Zysk SAT: -3 do 6dB
Zysk TER: -3 do 4dB
Izolacja TER do SAT: 30dB
Izolacja SAT do TER: 28dB
Izolacja separacji polaryzacji H/V: 25dB
Izolacja out - out TER: 22dB
Izolacja out - out SAT: 30dB
Tłumienie odbić SAT wejście: 10dB
Tłumienie odbić SAT wyjście: 7dB
Tłumienie odbić TER wejście: 11dB
Tłumienie odbić TER wyjście: 8dB
Poziom wyjściowy SAT(IMD3 - 35dB): 100dB?V
Poziom wyjściowy TER(IMD3 - 60dB): 88dB?V
Impedancja wejścia / wyjścia: 75Ohm
Zasilanie: max. 18V
