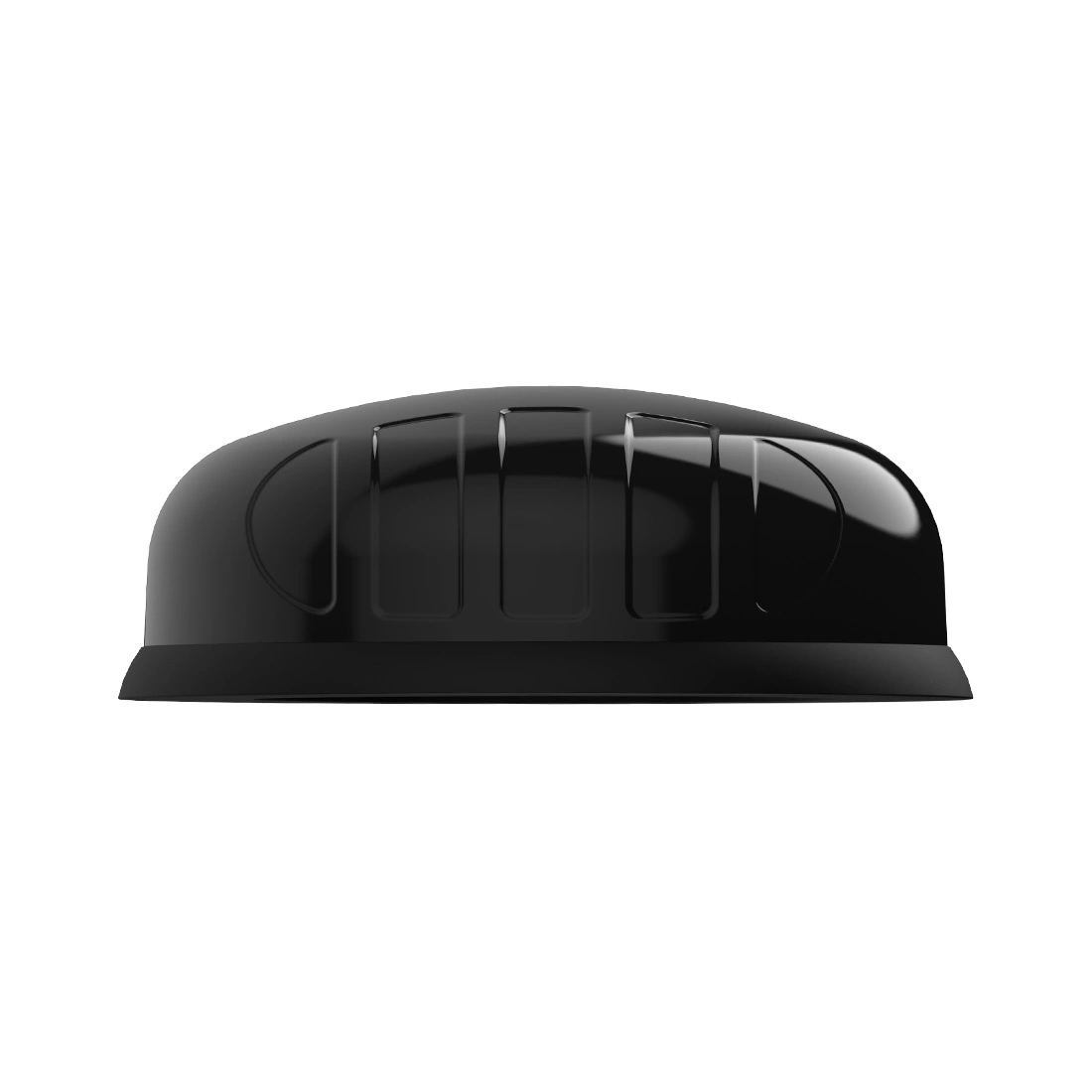

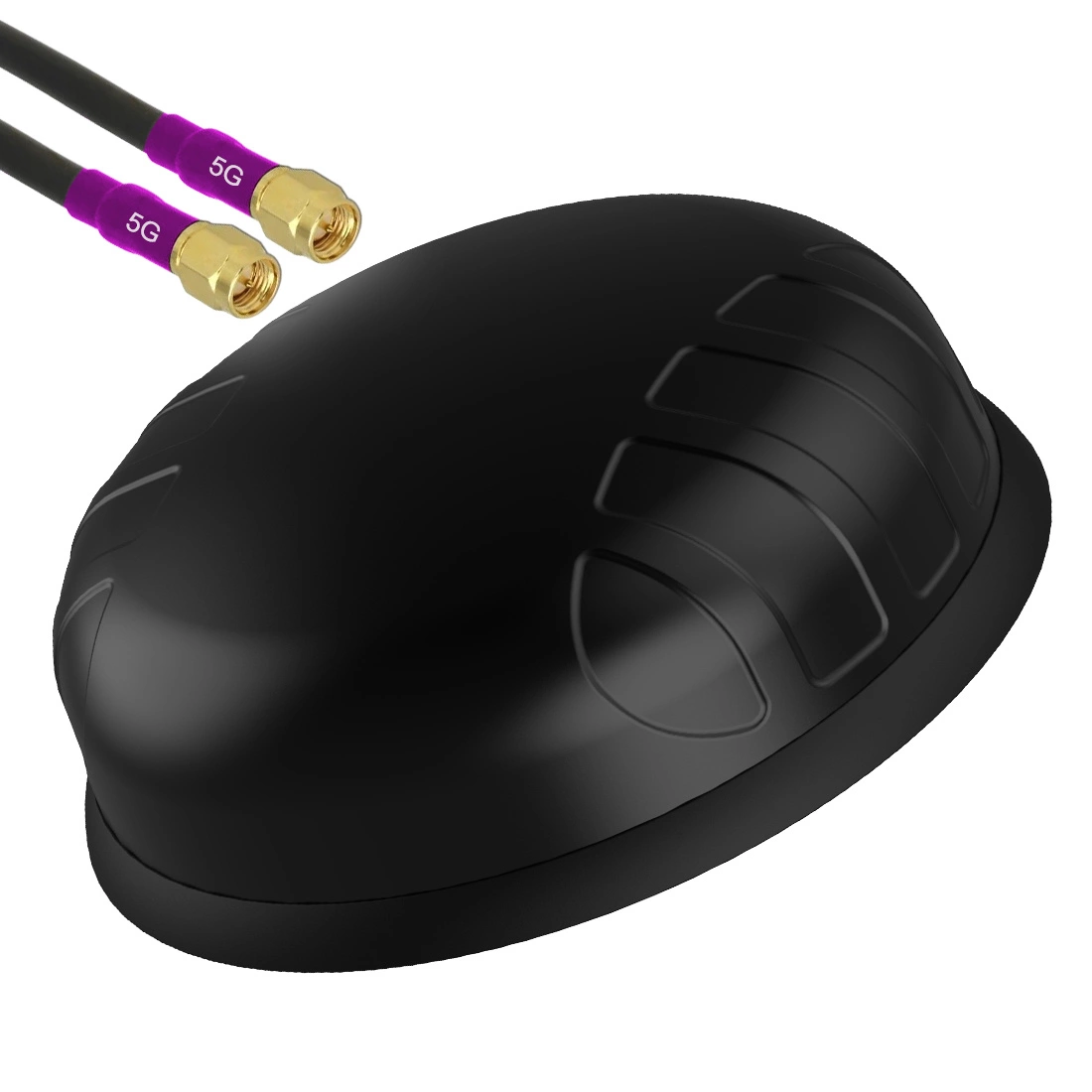

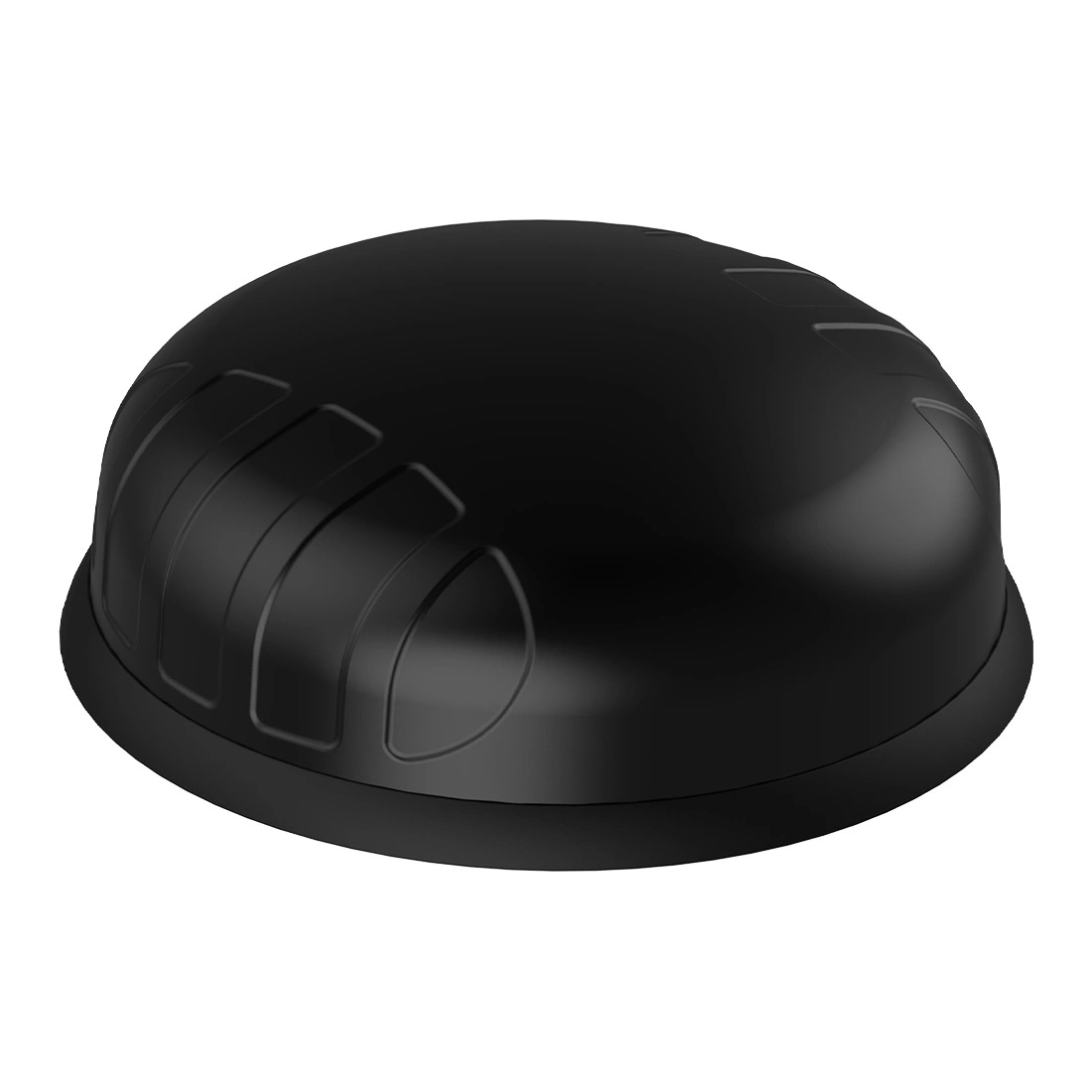

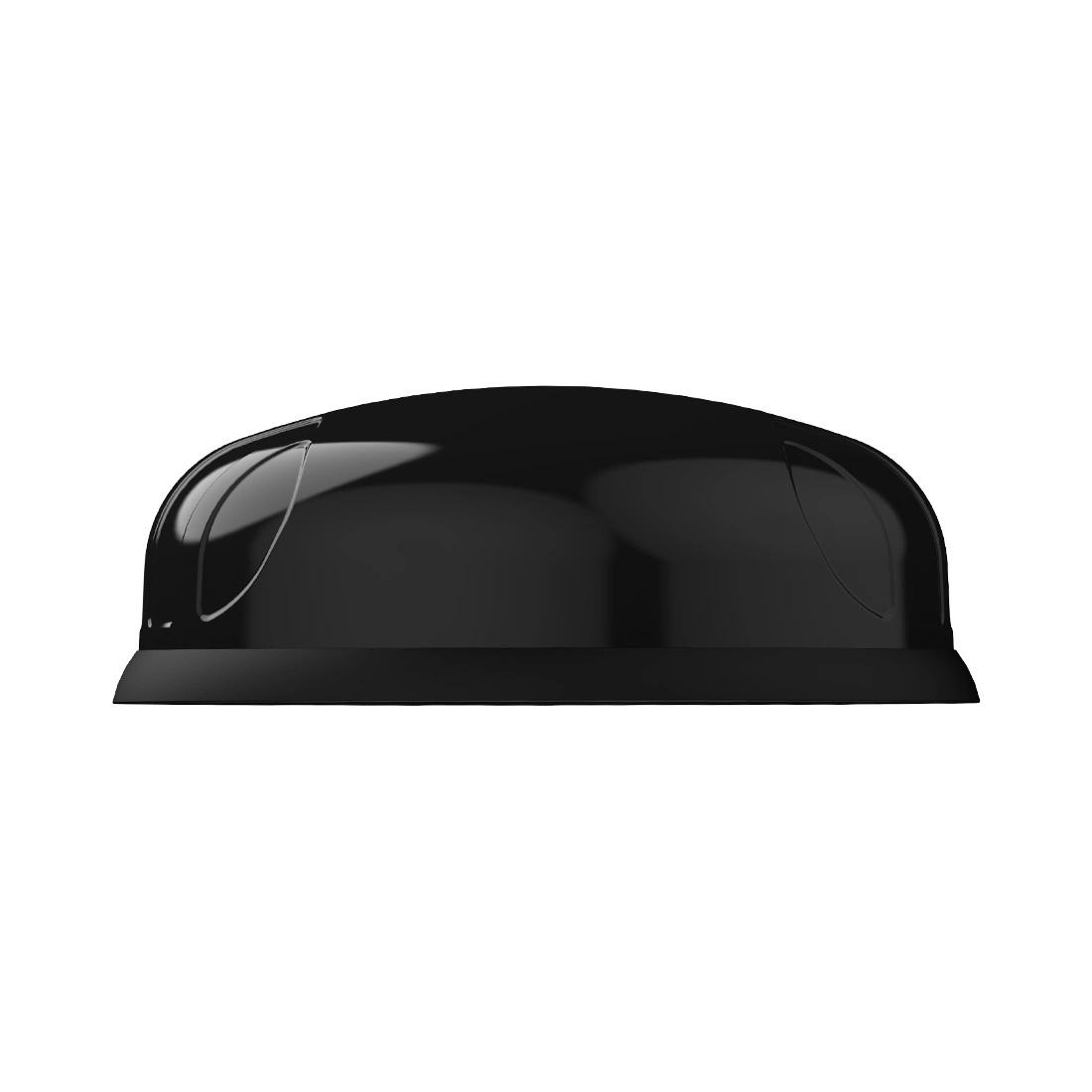

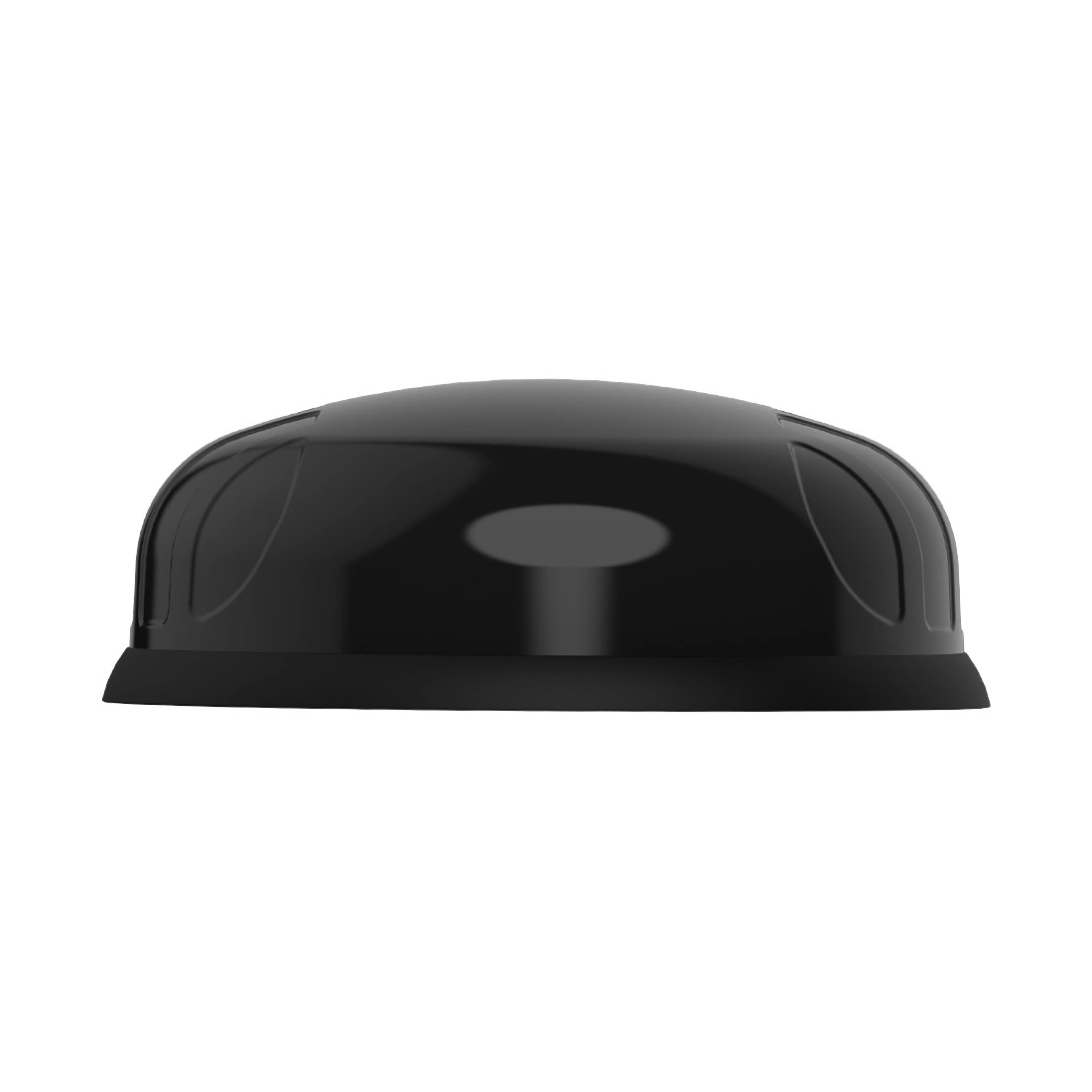

Szerokopasmowa panelowa antena dookólna Poynting PUCK-2 LTE MIMO 6 dBi
Nowa seria PUCK firmy Poynting oferuje małe anteny panelowe profilowe do użytku w IoT / M2M, inteligentnych licznikach, inteligentnych usługach użyteczności publicznej, transporcie, żegludze morskiej i rolnictwie. PUCK-2 składa się z systemu antenowego 2 w 1 w jednej obudowie z antenami 2 × 2 MIMO LTE (dla 2G / 3G / 4G), które obejmują pasmo od 698 do 3800 MHz, najpopularniejsze międzynarodowe pasma LTE . PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Charakterystyka promieniowania wszystkich elementów promieniujących zapewnia doskonałą równowagę między dookólnością, różnorodnością wzorców i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są bardziej odpowiednie do zastosowań SISO.
Cechy produktu
- 2w1 LTE o wysokiej wydajności i odbiorze wielu częstotliwościach - Antena 2G / 3G / 4G / LTE (gotowa na 5G) - Dla technologi LTE (2X2 MIMO) - Szerokopasmowa - obejmuje szerokie pasmo częstotliwości, w tym pasmo CBRS 3,5 GHz - Niezależna od płaszczyzny podłoża - Solidna, wandaloodporna i wodoodporna obudowa (IP 68) - Idealna do transportu, zastosowań morskich i IoT / M2M - Opcje montażu Ultra-veZAtile dla łatwej instalacji
Zastosowanie anteny

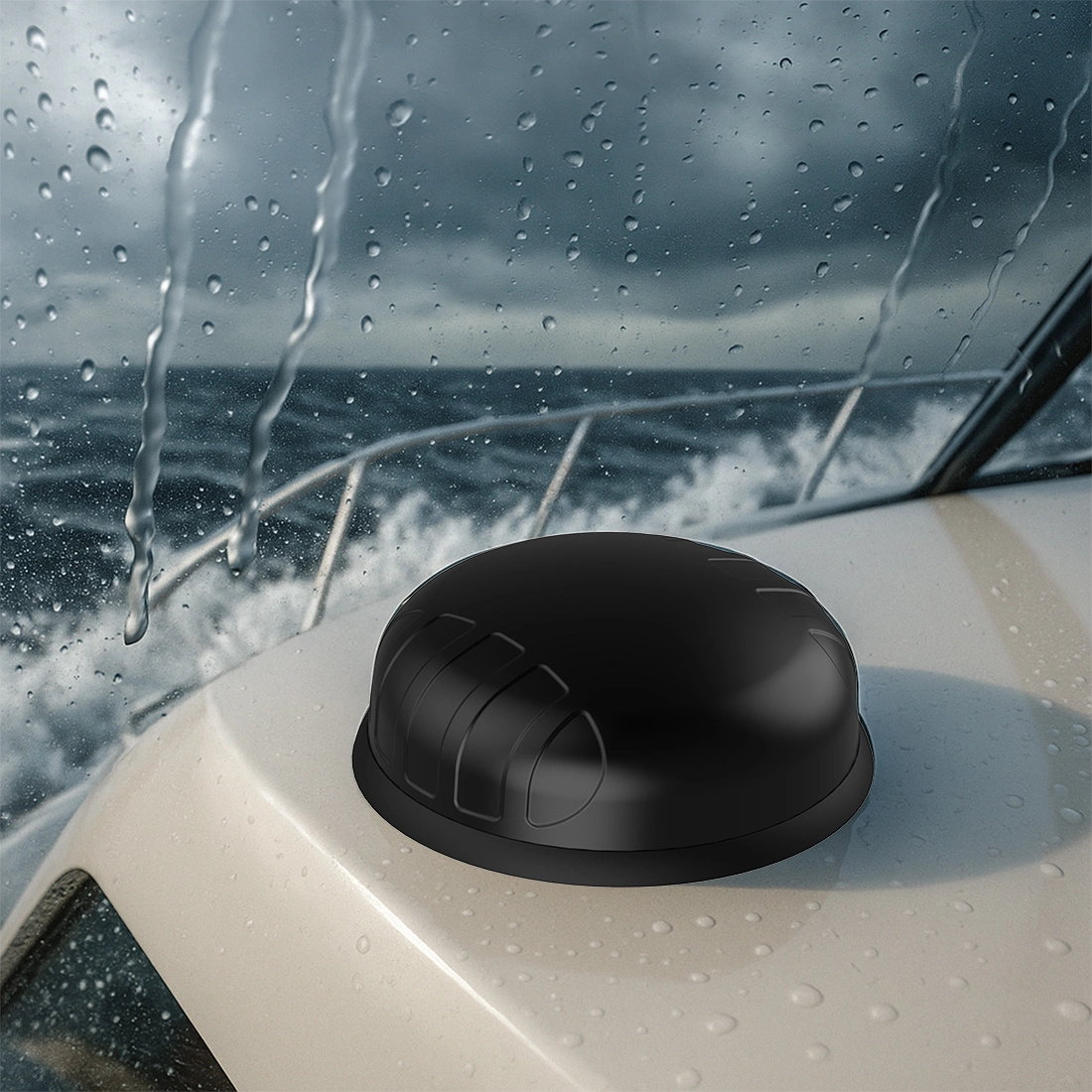

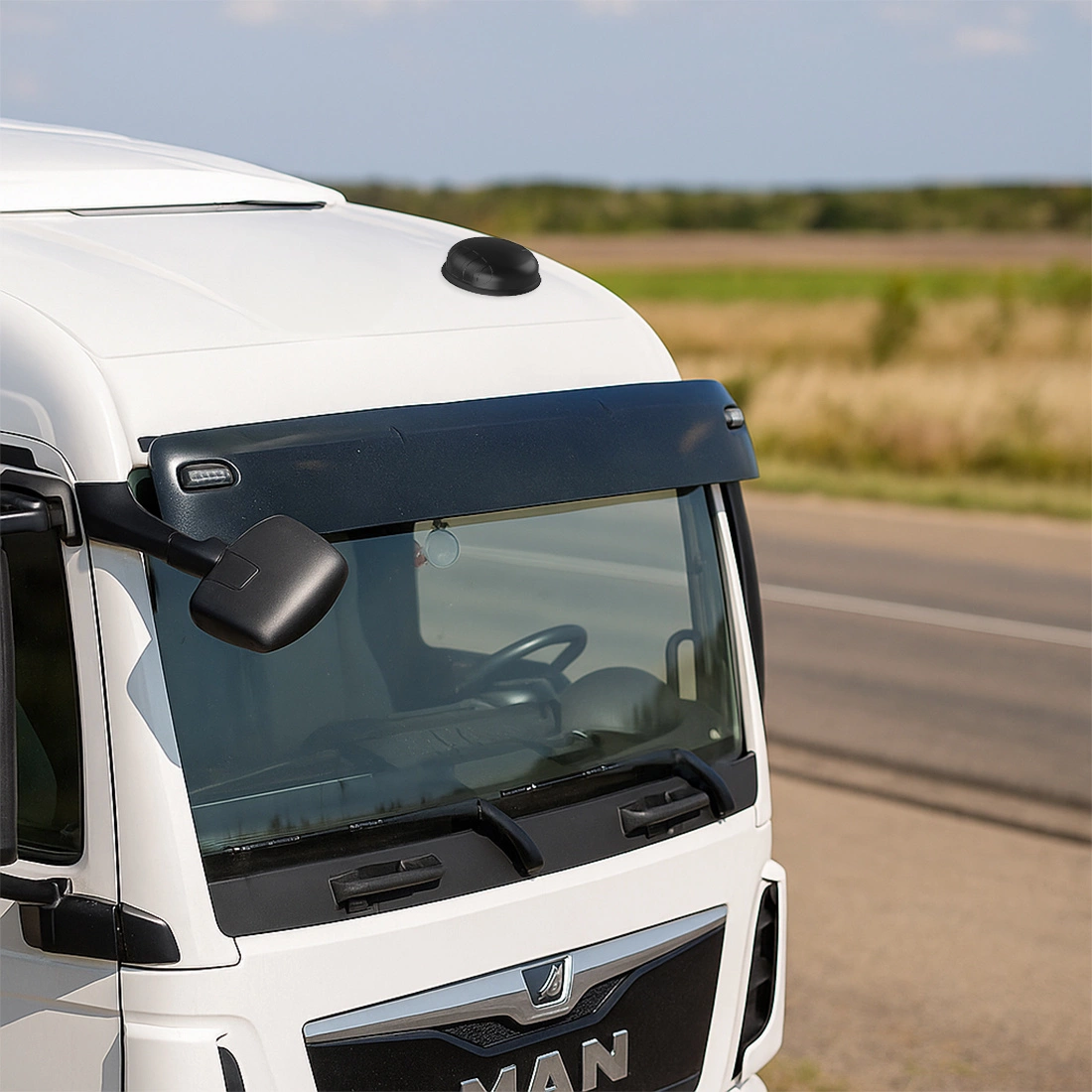

- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody - Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie - Digital Signage - Magazyny i systemy logistyczne - Automatyka przemysłowa, robotyka i inne systemy M2M - Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne) - Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT) - Maszyny rolnicze - Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych
Wykresy wydajności anteny
Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1: 1, PUCK-1 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ?2,5: 1 ponad 85% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960,1710-2700 i 3400-3800 MHz - Zysk dla różnych pasm: -1dBi @ 698-960MHz - Zysk dla różnych pasm: 6 dBi przy 1710-2700 MHz - Zysk dla różnych pasm: 6 dBi przy 3400-3800 MHz

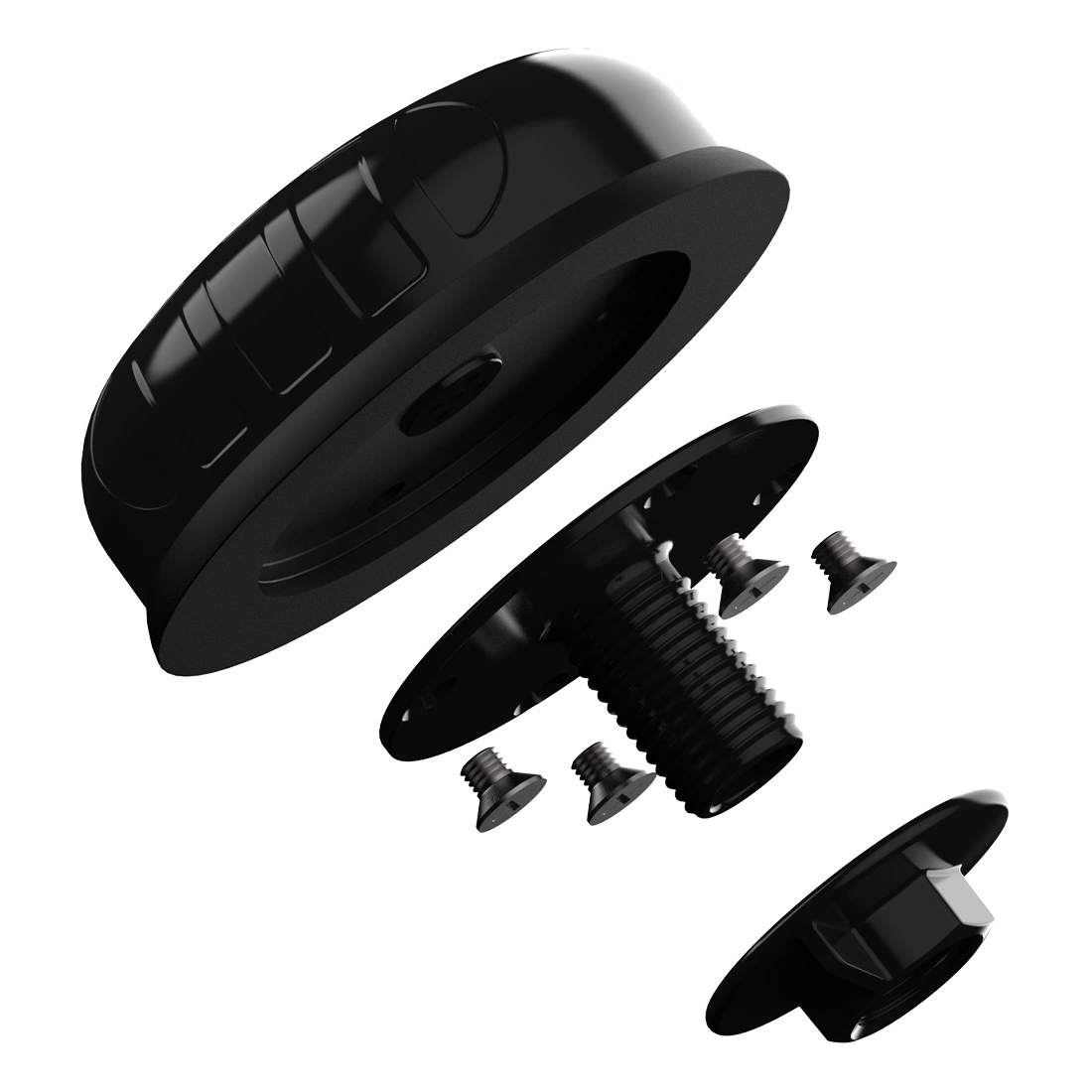

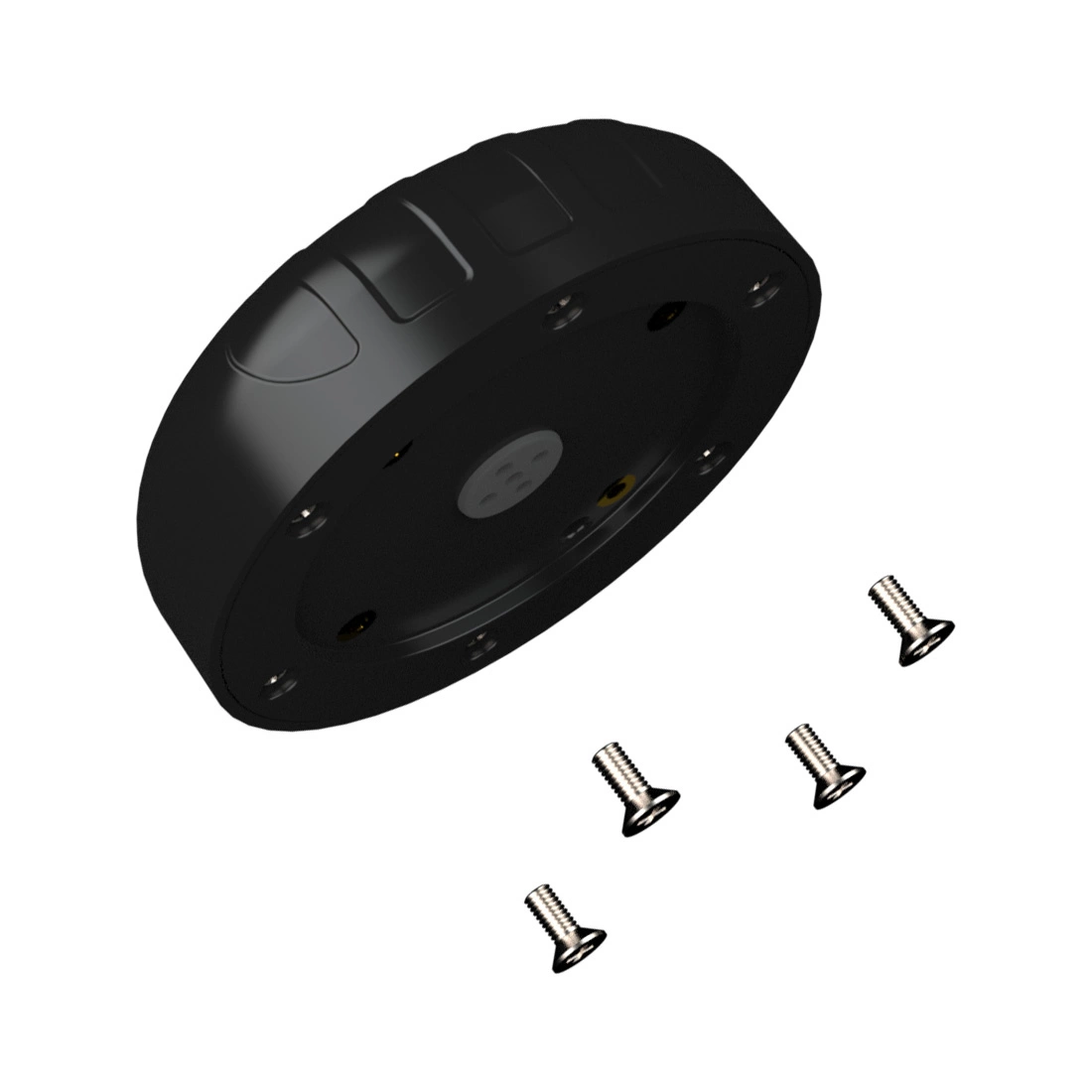

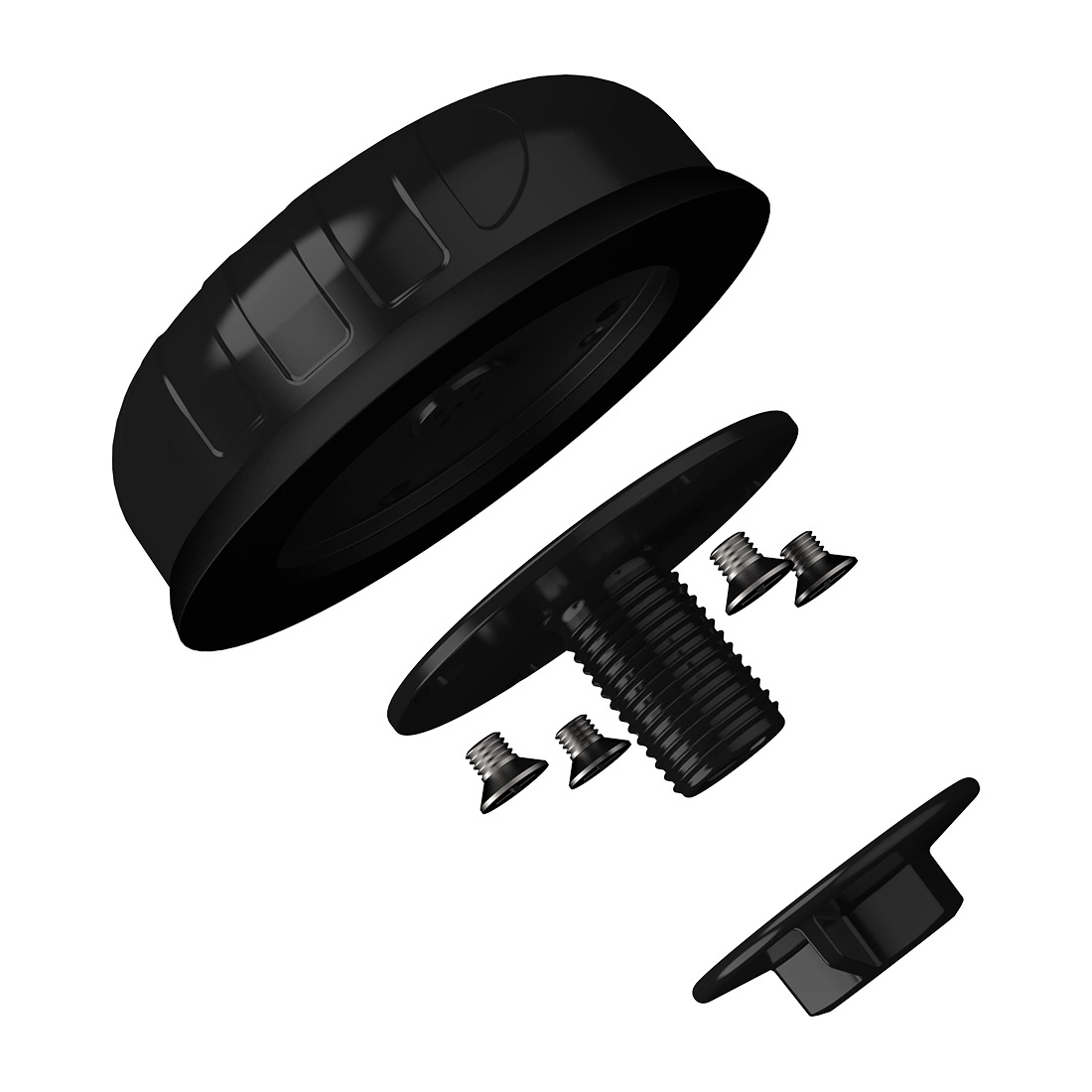

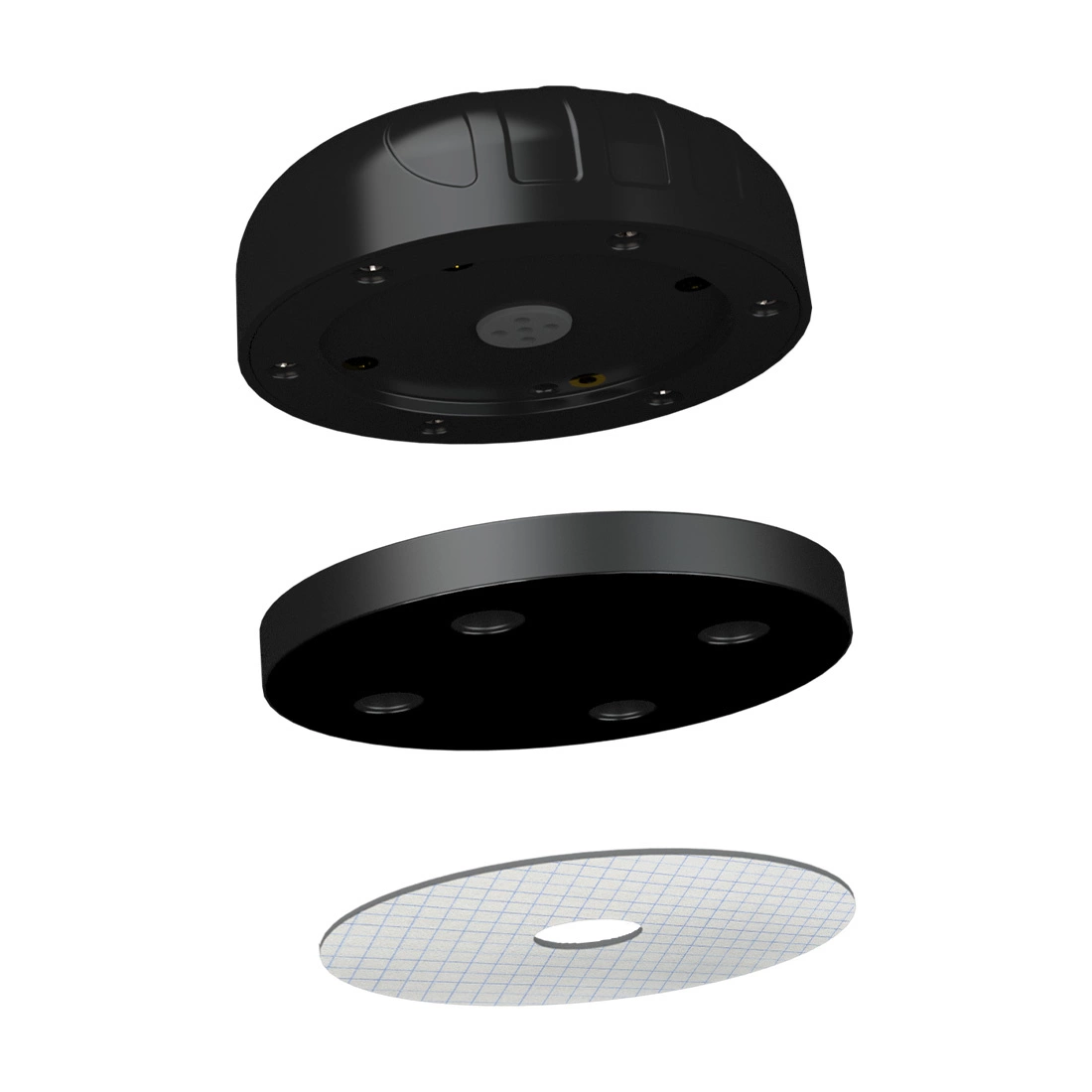

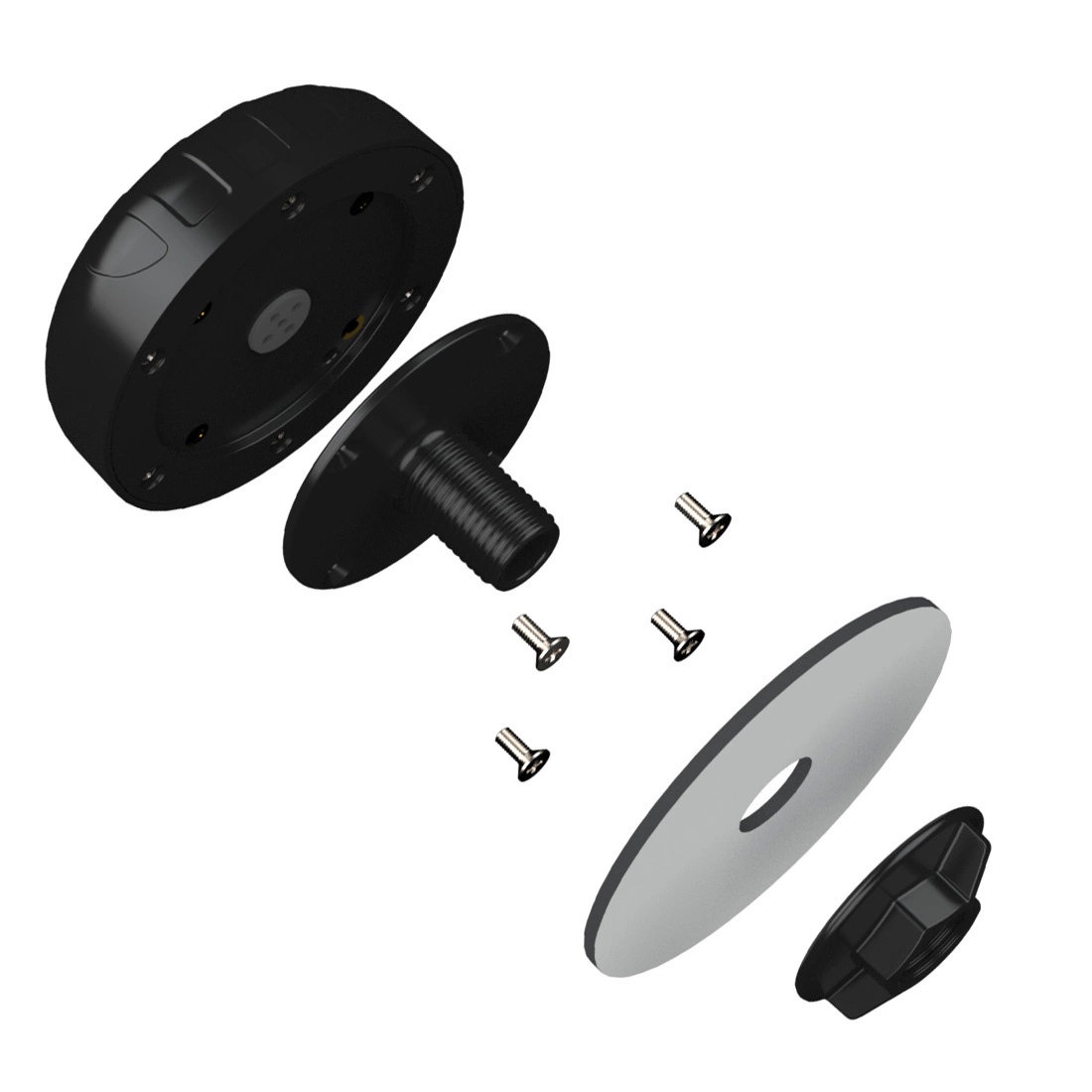

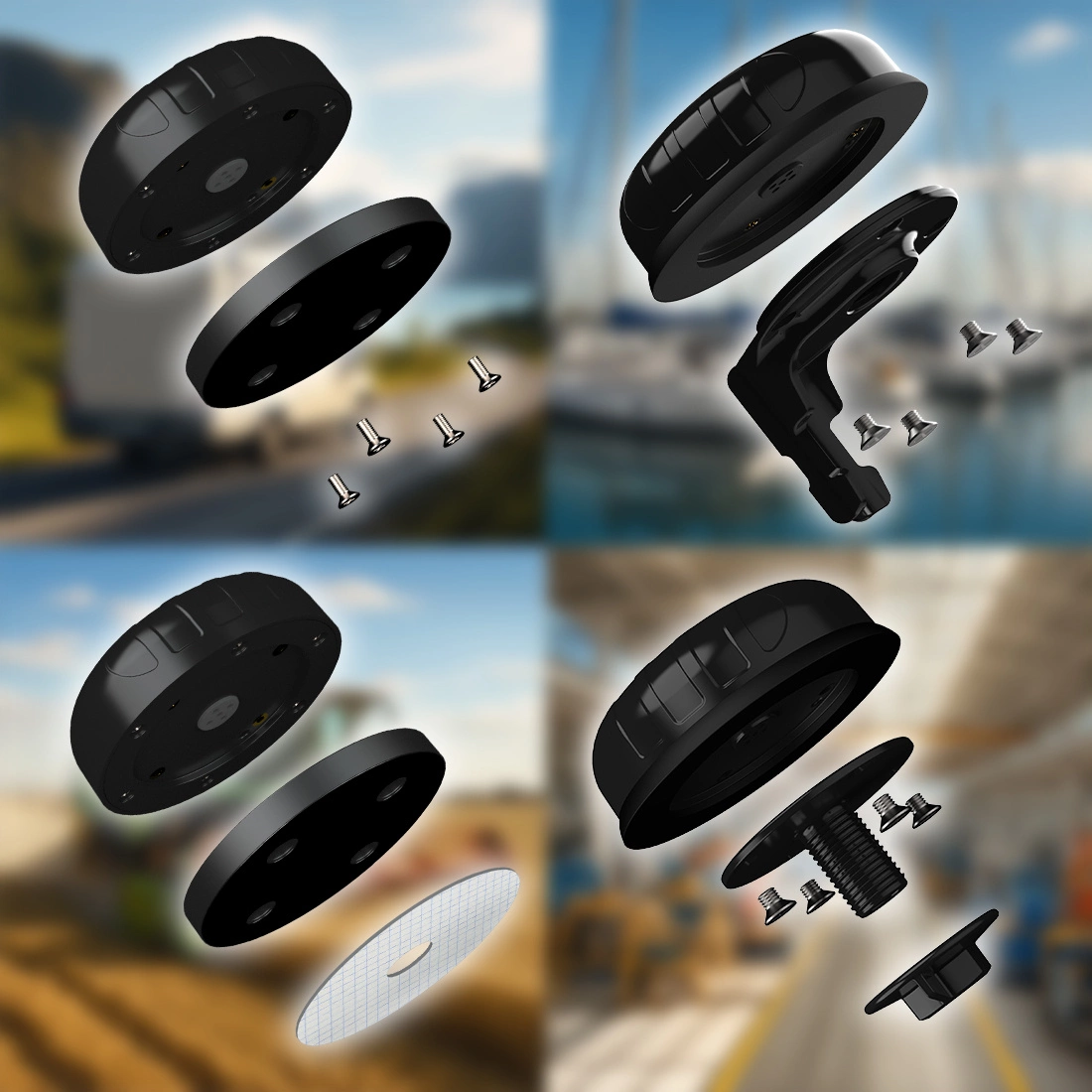

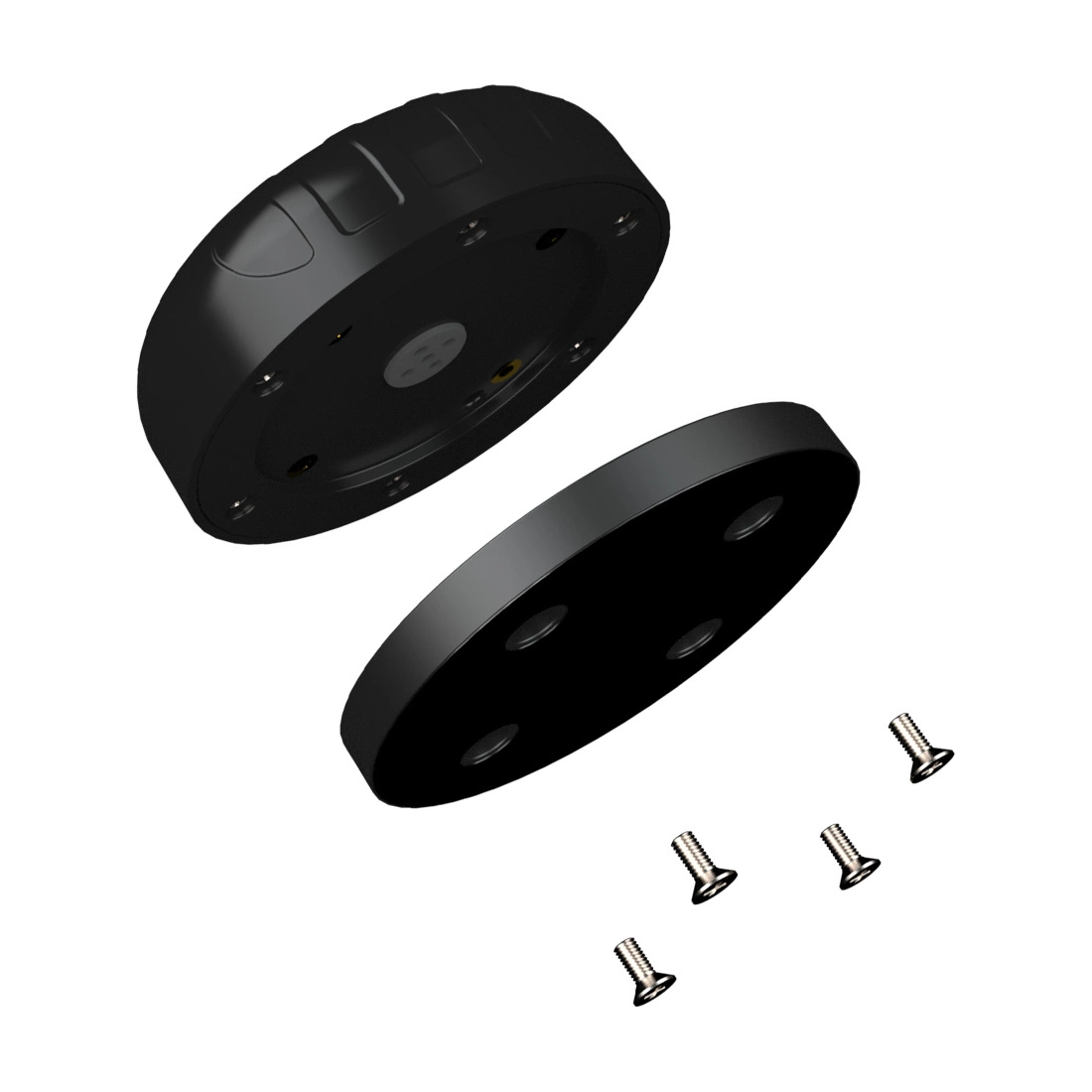

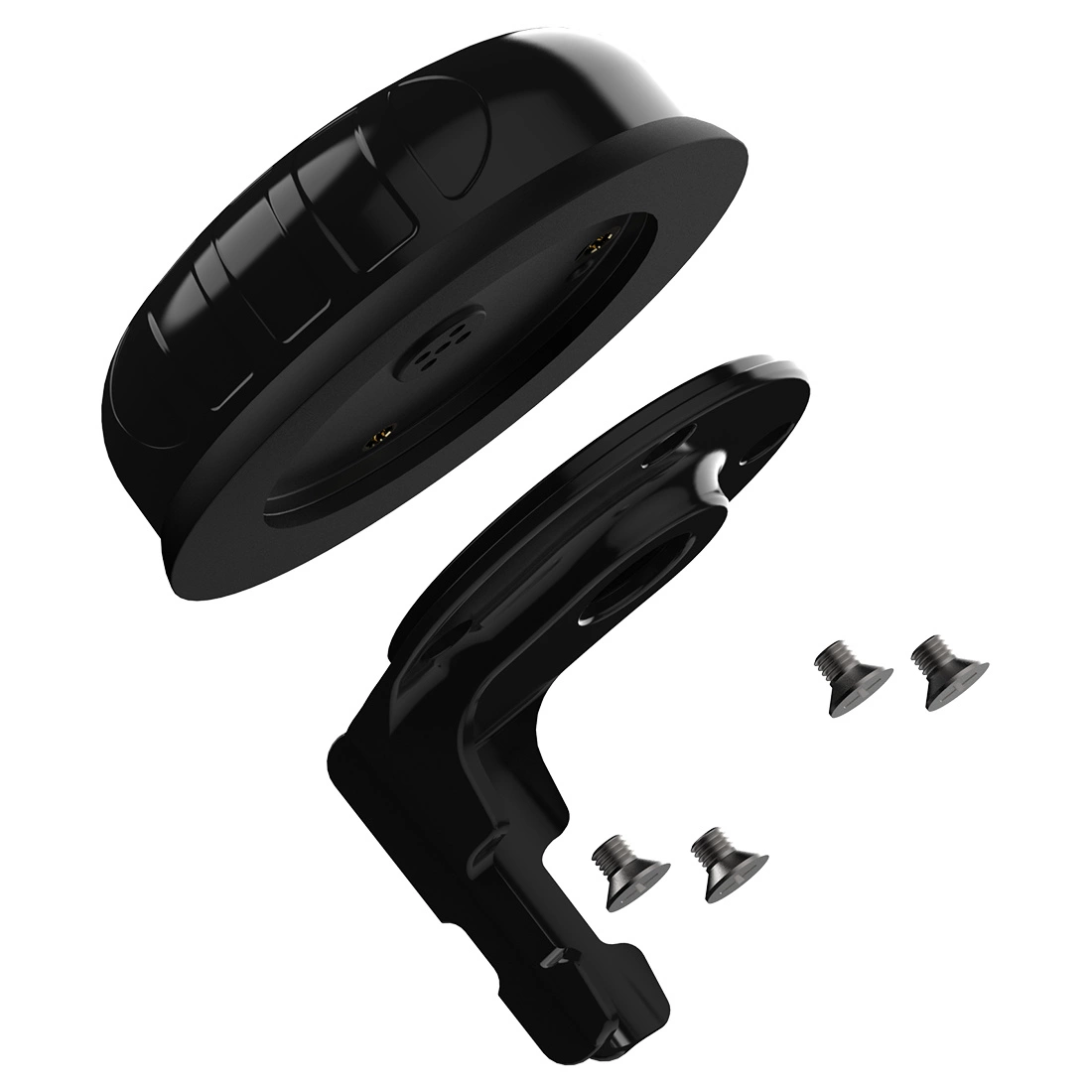

Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo: - Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm) - Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów) - Poziomy montaż na słupie (np. Szyny morskie) - Mocowanie magnetyczne - Montaż powierzchniowy (taśma dwustronna) - Mocowanie ścienne
Najważniejsze cechy techniczne:
Specyfikacja techniczna
Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
