Jesteśmy autoryzowanym dystrybutorem Poynting. Kupujesz sprzęt z oficjalnej dystrybucji, z pełną gwarancją i wsparciem technicznym.

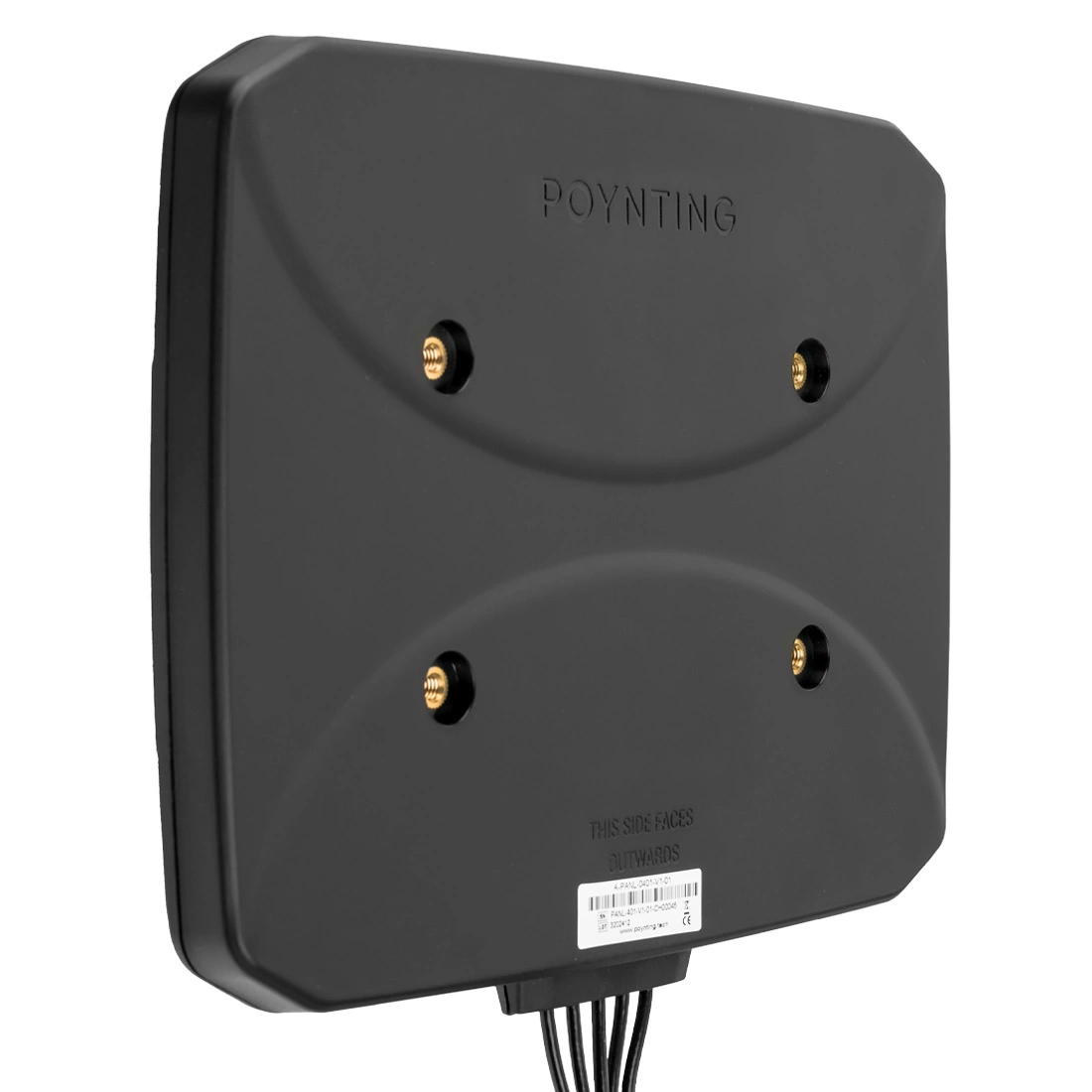

Poynting PANL-401 to kompaktowa antena panelowa LTE/5G (410–6000 MHz) z wbudowanym GNSS (GPS L1/L5). Zapewnia zysk do 7.8 dBi, technologię MIMO 4×4 z polaryzacją krzyżową i odporną obudowę IP65/IK08. W komplecie 5 przewodów RTK-031 (2 m, SMA M) oraz montaż na przyssawki i taśmy Velcro.
Szerokie pasmo 410–6000 MHz – obsługa wszystkich sieci LTE i 5G
Zysk 0.5–7.8 dBi – stabilne wzmocnienie sygnału w całym zakresie częstotliwości
Technologia MIMO 4×4 + GNSS – cztery kanały LTE/5G i jeden GPS L1/L5
Charakterystyka panelowa, niskoprofilowa – kompaktowa konstrukcja do zastosowań mobilnych i
stacjonarnych
Polaryzacja krzyżowa (pionowa i pozioma) – pełne wsparcie technologii MIMO
Odporność IP65 i IK08 – ochrona przed pyłem, wodą i uszkodzeniami mechanicznymi
Radom z UV Stable ASA – odporność na promieniowanie UV, sól i wilgoć
Stabilność na wietrze – testowana do 160 km/h
Łatwy montaż – przyssawki i taśmy Velcro w zestawie
Kable RTK-031 (2 m) – 4× LTE/5G + 1× GNSS zakończone złączami SMA (M)

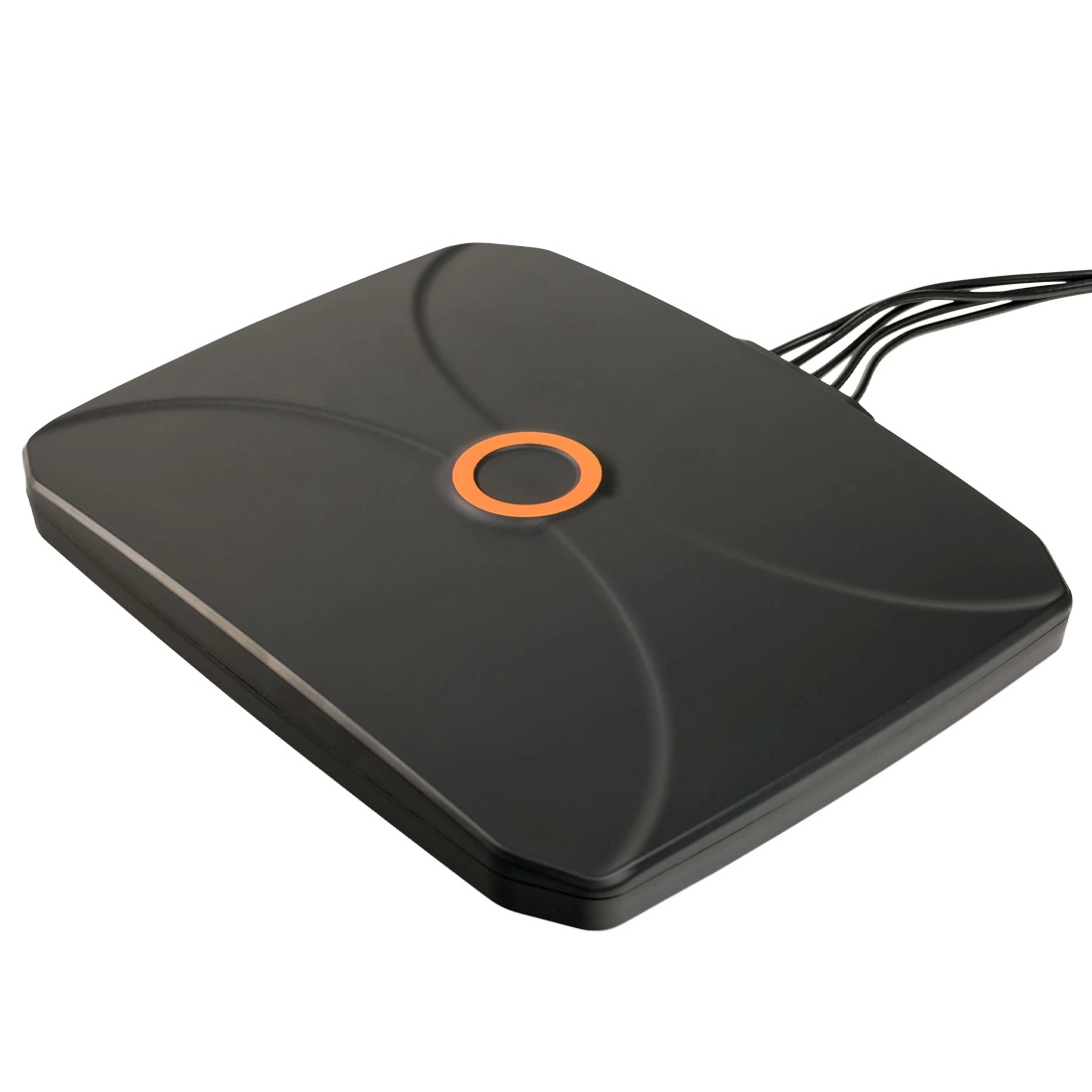

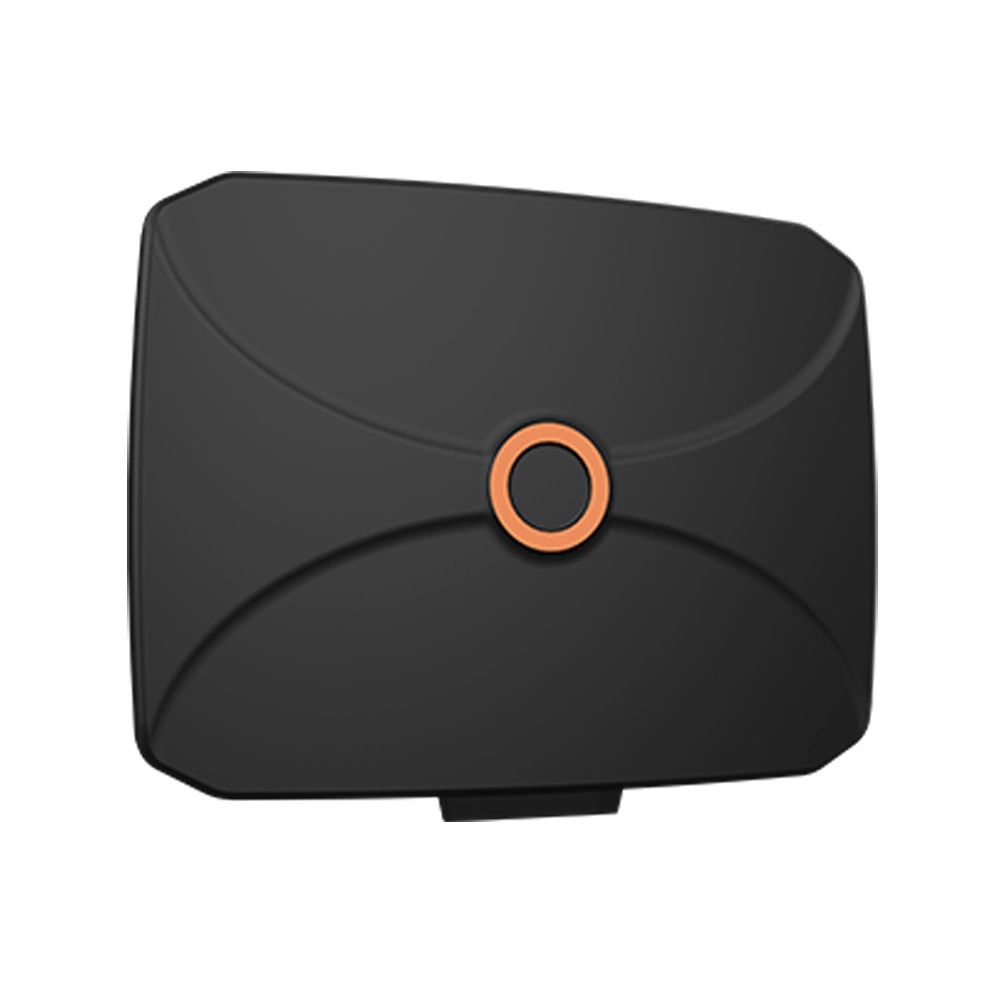

PANL-401 to kompaktowa, panelowa antena szerokopasmowa pracująca w zakresie LTE/5G (410–6000 MHz), wyposażona dodatkowo w moduł GNSS (GPS L1/L5). Dzięki technologii MIMO 4×4 z polaryzacją krzyżową zapewnia stabilną i wydajną łączność w różnych scenariuszach – od systemów M2M i IoT po internet domowy, biurowy, mobilny i zastosowania przemysłowe.
Obudowa z UV Stable ASA w kolorze czarnym gwarantuje odporność na promieniowanie UV, sól i wilgoć. Klasa szczelności IP65, odporność mechaniczna IK08 oraz testy mgły solnej (MIL-STD 810G / ASTM B117) potwierdzają, że antena jest przygotowana do pracy w trudnych warunkach środowiskowych – zarówno wewnątrz, jak i na zewnątrz budynków.
Antena Poynting PANL-401 (A-PANL-0401-V1-01) obsługuje pełne pasma LTE/5G w zakresie 410–6000 MHz oraz posiada wbudowany moduł GNSS (GPS L1/L5). Dzięki temu współpracuje z większością nowoczesnych routerów, modemów i urządzeń przemysłowych 4G/5G oraz systemów nawigacyjnych.
Zysk sygnału dopasowany do pasma
• 0.5 dBi @ 410–470 MHz
• 4 dBi @ 617–960 MHz
• 4 dBi @ 1427–1517 MHz
• 5 dBi @ 1710–2700 MHz
• 7.8 dBi @ 3300–4200 MHz
• 7 dBi @ 4400–6000 MHz
Takie parametry gwarantują stabilną i wydajną łączność w różnych scenariuszach – od systemów telemetrycznych
i M2M po internet domowy, biurowy (FWA) i mobilny.
Elastyczna integracja (MIMO 4×4 + GNSS)

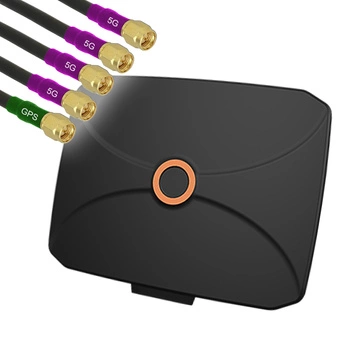

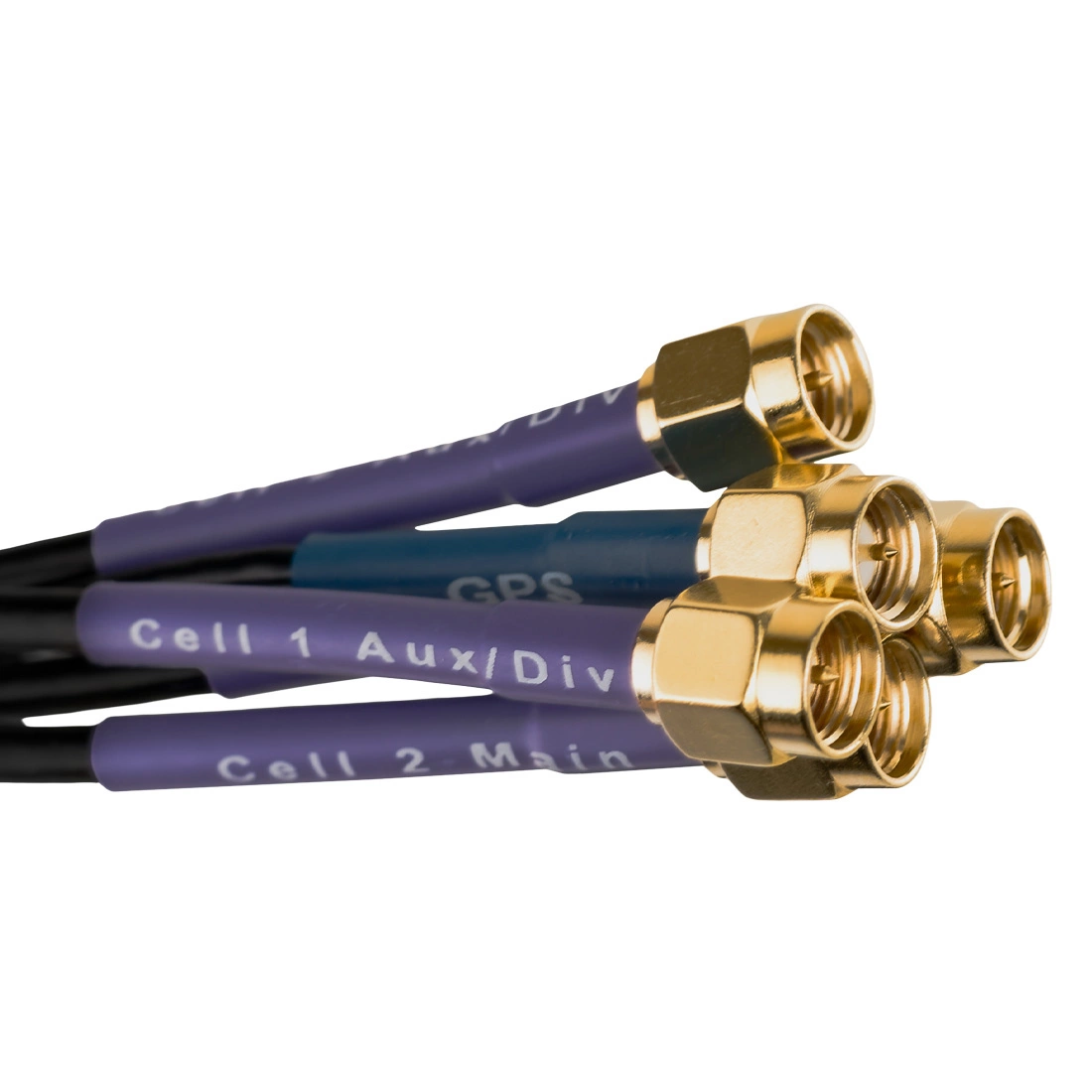

Antena posiada 4× przewód RTK-031 (2 m) dla LTE/5G oraz
1× przewód RTK-031 (2 m) dla GNSS, wszystkie zakończone
złączami SMA (M). Krzyżowa polaryzacja (pionowa i pozioma) zwiększa
niezawodność łącza w konfiguracji MIMO 4×4, a dodatkowy kanał GNSS umożliwia dokładne pozycjonowanie.

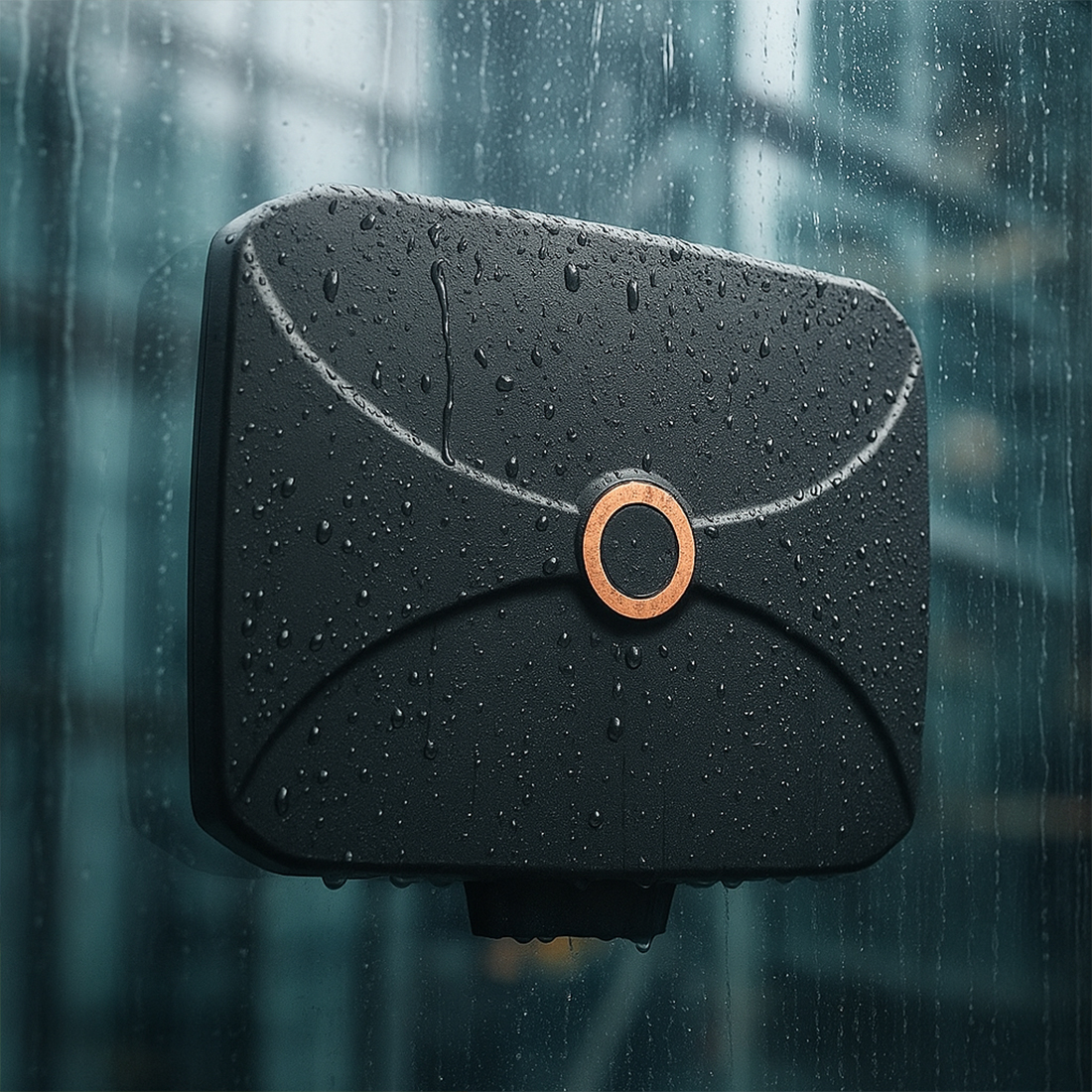

PANL-401 została zaprojektowana do pracy w najbardziej wymagających środowiskach – zarówno wewnątrz, jak i na zewnątrz budynków. Spełnia normę IP65, co oznacza pełną ochronę przed pyłem oraz odporność na strugi wody z każdej strony. Klasa odporności mechanicznej IK08 chroni antenę przed uderzeniami i wibracjami.
Antena została przetestowana pod kątem odporności na wiatr do 160 km/h, co gwarantuje niezawodne działanie nawet w trudnych warunkach pogodowych.
Obudowa z UV Stable ASA w kolorze czarnym zapewnia odporność na korozję, wilgoć (do 98%) oraz długotrwałe nasłonecznienie. Antena spełnia normy MIL-STD 810G i ASTM B117 dotyczące mgły solnej, a klasa palności UL 94-HB potwierdza bezpieczeństwo materiałowe.
PANL-401 to kompaktowa, panelowa antena szerokopasmowa
LTE/5G (410–6000 MHz) z wbudowaną anteną GNSS (GPS L1/L5). Dzięki
technologii krzyżowej polaryzacji MIMO 4×4 zapewnia stabilne połączenia w zróżnicowanych
środowiskach. Doskonale sprawdzi się w takich zastosowaniach jak:
• pojazdy i transport – niezawodna łączność mobilna i nawigacja GNSS
• Fixed Wireless Access (FWA) – szybki internet LTE/5G dla domów i biur
• systemy bezpieczeństwa publicznego i służby ratunkowe – ciągłość komunikacji w sytuacjach
kryzysowych
• przemysł, IoT i M2M – transmisja danych telemetrycznych i monitorowanie infrastruktury
• małe firmy i biura domowe – stabilne połączenia dla biznesu
• obszary o słabym zasięgu – poprawa jakości sygnału i prędkości transmisji

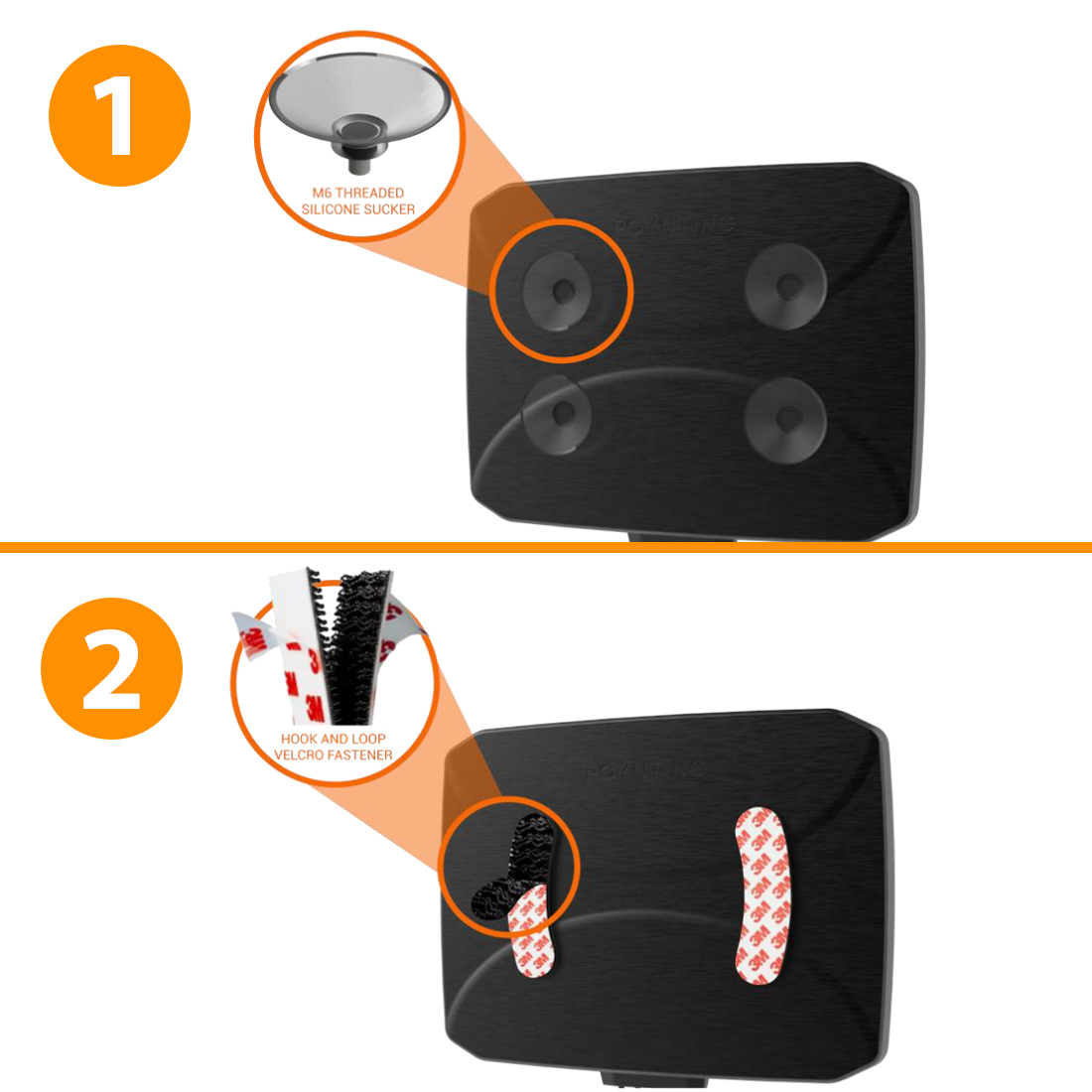

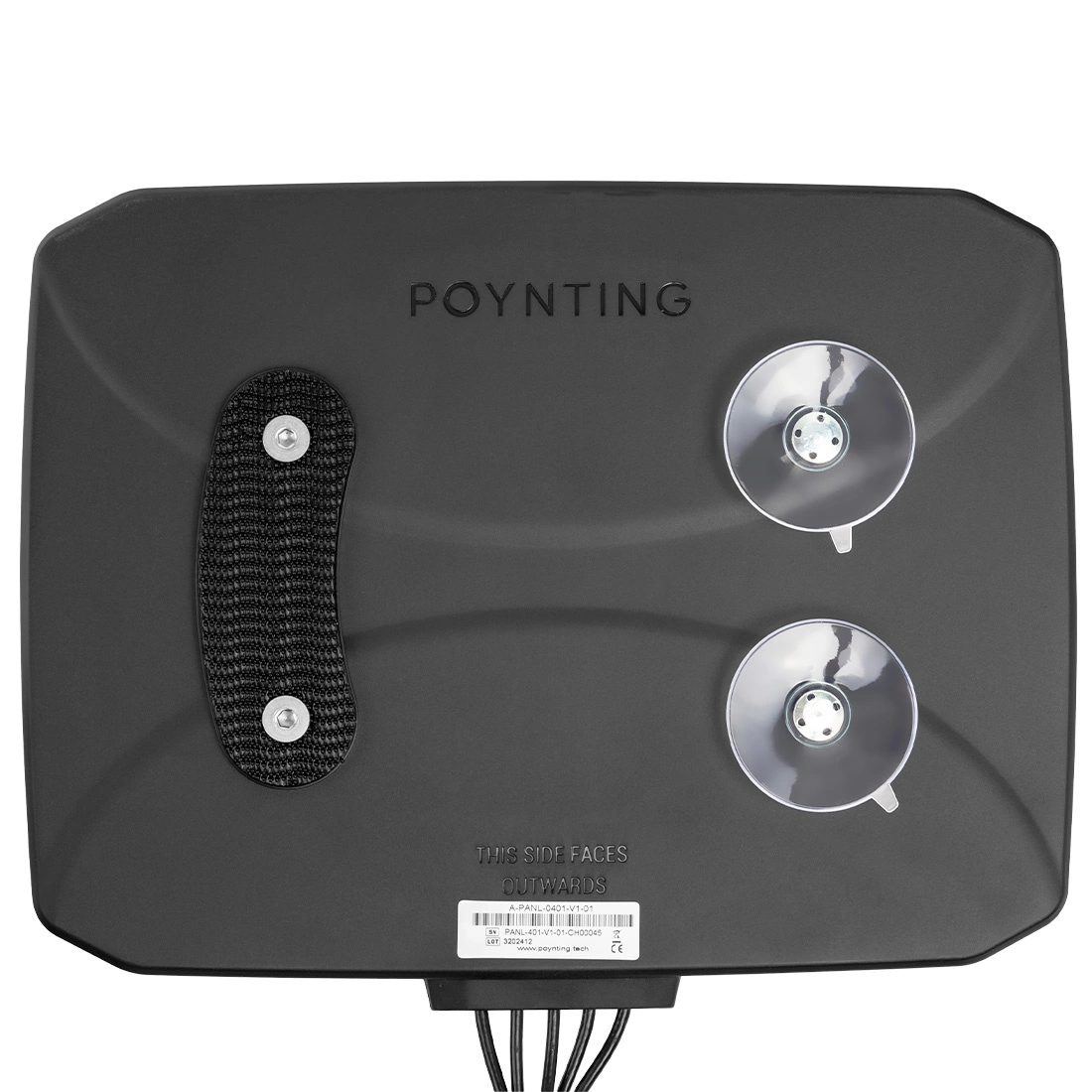

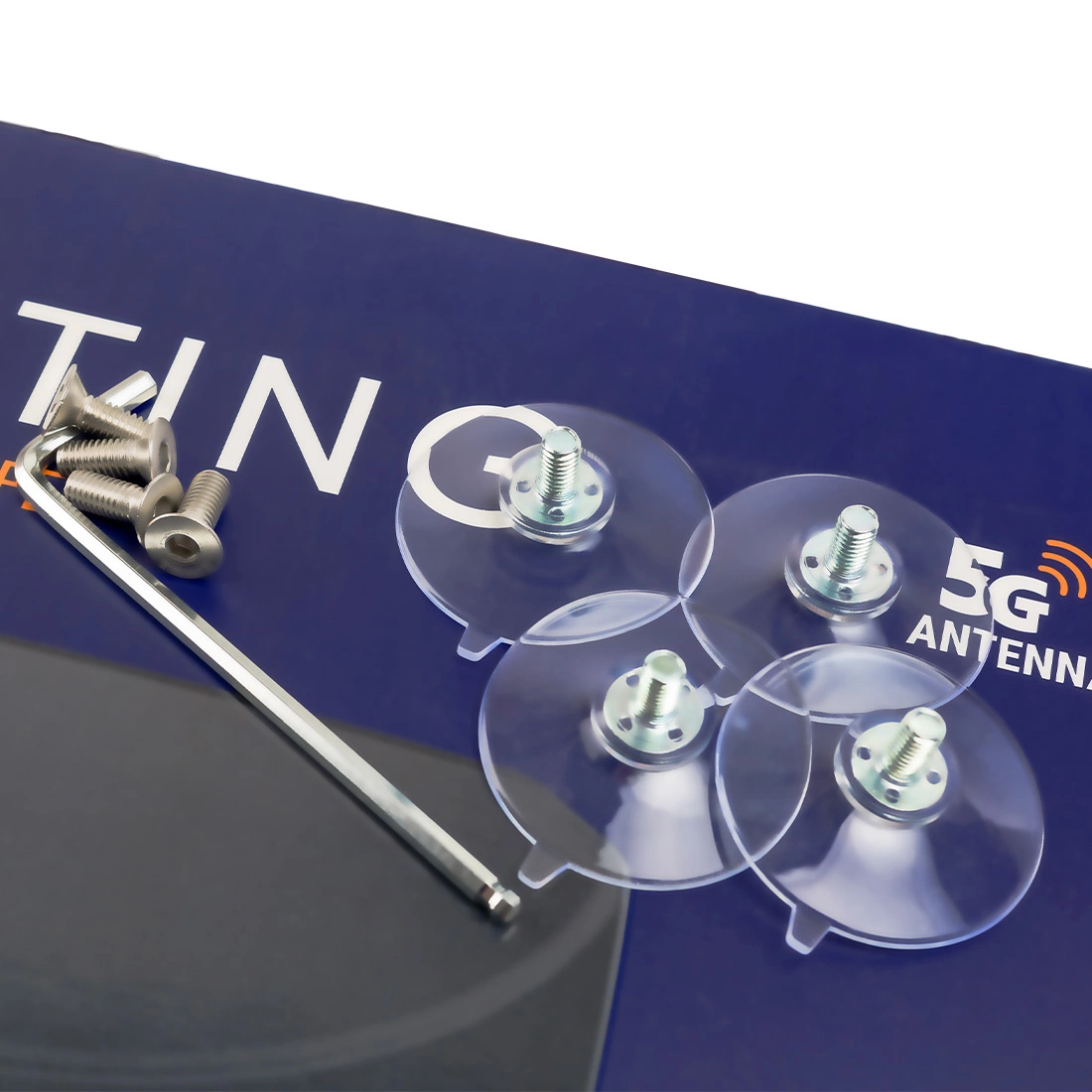

PANL-401 została zaprojektowana z myślą o szybkim i bezinwazyjnym montażu. W zestawie znajdują się przyssawki oraz taśmy Velcro, które umożliwiają łatwe przymocowanie anteny do szyb pojazdu, okna biurowego lub innej płaskiej powierzchni.

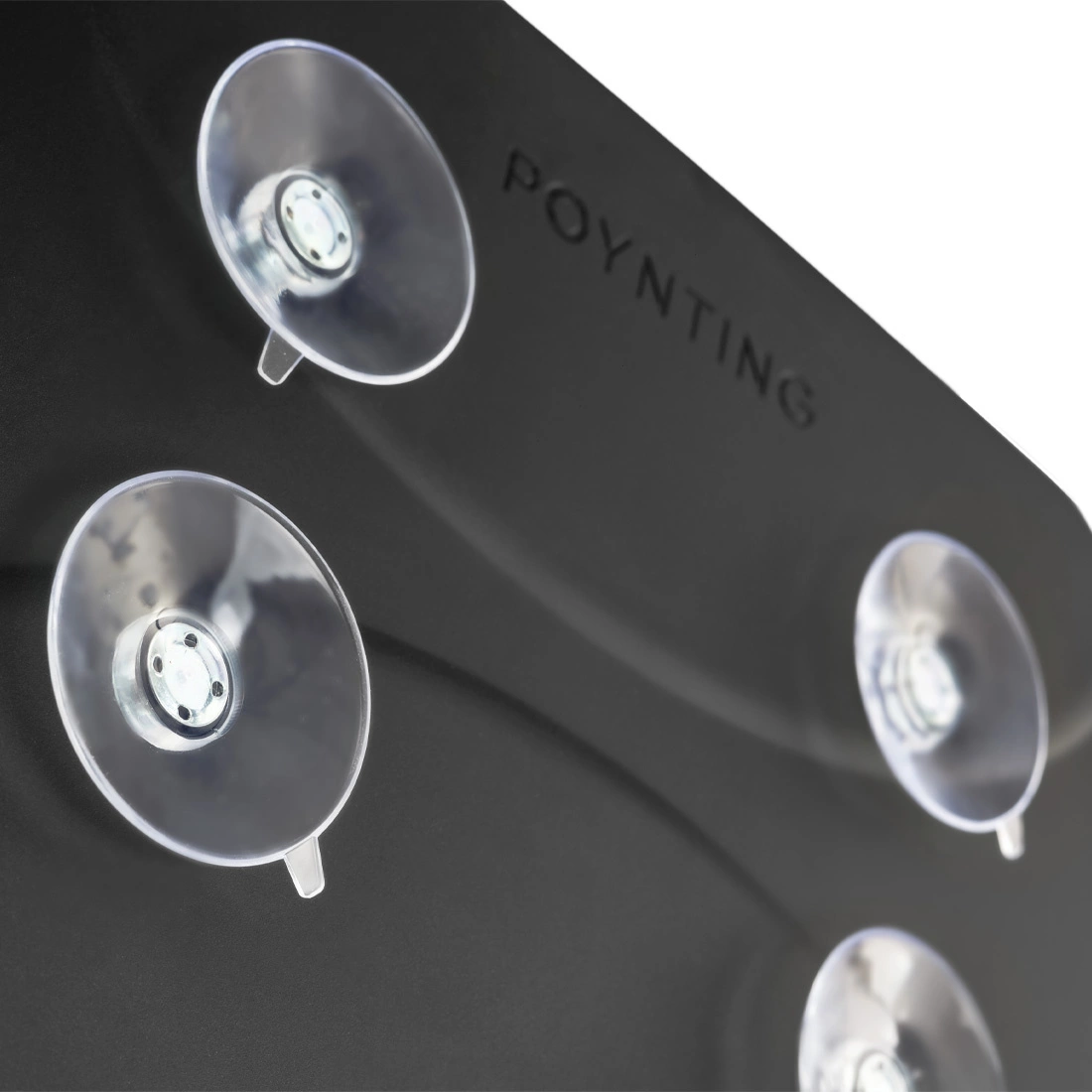

1. Montaż z użyciem przyssawek – stabilne mocowanie anteny do szyby bez wiercenia
2. Montaż z użyciem taśm Velcro – możliwość trwałego, a jednocześnie łatwego do zdjęcia
montażu

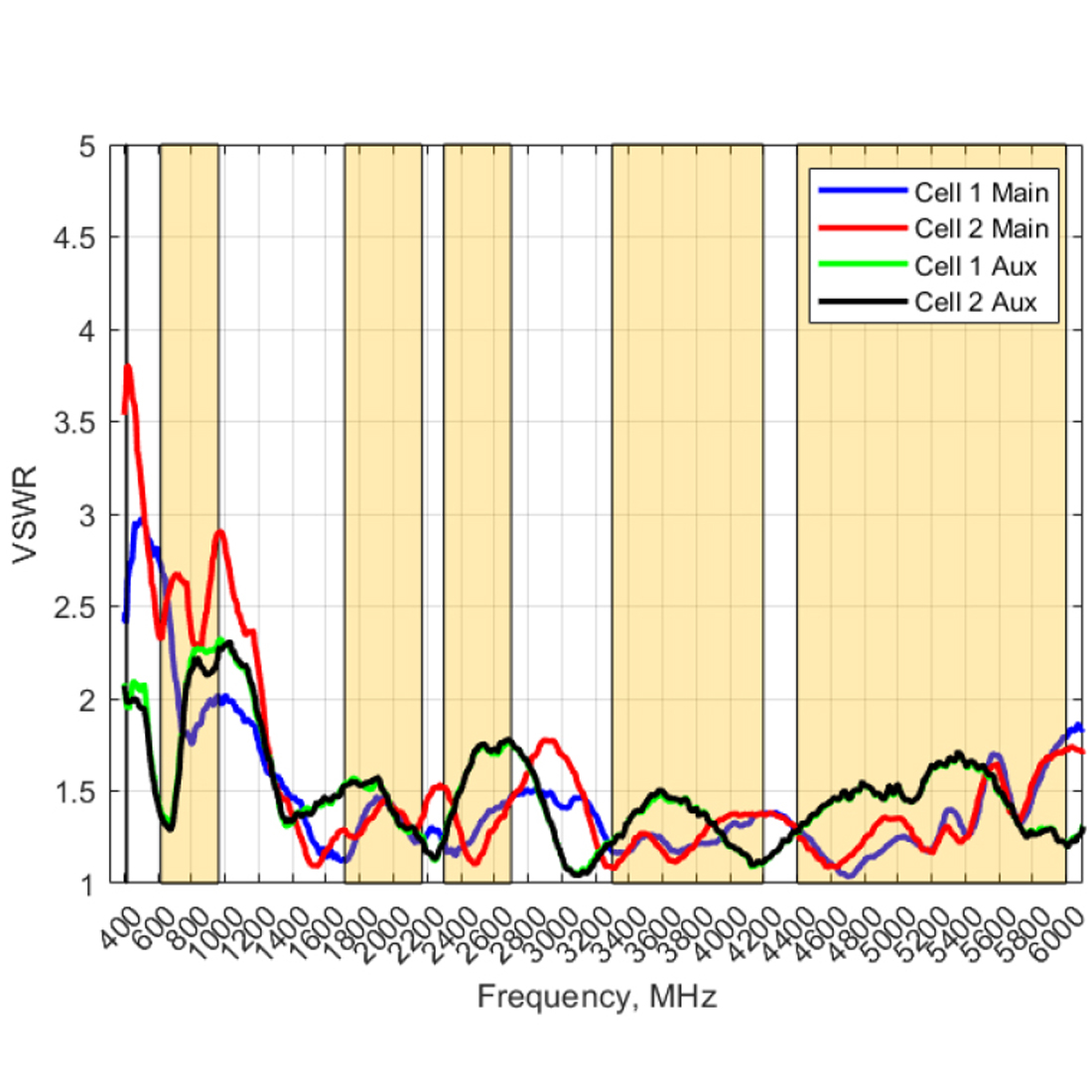

Antena Poynting PANL-401 oferuje doskonałe dopasowanie z VSWR ≤ 2:1 w ponad 85% obsługiwanych pasm 410–6000 MHz. Tak niski poziom współczynnika fali stojącej minimalizuje straty mocy i zapewnia stabilną transmisję w sieciach LTE i 5G, nawet w wymagających zastosowaniach przemysłowych, telemetrycznych, IoT i M2M.

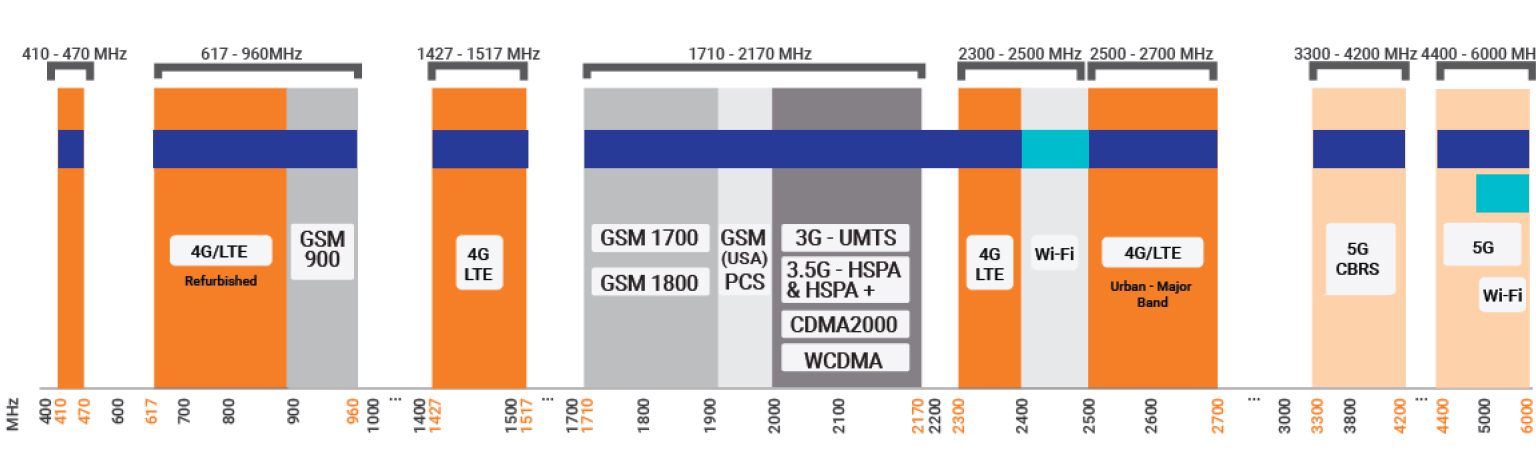

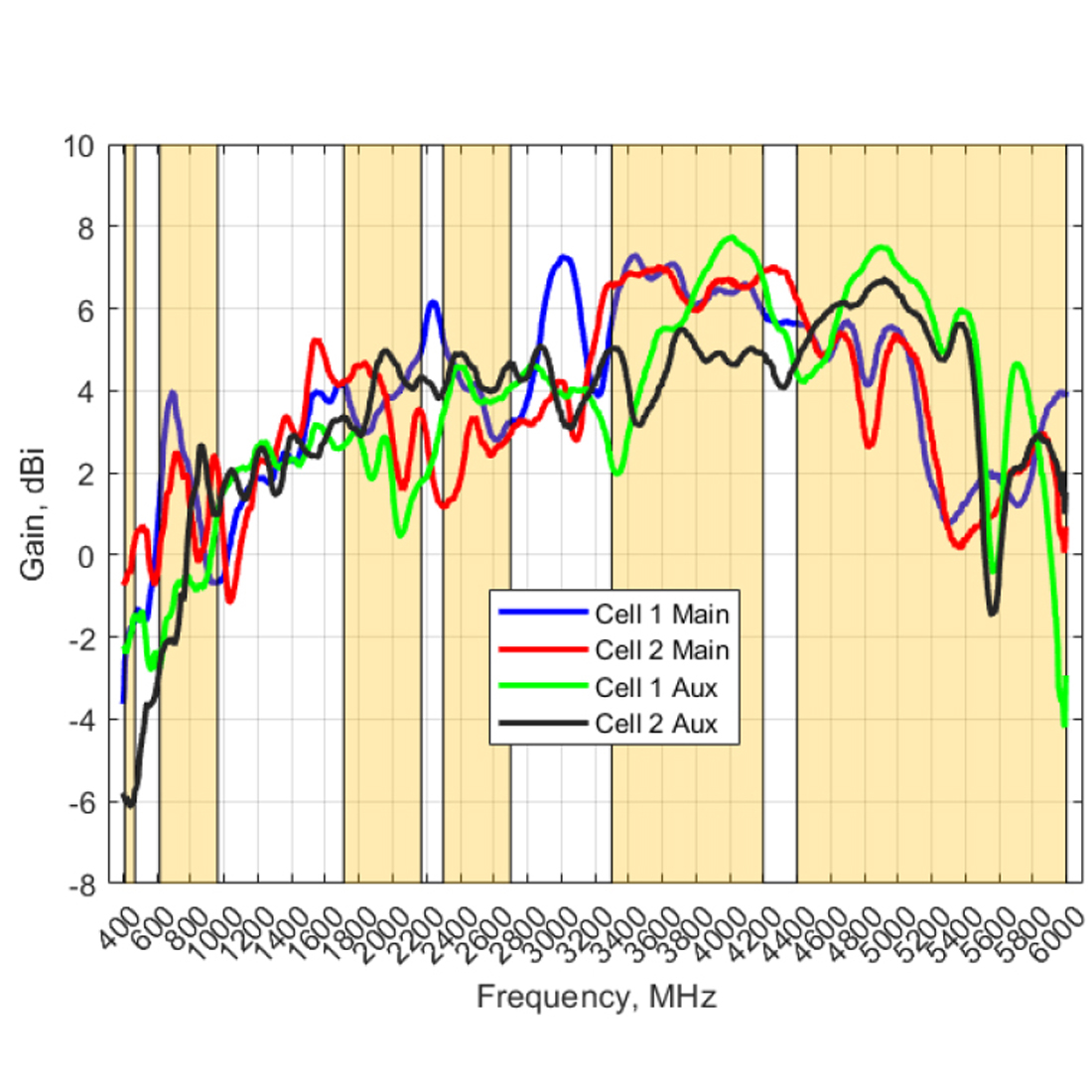

PANL-401 MIMO 4×4 charakteryzuje się szerokopasmowym wzmocnieniem, które pozwala na
efektywne wykorzystanie różnych technologii komórkowych:
• 0.5 dBi @ 410–470 MHz
• 4 dBi @ 617–960 MHz
• 4 dBi @ 1427–1517 MHz
• 5 dBi @ 1710–2700 MHz
• 7.8 dBi @ 3300–4200 MHz
• 7 dBi @ 4400–6000 MHz
Dzięki temu antena zapewnia pewne i wydajne połączenie w całym zakresie częstotliwości, wspierając
FWA, komunikację mobilną i stacjonarną w domach, biurach oraz środowiskach przemysłowych.
| Zakres częstotliwości |
410–470 MHz 617–960 MHz 1427–1517 MHz 1710–2700 MHz 3300–4200 MHz 4400–6000 MHz |
| Zysk (maks.) |
0.5 dBi @ 410–470 MHz 4 dBi @ 617–960 MHz 4 dBi @ 1427–1517 MHz 5 dBi @ 1710–2700 MHz 7.8 dBi @ 3300–4200 MHz 7 dBi @ 4400–6000 MHz |
| VSWR | ≤ 2:1 (85% pasm) |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Tłumienie kabla (RTK-031, 2 m) |
0.39 dB/m @ 400 MHz 0.54 dB/m @ 900 MHz 0.68 dB/m @ 1500 MHz 0.79 dB/m @ 1800 MHz 1.09 dB/m @ 3000 MHz 1.65 dB/m @ 5800 MHz |
| Polaryzacja | Krzyżowa (pionowa & pozioma) |
| Przejście DC | Tak (DC short – do uziemienia) |
| Zakres częstotliwości (GPS) |
L1: 1575.42 MHz ± 25 MHz L5: 1176.45 MHz ± 25 MHz |
| Zysk LNA | 20 ± 2 dB |
| VSWR | < 2:1 |
| Napięcie zasilania | 2.7–5 V DC |
| Pobór prądu | < 15 mA |
| Impedancja | 50 Ω |
| Polaryzacja | RHCP |
| Tłumienie poza pasmem | ≥ 40 dBc @ 1575 ± 25 MHz i 1176 ± 25 MHz |
| Tłumienie kabla (RTK-031, 2 m) | 0.68 dB/m @ 1500 MHz |
| Złącza / porty | 4× SMA (M) Cellular, 1× SMA (M) GNSS |
| MIMO / SISO | MIMO 4×4 (Cellular), SISO (GNSS) |
| Kierunkowość | Panelowa (dookólna charakterystyka w płaszczyźnie poziomej) |
| Odporność na wiatr | Do 160 km/h |
| Zakres temp. pracy | -40 °C…+80 °C |
| Warunki środowiskowe | Wewnętrzne / zewnętrzne |
| Szczelność | IP65 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | -40 °C…+70 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS, E-Mark |

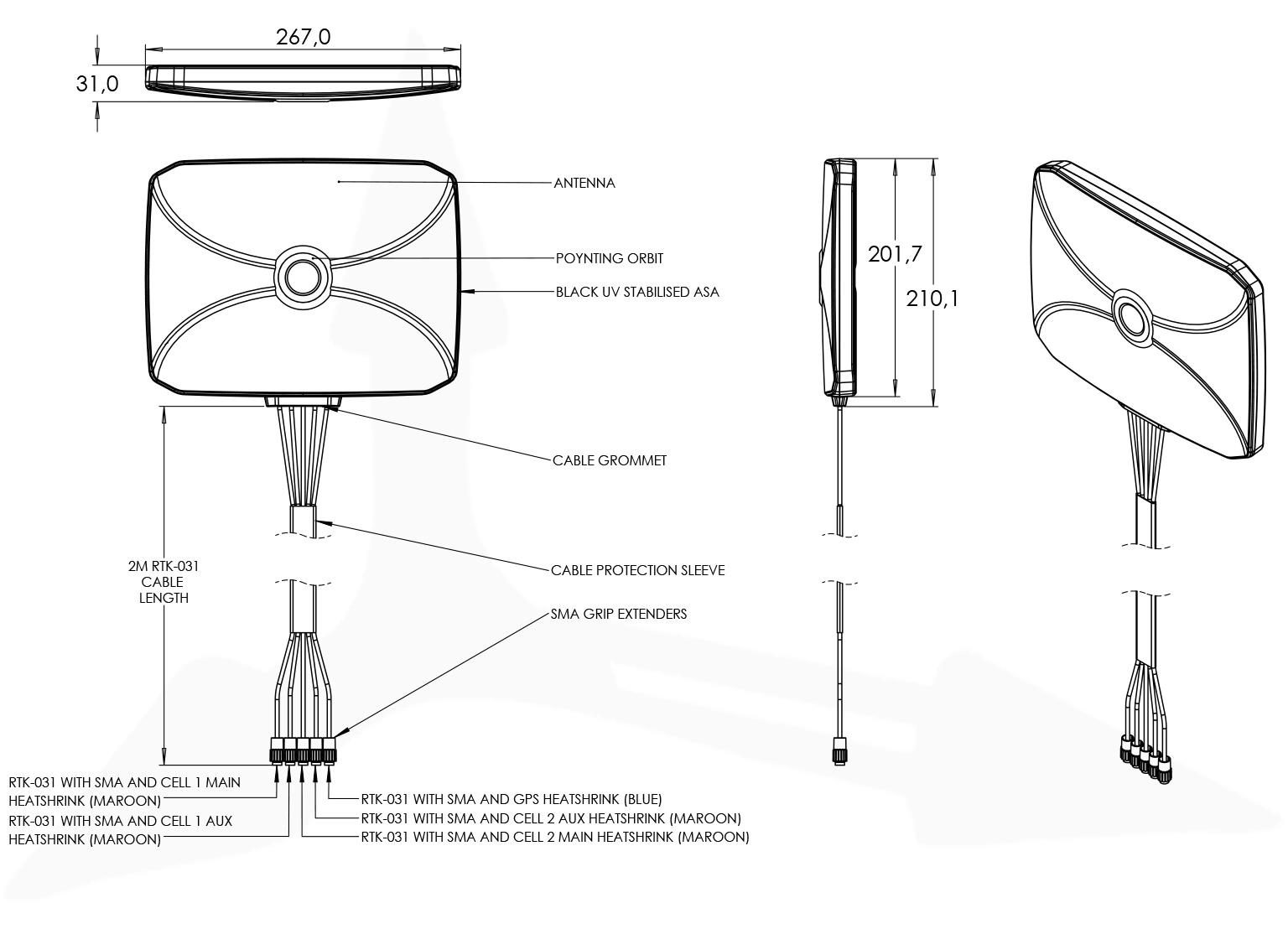

| Wymiary produktu | 267 mm × 210 mm × 31 mm (bez kabli) |
| Wymiary opakowania | 380 mm × 280 mm × 70 mm |
| Waga | 0.88 kg |
| Waga z opakowaniem | 1.40 kg |
| Materiał radomu | UV stabilizowane ASA |
| Kolor | Czarny |
| Typ montażu | Przyssawki lub montaż klejony (Velcro) |
| Nazwa handlowa | PANL-401 |
| Kod produktu | A-PANL-0401-V1-01 |
| EAN | 6009710928837 |

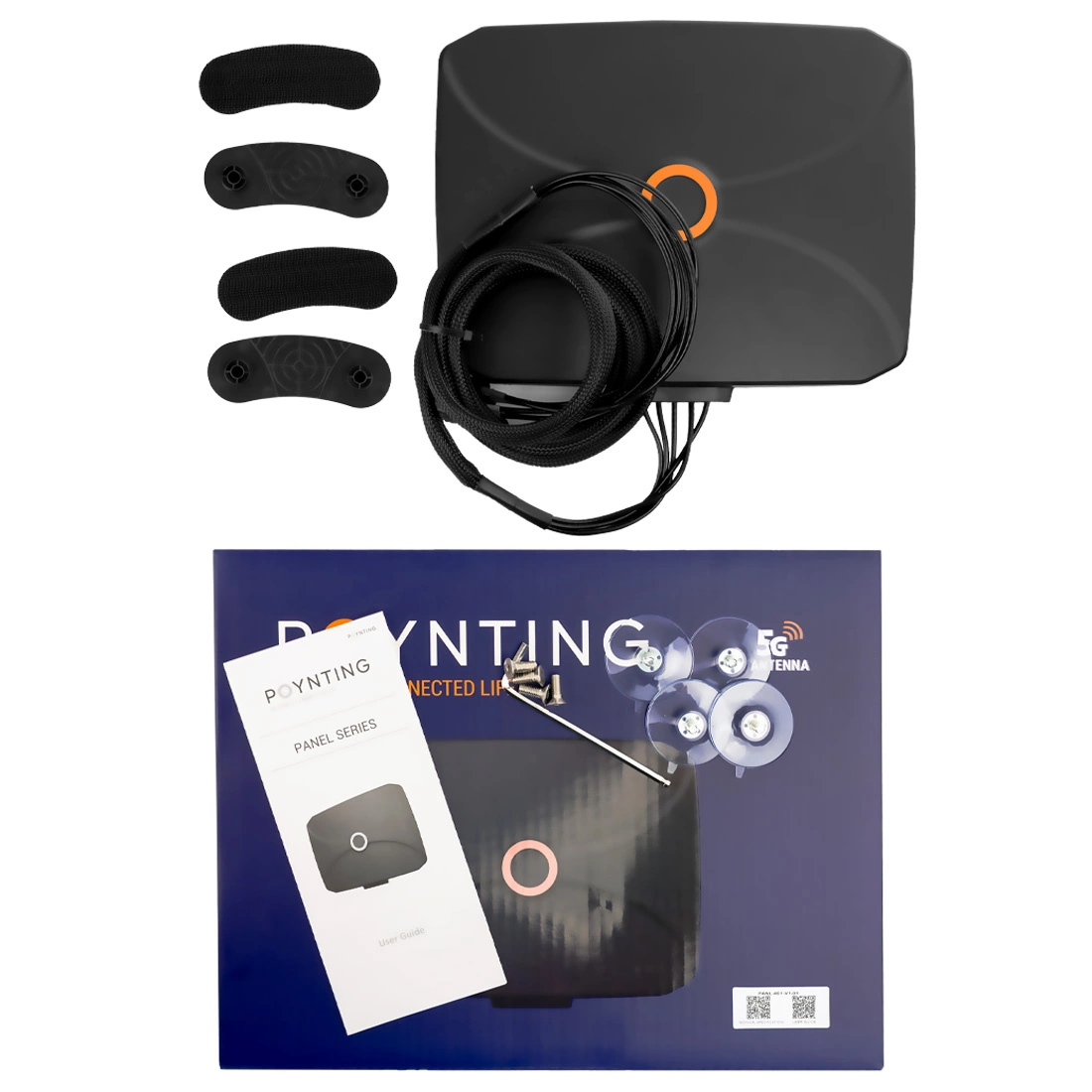

| Porty / kable |
4× RTK-031 Cellular (2 m, SMA M) 1× RTK-031 GNSS (2 m, SMA M) |
| Antena | A-PANL-0401-V1-01 |
| Elementy montażowe | Przyssawki do szyb, taśmy Velcro |
| Kable | 4× 2 m RTK-031 SMA (M) Cellular 1× 2 m RTK-031 SMA (M) GNSS |
