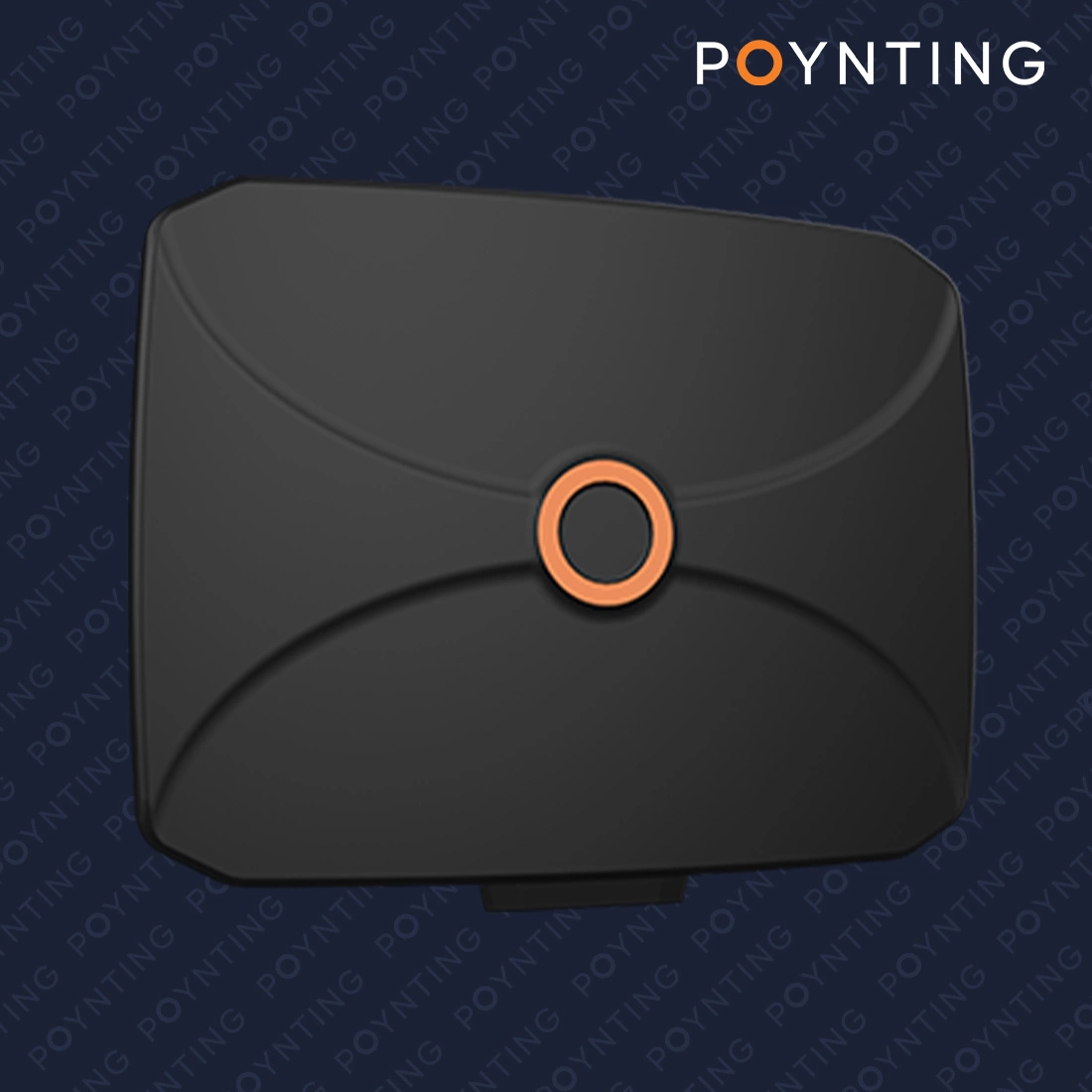

Antena panelowa 8w1 Poynting PANL-431: LTE/5G, Wi-Fi 2.4/5/6 GHz i GNSS
Jesteśmy autoryzowanym dystrybutorem Poynting. Kupujesz sprzęt z oficjalnej dystrybucji, z pełną gwarancją i wsparciem technicznym.

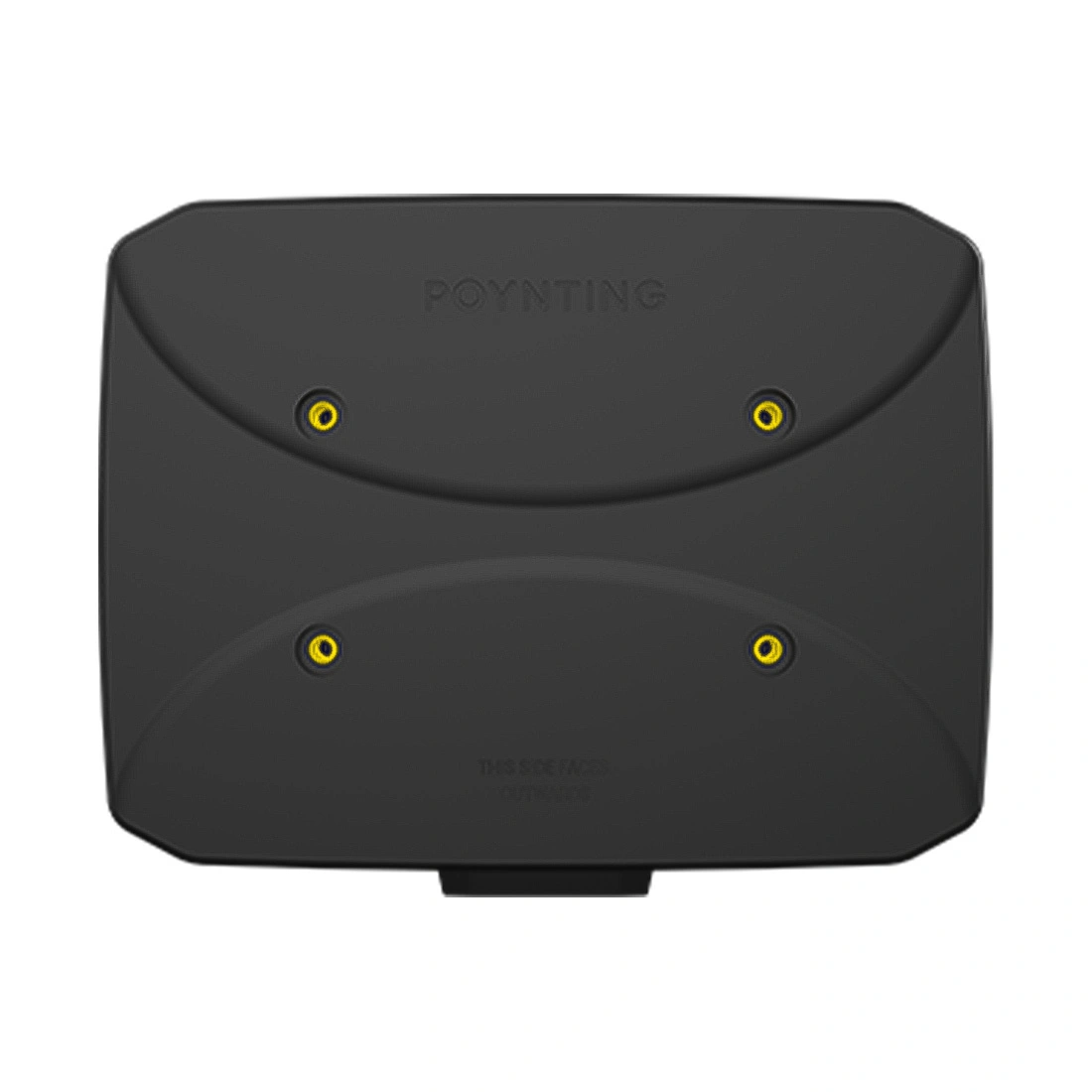

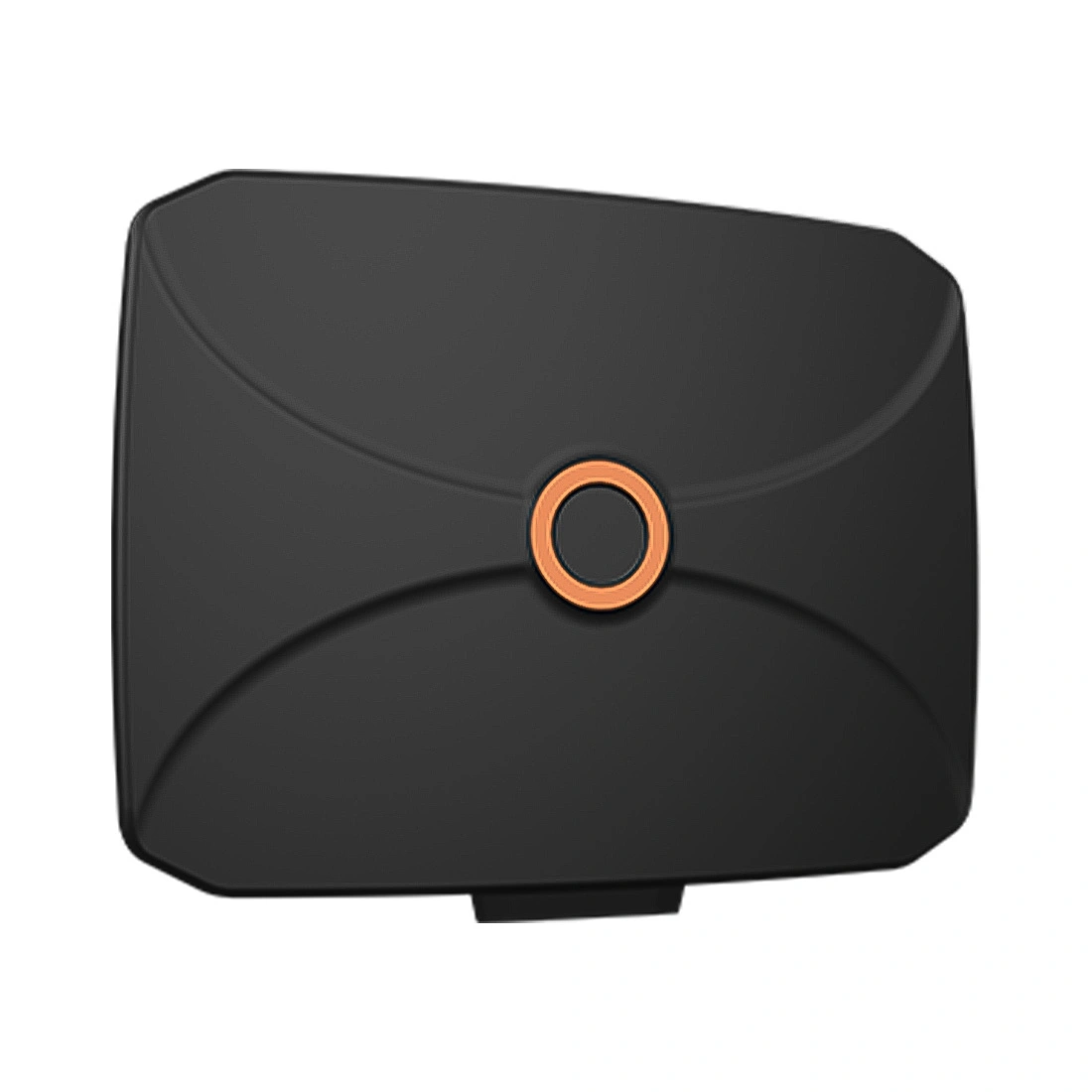

Poynting PANL-431 to wielofunkcyjna antena panelowa przeznaczona do sieci komórkowych 2G / 3G / 4G LTE / 5G (410–6000 MHz), trójzakresowego Wi-Fi 2.4/5/6 GHz oraz GNSS (L1/L5). Obsługuje technologię MIMO 4×4 dla sieci komórkowej oraz MIMO 3×3 dla Wi-Fi, a obudowa o klasie IP65 i odporności IK08 umożliwia pracę w wymagających zastosowaniach mobilnych. Antena jest wyposażona w 8 fabrycznie zamocowanych przewodów RTK-031 (0,5 m, SMA M / RPSMA M) oraz akcesoria do bezinwazyjnego montażu.
Najważniejsze cechy anteny PANL-431
Szerokie pasmo 410–6000 MHz dla sieci komórkowej – obsługa sieci 2G, 3G, LTE i 5G u
różnych operatorów
Trójzakresowe Wi-Fi 2.4/5/6 GHz – kompatybilność z Wi-Fi 6E i Wi-Fi 7 oraz starszymi
standardami
Zysk do 7.8 dBi w sieci komórkowej – skuteczne wzmocnienie sygnału w pasmach średnich
i wysokich
Zysk do 5.5 dBi w pasmach Wi-Fi – stabilna transmisja danych i lepszy zasięg sieci
bezprzewodowej
Technologia MIMO 4×4 w sieci komórkowej – wyższa przepustowość i lepsza odporność na
zakłócenia
Technologia MIMO 3×3 w Wi-Fi – stabilna obsługa wielu urządzeń jednocześnie
Wbudowana antena GNSS (L1/L5) – precyzyjne pozycjonowanie w zastosowaniach mobilnych i
przenośnych
Niskoprofilowa konstrukcja panelowa – łatwa integracja wewnątrz obudów, skrzyń
transportowych i systemów mobilnych
Odporność IP65 i IK08 – ochrona przed pyłem, wilgocią oraz uszkodzeniami mechanicznymi
Radom z UV Stable ASA – trwałość materiału w zmiennych warunkach środowiskowych
Elastyczne opcje montażu – przyssawki i taśmy Velcro w zestawie, bez konieczności
wiercenia
Fabrycznie zamocowane przewody RTK-031 – 4 dla sieci komórkowej, 3 dla Wi-Fi i 1 dla GNSS
(0,5 m, SMA/RPSMA)
Uniwersalna i niezawodna konstrukcja
PANL-431 to zaawansowana, wielosystemowa antena panelowa zaprojektowana do pracy w bardzo szerokim zakresie częstotliwości sieci komórkowej 410–6000 MHz. Integruje cztery anteny komórkowe, trzy anteny Wi-Fi (2.4/5/6 GHz) oraz aktywną antenę GNSS (L1/L5). Dzięki technologii MIMO 4×4 dla sieci komórkowej i MIMO 3×3 dla Wi-Fi zapewnia stabilną, wielokanałową łączność w zastosowaniach mobilnych, przenośnych i przemysłowych.
Obudowa wykonana z UV Stable ASA w kolorze czarnym jest odporna na wilgoć, kurz i zmienne warunki środowiskowe. Klasa szczelności IP65 oraz odporność mechaniczna IK08 potwierdzają, że antena PANL-431 nadaje się do pracy w wymagających warunkach, w tym w instalacjach mobilnych i obudowach transportowych.
Kompatybilność i łączność bez kompromisów

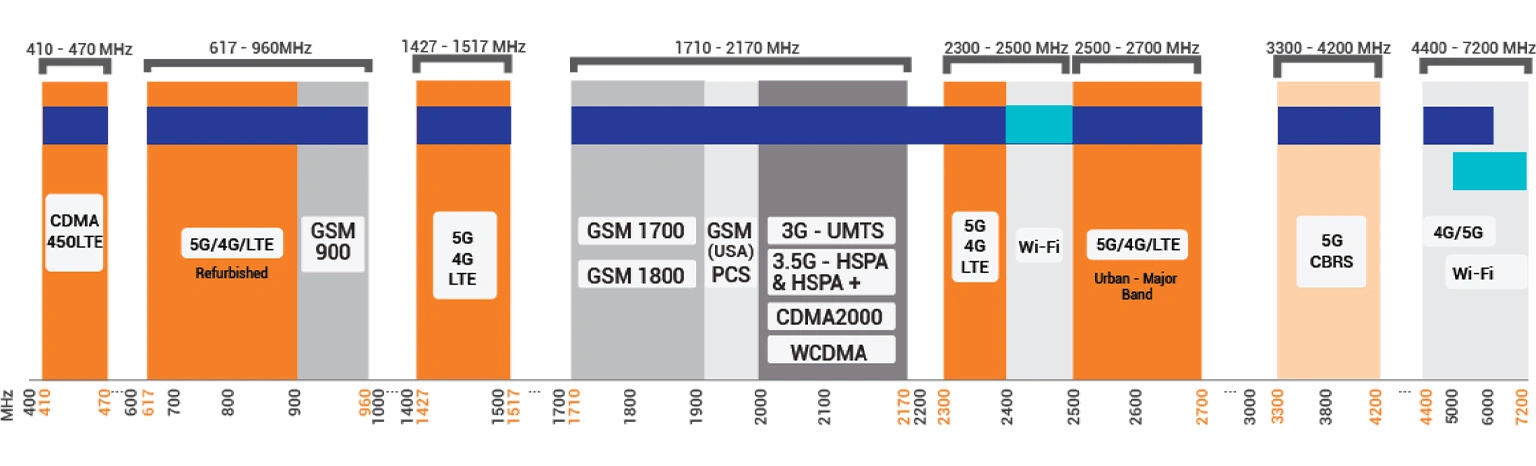

Antena Poynting PANL-431 (A-PANL-0431-V1-0.5M) obsługuje pełne pasma 2G / 3G / 4G LTE / 5G w zakresie 410–6000 MHz, trzy pasma Wi-Fi (2.4 GHz, 5 GHz i 6 GHz) oraz systemy GNSS L1/L5. Dzięki temu współpracuje z nowoczesnymi routerami 4G/5G, urządzeniami M2M, systemami IoT oraz mobilnymi punktami dostępowymi obsługującymi Wi-Fi 6E i Wi-Fi 7.
Zysk sygnału dopasowany do pasma
• -3 dBi @ 410–470 MHz
• 4 dBi @ 617–960 MHz
• 4 dBi @ 1427–1517 MHz
• 6 dBi @ 1710–2700 MHz
• 7.8 dBi @ 3300–4200 MHz
• 6.5 dBi @ 4400–6000 MHz
Taki rozkład wzmocnienia zapewnia stabilną łączność i wysoką przepustowość w różnych warunkach radiowych i
środowiskowych.
Elastyczna integracja (MIMO 4×4 + Wi-Fi 3×3 + GNSS)
Antena posiada 4× przewód RTK-031 (0,5 m) dla sieci komórkowej,
3× przewód RTK-031 (0,5 m) dla Wi-Fi oraz
1× przewód RTK-031 (0,5 m) dla GNSS. Złącza SMA (M) i
RPSMA (M) zapewniają kompatybilność z szeroką gamą urządzeń, a krzyżowa polaryzacja anten
komórkowych zwiększa niezawodność transmisji w konfiguracjach MIMO.

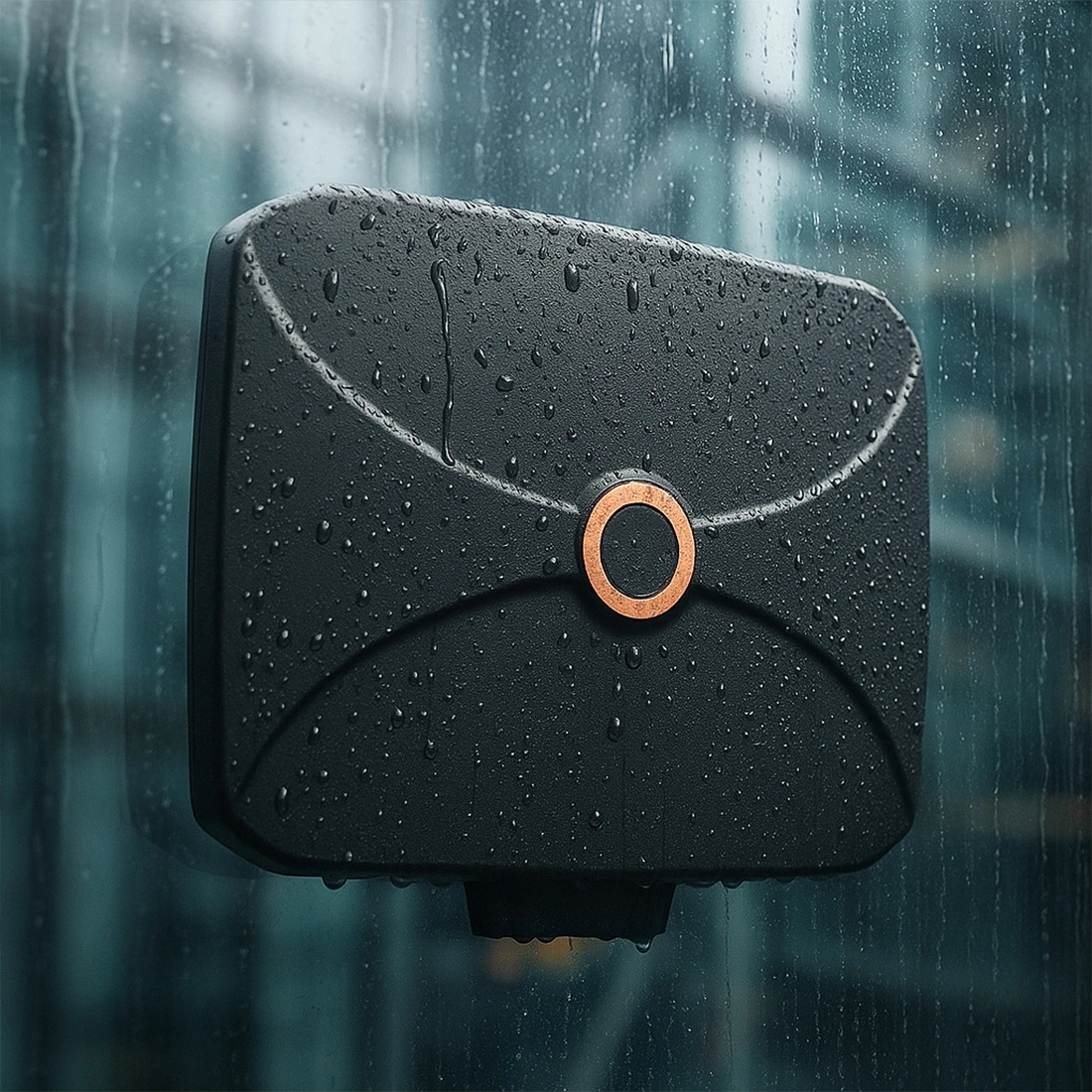

Odporna na trudne warunki – IP65 i IK08
PANL-431 została zaprojektowana do pracy w wymagających warunkach, głównie wewnątrz przenośnych obudów i skrzyń transportowych. Obudowa spełnia normę IP65, co oznacza pełną ochronę przed pyłem oraz odporność na strugi wody. Klasa odporności mechanicznej IK08 zabezpiecza antenę przed uderzeniami i wibracjami, co ma znaczenie w zastosowaniach mobilnych.
Stabilność w silnym wietrze
Konstrukcja została przetestowana pod kątem odporności na wiatr do 160 km/h, co potwierdza zachowanie integralności obudowy w trudnych warunkach środowiskowych.
Odporność materiałowa i promieniowanie UV
Obudowa wykonana z UV Stable ASA w kolorze czarnym zapewnia wysoką odporność na wilgoć, zmienne temperatury oraz długotrwałe oddziaływanie promieniowania słonecznego.
Gdzie sprawdzi się antena PANL-431?
PANL-431 to wielofunkcyjna antena 8-w-1, integrująca cztery anteny
komórkowe MIMO 4×4, trzy anteny Wi-Fi tri-band oraz jedną antenę
GNSS (L1/L5). Obsługuje bardzo szeroki zakres częstotliwości
410–6000 MHz, co pozwala na elastyczne wykorzystanie w różnych scenariuszach
instalacyjnych. Antena sprawdzi się w zastosowaniach takich jak:
• mobilne zestawy komunikacyjne – stabilna łączność LTE/5G, Wi-Fi i pozycjonowanie GNSS
• przenośne systemy FWA – dostęp do internetu w terenie i w lokalizacjach tymczasowych
• służby techniczne i ratunkowe – niezawodna komunikacja w sytuacjach kryzysowych
• przemysł, IoT i M2M – redundantna łączność dla systemów telemetrycznych
• transport i mobilne obudowy – integracja łączności komórkowej, Wi-Fi i GNSS w jednej
antenie

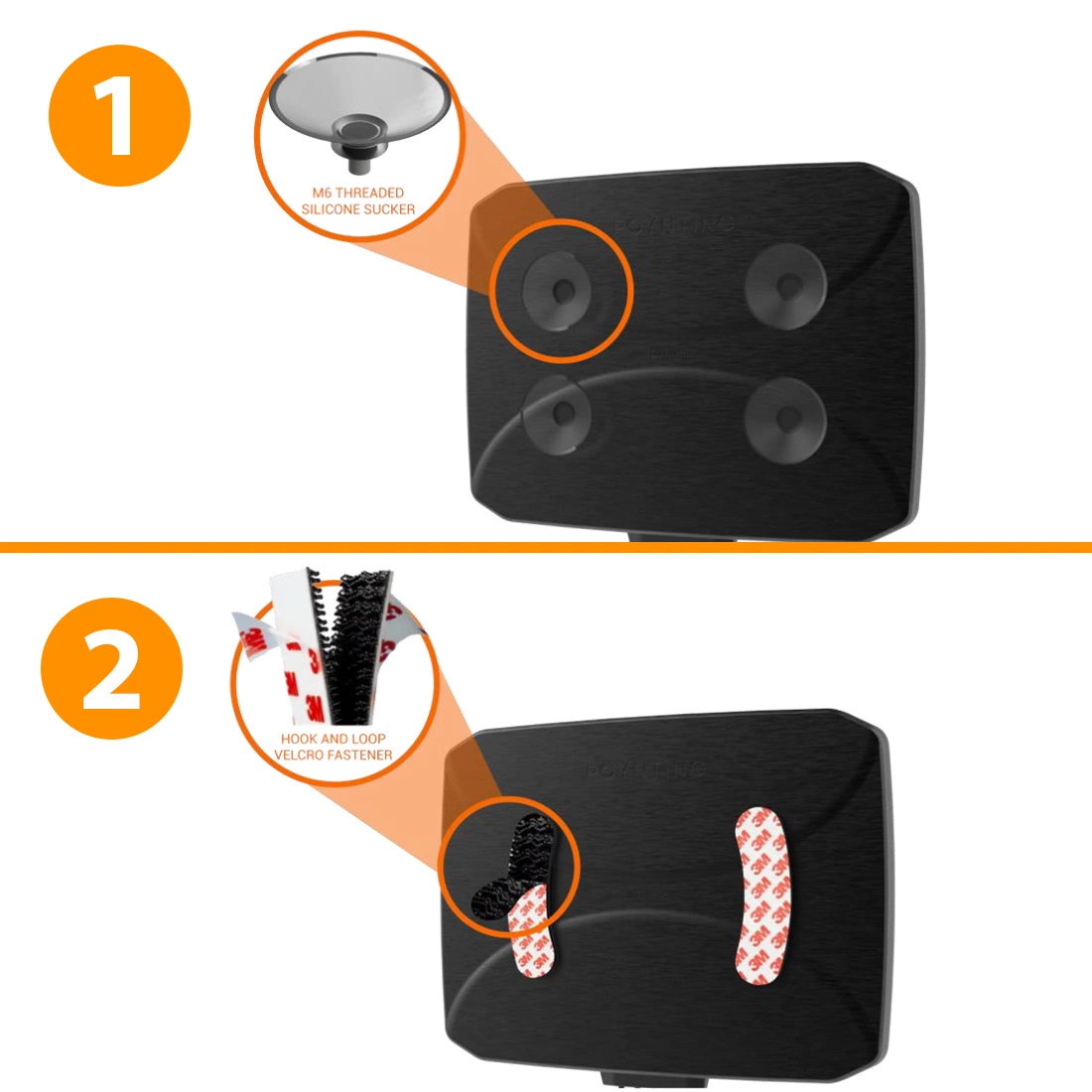

Stabilny i prosty montaż anteny PANL-431
PANL-431 została zaprojektowana z myślą o szybkim i bezinwazyjnym montażu wewnątrz obudów, skrzyń transportowych oraz na gładkich powierzchniach. W zestawie znajdują się przyssawki oraz taśmy Velcro, które umożliwiają elastyczne dopasowanie sposobu instalacji do konkretnego zastosowania.
1. Montaż z użyciem przyssawek – szybkie mocowanie do gładkich powierzchni bez ingerencji w
obudowę
2. Montaż z użyciem taśm Velcro – trwałe i jednocześnie demontowalne mocowanie anteny
Stabilność sygnału sieci komórkowej – współczynnik fali stojącej (VSWR)
Antena Poynting PANL-431 oferuje dobre dopasowanie z VSWR ≤ 2.5:1 na około 60% obsługiwanych pasm 410–6000 MHz. Ograniczenie odbić sygnału pozwala zachować stabilne połączenie w sieciach 2G, 3G, 4G LTE oraz 5G, także w zastosowaniach mobilnych i obudowach transportowych.
Zysk anteny w pasmach sieci komórkowej
PANL-431 MIMO 4×4 zapewnia szerokopasmowe wzmocnienie w pełnym zakresie pasm komórkowych:
• -3 dBi @ 410–470 MHz
• 4 dBi @ 617–960 MHz
• 4 dBi @ 1427–1517 MHz
• 6 dBi @ 1710–2700 MHz
• 7.8 dBi @ 3300–4200 MHz
• 6.5 dBi @ 4400–6000 MHz
Zysk anteny przekłada się na lepszą jakość sygnału i wyższą przepustowość w sieciach LTE i 5G, zarówno w
terenie miejskim, jak i poza miastem.

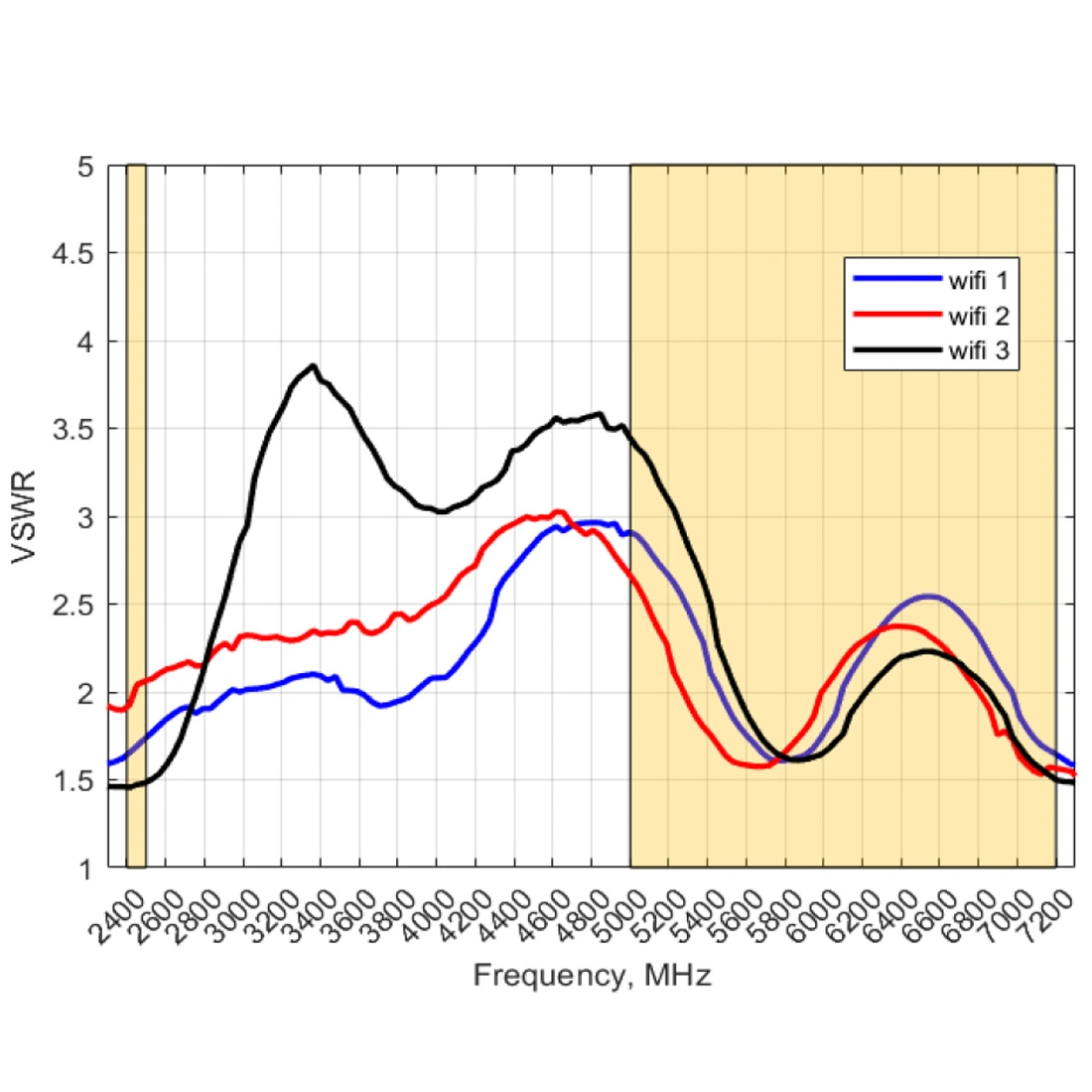

Stabilność sygnału Wi-Fi – współczynnik fali stojącej (VSWR)
Antena PANL-431 w paśmie Wi-Fi 2.4 / 5 / 6 GHz osiąga VSWR ≤ 2.5:1 na około 80% zakresu częstotliwości. Zapewnia to dobrą efektywność energetyczną oraz stabilne połączenia w standardach Wi-Fi 6E i Wi-Fi 7.

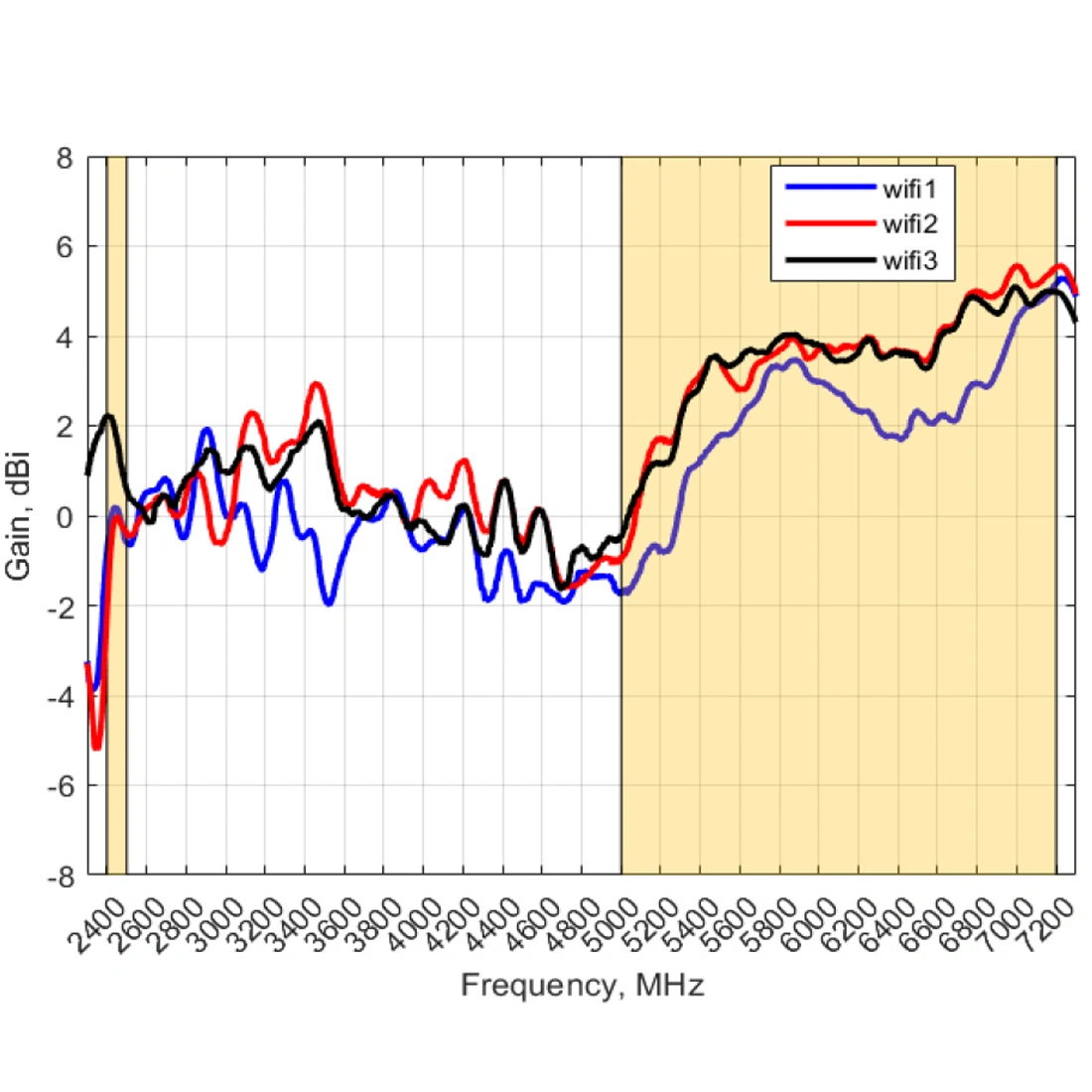

Zysk anteny w pasmach Wi-Fi (2.4 / 5 / 6 GHz)
PANL-431 Wi-Fi 3×3 MIMO obsługuje trzy pasma Wi-Fi i oferuje następujące wzmocnienie:
• 2 dBi @ 2400–2500 MHz
• 5.5 dBi @ 5000–7200 MHz
Zysk w wyższych pasmach Wi-Fi poprawia zasięg, stabilność oraz prędkości transmisji w nowoczesnych sieciach
bezprzewodowych.
Rysunek techniczny
Specyfikacja techniczna – PANL-431 (A-PANL-0431-V1-0.5M), MIMO 4×4 + Wi-Fi 3×3 + GNSS
| Zakres częstotliwości |
410–470 MHz 617–960 MHz 1427–1517 MHz 1710–2700 MHz 3300–4200 MHz 4400–6000 MHz |
| Zysk (maks.) |
-3 dBi @ 410–470 MHz 4 dBi @ 617–960 MHz 4 dBi @ 1427–1517 MHz 6 dBi @ 1710–2700 MHz 7.8 dBi @ 3300–4200 MHz 6.5 dBi @ 4400–6000 MHz |
| VSWR | ≤ 2.5:1 (60% pasma) |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Tłumienie kabla (RTK-031, 0.5 m) |
0.54 dB/m @ 900 MHz 0.68 dB/m @ 1500 MHz 0.79 dB/m @ 1800 MHz 0.92 dB/m @ 2400 MHz 1.09 dB/m @ 3000 MHz 1.65 dB/m @ 5800 MHz |
| Polaryzacja | Krzyżowa (pionowa i pozioma) |
| Przejście DC | Tak (DC short) |
| Zakres częstotliwości |
2400–2500 MHz 5000–6000 MHz 6000–7200 MHz |
| Zysk (maks.) |
2 dBi @ 2400–2500 MHz 5.5 dBi @ 5000–7200 MHz |
| VSWR | ≤ 2.5:1 (80% pasma) |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa, pionowa i pozioma |
| Tłumienie kabla | RTK-031, 0.5 m |
| Zakres częstotliwości |
L1: 1575.42 MHz ± 25 MHz L5: 1176.45 MHz ± 25 MHz |
| Zysk LNA | 20 ± 2 dB |
| VSWR | ≤ 2:1 |
| Napięcie zasilania | 2.7–5 V DC |
| Pobór prądu | < 15 mA |
| Impedancja | 50 Ω |
| Polaryzacja | RHCP |
| Tłumienie kabla | 0.68 dB/m @ 1500 MHz |
| Złącza / porty |
4× SMA (M) – Cellular 3× RPSMA (M) – Wi-Fi 1× SMA (M) – GNSS |
| MIMO / SISO |
MIMO 4×4 (Cellular) MIMO 3×3 (Wi-Fi) SISO (GNSS) |
| Kierunkowość | Dookólna |
| Odporność na wiatr | ≤ 160 km/h |
| Zakres temp. pracy | -40 °C…+80 °C |
| Warunki środowiskowe | Wewnętrzne |
| Szczelność | IP65 |
| E-Mark | E1*10R06/03*10533*00 |
| Wilgotność pracy | Do 98% |
| Temp. składowania | -40 °C…+80 °C |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS, E-Mark |
| Wymiary produktu | 267 mm × 210 mm × 31 mm |
| Wymiary opakowania | 380 mm × 280 mm × 70 mm |
| Waga | TBC |
| Materiał radomu | UV Stable ASA |
| Kolor | Czarny |
| Typ montażu | Montaż klejony i przyssawki |
| Nazwa handlowa | PANL-431 |
| Kod produktu | A-PANL-0431-V1-0.5M |
| EAN | 6009716250611 |
| Antena | A-PANL-0431-V1-0.5M |
| Elementy montażowe | Taśmy Velcro i przyssawki |
| Kable koncentryczne |
4× RTK-031 Cellular (0,5 m, SMA M) 3× RTK-031 Wi-Fi (0,5 m, RPSMA M) 1× RTK-031 GNSS (0,5 m, SMA M) |
