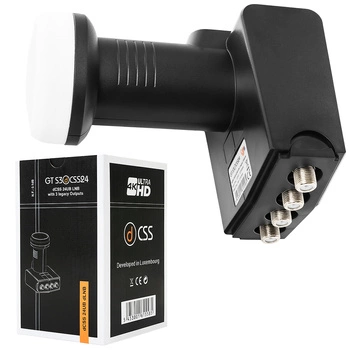

Konwerter Unicable 24UB + 3x MULTIROOM GT-SAT GT-S3dCSS24
Konwerter satelitarny UNICABLE II zaprogramowany pod polskie platformy: Canal+ i Polsat Box, dedykowany również dla wszystkich dekoderów satelitarnych z obsługą systemu Unicable I i II. Idealnie sprawdza się w instalacjach z dekoderami PVR z głowicami FBC które pozwalają na obsługę kilku kanałów na raz.
Zaprogramowany i dedykowany dla dekoderów polskich operatorów:
Polsat Box:
- Technologia Unicable I/II (EN50494 + EN50607): Evobox PVR
- Tedchnologia I Unicable I (EN50494): Mini HD 2000, HD 3000, HD 5000, HD 5500s, HD 6000, HD 7000 PVR
Canal+:
- Technologia Unicable I/II (EN50494 + EN50607): 4K UltraBOX+
- Technologia I Unicable I (EN50494): mediaBOX+ (ADB ITI-3740SX), turboBOX+ (ADB ITI-5720SX), wifi PremiumBOX+ (ADB NCP-4740SF), BOX+ ADB ITI-2849/2850/2851S), PVR BOX+ (ITI-5800SX)
Ustawienia w odbiornikach:
- W odbiorniku Polsatu Evobox PVR możemy wybrać 3 sztywne niezarządzalne tryby pracy, pierwszy to tradycyjne ustawienia Unicable I zajmujemy wówczas kanały 1-4, drugie ustawienie to Evobox 1 zajumjemy kanały od 5 do 12, trzecie to ustawienie Evobox 2 zajmujemy wówczas kanały od 13 do 20. Musimy pamiętać że w jedej instalacji jedno kablowej aby kanały pracy nie nachodziły na siebie ! Przykład multiroom: dwa Evobox PVR jeden w ustawieniach 1 a drugi w 2! + np. dekodery kolejne w sumie 4 multiroom HD 6000
- W odbiorniku Canal+ 4K UltraBOX nie ma żadnego problemu ponieważ odbiornik umożliwia pełne zarządzanie kanałami pracy i ich częstotliwościami które bez problemu mozemy edytować, wiec wybieramy tak naprawdę częstotliwości które chcemy lub dowolne wolne w instalacji max do 8 kanałów na dekoder.
Pozostałe modele odbiorników wspierają technologię Unicable I, więc możemy zainstalować 4 dekodery lub jeden z czterema kanałami pracy dla PVR!
- W jednej instalacji oczywiście mogą znajdować się i dekodery Polsatu i Canal+, np. 4 zwykłe multiroom w standardzie Unicable I, Evobox PVR + 4K UltraBOX dzięki technologi Unicable I/II !!!

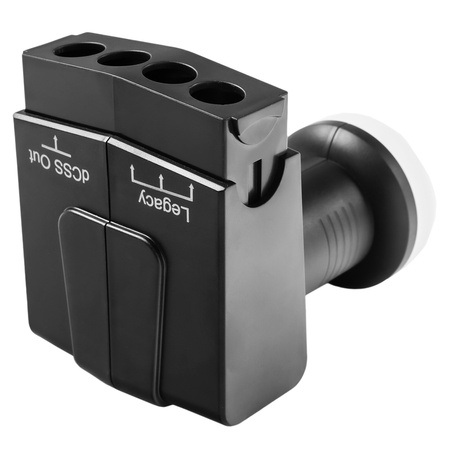

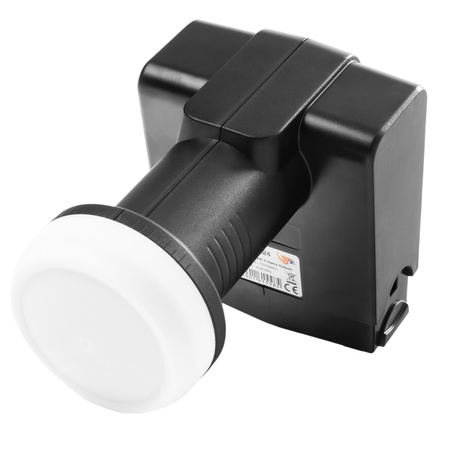

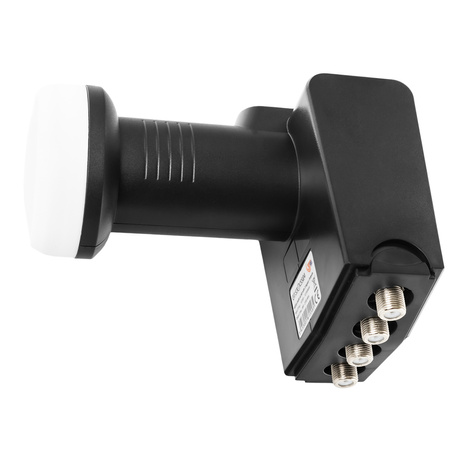

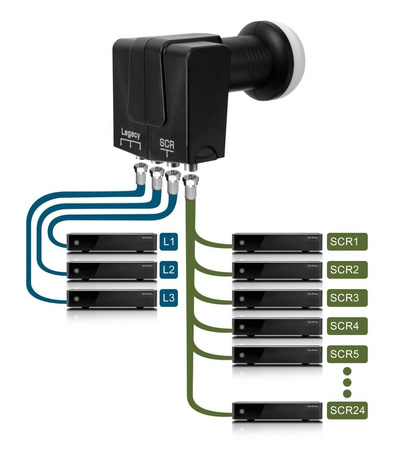

Konwenter LNB Unicable SCR GT-SAT GT-S3dCSS24 na jednoprzewodową (szeregową) transmisję sygnału satelitarnego do max. 24 odbiorników z oznaczeniem Unicable II.

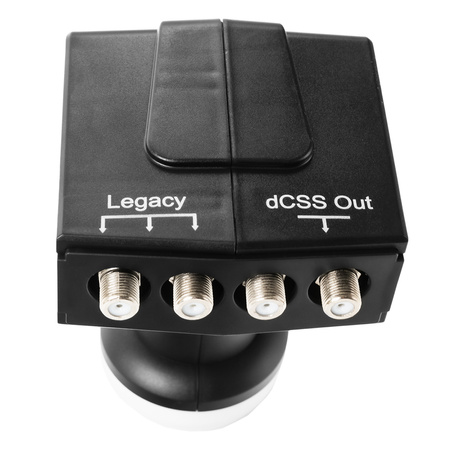

LNB posiada również trzy wyjścia standardowego sygnału satelitarnego dla trzech odbiorników satelitarnych (multiroom).
Technologia UNICABLE polega na sztywnej rezerwacji części pasma IF dla każdego z podłączonych tunerów satelitarnych.
Tuner wysyła żądania do konwertera dostępu do danego transpondera i otrzymuje sygnał na zarezerwowanej częstotliwości.
Warunkiem koniecznym do stosowania technologii UNICABLE jest implementacja jej w tunerze.
Wykaz zaprogramowanych 24 częstotliwości Unicable:
1. 1210MHz 2. 1420MHz 3. 1680MHz 4. 2040MHz 5. 978MHz 6. 1028MHz 7. 1072MHz 8. 1116MHz 9. 1160MHz 10. 1271MHz 11. 1315MHz 12. 1359MHz 13. 1484MHz 14. 1528MHz 15. 1572MHz 16. 1616MHz 17. 2084MHz 18. 2128MHz 19. 1816MHz 20. 1860MHz 21. 1904MHz 22. 1948MHz 23. 1992MHz 24. 1728MHz
Specyfikacja
Parametry techniczne:
- Model GT-SAT GT-S3dCSS24
- 1x wyjście Unicable UB x24
- 3x wyjście Legacy (Multiroom)
- Tłumienność: 0,1 dB (typ)
- Zysk port Legacy: 57 - 61dB
- Wzmocnienie portu SAT-SCR: 42 - 62 dB
- Sygnał sterujący: EN50494, EN50607, dHello
- Izolacja międzyprzewodowa:> 22dB
- Kontrola: DiSEqC 2.0
- Zakres temperatury: -40 °C do + 65° C
- Pobór mocy Legacy port: 100mA
- Napięcie zasilania: 10-20V
- Zużycie energii port SAT-SCR: 4.5W
- Zużycie energii port Legacy: 140 mA
- Średnica ? 40mm
- Kompatybilny z HD, 4K, DVB-S2/X FBC
