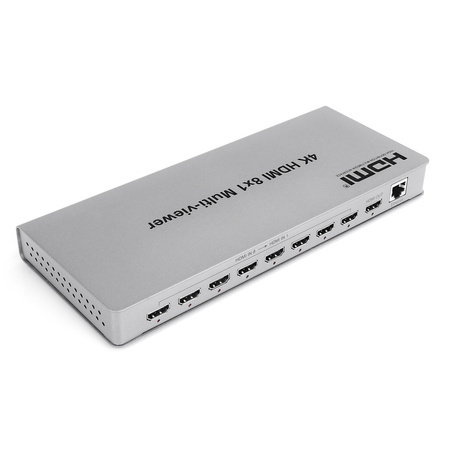

Multi-Viewer HDMI 8/1 PIP Spacetronik SPH-MV81PIP
Urządzenie Multi-Viewer pozwala na wyświetlanie obrazu z ośmiu źródeł HDMI (1920x1080, 60FPS) na jednym ekranie. Obraz jest bezstratny, wyraźny i ma głębokie barwy. Jako urządzenie typu Multi-Viewer, pozwala wyświetlać obraz w dziesięciu konfiguracjach. Możliwośc sterowania za pomocą przycisków na urządzeniu lub zdalnie pilotem.
Cechy:
- Obsługa 8 wejść HDMI, jedno wyjście HDMI
- Obsługa 8 segmentacji ekranu sygnału HDMI
- Obsługa 8 bezproblemowych przełączeń sygnału HDMI
- Obsługa sterowania podczerwienią
- Kompatybilna wersja HDMI 1.4, HDCP 1.4 i DVI 1.0
- Rozdzielczość wejściowa obsługuje 1080P, 720P, 1080i, 1024x768,1360x768 itd.
- Rozdzielczość wyjściowa obsługuje 1080P @ 60HZ, 2560x1600 @ 60HZ, 2560x1440 @ 60HZ, 3840x2160 @ 30HZ.
- Obsługa audio i wideo
- Bardziej wyraźne napisy
- Wejście HDMI i odległość transmisji wyjściowej: High Speed HDMI do 15M
- Moc: DC12V / 2A
- Waga netto: 792 g
- Wymiar (dł*sz*w): 252*105*25 (mm)
Tryby wyswietlania:

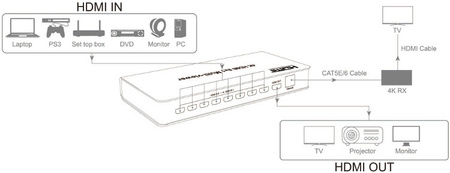

Przykładowy schemat podłączenia:

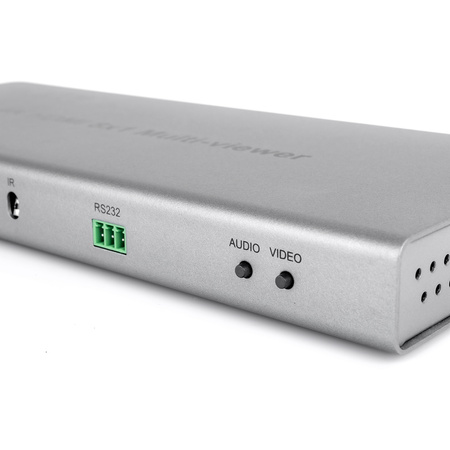

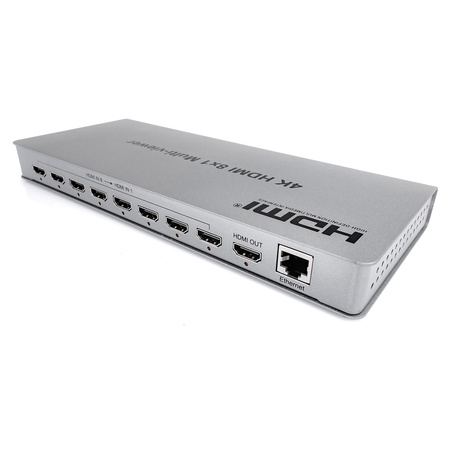

Schemat urządzenia:
1. HDMI IN8 - HDMI IN1 --- Interfejs wejściowy
2. HDMI OUT --- Interfejs wyjściowy
3. Interfejs Ethernet --- Ethernet
4. Power --- Wskaźnik LED zasilania
5. Interfejs zasilania 5 - DC / 12 V --- DC / 12 V
6. IR --- Odbiór IR
7. interfejs RS232 --- RS232
8. AUDIO --- Przełączanie trybu audio
9. VIDEO --- Przełączanie trybu wideo
