Weź oscyloskop do kieszeni – 200 kHz, 2,5 MS/s i ekran 2,8″ – NOYAFA NF-622
Szukasz szybkiej odpowiedzi na pytanie „jest sygnał czy nie ma?” bez rozkładania dużego sprzętu? NF-622 to kieszonkowy oscyloskop, który w kilka sekund pokaże przebiegi do 200 kHz, zmierzy Vpp, częstotliwość, czas narastania i wypełnienie, a w razie potrzeby zatrzyma kadr do analizy. Waży zaledwie 100 g, działa około 4 godzin i ładuje się przez USB-C – idealny do serwisu w terenie, warsztatu i nauki. Jeśli chcesz sprawdzać PWM, czujniki lub prototypy Arduino, po prostu włącz tryb AUTO i pracuj dalej.
Najważniejsze cechy – NOYAFA NF-622
Kieszonkowe 200 kHz i 2,5 MS/s - wiarygodny podgląd sygnałów małej/średniej częstotliwości
bez rozstawiania stacjonarnego oscyloskopu
Czytelny ekran 2,8″ TFT - wygodny odczyt parametrów i kształtu przebiegu w dłoni, także w
terenie
Błyskawiczne AUTO / Normal / Single - od szybkiej odpowiedzi „działa/nie działa” po łapanie
pojedynczych zdarzeń
Analiza z pauzą i przewijaniem - zatrzymujesz anomalię, przewijasz wykres i odczytujesz
wartości bez pośpiechu
Szerokie zakresy X1/X10 (do ±400 V*) - od logiki 10 mV/div po wyższe napięcia z sondą x10 –
elastyczność w serwisie
Mobilna energia 1000 mAh + USB-C - ok. 4 h pracy i ładowanie z powerbanku, gdy jesteś w
ruchu
Gotowy zestaw z etui i przewodami - bierzesz do torby i od razu mierzysz; idealny do
szybkich przeglądów
Szybka diagnostyka w kieszonkowej formie

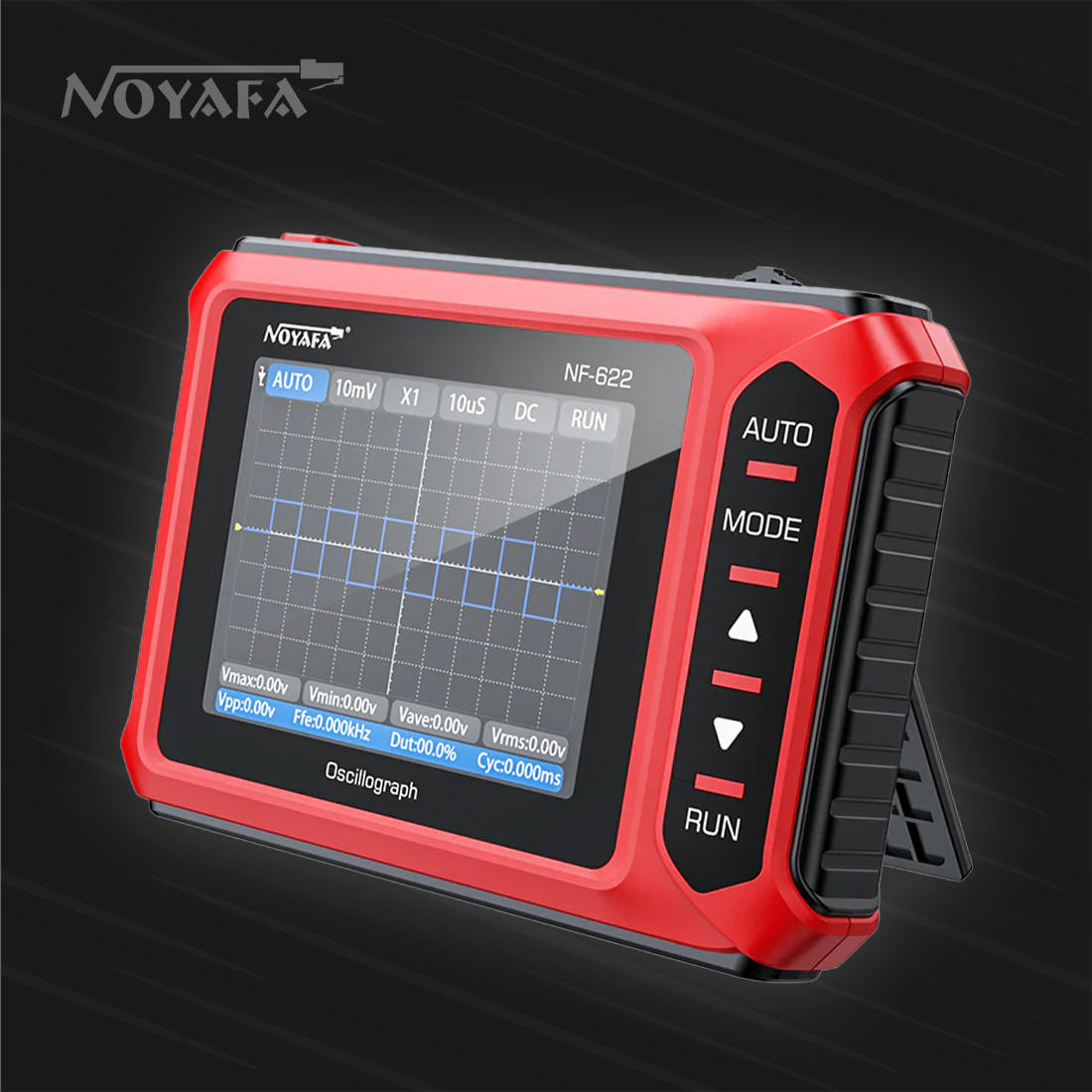

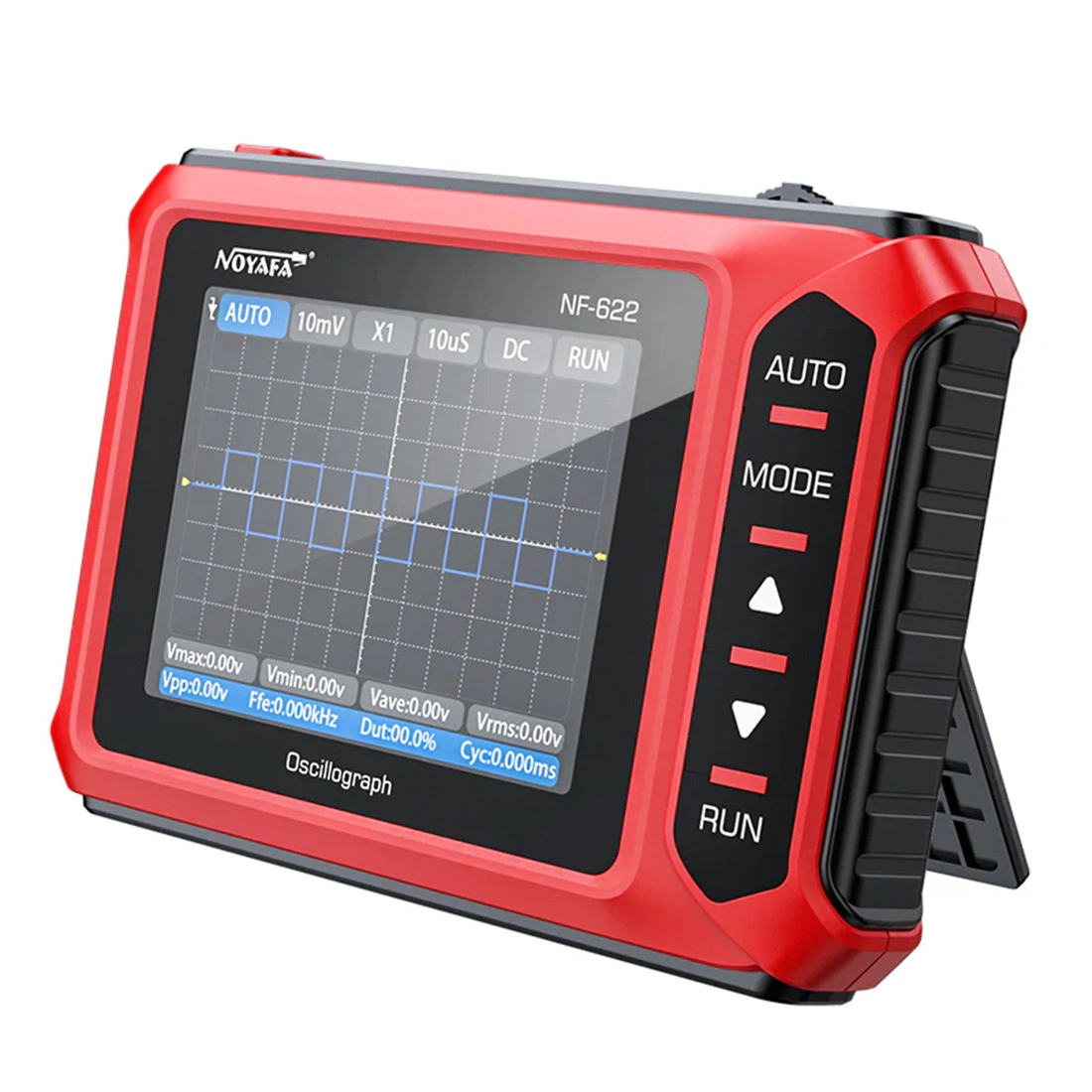

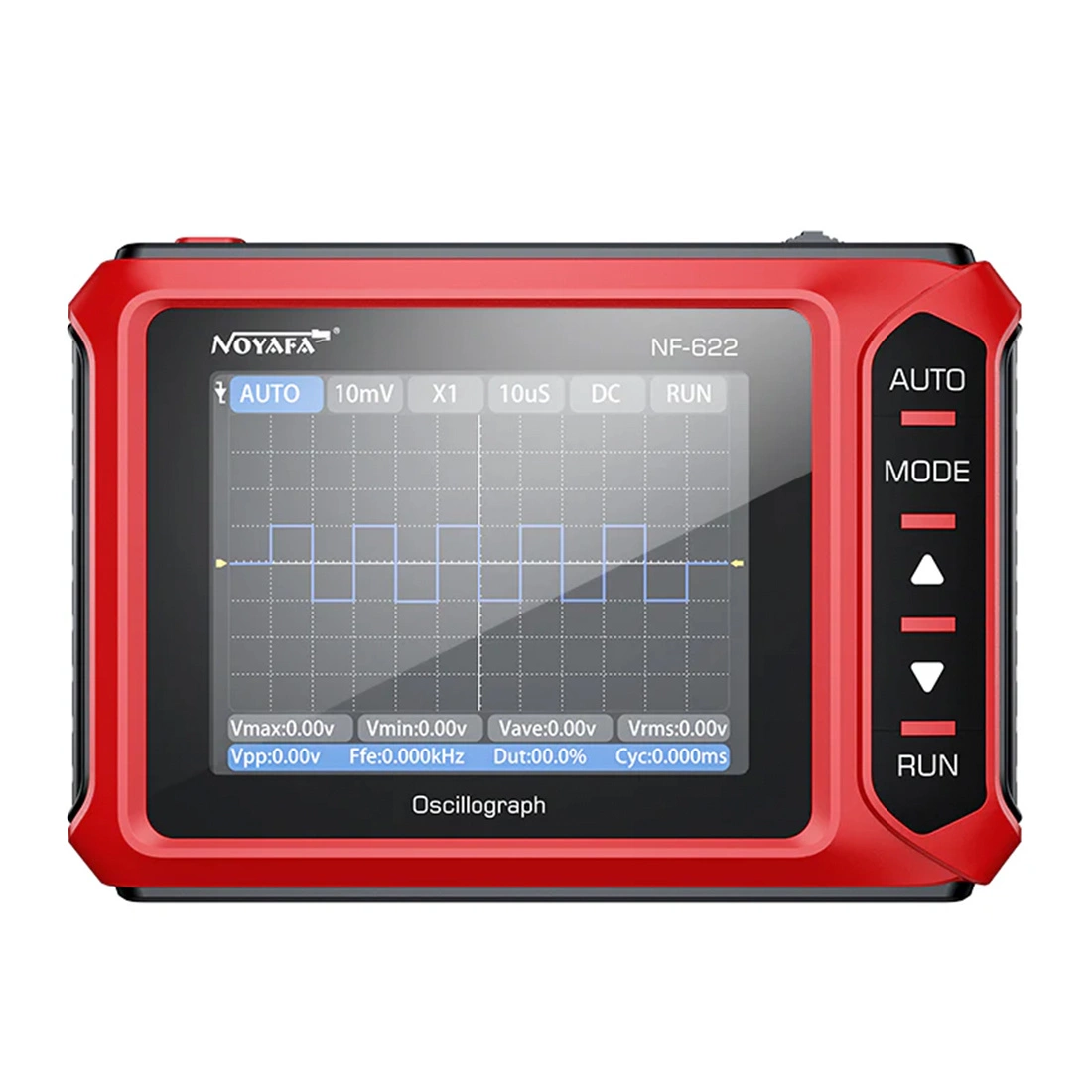

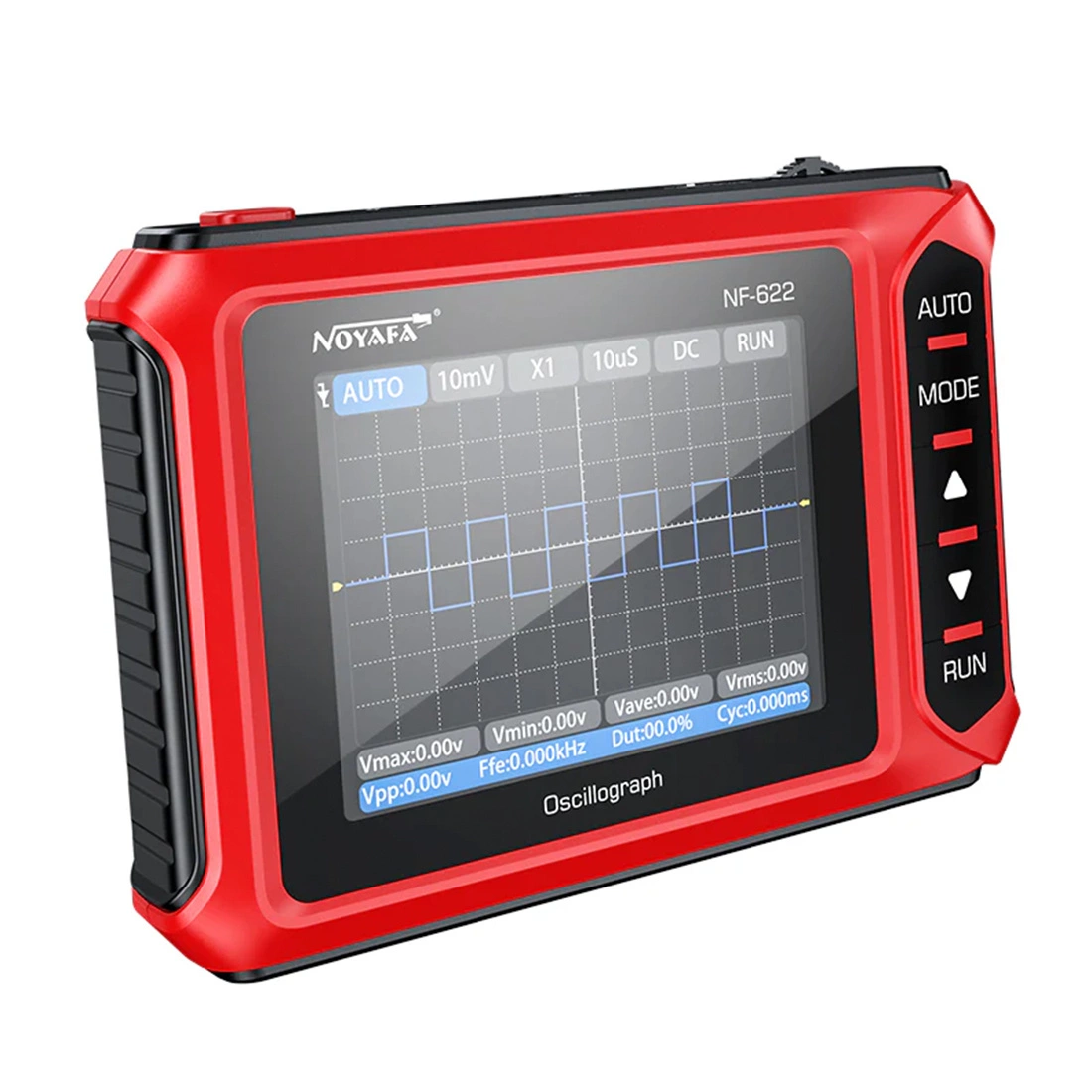

NOYAFA NF-622 to mini oscyloskop cyfrowy, który mieści się w dłoni, a mimo to pozwala na podgląd przebiegów do 200 kHz z próbkowaniem 2,5 MS/s. Dzięki funkcji AUTO uruchomisz go w kilka sekund, aby sprawdzić, czy sygnał jest obecny i jaki ma kształt – bez rozstawiania dużego oscyloskopu. Idealne rozwiązanie do szybkich napraw, testów prototypów czy nauki elektroniki.

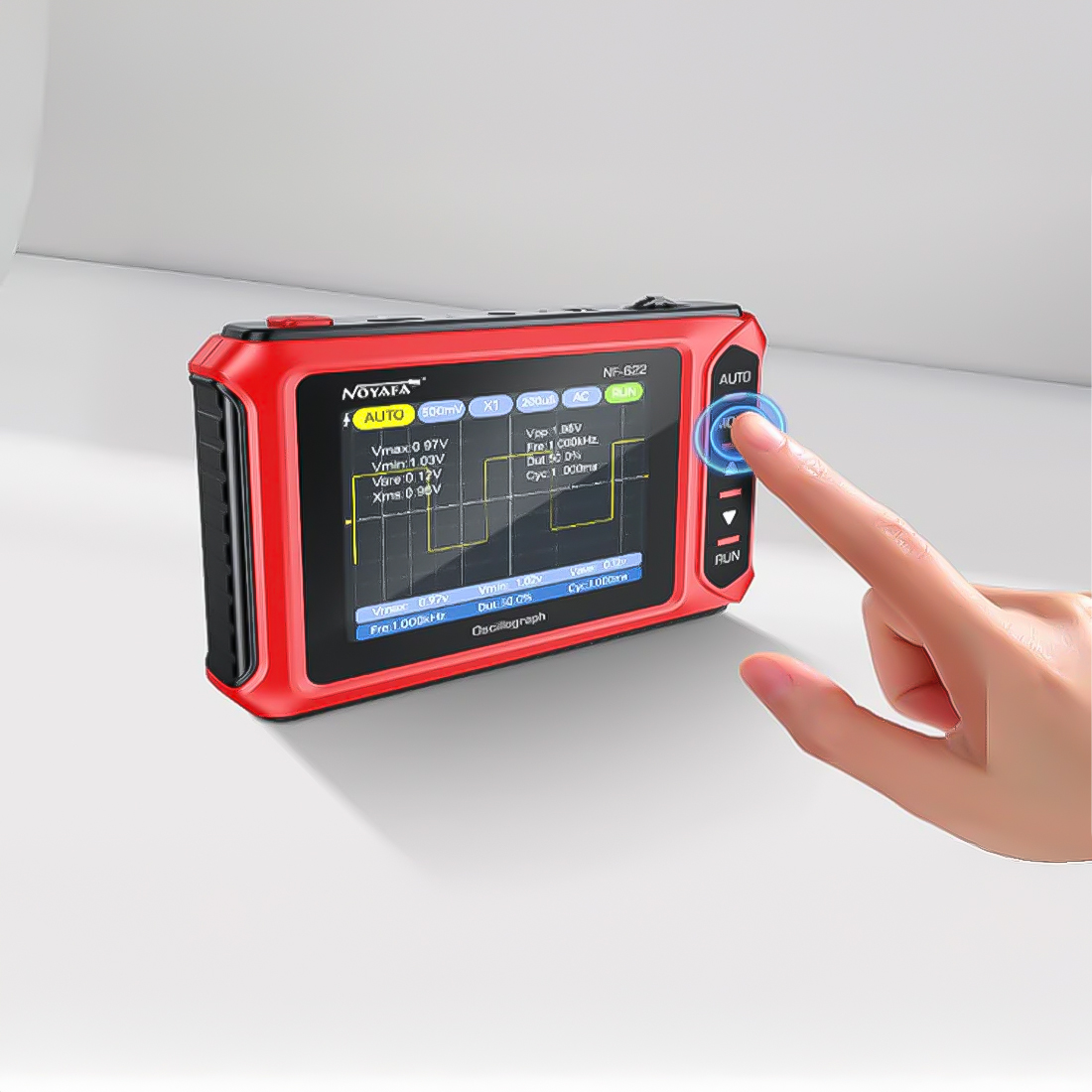

Tryby AUTO, Normal i Single
Masz do dyspozycji trzy tryby pracy: AUTO do szybkiej oceny, Normal do precyzyjnych ustawień oraz Single do łapania pojedynczych zdarzeń. To oznacza, że z NF-622 możesz zarówno błyskawicznie sprawdzić poprawność sygnału, jak i zatrzymać pojedynczy impuls, aby dokładnie go przeanalizować.

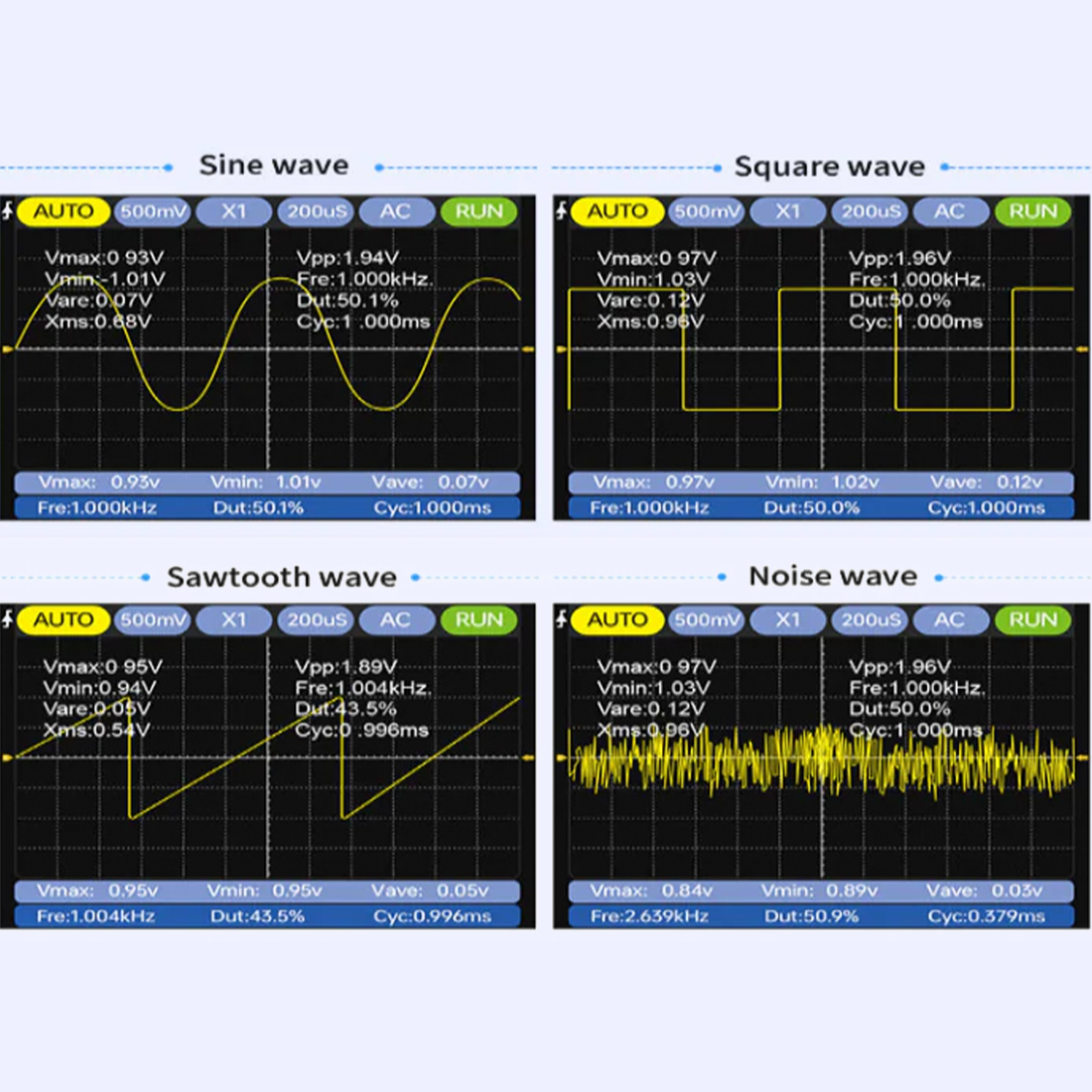

Analiza szczegółów przebiegu
Zatrzymuj, przewijaj i oglądaj przebiegi z bliska. Funkcja pauzy oraz możliwość przesuwania sygnału na ekranie pozwala Ci wychwycić anomalie, sprawdzić parametry w konkretnym punkcie czy porównać fragmenty sygnału. Do dyspozycji masz pomiar Vpp, częstotliwości, czasu narastania i wypełnienia.
Mobilność i niezależność od gniazdka

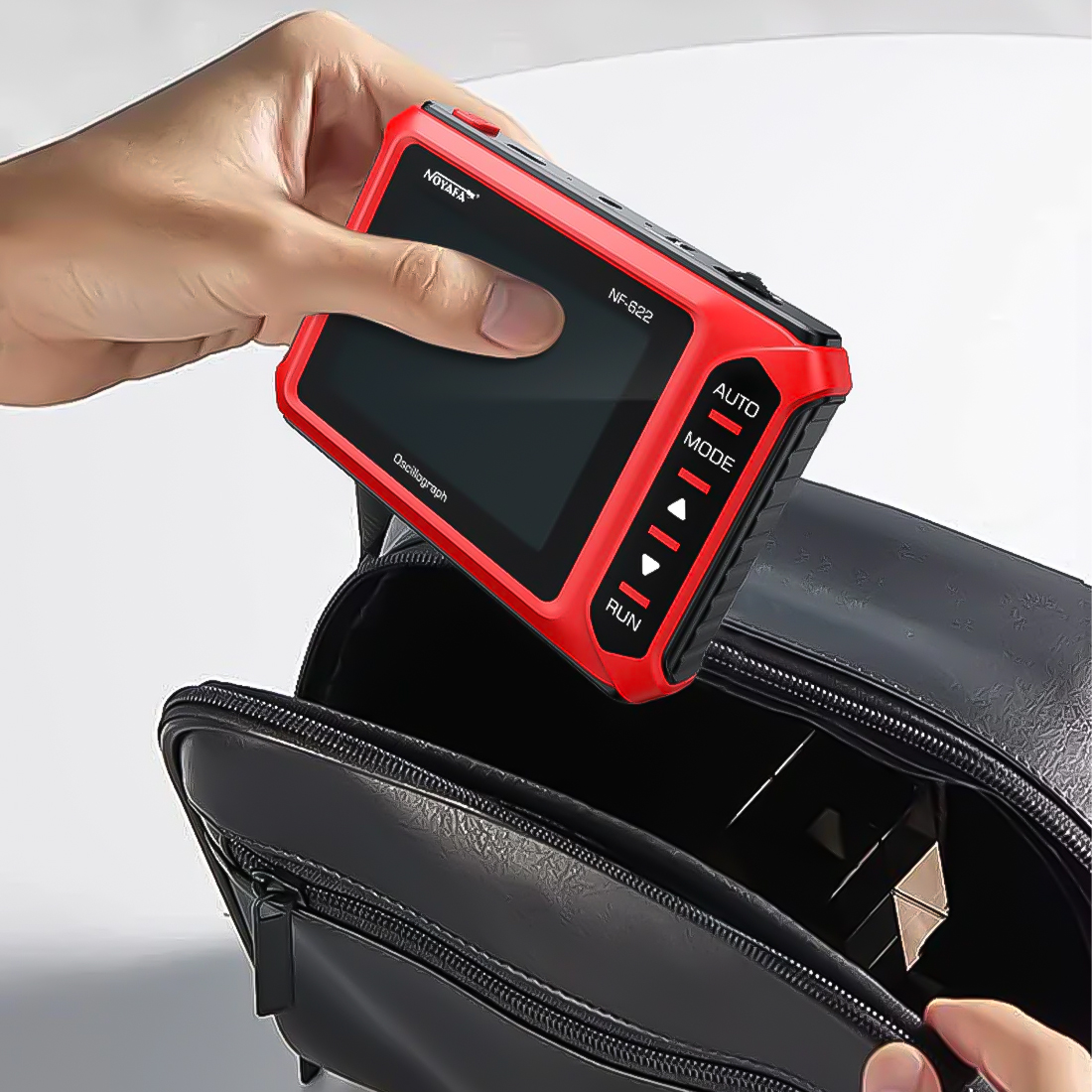

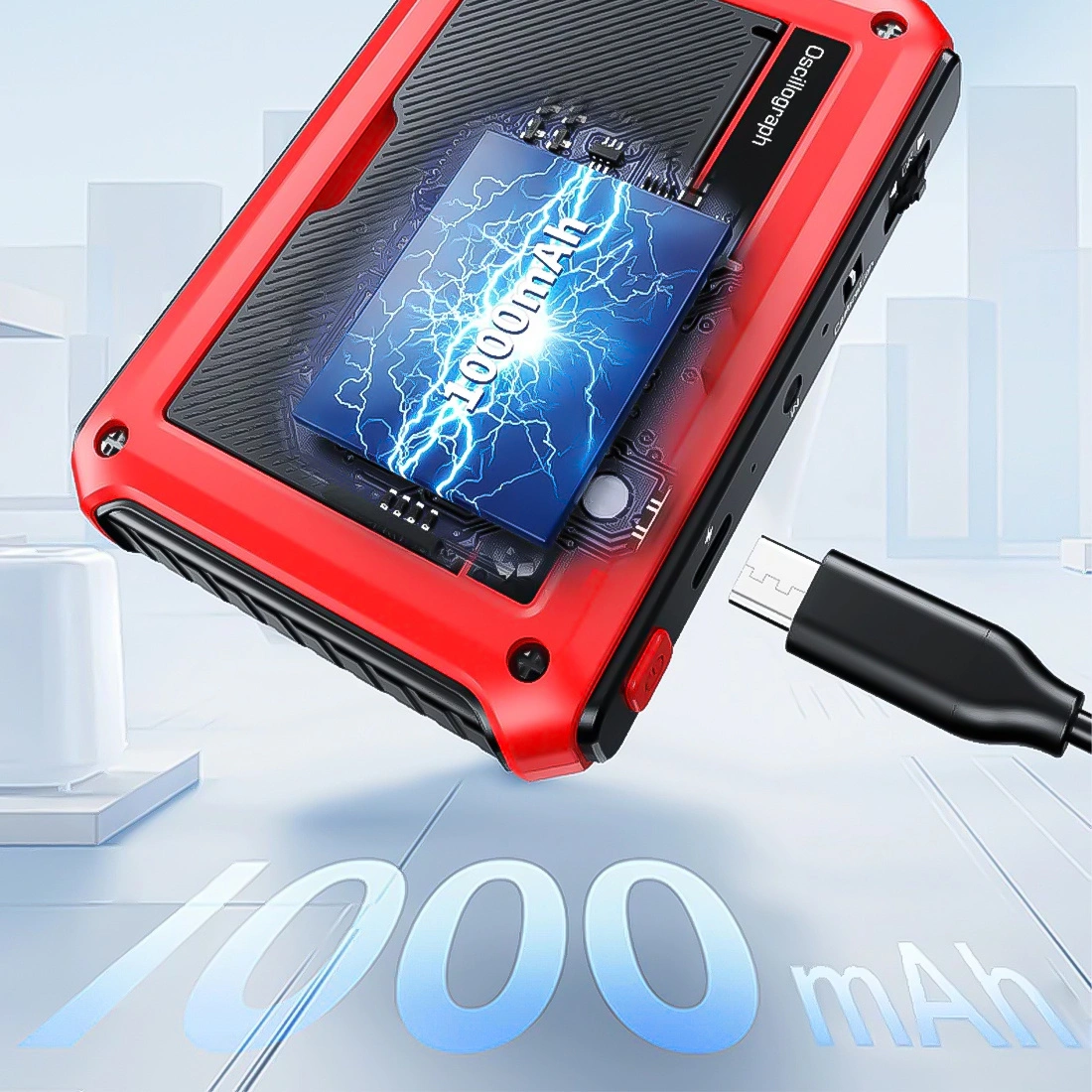

Wbudowany akumulator 1000 mAh zapewnia około 4 godziny pracy, a ładowanie przez USB-C umożliwia korzystanie z powerbanku w terenie. Całość waży tylko 100 g i ma wymiary zbliżone do notesu kieszonkowego, więc zabierzesz NF-622 wszędzie – od warsztatu po budowę.
Zastosowania w praktyce

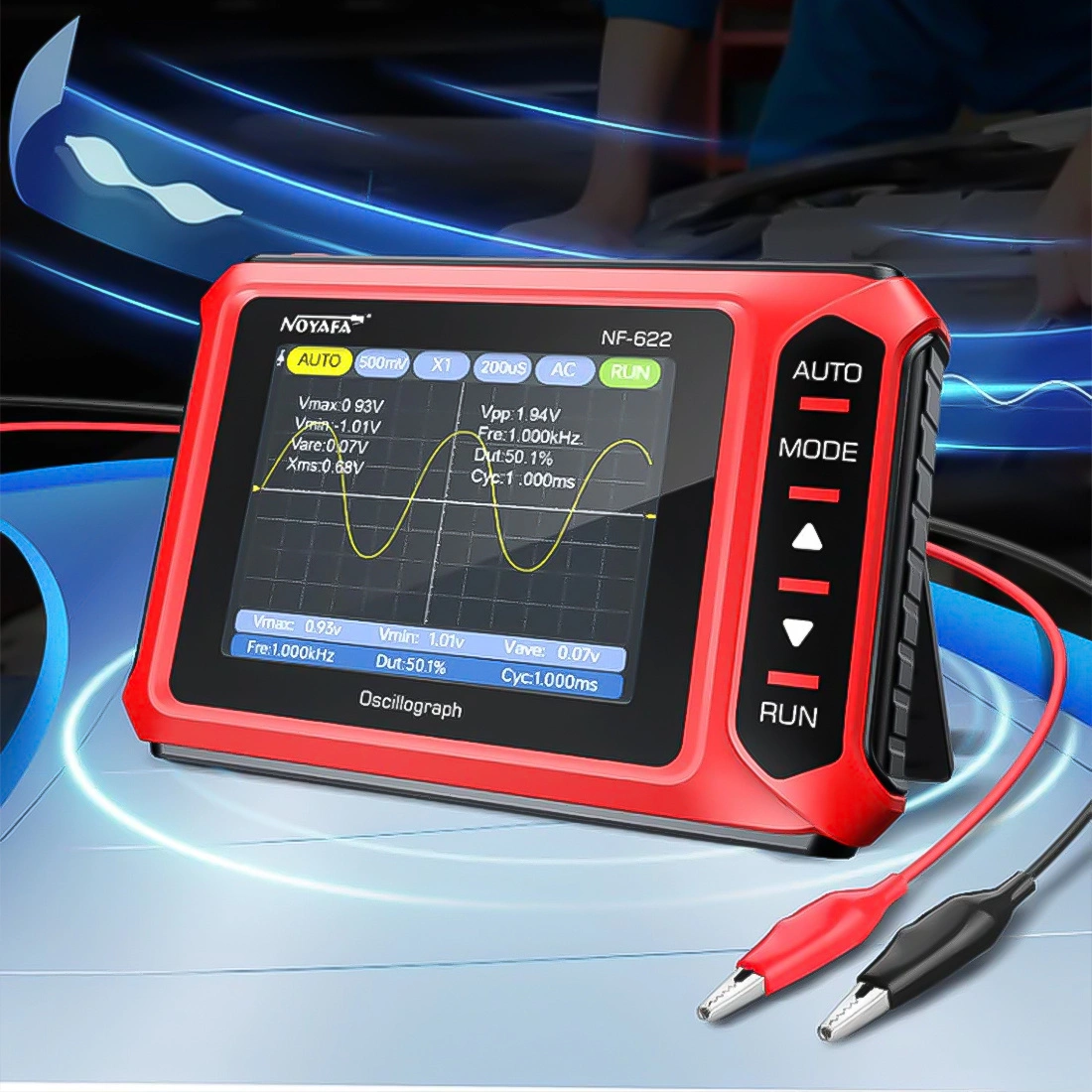

Ten oscyloskop sprawdzi się w wielu zadaniach: od diagnostyki czujników i układów PWM, przez serwis AGD i RTV, aż po warsztat samochodowy czy zajęcia edukacyjne. Dzięki etui i przewodom z krokodylkami w zestawie, jest gotowy do pracy od razu po wyjęciu z pudełka. To praktyczne narzędzie, które ułatwia codzienną pracę serwisanta i hobbysty.
Specyfikacja
Parametry pomiarowe
- Próbkowanie: 2,5 MS/s
- Pasmo: 200 kHz
-
Czułość pionowa: X1 – 10 mV–10 V/div; X10 – 100 mV–100 V/div
- Zakres napięć: X1 ±40 V (80 Vpp);
X10 ±400 V (800 Vpp)
- Baza czasu: 10 µs – 500 s/div
- Wyzwalanie: AUTO / Normal / Single
- Sprzężenie: AC / DC

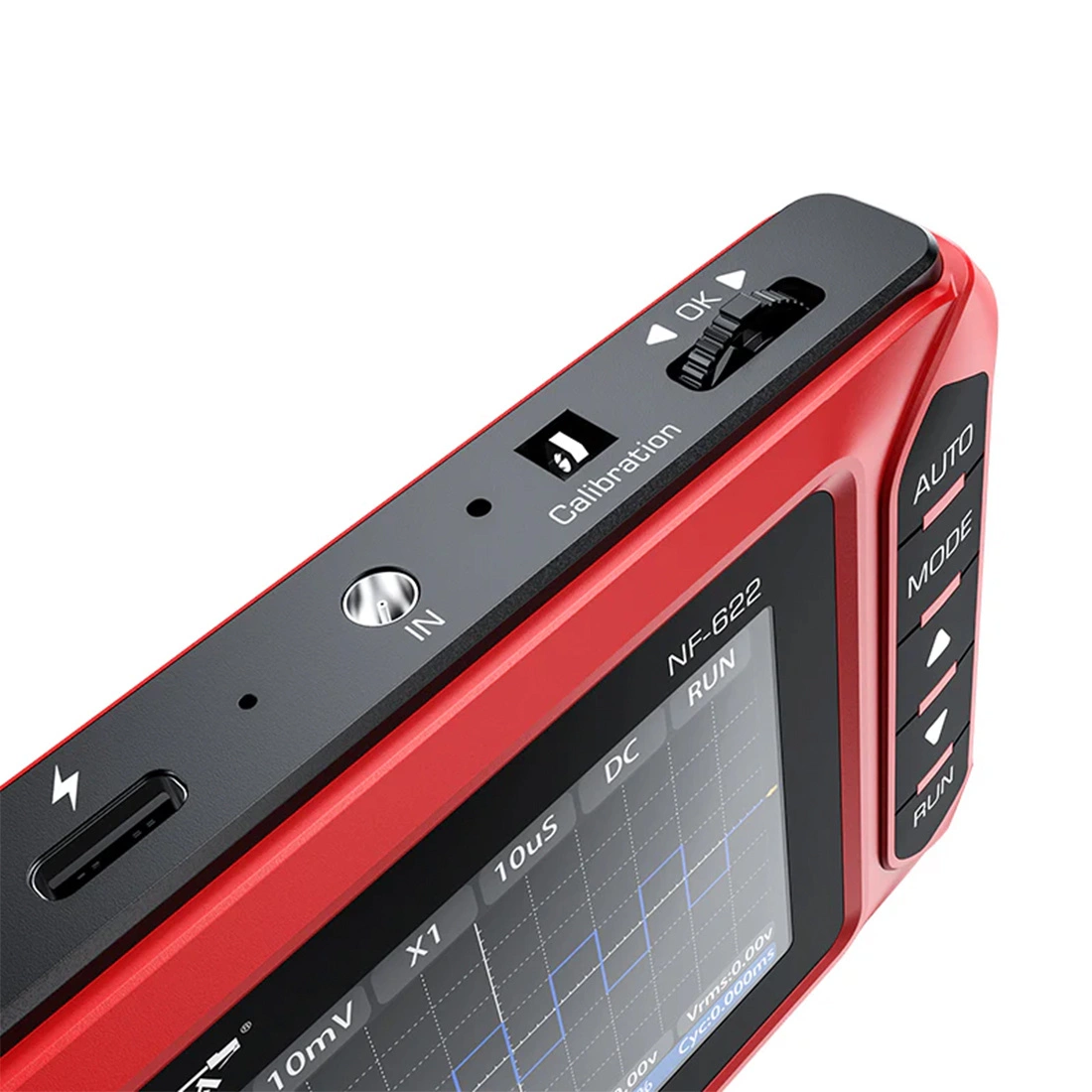

- Wbudowany kalibrator: 1 kHz, wypełnienie 50%
Wyświetlacz i obsługa
- Ekran kolorowy TFT 2,8"
- Funkcja pauzy i
przewijania przebiegów
- Tryby pracy: AUTO, Normal, Single test

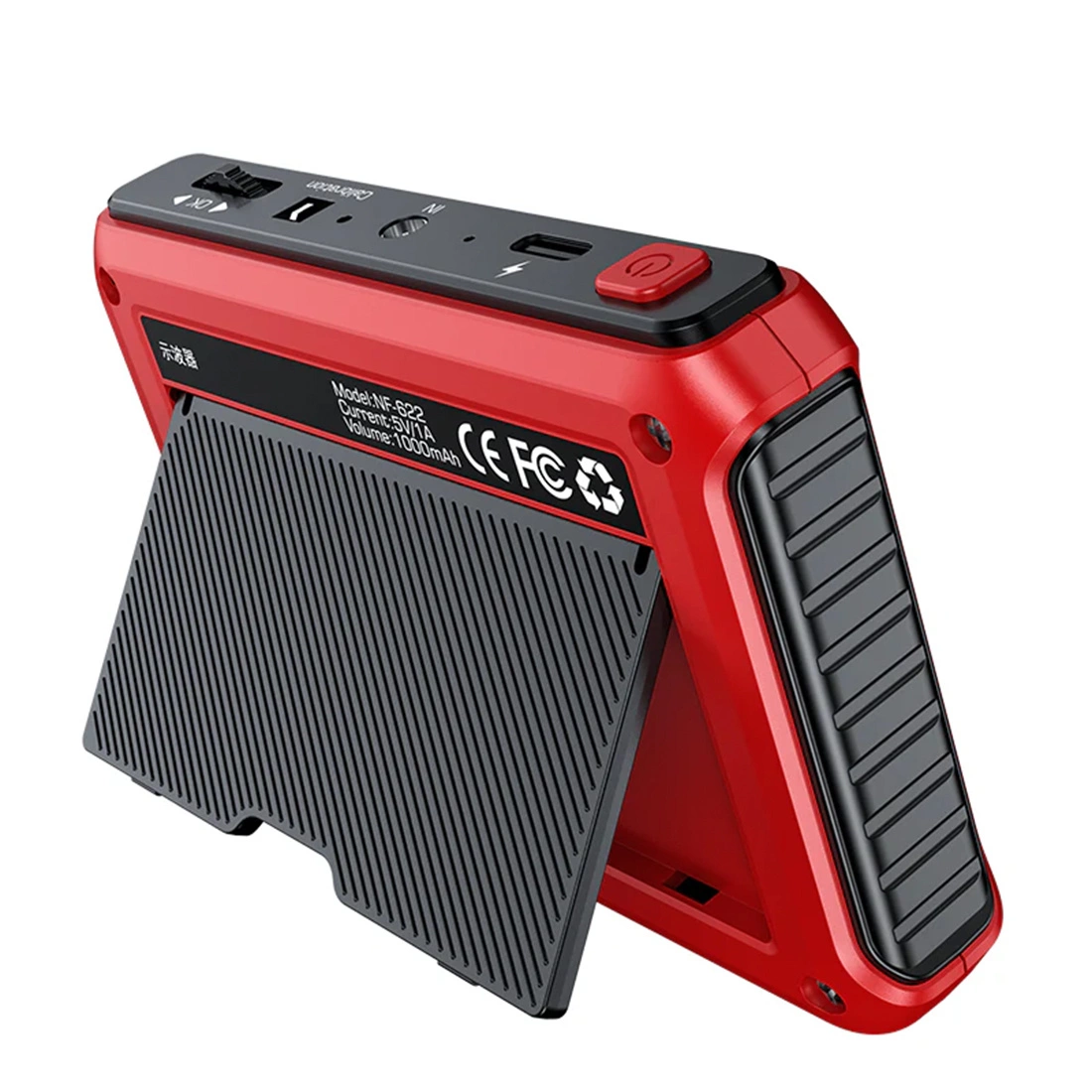

- Intuicyjne przyciski
sterujące + podpórka do pracy stacjonarnej

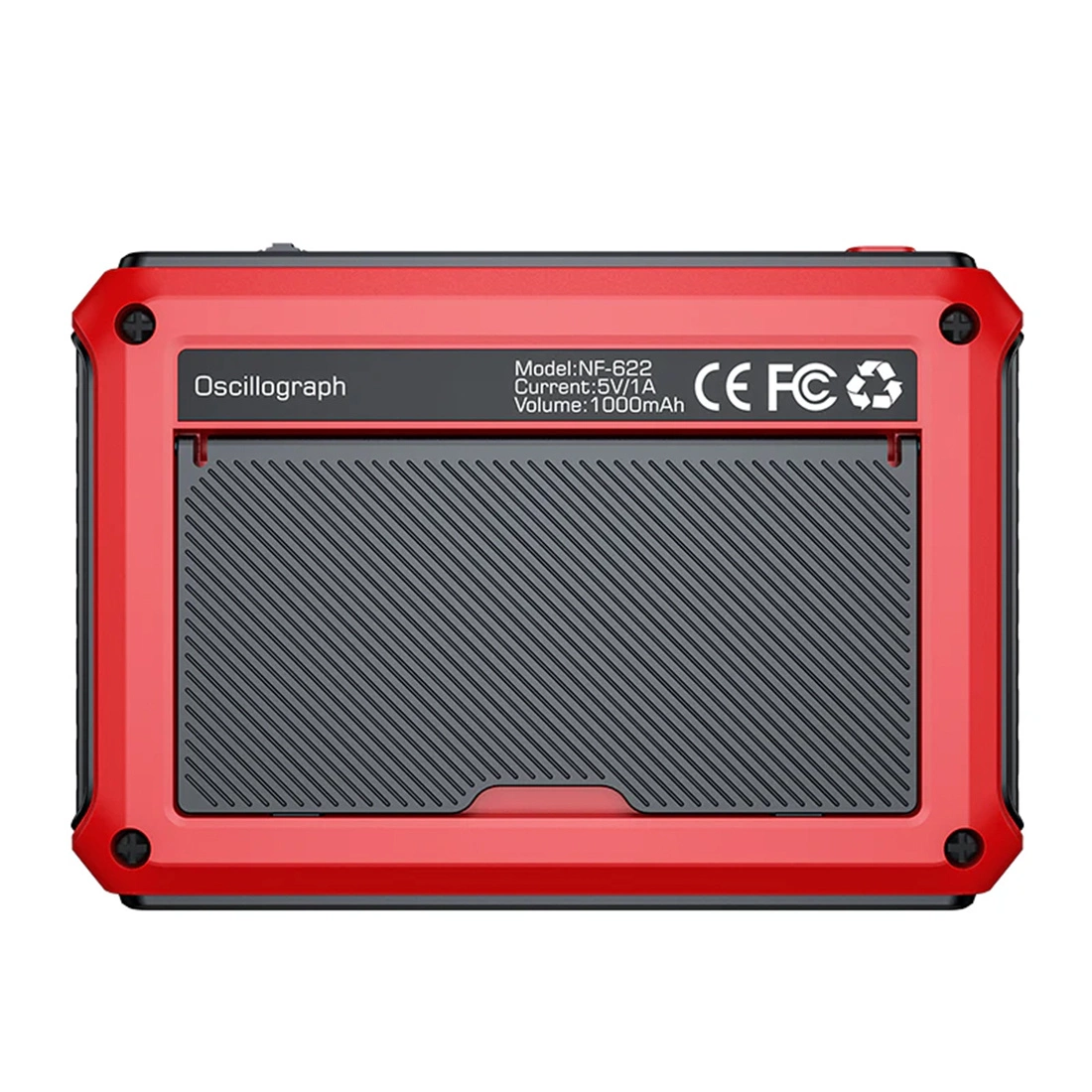

Zasilanie i wymiary
- Akumulator Li-ion 1000 mAh (czas pracy ok. 4 h)
-
Ładowanie USB-C 5 V / 1 A
- Auto-off po 30 minutach
- Wymiary: 105 × 73 × 21 mm
-
Masa: ok. 100 g

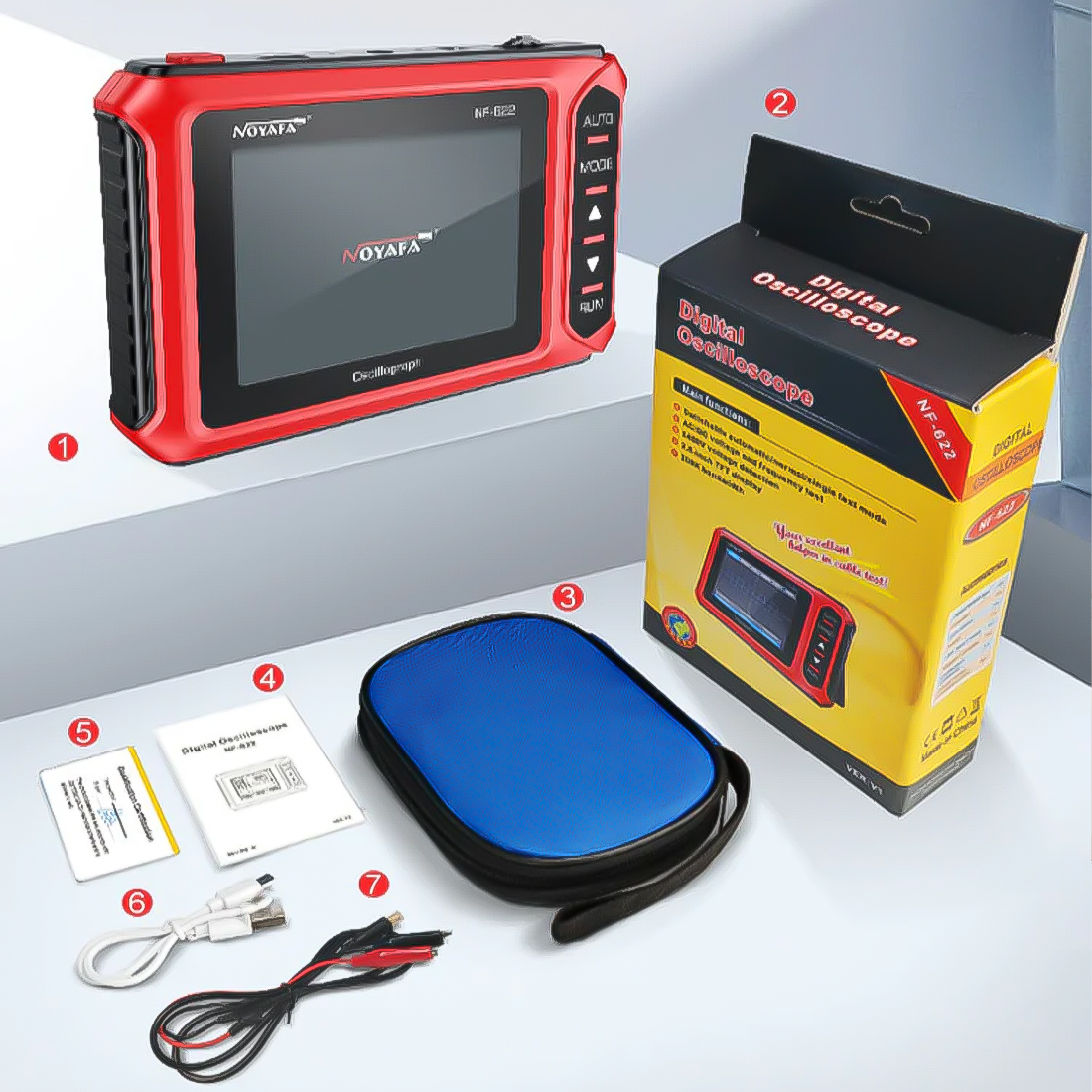

Zestaw
- Oscyloskop NF-622
- Etui ochronne
- Przewód USB-C
-
Przewody pomiarowe z krokodylkami
- Instrukcja obsługi
- Karta gwarancyjna
- Pudełko
