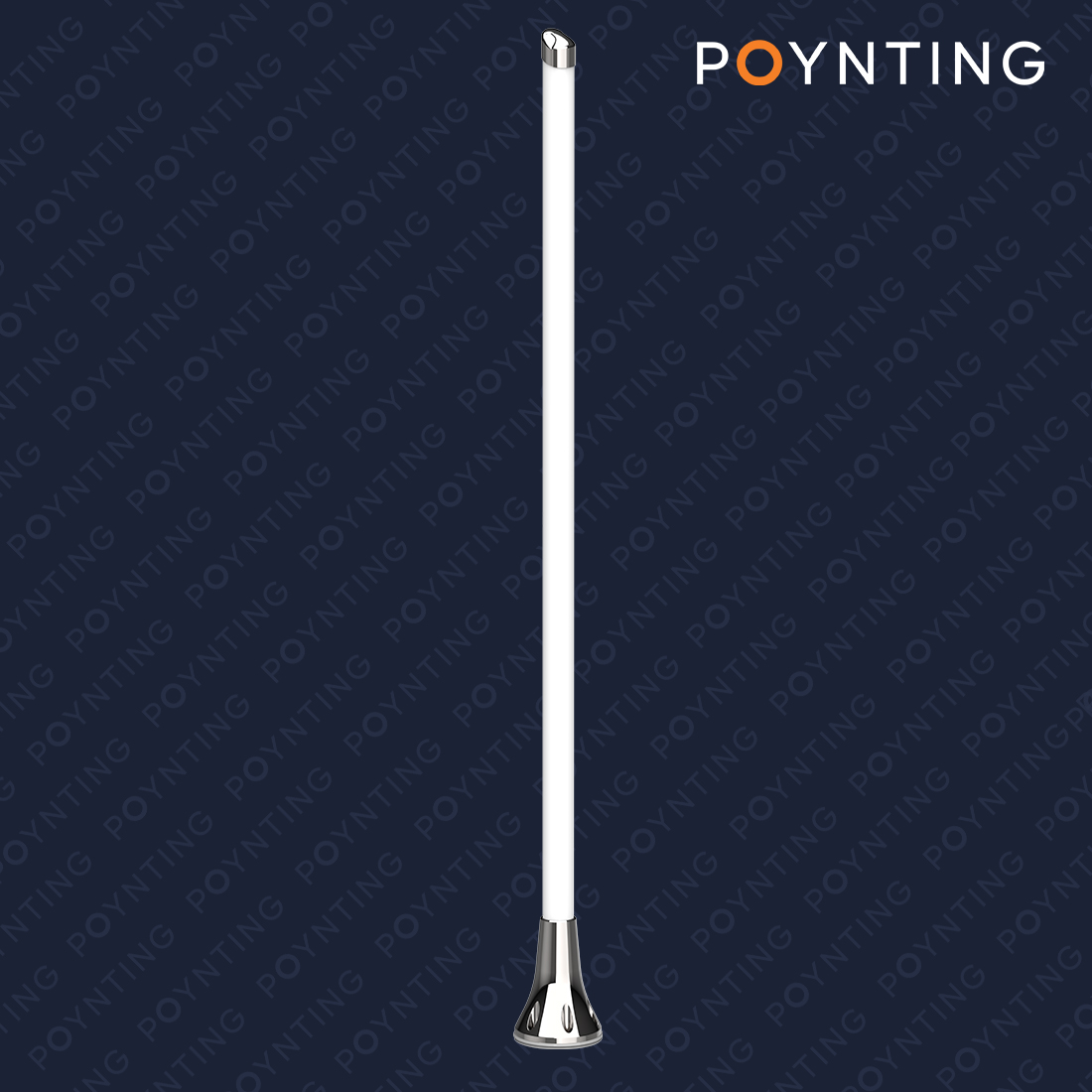

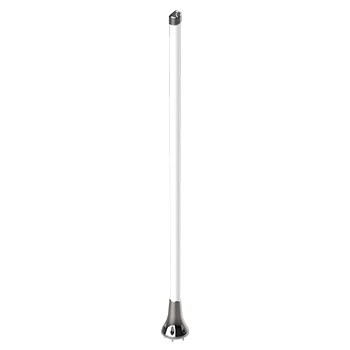

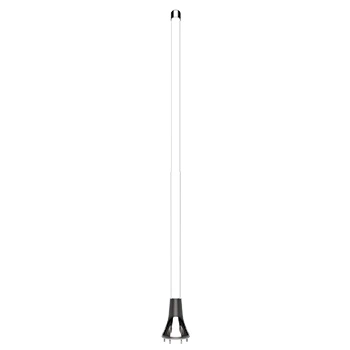

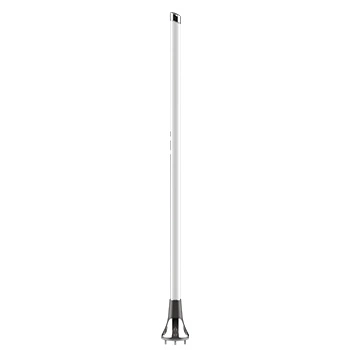

Poynting OMNI-904 – morska antena LTE/5G, 4×4 MIMO, IP68 (dookólna)
Jesteśmy autoryzowanym dystrybutorem Poynting. Kupujesz sprzęt z oficjalnej sieci, pełną gwarancją i wsparciem technicznym.
OMNI-904 to wysoka, kolinearna antena dookólna klasy morskiej, łącząca cztery cztery zintegrowane anteny w jednej osłonie – prawdziwe MIMO 4×4 dla LTE/5G. Zapewnia wyrównany zysk w całym paśmie 617–4200 MHz, stabilny odbiór w ruchu oraz odporność na realne warunki na morzu: IP68, odporność na mgłę solną (MIL-STD 810G/ASTM B117), UV i wilgotność do 98%.
Najważniejsze cechy anteny OMNI-904
MIMO 4×4 dla LTE/5G – stabilne połączenie i wyższe prędkości transmisji dzięki czterem
torom antenowym w jednej obudowie
Szerokopasmowa praca 617–4200 MHz – obsługa wszystkich popularnych pasm LTE i 5G, w
tym Band 71 (617–698 MHz) oraz CBRS 3.4–4.2 GHz
Wysoki zysk – do 8 dBi @ 1710–2700 MHz; zbalansowane wzmocnienie
w całym paśmie

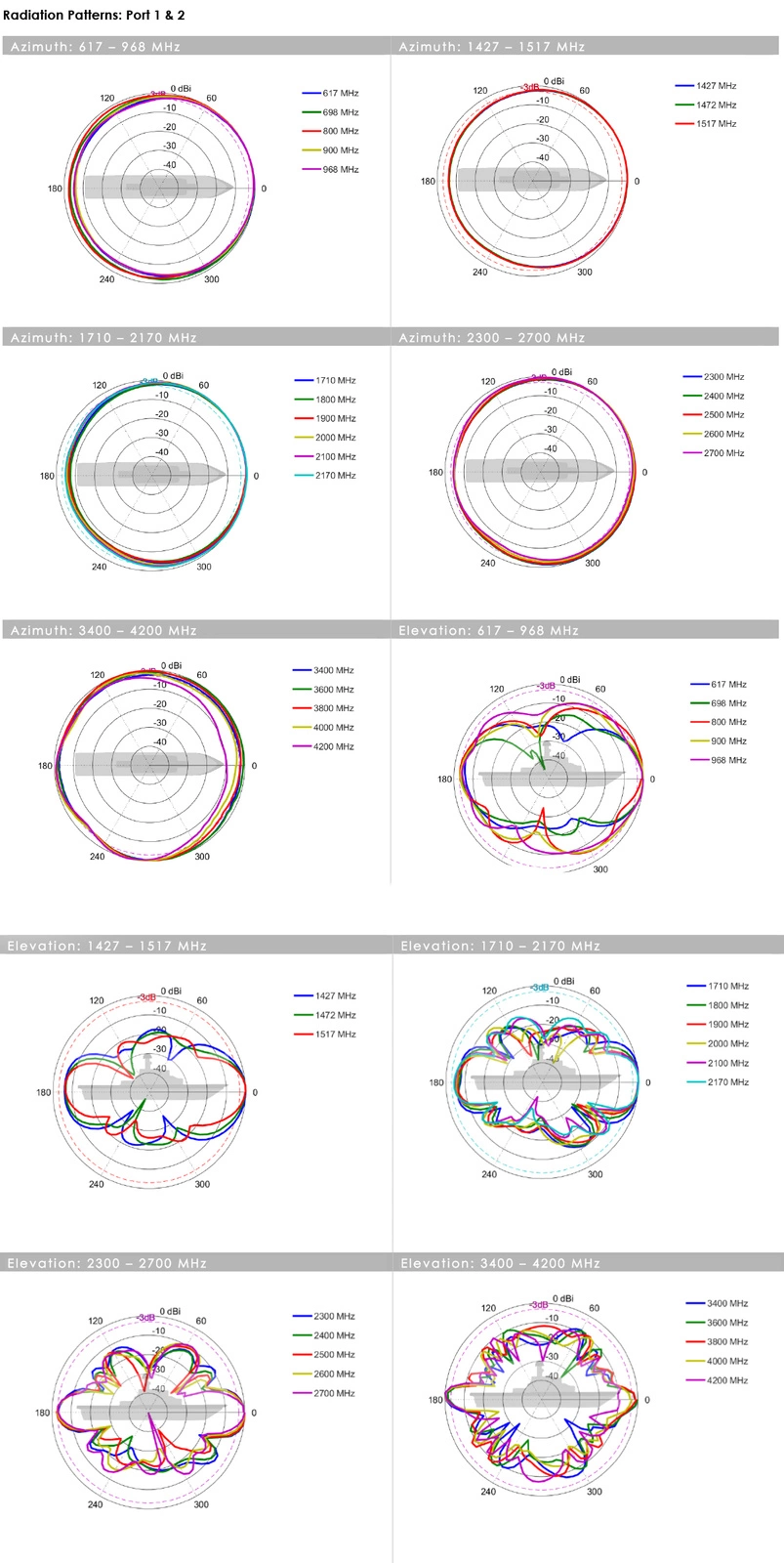

Dookólna charakterystyka promieniowania – pewny zasięg w ruchu: na jachtach, promach i
jednostkach roboczych
Wzmocniona odporność IP68 – pełna pyło- i wodoszczelność, zgodność z testami mgły solnej
(MIL-STD 810G / ASTM B117)
Odporna na promieniowanie UV i sól morską – radom z włókna szklanego i końcówki ze stali
nierdzewnej 316
Stabilność w ekstremalnym wietrze – przetestowana na prędkości do 190 km/h

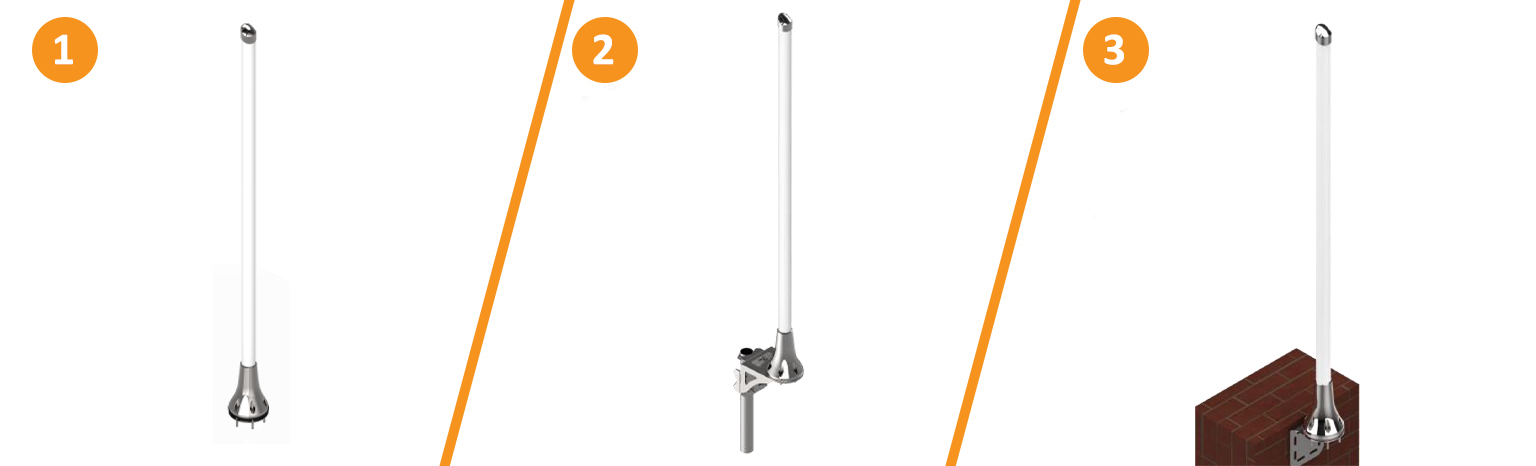

Elastyczny montaż – w zestawie podstawa do montażu powierzchniowego; opcjonalnie
maszt/ściana z uchwytem A-BRKT-090 / BRKT-90
4× złącze N-Type (F) – łatwa integracja z przemysłowymi routerami LTE/5G high-end
Stworzona do żeglugi i wybrzeża
Wysoki, kolinearny układ promienników i separacja pionowa dają kontrolę wzorca i równy zysk od 617 do 4200 MHz. Dzięki temu OMNI-904 utrzymuje łącze zarówno blisko brzegu, jak i daleko na akwenie, ograniczając przerwy w pokryciu.
Obudowa z kompozytu fiberglass z końcówkami ze stali nierdzewnej 316 jest odporna na promieniowanie UV, sól i uderzenia (IK10). Uszczelnienie IP68 i testy mgły solnej (MIL-STD 810G / ASTM B117) zabezpieczają antenę w najbardziej korozyjnych warunkach.
Kompatybilność i łączność bez kompromisów
Antena OMNI-904 łączy w jednej obudowie cztery niezależne tory antenowe dla LTE/5G. Obsługuje wszystkie kluczowe pasma komórkowe w zakresie 617–4200 MHz, w tym Band 71 (617–698 MHz) oraz CBRS 3.4–4.2 GHz. Dzięki temu jest rozwiązaniem przyszłościowym, zapewniającym pewny sygnał w każdej lokalizacji.
LTE/5G z MIMO 4×4
Stabilne łącze w całym zakresie częstotliwości – obsługa popularnych pasm 700/800/1800/2600/3600 MHz (m.in.
B1/B3/B7/B20/B28, n77/n78). Zysk do 8 dBi przekłada się na lepszy zasięg i wyższe prędkości
transmisji w aplikacjach morskich i przemysłowych.
Integracja z routerami przemysłowymi
Antena posiada 4 złącza N-Type (F), dzięki czemu łatwo współpracuje z zaawansowanymi
routerami LTE/5G używanymi w żegludze, offshore i infrastrukturze krytycznej.
Odporna na trudne warunki – IP68 i IK10
OMNI-904 została zaprojektowana specjalnie do pracy w ekstremalnych warunkach morskich i przybrzeżnych. Spełnia normę IP68, co oznacza pełną pyło- i wodoszczelność nawet przy długotrwałej ekspozycji. Odporność mechaniczna IK10 gwarantuje zabezpieczenie przed uderzeniami i wibracjami.
Stabilność w silnym wietrze
Antena została przetestowana pod kątem odporności na wiatr do 190 km/h, co zapewnia pewne działanie zarówno podczas sztormów, jak i w trakcie rejsów z dużą prędkością.
Odporność na korozję i promieniowanie UV
Obudowa z włókna szklanego i elementy ze stali nierdzewnej 316 czynią antenę odporną na sól morską, wilgoć do 98% oraz długotrwałe nasłonecznienie. Antena spełnia normy MIL-STD 810G i ASTM B117 dotyczące mgły solnej, a klasa palności UL 94-HB potwierdza bezpieczeństwo materiałowe.
Dla kogo antena OMNI-904 to strzał w dziesiątkę?
Szukasz anteny, która zapewni niezawodną łączność LTE/5G na morzu lub wzdłuż wybrzeża?
OMNI-904 została zaprojektowana do najtrudniejszych warunków morskich i sprawdzi się m.in.
w:
• superjachtach i łodziach rekreacyjnych – stabilne LTE/5G w rejsach dalekomorskich
• promach i jednostkach pasażerskich – ciągła łączność dla systemów pokładowych i
pasażerów
• jednostkach serwisowych i offshore – niezawodny sygnał podczas pracy na platformach i
statkach roboczych
• portach i marinach – obsługa systemów monitoringu, telemetryki i zarządzania ruchem
• żegludze przybrzeżnej i rybołówstwie – stały dostęp do sieci nawet w odległych
akwenach
• rozwiązaniach przemysłowych nad wodą – transmisja danych w terminalach kontenerowych i
infrastrukturze portowej

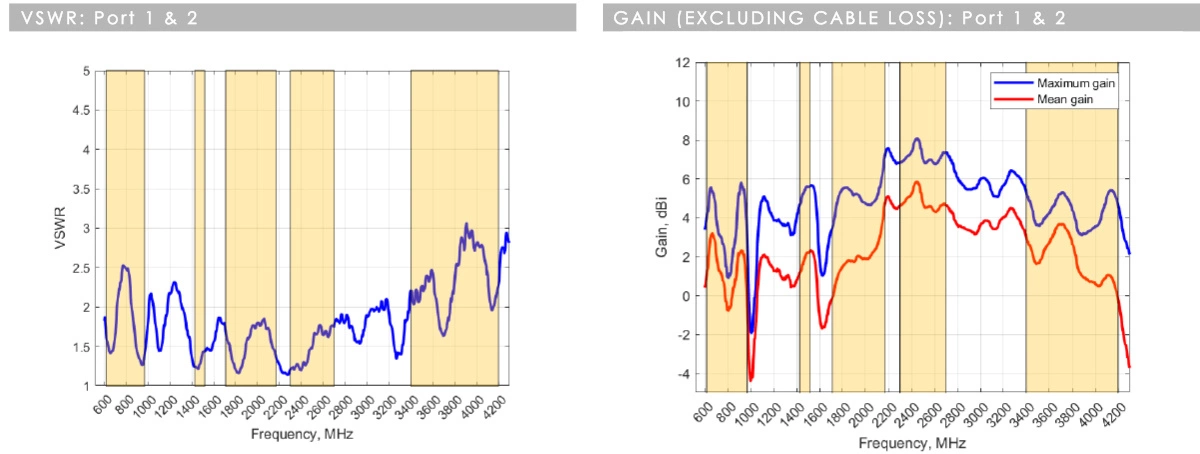

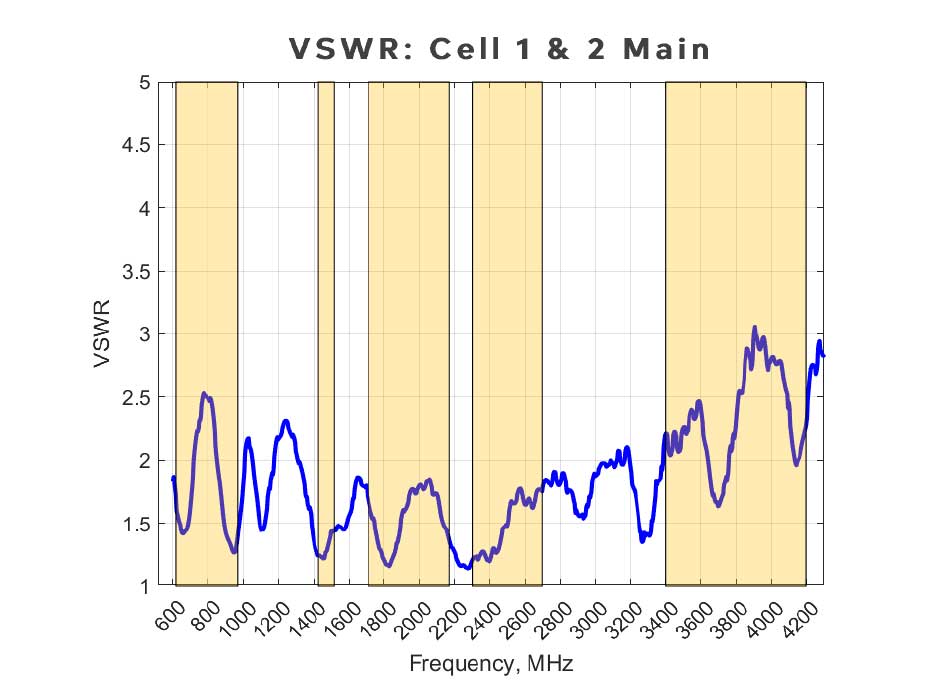

Stabilność sygnału LTE/5G – VSWR portów głównych (Main)
Porty 1&2 (Main) utrzymują VSWR ≤ 2.5:1 w ≥ 90% zakresu
częstotliwości (617–960, 1427–1517, 1710–2700, 3400–4200 MHz).
Oznacza to niskie straty mocy i
pewną transmisję nawet w trudnych warunkach morskich.

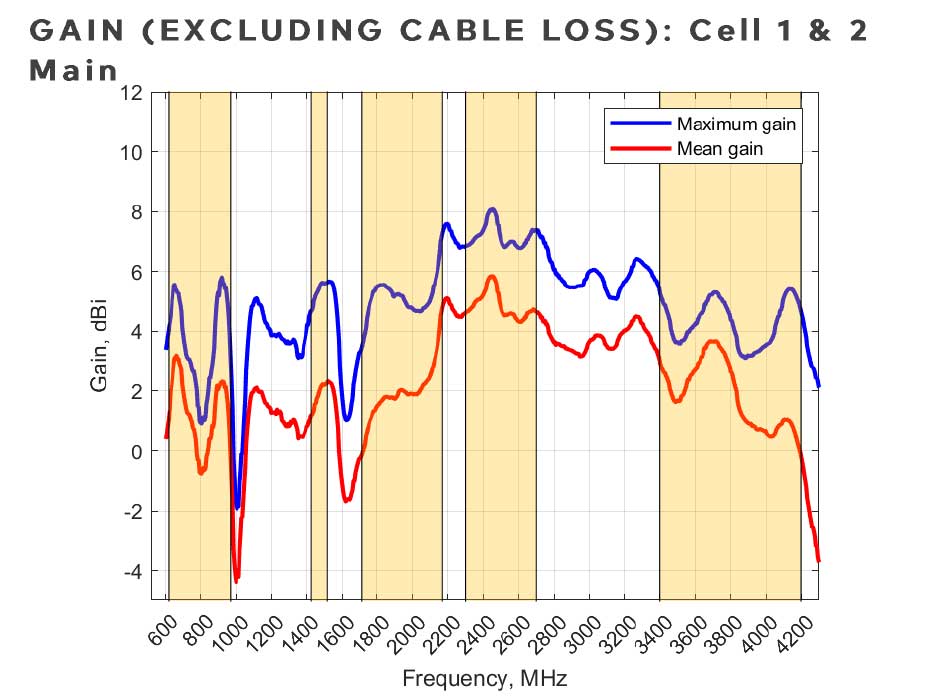

Realne wzmocnienie sygnału (gain) – porty główne (Main)
Poynting OMNI-904 – porty 1&2 (Main) zapewniają najwyższy zysk,
stanowiąc podstawę stabilnego łącza LTE/5G:
6 dBi @ 617–960 MHz
6 dBi
@ 1427–1517 MHz
8 dBi @ 1710–2700 MHz
5 dBi @
3400–4200 MHz
Dzięki temu porty główne gwarantują mocny sygnał, większy zasięg i wysoką przepustowość w aplikacjach morskich i przybrzeżnych.

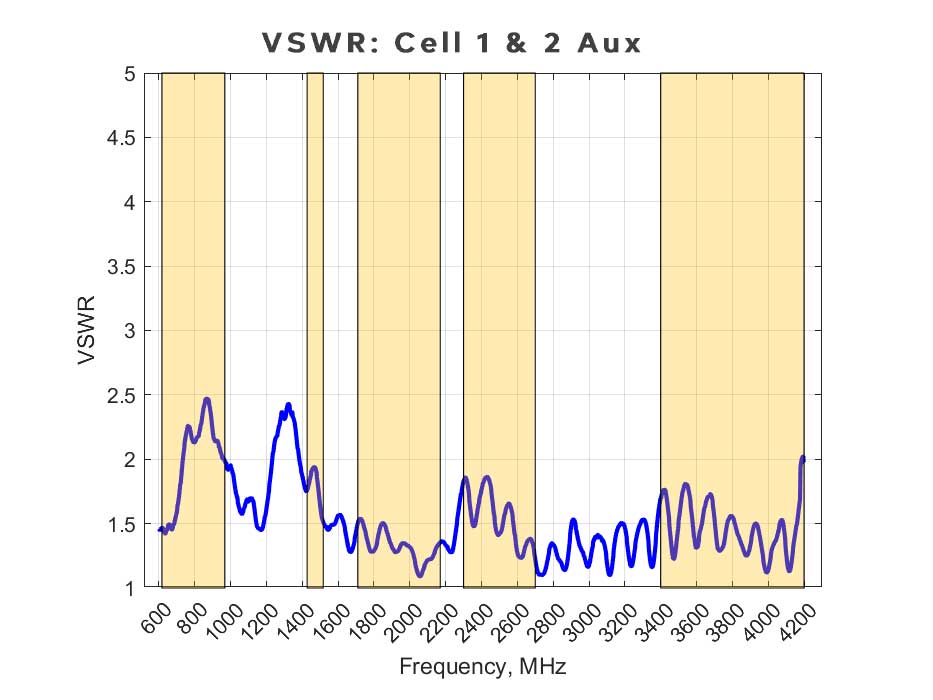

Stabilność sygnału LTE/5G – VSWR portów pomocniczych (Aux)
Porty 3&4 (Aux) utrzymują dopasowanie VSWR < 2.5:1 w całym zakresie
częstotliwości 617–4200 MHz.
Choć oferują niższy zysk, ich rola jest kluczowa dla pełnej pracy
MIMO 4×4.

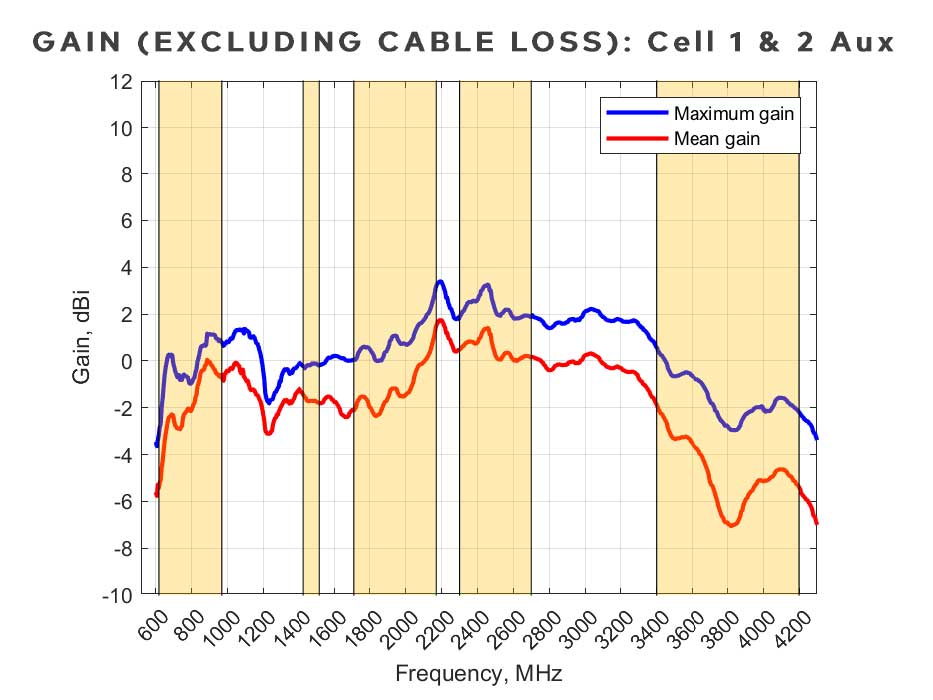

Realne wzmocnienie sygnału (gain) – porty pomocnicze (Aux)
Porty 3&4 (Aux) mają niższy zysk, ale zwiększają różnorodność sygnału i poprawiają
efektywność MIMO 4×4:
1 dBi @ 617–960 MHz
0 dBi
@ 1427–1517 MHz
3 dBi @ 1710–2700 MHz
0 dBi @
3400–4200 MHz
Dzięki portom Aux router otrzymuje dodatkowe ścieżki odbioru, co przekłada się na większą stabilność łącza i lepszą przepustowość w warunkach zakłóceń i wielodrogowości.

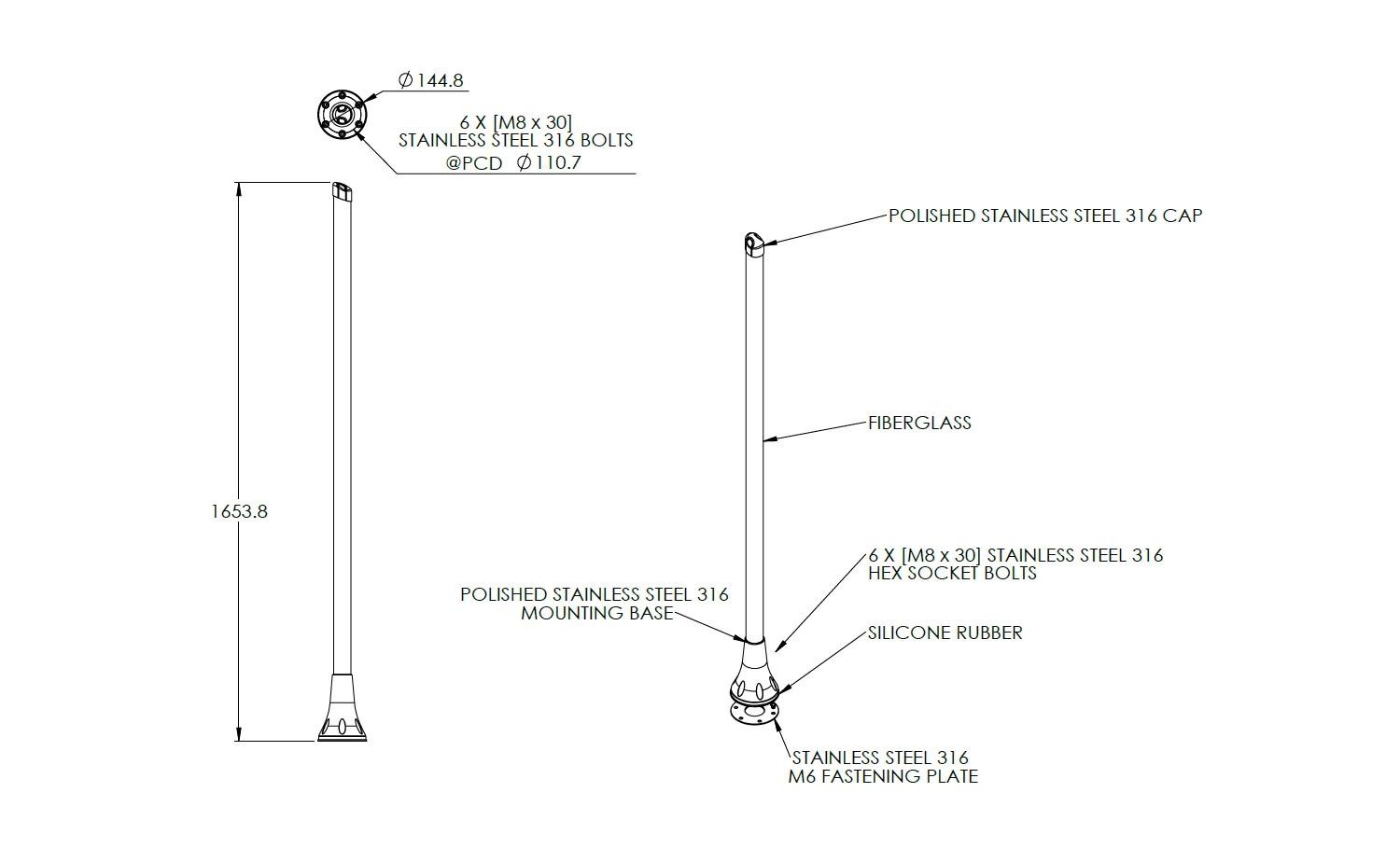

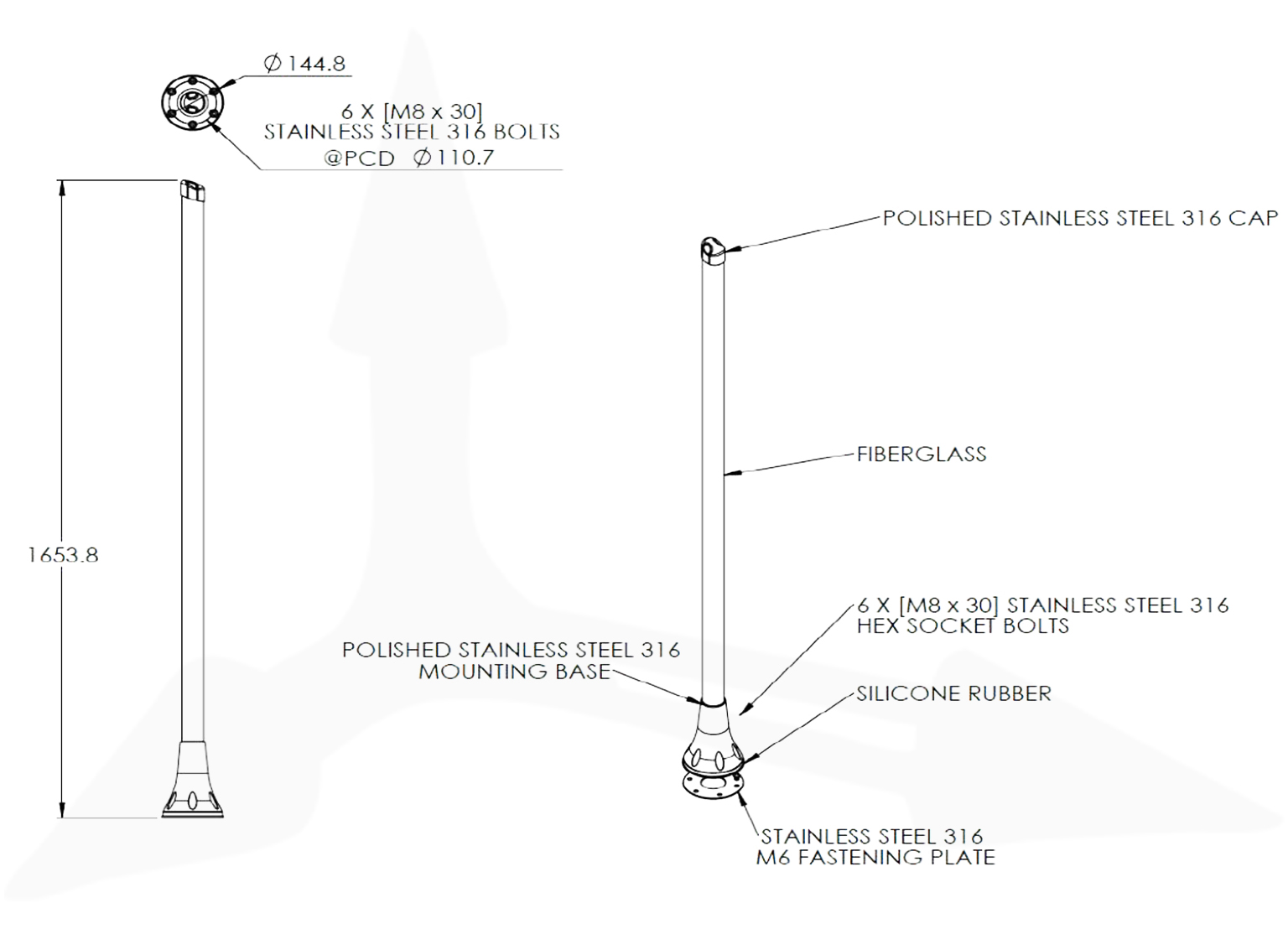

Rysunek techniczny

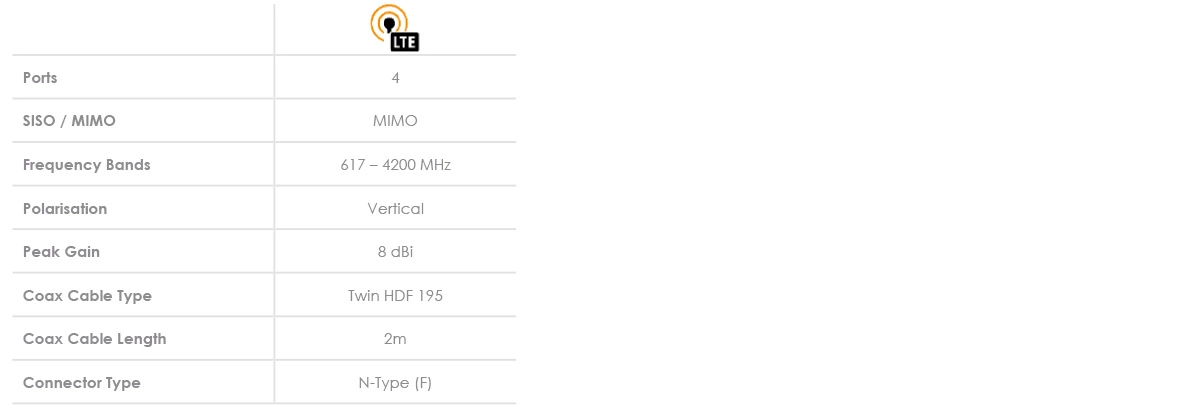

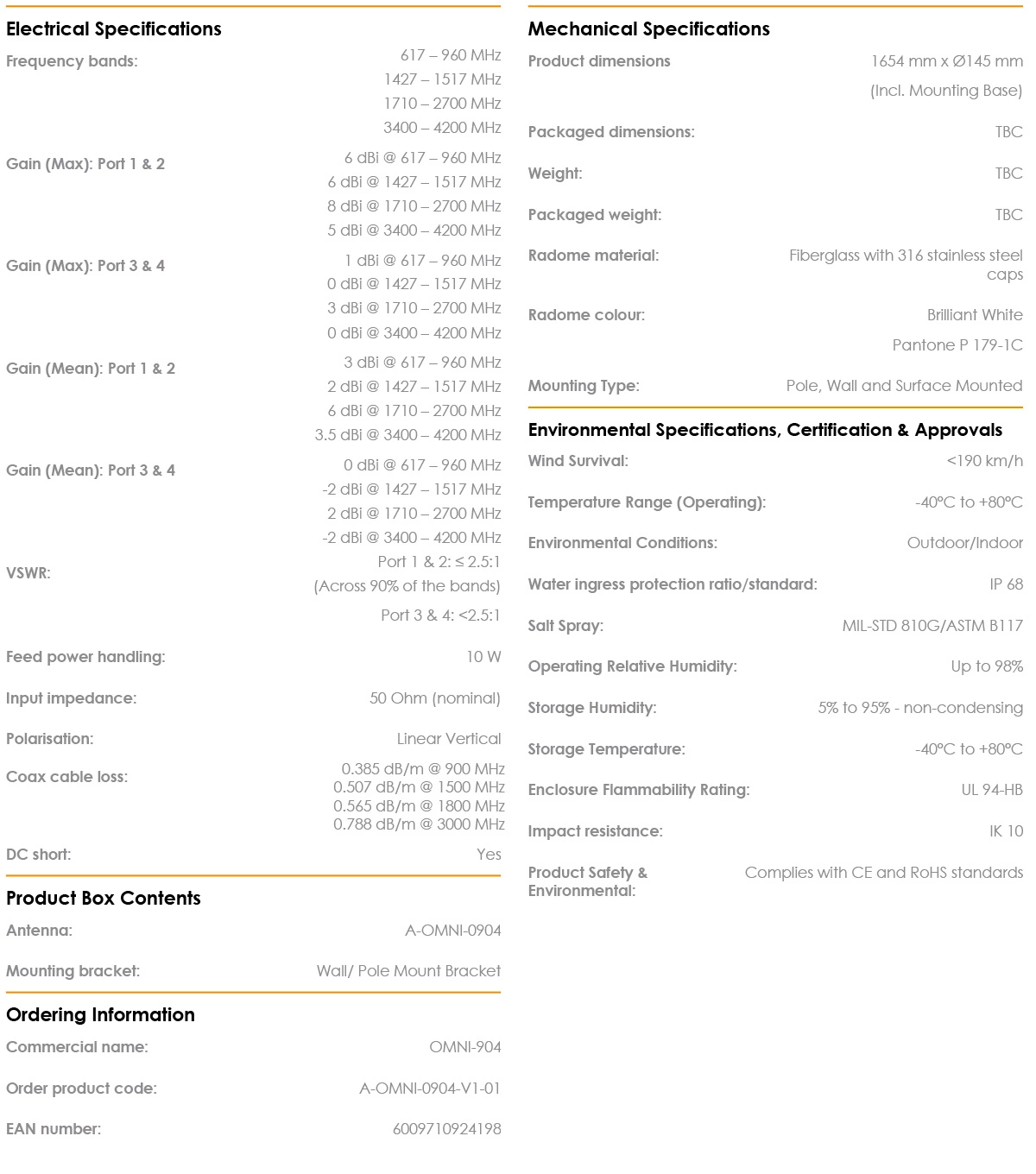

Specyfikacja techniczna – OMNI-904
| Zakres częstotliwości |
617–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–4200 MHz |
| Zysk (maks.) – Port 1&2 |
6 dBi @ 617–960 MHz 6 dBi @ 1427–1517 MHz 8 dBi @ 1710–2700 MHz 5 dBi @ 3400–4200 MHz |
| Zysk (maks.) – Port 3&4 |
1 dBi @ 617–960 MHz 0 dBi @ 1427–1517 MHz 3 dBi @ 1710–2700 MHz 0 dBi @ 3400–4200 MHz |
| Zysk (średni) – Port 1&2 |
3 dBi @ 617–960 MHz 2 dBi @ 1427–1517 MHz 6 dBi @ 1710–2700 MHz 3.5 dBi @ 3400–4200 MHz |
| Zysk (średni) – Port 3&4 |
0 dBi @ 617–960 MHz -2 dBi @ 1427–1517 MHz 2 dBi @ 1710–2700 MHz -2 dBi @ 3400–4200 MHz |
| VSWR |
Port 1&2: ≤ 2.5:1 Port 3&4: < 2.5:1 (≥ 90% pasma) |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa pionowa |
| Przejście DC | Tak (DC short) |
| Złącza / porty | 4× N-Type (F) – LTE/5G |
| MIMO | LTE/5G 4×4 |
| Kierunkowość | Dookólna |
| Odporność na wiatr | <190 km/h |
| Zakres temp. pracy | -40 °C…+80 °C |
| Warunki środowiskowe | Zewnętrzne / wewnętrzne |
| Szczelność | IP68 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | -40 °C…+80 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK10 |
| Zgodność | Zgodność z CE i RoHS |
| Wymiary produktu | 1654 mm × Ø145 mm (z podstawą montażową) |
| Wymiary opakowania | 1710 mm × 180 mm × 210 mm |
| Waga | 4.72 kg |
| Waga z opakowaniem | 7.80 kg |
| Materiał radomu | Włókno szklane + stal nierdzewna 316 |
| Kolor | Biały (Pantone P 179-1C) |
| Typ montażu | Powierzchniowy (w zestawie), opcjonalnie maszt/ściana z uchwytem A-BRKT-090 / BRKT-90 |
| Nazwa handlowa | OMNI-904 |
| Kod produktu | OMNI-0904-V1-02 |
| EAN | 6009710924891 |
| Kolor | Biały (Pantone P179-1C) |
| Materiał radomu | Włókno szklane + stal nierdzewna 316 |
| Antena | OMNI-904 |
| Elementy montażowe |
Płyta montażowa (surface mount) z podstawą Komplet śrub ze stali nierdzewnej 316 |
| Akcesoria opcjonalne | Uchwyt masztowo-ścienny BRKT-90 (316 SS) – sprzedawany osobno |
| Kabel | Brak w zestawie |
