Kabel koncentryczny Spacetronik RG6 DOKA - solidna podstawa instalacji wewnętrznych
Spacetronik RG6 DOKA to wysokiej klasy kabel koncentryczny zaprojektowany z myślą o wewnętrznych trasach instalacyjnych, gdzie liczy się elastyczność i bezpieczeństwo. Dzięki zastosowaniu powłoki z białego polichlorku winylu (PVC), przewód jest optymalnie przystosowany do prowadzenia wewnątrz budynków. Jego konstrukcja opiera się na w pełni miedzianym rdzeniu o średnicy 1,13 mm, spienionym dielektryku oraz potrójnym ekranowaniu w technologii Trishield. Jest to rozwiązanie dedykowane do nowoczesnych systemów antenowych, satelitarnych oraz telekomunikacyjnych. Produkt łączy w sobie precyzję wykonania z rygorystycznym spełnianiem europejskich norm bezpieczeństwa, w tym dyrektyw LVD, RoHS oraz klasy reakcji na ogień Eca.

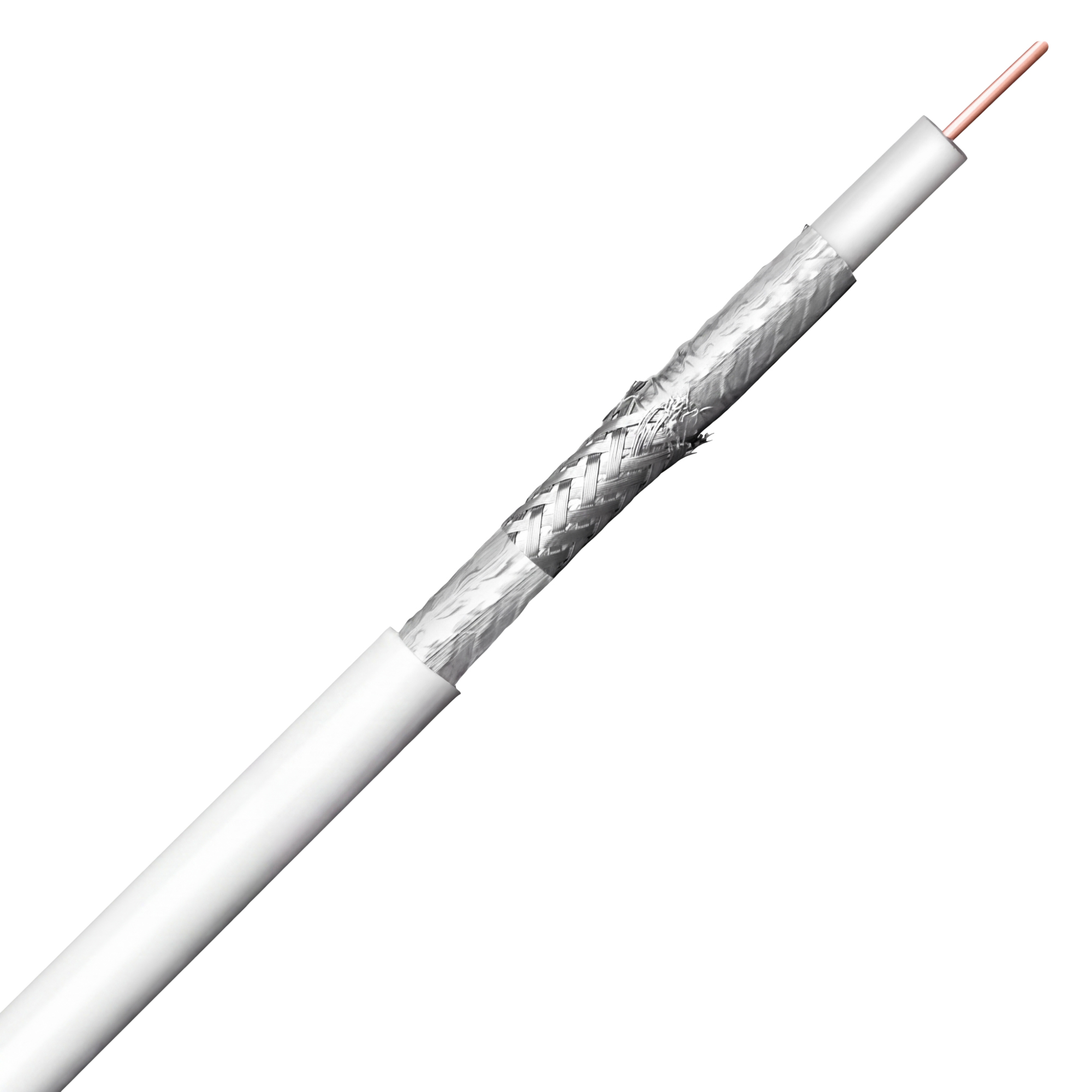

![[TAGISEO]](https://s3.spacetronik.pl/sku/RG6CU113TRIDOKA1/rg6cu113tridoka1-kabel-koncentryczny-spacetronik-rg6-doka-515.jpg)
Kluczowe parametry techniczne i konstrukcyjne
- W 100% miedziany rdzeń 1,13 mm dla stabilnego przesyłu – prześlesz wyraźny obraz na większe odległości, dzięki niższej oporowości omijając problemy typowe dla przewodów ze stopów zastępczych.
- Potrójny ekran Trishield ograniczający zakłócenia – pomożesz odizolować sygnał od interferencji z sąsiednich kabli, utrzymując czysty odbiór dzięki dwóm warstwom folii i gęstemu oplotowi.
- Biała powłoka PVC ułatwiająca układanie wewnątrz – sprawnie poprowadzisz instalację w peszlach i listwach przypodłogowych, wykorzystując elastyczność materiału w trudno dostępnych miejscach.
- Gęsty oplot ze 144 drutów chroniący sygnał – zbudujesz fizyczną barierę dla fal o niższych częstotliwościach, wspierając stabilność działania domowej sieci telekomunikacyjnej.
- Impedancja 75 Ohm dopasowana do systemów TV i SAT – połączysz nowoczesne dekodery DVB-T2 i anteny satelitarne, minimalizując ryzyko odbić fal i przerw w działaniu sprzętu.
- Zgodność z normami LVD, RoHS oraz klasą CPR Eca – wybierzesz okablowanie, które pomaga przy oficjalnych odbiorach inwestycji, spełniając rygorystyczne wymagania bezpieczeństwa w budynkach.
- Znaczniki długości co 1 metr przyspieszające cięcie – szybko odetniesz potrzebny odcinek, co znacznie usprawnia pracę podczas rozbudowanych prac monterskich.
- Opcja montażu na zewnątrz w rurach osłonowych – wykorzystasz ten sam przewód do zewnętrznej części instalacji, chroniąc go przed słońcem i wilgocią za pomocą dodatkowego kanału.
.png){kind=icon}
Instalacje monitoringu wizyjnego - miedziany przewodnik ułatwia zachowanie wysokiej jakości obrazu z kamer na długich odcinkach.
.png){kind=icon}
Transmisja szerokopasmowa - wysokie ekranowanie sprzyja stabilnej pracy podczas przesyłania danych z modemów internetowych.
.png){kind=icon}
Wewnętrzne instalacje zbiorcze - powtarzalność parametrów ułatwia integrację przewodu w rozbudowanej infrastrukturze teletechnicznej.
.png){kind=icon}
Zarabianie złączy kompresyjnych i wtyków F - znormalizowana średnica zewnętrzna pozwala na bezproblemowy dobór końcówek.
.png){kind=icon}
Sieci telewizji kablowej (CATV) - odpowiednie dopasowanie wspiera bezproblemową integrację z infrastrukturą zewnętrznych operatorów.
.png){kind=icon}
Obsługa systemów naziemnych i SAT - dopasowana impedancja wspiera płynny odbiór na nowoczesnych dekoderach DVB-T2.
Zgodność z dyrektywami i bezpieczeństwo prawne
Wykorzystanie odpowiedniego okablowania to podstawa przy oficjalnych odbiorach budynków. Zgodność z RoHS i dyrektywą niskonapięciową LVD wg norm EN 50117-1:2019 i EN 50290-1-1:2001 oraz oznakowanie CE oznaczają, że produkt spełnia wymagania bycia bezpiecznym dla otoczenia i wolnym od szkodliwych substancji. Z kolei zgodna z rozporządzeniem CPR klasyfikacja Eca, oparta na normie EN 50575:2014+A1:2016, precyzuje standardy reakcji materiałów na ogień. Połączenie tych wytycznych z wysokimi parametrami elektrycznymi sprawia, że tworzona infrastruktura z łatwością może zostać sprawdzona pod względem sprostania wymaganiom projektowym. Instalator ogranicza w ten sposób ryzyko komplikacji podczas oddawania instalacji teletechnicznej do użytku.
Zaawansowana budowa kabla i technologia ekranowania

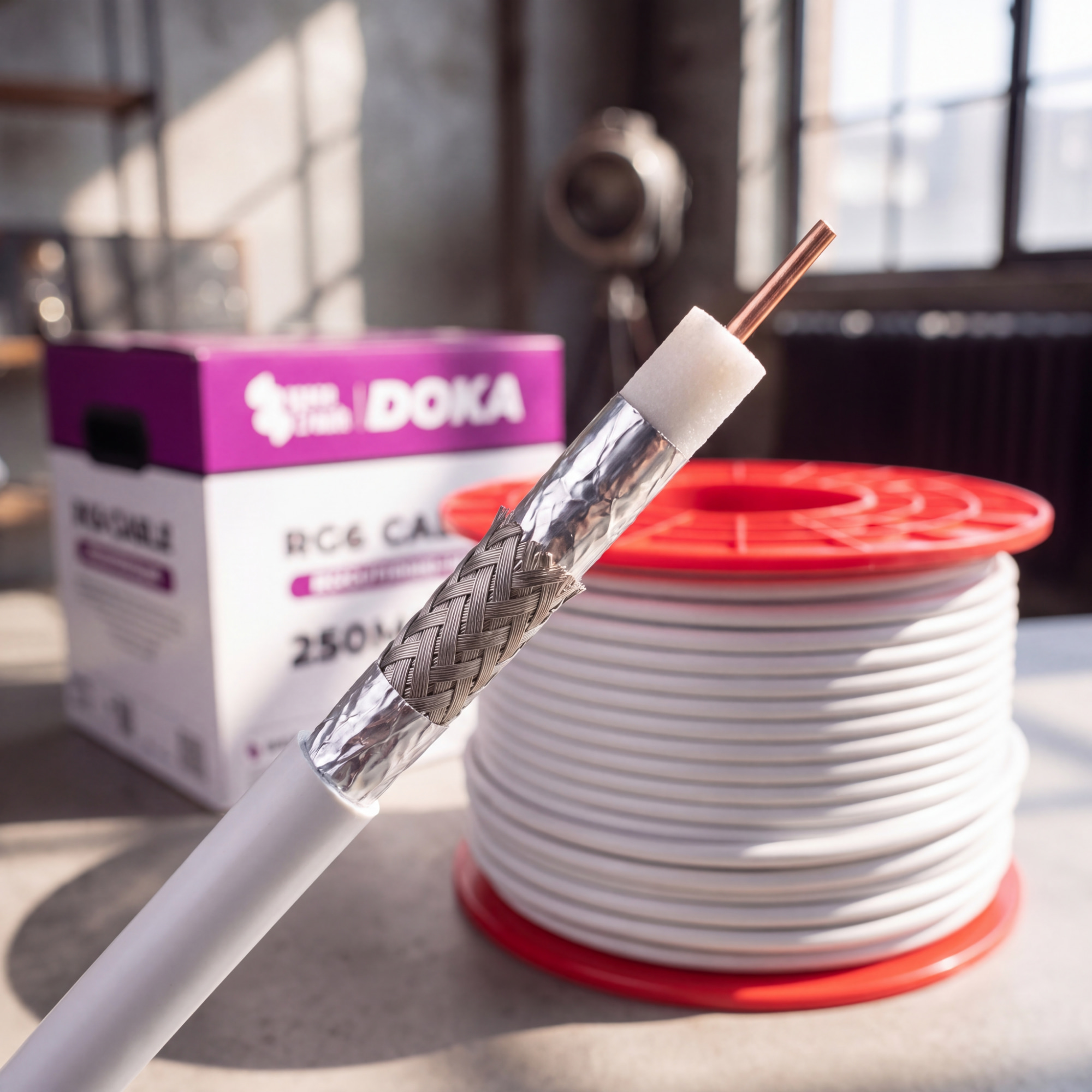

Patrząc na przekrój przewodu, można wyodrębnić precyzyjnie ułożone warstwy, z których każda pełni ściśle określoną funkcję. W centrum znajduje się główny przewodnik otoczony spienionym dielektrykiem. Najważniejszym elementem z perspektywy ochrony sygnału jest trzystopniowy system ekranowania, znany jako Trishield. Składa się on z folii aluminiowej ściśle zespolonej z folią PET, gęstego oplotu ze 144 cienkich drutów oraz dodatkowej, zewnętrznej warstwy folii. Taka struktura działa jak klatka Faradaya, tworząc fizyczną barierę dla zewnętrznych interferencji elektromagnetycznych. Całość zamyka elastyczna, biała powłoka z PVC, która znacząco ułatwia układanie tras wewnątrz budynków. To synergiczne połączenie materiałów wspiera stabilność domowych instalacji antenowych, szczególnie w środowisku o dużym nasyceniu falami radiowymi.
Praktyczne wskazówki dotyczące montażu wewnętrznego

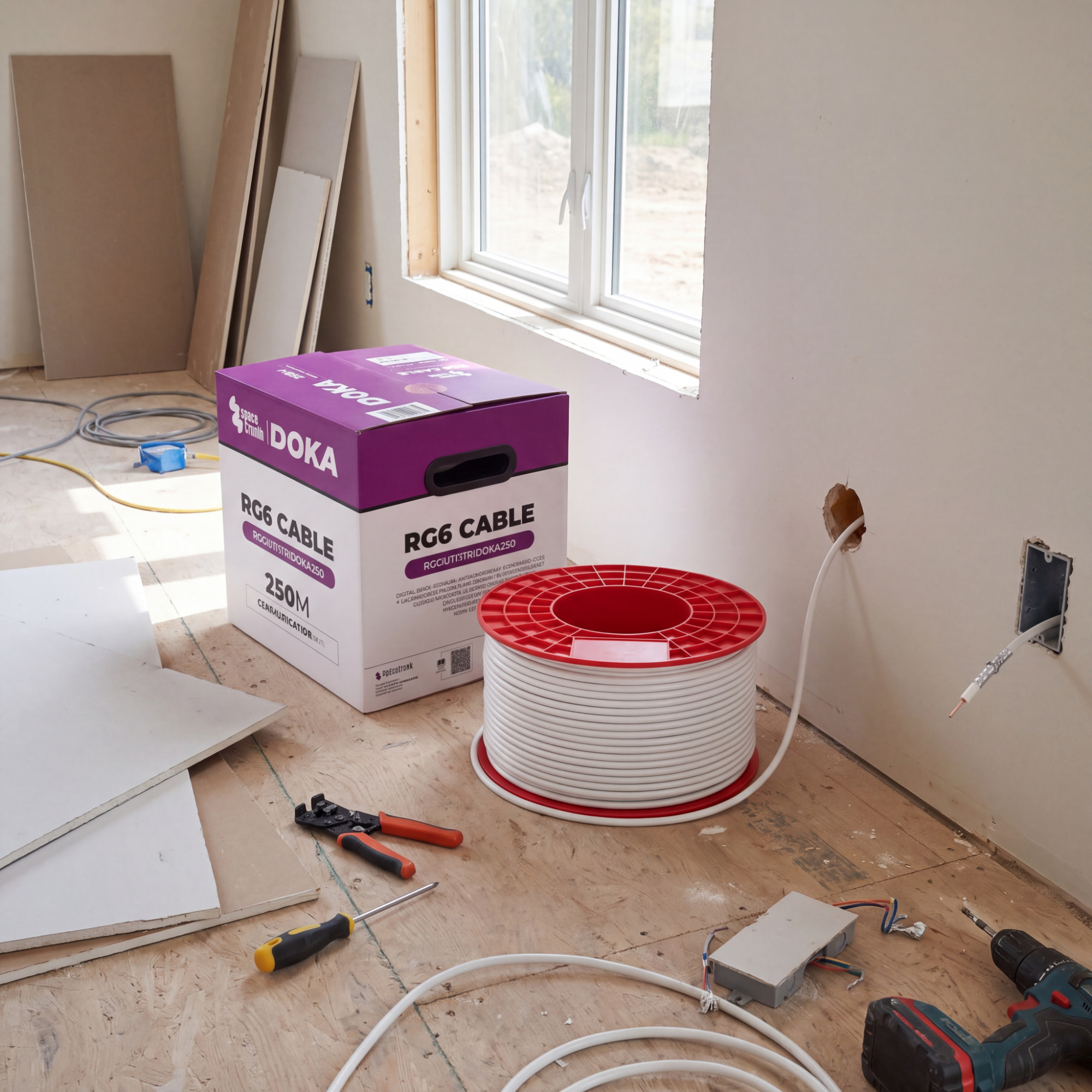

Elastyczna powłoka z polichlorku winylu (PVC) znacznie upraszcza proces układania okablowania w ciasnych przestrzeniach domowych. Podczas prowadzenia tras w szachtach teletechnicznych lub podtynkowych peszlach należy pamiętać o zachowaniu łagodnego promienia gięcia oraz unikaniu zbyt mocnego dociskania przewodu uchwytami montażowymi (tzw. flopami). Zapobiega to fizycznym odkształceniom spienionego dielektryka, co pomaga utrzymać prawidłową impedancję na całej długości. W przypadku konieczności wyprowadzenia fragmentu instalacji poza budynek, odcinek ten bezwzględnie wymaga umieszczenia w szczelnej rurze osłonowej, która odizoluje materiał od bezpośredniego wpływu wilgoci oraz promieniowania UV.
Przewaga czystej miedzi nad stopami zastępczymi
Na rynku instalacyjnym powszechnie występują przewody wykorzystujące rdzenie ze stali miedziowanej (CCS) lub aluminium (CCA). Materiały te charakteryzują się wyższą rezystancją, co przy prowadzeniu dłuższych tras nierzadko prowadzi do osłabienia przesyłanego sygnału. Są również bardziej podatne na utlenianie oraz mikropęknięcia podczas zginania. Oparcie konstrukcji tego modelu na litym przewodniku z czystej miedzi (CU) o średnicy 1,13 mm pozwala ominąć te techniczne ograniczenia. Rozwiązanie to ułatwia utrzymanie odpowiednich parametrów elektrycznych, oferując jednocześnie optymalną elastyczność podczas prac instalacyjnych. Stanowi to istotny czynnik przy budowie infrastruktury mającej stabilnie obsługiwać nowoczesne systemy telewizyjne, satelitarne oraz monitoring.
Specyfikacja techniczna
Parametry ogólne:
- Długość kabla
- 1 mb
- Typ opakowania
- kabel cięty na wymiar, należy dodać do koszyka/zamówić, tyle ile metrów potrzeba
Parametry elektryczne:
- Impedancja
- 75 +/- 3 Ohm
- Pojemność
- 50 pF/m
- Współczynnik propagacji
- 85%
- Rezystancja DC
- 17,5 Ohm/km (przy 20°C)
Budowa kabla:
- Żyła wewnętrzna (rdzeń)
- miedź (Cu), średnica 1,13 mm +/- 0,01 mm
- Izolacja (dielektryk)
- spieniony polietylen (Foam PE), średnica 4,8 mm
- Ekranowanie (Trishield)
- folia Al/PET (klejona, pokrycie 110% - z zakładką), oplot aluminiowy (144x 0,12 mm, pokrycie 81%), ponownie folia Al/PET (klejona, pokrycie 110% - z zakładką)
- Powłoka zewnętrzna
- PVC, średnica 7,05 mm +/- 0,2 mm
- Kolor
- biały
- Dodatkowe cechy
- nadrukowane znaczniki co 1 metr
Środowisko pracy:
- Temperatura pracy
- od -20°C do +60°C
Kompatybilność:
- Złącza
- wtyki F, BNC, złącza kompresyjne dedykowane dla przewodów RG6
- Systemy
- telewizja naziemna (DVB-T2), satelitarna, kablowa
Certyfikaty i normy:
zgodność z: RoHS, dyrektywa LVD: EN 50117-1:2019, EN 50290-1-1:2001, klasyfikacja CPR: Eca, posiada oznakowanie CE
Kolor produktu może nieznacznie różnić się od prezentowanego na zdjęciach ze względu na różnice w ustawieniach wyświetlaczy.
Zastosowania:
wewnętrzne instalacje RTV/SAT, systemy telewizji naziemnej DVB-T2, instalacje telewizji satelitarnej, połączenia multiswitchy i rozdzielni teletechnicznych
