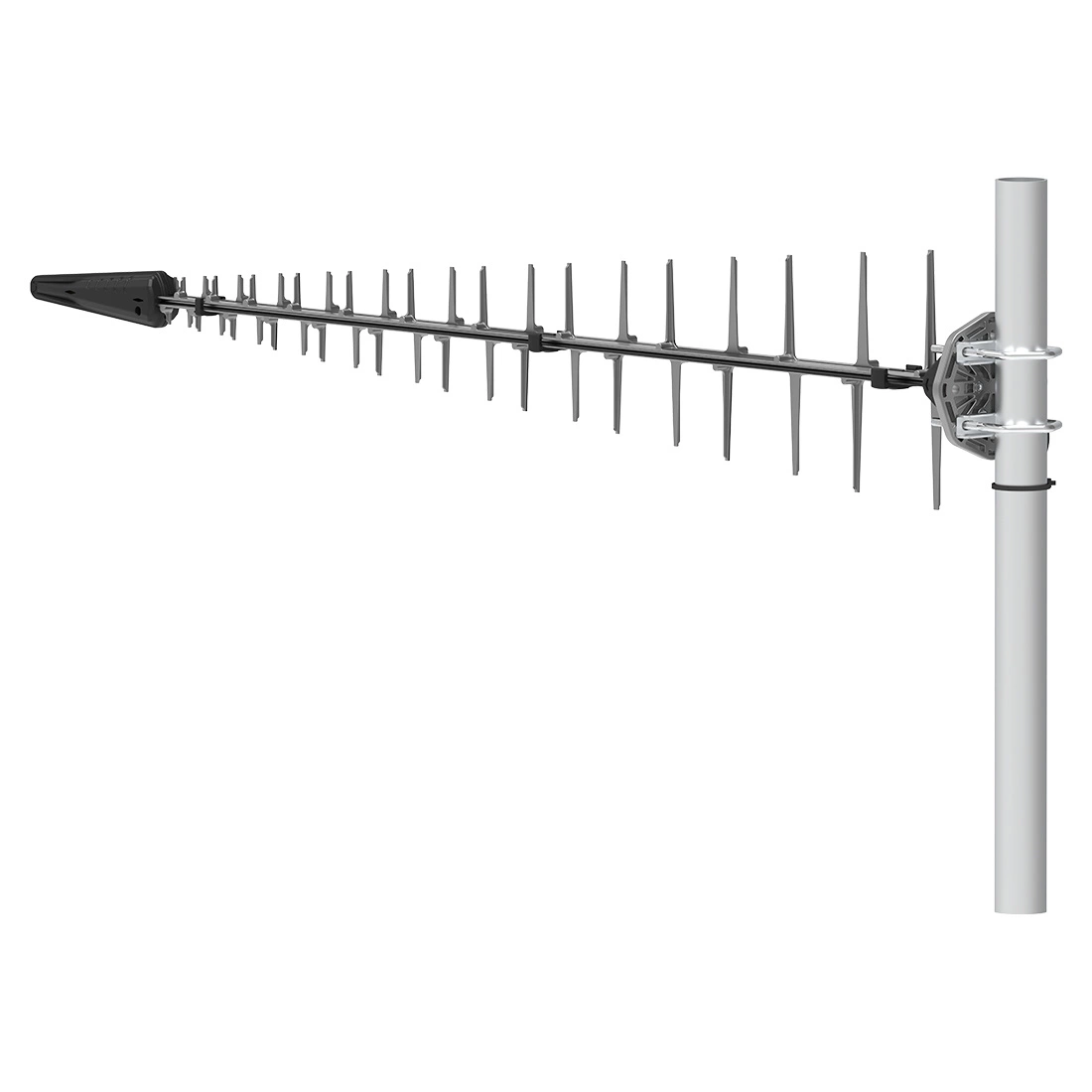

GSM logarithmisch-periodische Antenne LPDA-500

Die wichtigsten Merkmale der LPDA-500-Antenne

Breites Band 617–7200 MHz – Unterstützung aller LTE- und 5G-Netze sowie ausgewählter Wi-Fi-Bänder
Gewinn 9–11.5 dBi – hohe Signalverstärkung im gesamten Frequenzbereich

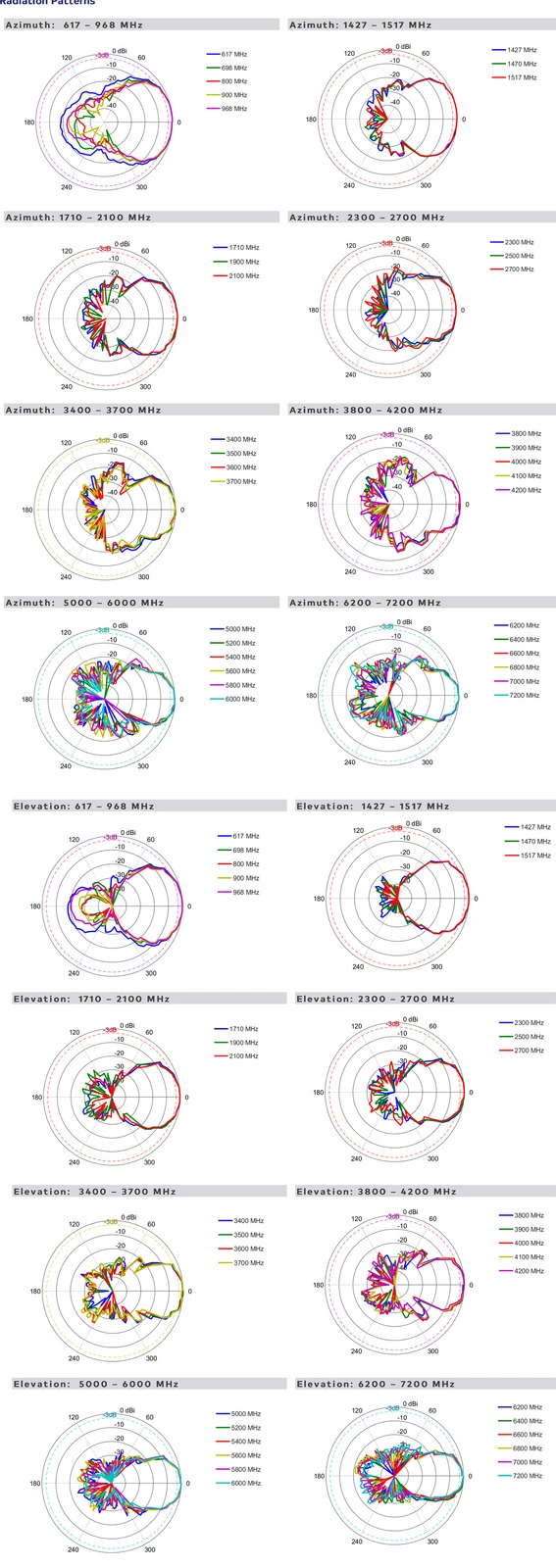

Gerichtete logarithmisch-periodische Charakteristik – präzise Signalausrichtung
Vertikale lineare Polarisation – optimale Anpassung an die Netze der Betreiber
IP65- und IK08-Beständigkeit – vollständiger Schutz vor Staub, Wasser und mechanischen Schäden

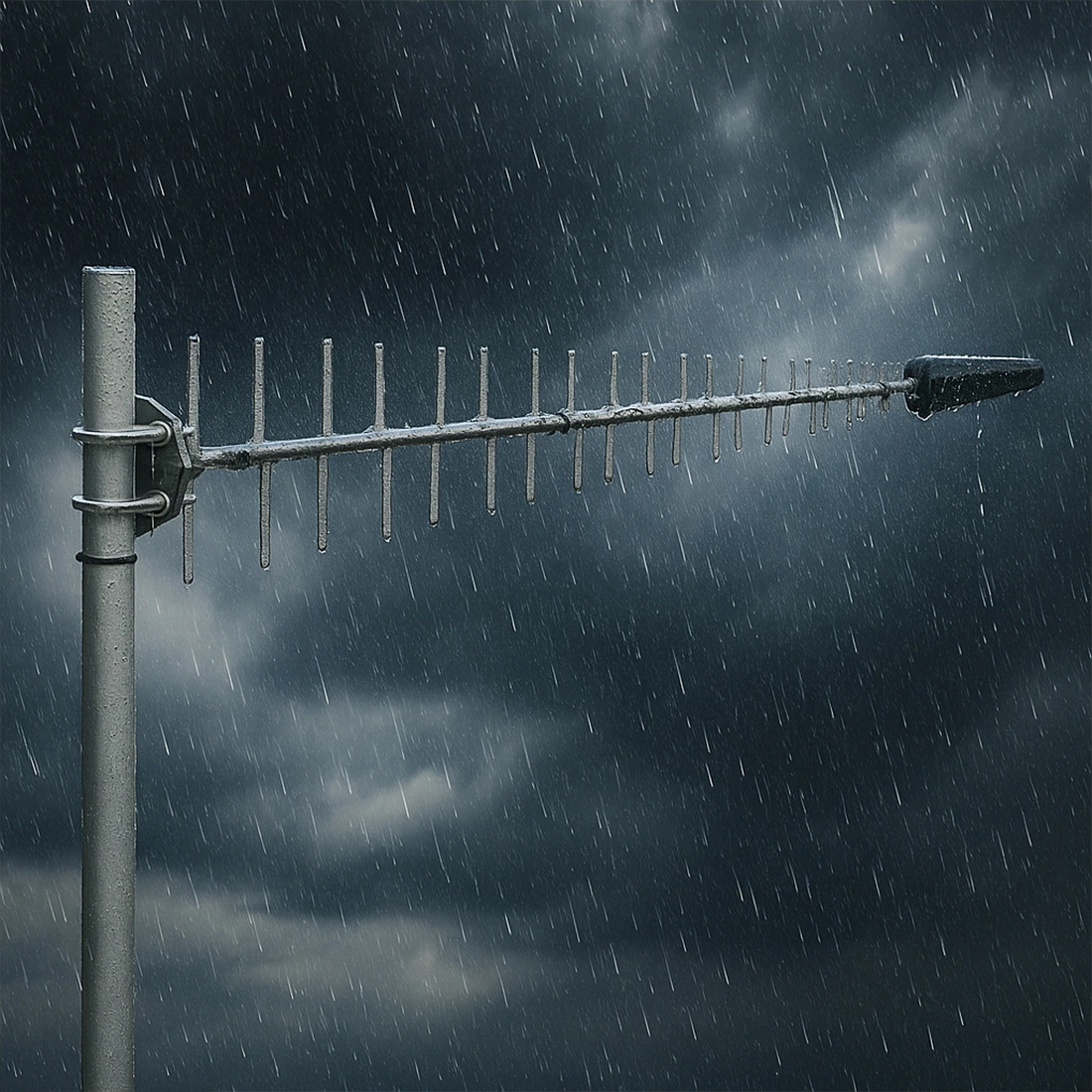

Stabilität bei Wind – getestet bis 160 km/h
Beständigkeit gegen Korrosion und UV-Strahlung – Konformität mit den Normen MIL-STD 810G und ASTM B117
Betriebstemperaturbereich – von -40 °C bis +80 °C
Einfache Montage – U-Bolzen-Schellen und Halterung im Set enthalten
N-Type-Anschluss (F) – Möglichkeit zur Verwendung verlustarmer, an die Installation angepasster Kabel

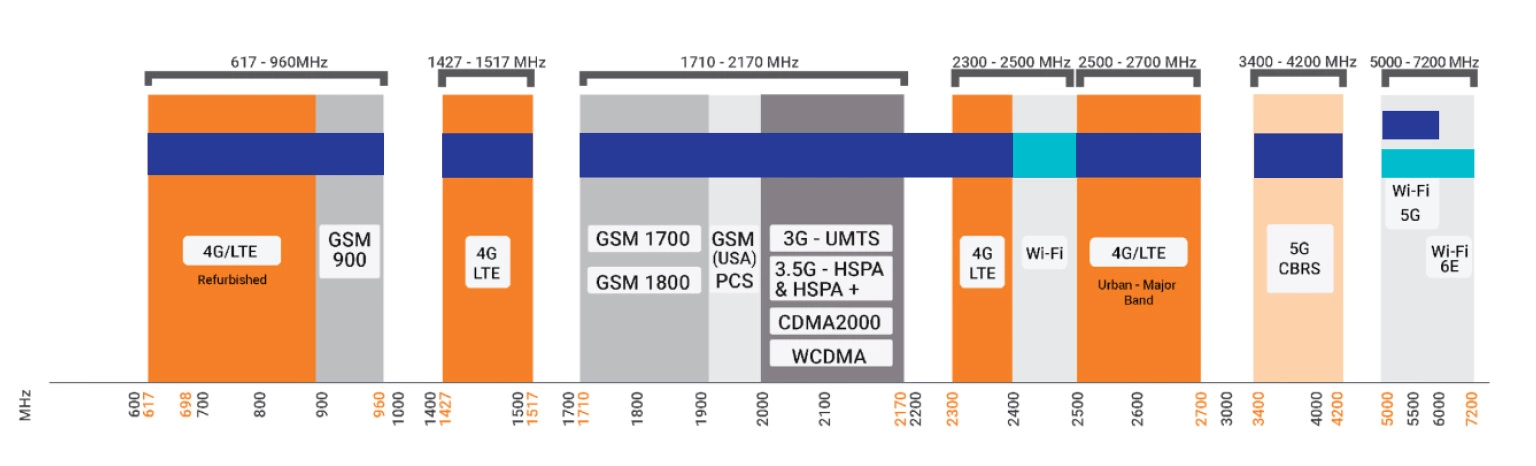

Kompatibilität und Konnektivität ohne Kompromisse

Die Antenne Poynting LPDA-500 (A-LPDA-0500-V1-01) unterstützt die vollständigen LTE/5G-Bänder im Bereich 617–7200 MHz. Dadurch arbeitet sie mit den meisten modernen Routern, Modems und industriellen 4G/5G-Geräten sowie ausgewählten Wi-Fi-Systemen zusammen.

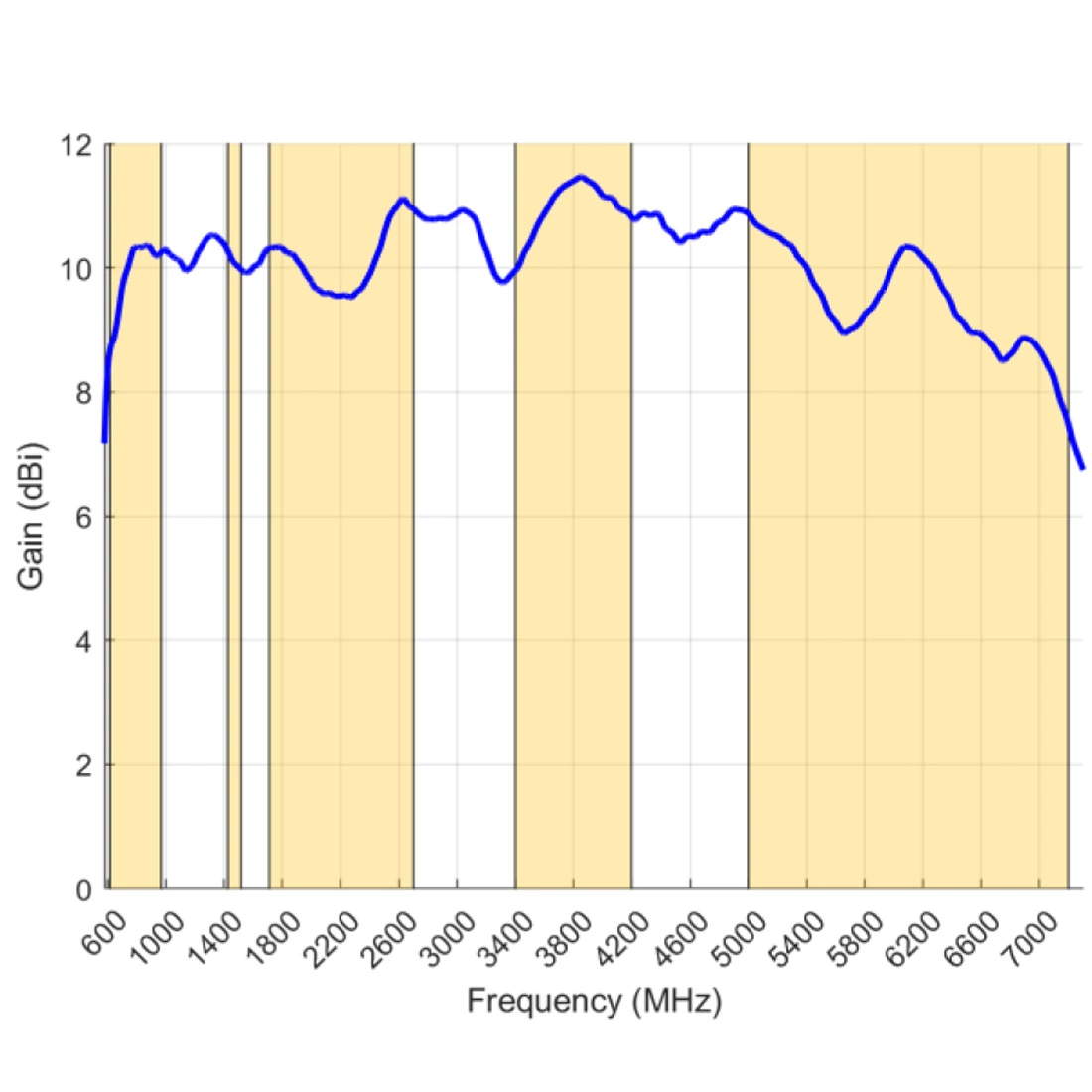

Bandangepasster Signalgewinn
• 10.5 dBi @ 617–960 MHz
• 10 dBi @ 1427–1517 MHz
• 11 dBi @ 1710–2700 MHz
• 11.5 dBi @ 3400–4200 MHz
• 10 dBi @ 5000–6000 MHz
• 9 dBi @ 6000–7200 MHz
Solche Parameter garantieren eine stabile und leistungsfähige Konnektivität in verschiedenen Szenarien – von industriellen Systemen und IoT/M2M bis hin zu Internet für Zuhause und Büro (FWA).

Flexible Integration
Die Antenne verfügt über 1× N-Type-Anschluss (F), was eine einfache Integration mit verlustarmen Kabeln und verschiedenen Typen von Teilnehmergeräten gewährleistet. Die vertikale (lineare) Polarisation garantiert zuverlässige Verbindungen im gesamten unterstützten Frequenzbereich.

Wo bewährt sich die LPDA-500-Antenne?

Poynting LPDA-500 ist eine gerichtete logarithmisch-periodische LTE/5G-Antenne (617–7200 MHz), die hohe Verstärkung und stabile Verbindungen in verschiedenen Umgebungen bietet. Sie eignet sich hervorragend für folgende Anwendungen:
• Fixed Wireless Access (FWA) – LTE/5G-Internet für Zuhause und Büros
• LTE/5G-Konnektivität für Verbraucher
• Industrielle und kommerzielle LTE/5G- und Wi-Fi-Implementierungen
• Verbesserung des Empfangs in Haushalten – städtische und ländliche Gebiete
• Landwirtschaft und Bauernhöfe – LTE/5G- und Wi-Fi-Datenverteilung
• Kommunikationssysteme im Oil & Gas-Sektor
• Signalverstärker und Repeater

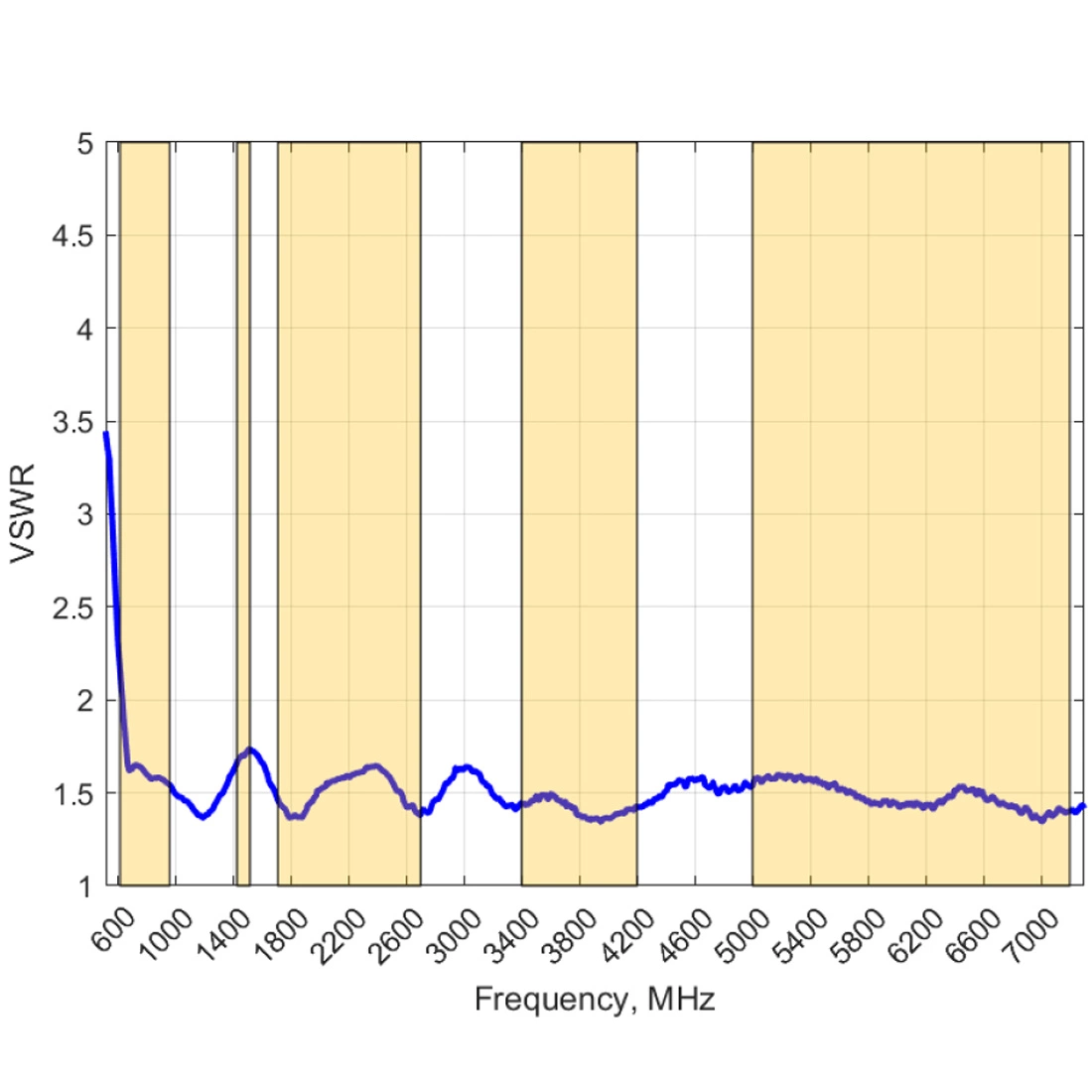

Signalstabilität – Stehwellenverhältnis (VSWR)

Die Antenne Poynting LPDA-500 bietet eine hervorragende Anpassung mit VSWR < 2:1 im gesamten Frequenzbereich 617–7200 MHz. Ein so niedriger Wert des Stehwellenverhältnisses minimiert Leistungsverluste und gewährleistet eine stabile Übertragung in 2G-, 3G-, 4G LTE- und 5G-Netzen sowie in ausgewählten Wi-Fi-Bändern.

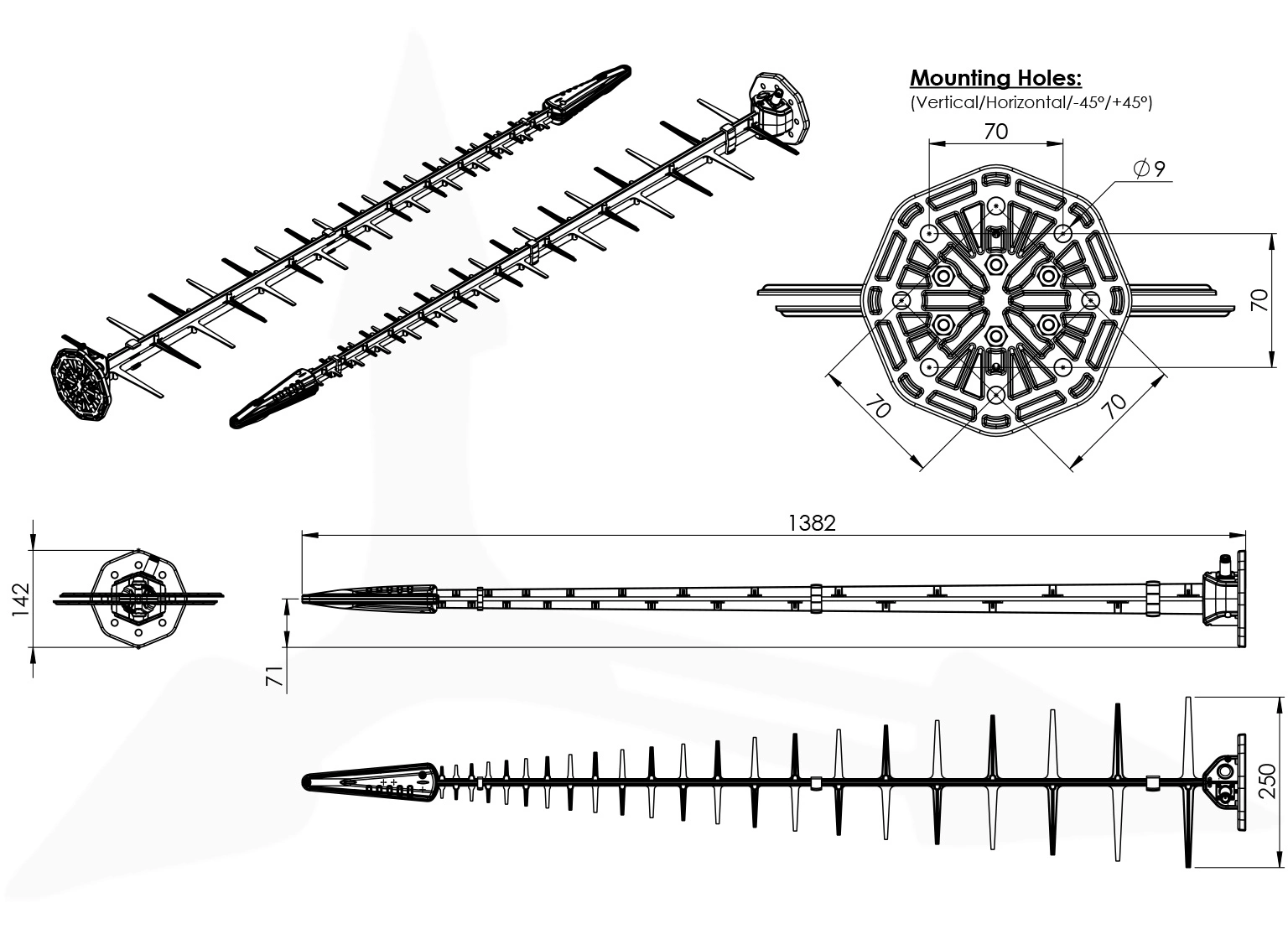

Technische Zeichnung
