A-LPDA-0092

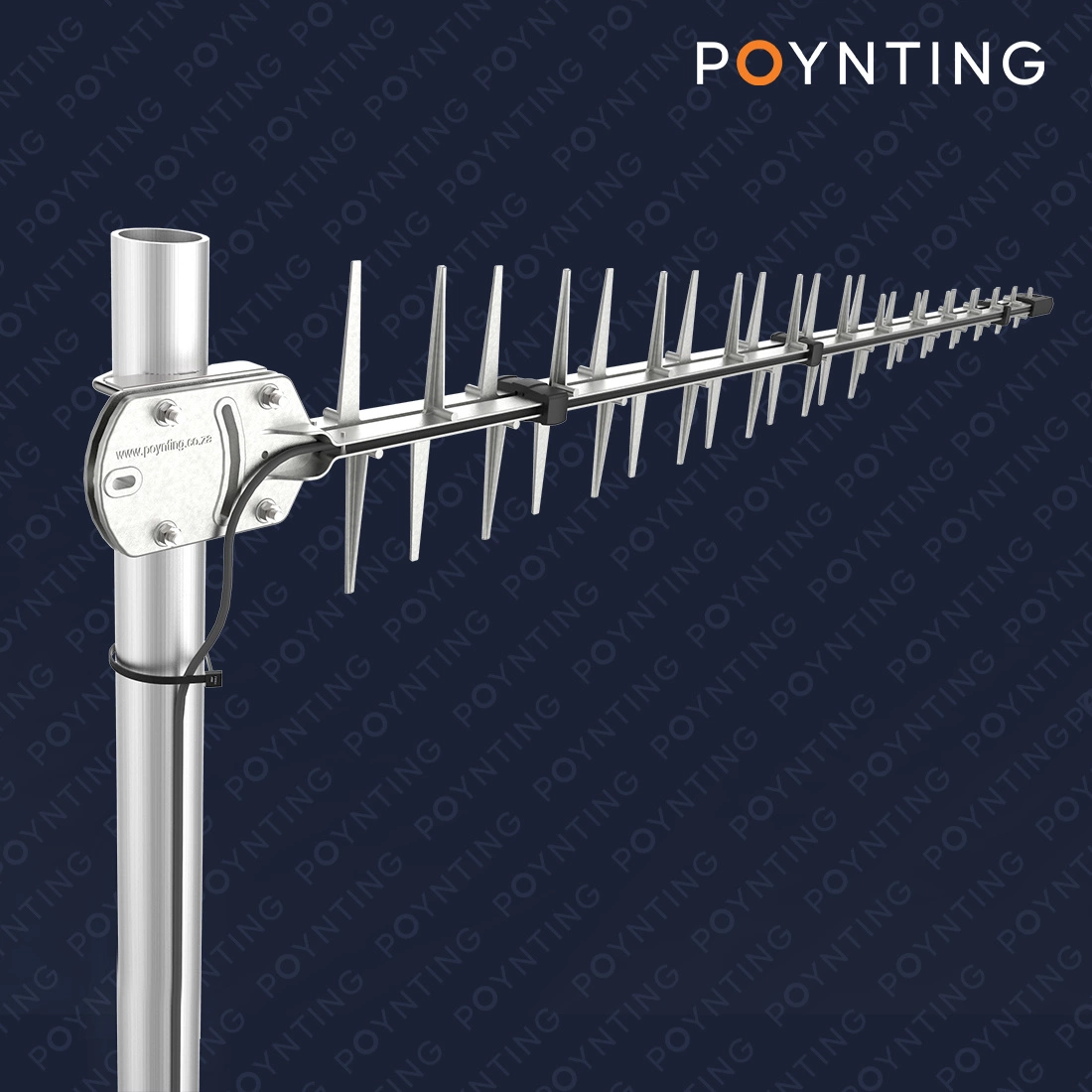

Poynting LPDA-92 – kierunkowa antena log-periodyczna LTE/5G, 698–3800 MHz, IP65
Jesteśmy autoryzowanym dystrybutorem Poynting. Kupujesz sprzęt z oficjalnej dystrybucji, z pełną gwarancją i wsparciem technicznym.
Poynting LPDA-92 to kierunkowa, logarytmiczno-periodyczna antena LTE/5G (698–3800 MHz). Oferuje zysk do 11 dBi (w zależności od pasma), polaryzację liniową (pionową/poziomą w zależności od montażu) oraz wytrzymałą obudowę IP65/IK08. Fabrycznie wyposażona w 7 m przewód HDF195 zakończony złączem SMA (M) i komplet elementów do montażu masztowego (wsporniki „Econo” i obejmy U-bolt).
Najważniejsze cechy anteny LPDA-92
Szerokie pasmo 698–3800 MHz – obsługa sieci LTE i wybranych pasm 5G
Zysk 2.3–11 dBi – dopasowany do obsługiwanego zakresu częstotliwości
Charakterystyka kierunkowa logarytmiczno-periodyczna – precyzyjne ukierunkowanie sygnału
Polaryzacja liniowa – pionowa/pozioma w zależności od sposobu montażu
Odporność IP65 i IK08 – pełna ochrona przed pyłem, wodą i uszkodzeniami mechanicznymi
Stabilność na wietrze – testowana do 160 km/h
Odporność na korozję i promieniowanie UV – zgodność z normami MIL-STD 810G i ASTM B117
Zakres temperatur pracy – od -40 °C do +80 °C
Łatwy montaż – wsporniki „Econo” i obejmy U-bolt w zestawie
Fabryczny przewód 7 m HDF195 zakończony złączem SMA (M) – szybkie podłączenie do
routera
Uniwersalna i niezawodna konstrukcja
Poynting LPDA-92 to kierunkowa antena logarytmiczno-periodyczna szerokopasmowa pracująca w zakresie LTE/5G (698–3800 MHz). Dzięki stabilnemu wzmocnieniu i bardzo dobremu dopasowaniu w obsługiwanych pasmach zapewnia pewną i wydajną łączność w różnych scenariuszach – od systemów przemysłowych i IoT/M2M po internet domowy i biurowy (FWA).
Klasa szczelności IP65, odporność mechaniczna IK08 oraz testy mgły solnej (MIL-STD 810G / ASTM B117) potwierdzają, że antena jest przygotowana do pracy w trudnych warunkach środowiskowych. Może pracować w zakresie temperatur od -40 °C do +80 °C oraz wilgotności do 98%, co gwarantuje niezawodność nawet w najbardziej wymagających lokalizacjach.
Kompatybilność i łączność bez kompromisów

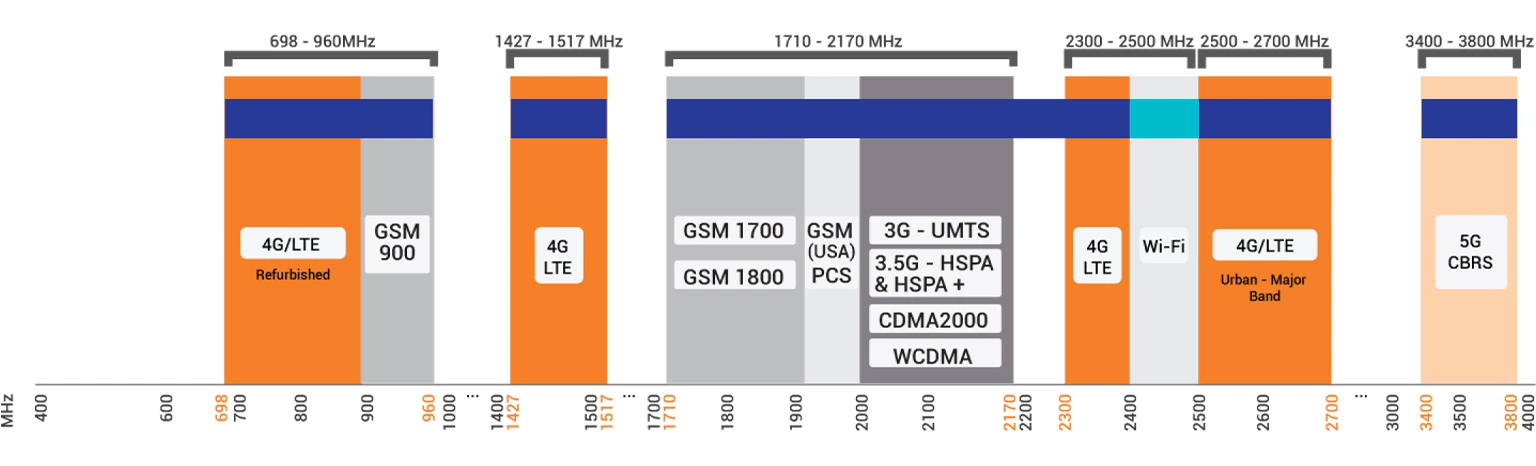

Antena Poynting LPDA-92 (A-LPDA-0092) obsługuje szerokie pasma LTE/5G w zakresie 698–3800 MHz. Dzięki temu współpracuje z większością nowoczesnych routerów, modemów i urządzeń przemysłowych 4G/5G, zapewniając stabilny sygnał nawet w trudnych warunkach.
Zysk sygnału dopasowany do pasma
• 10.8 dBi @ 698–960 MHz
• 10 dBi @ 1427–1517 MHz
• 11 dBi @ 1710–2700 MHz
• 2.3 dBi @ 3400–3800 MHz
Takie parametry gwarantują stabilną i wydajną łączność w różnych scenariuszach – od systemów przemysłowych i
IoT/M2M po internet domowy i biurowy (FWA).
Elastyczna integracja
Antena jest fabrycznie wyposażona w 7-metrowy przewód HDF195 zakończony złączem SMA (M), co
ułatwia szybkie podłączenie do większości routerów i modemów LTE/5G. Polaryzacja liniowa (w zależności od
sposobu montażu pionowa/pozioma) gwarantuje niezawodne połączenia w całym obsługiwanym zakresie
częstotliwości.
Odporna na trudne warunki – IP65 i IK08
Poynting LPDA-92 została zaprojektowana do pracy w wymagających środowiskach zewnętrznych. Spełnia normę IP65, co oznacza pełną ochronę przed pyłem oraz odporność na strugi wody z każdej strony. Klasa odporności mechanicznej IK08 chroni antenę przed uderzeniami i wibracjami.

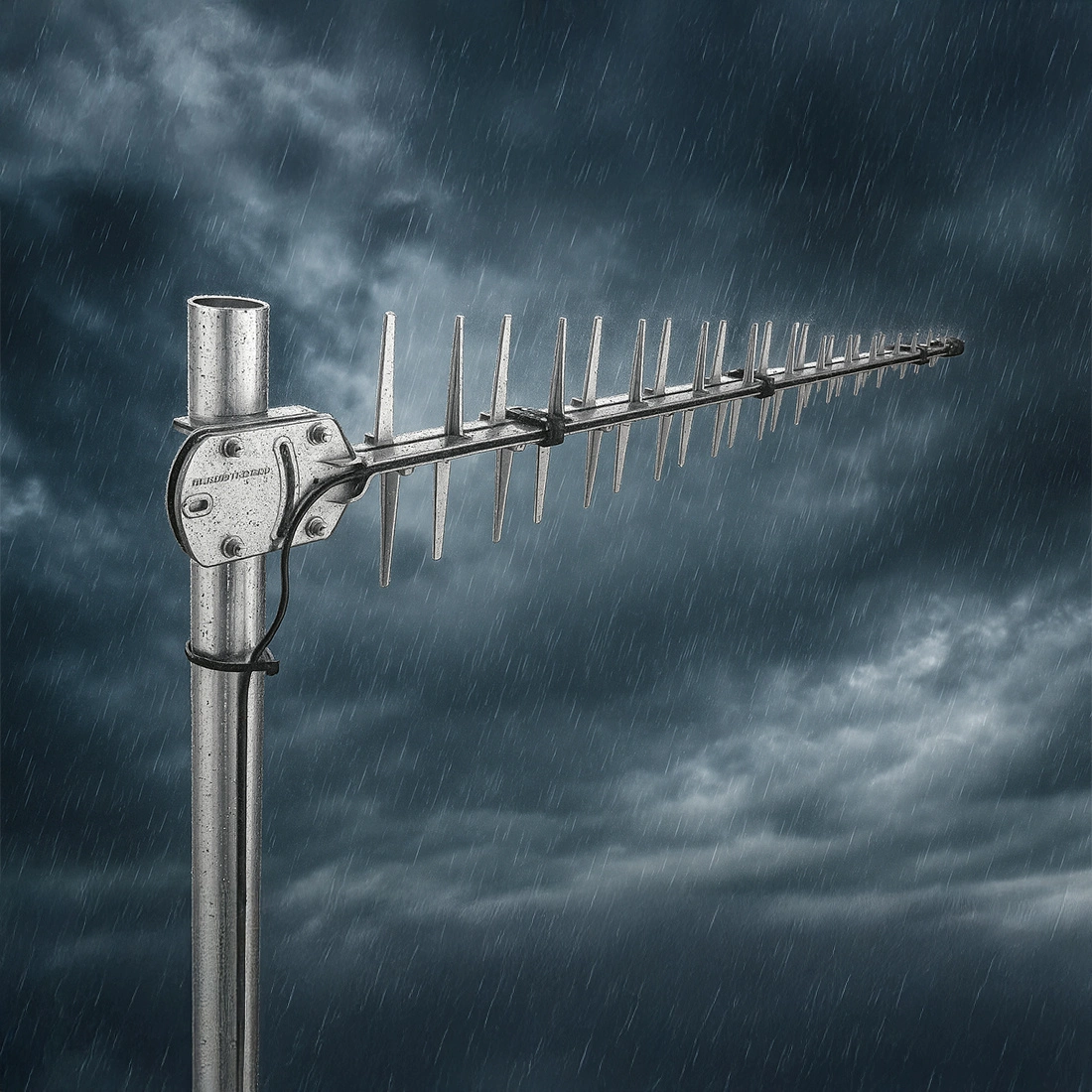

Stabilność w silnym wietrze
Antena została przetestowana pod kątem odporności na wiatr do 160 km/h, co gwarantuje niezawodne działanie nawet w ekstremalnych warunkach pogodowych.
Odporność na korozję i promieniowanie UV
Konstrukcja spełnia wymagania norm MIL-STD 810G i ASTM B117 dotyczących odporności na mgłę solną, a klasa palności UL 94-HB potwierdza bezpieczeństwo materiałowe. Antena może pracować przy wilgotności do 98% oraz w szerokim zakresie temperatur od -40 °C do +80 °C.
Gdzie sprawdzi się antena LPDA-92?
Poynting LPDA-92 to kierunkowa antena logarytmiczno-periodyczna
LTE/5G (698–3800 MHz), zapewniająca wysokie wzmocnienie i stabilne połączenia w
trudnych warunkach terenowych i środowiskowych. Doskonale sprawdzi się w takich zastosowaniach jak:
• Fixed Wireless Access (FWA) – internet LTE/5G dla domów i biur
• Łączność konsumencka LTE/5G – poprawa odbioru w obszarach miejskich i wiejskich
• Przemysłowe i komercyjne wdrożenia LTE/5G

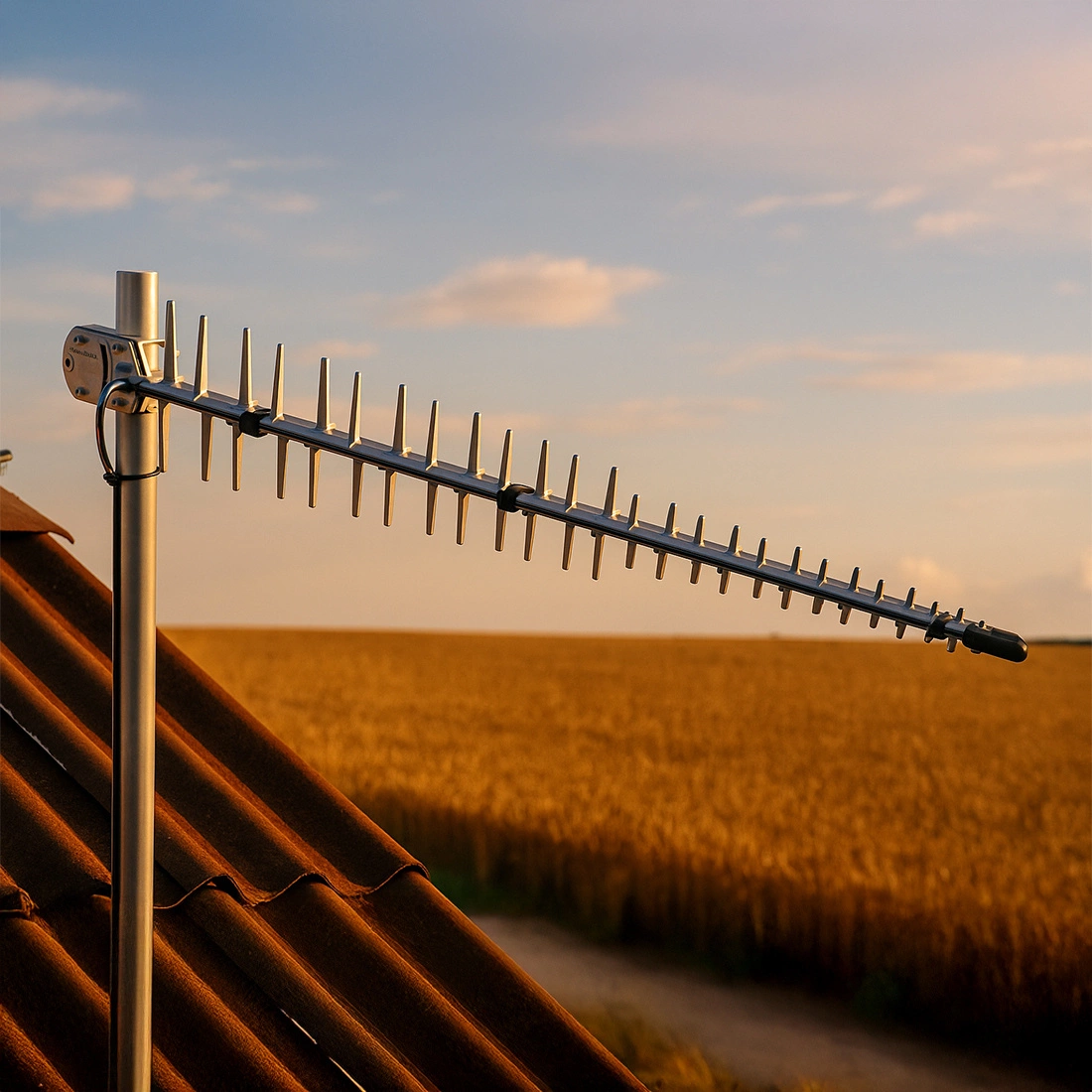

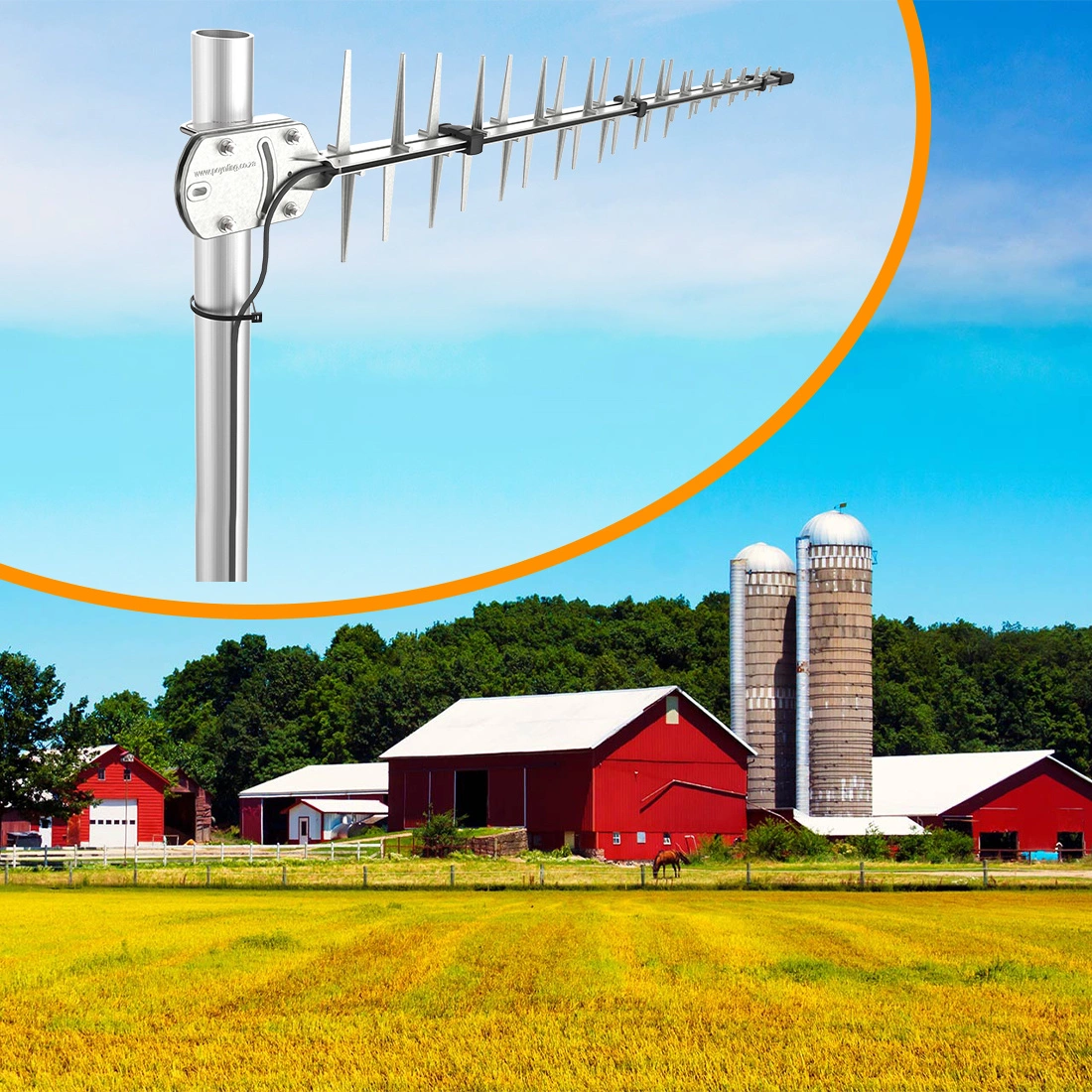

• Rolnictwo i farmy – łączność w obiektach oddalonych
• Sektor energetyczny, Oil & Gas – systemy komunikacji
• Wzmacniacze i repeatery sygnału – w miejscach ze słabym zasięgiem

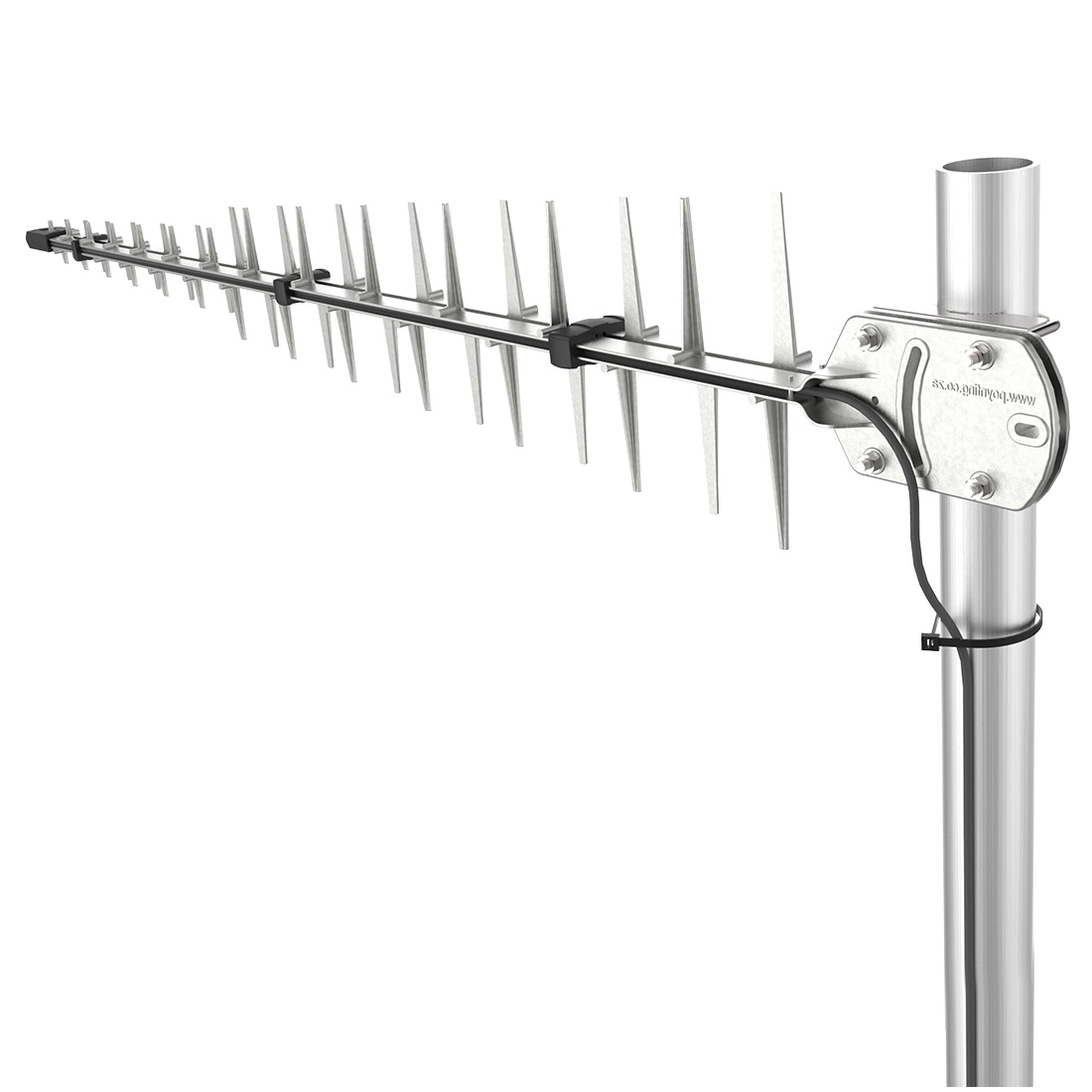

Stabilny i prosty montaż anteny LPDA-92
Poynting LPDA-92 została zaprojektowana do trwałego użytku na zewnątrz. W zestawie znajdują się wsporniki „Econo” i obejmy U-bolt, które umożliwiają szybki i bezpieczny montaż anteny na maszcie. Antenę można zamocować w pionie, poziomie lub pod kątem 45°, co ułatwia dopasowanie polaryzacji do wymagań sieci.

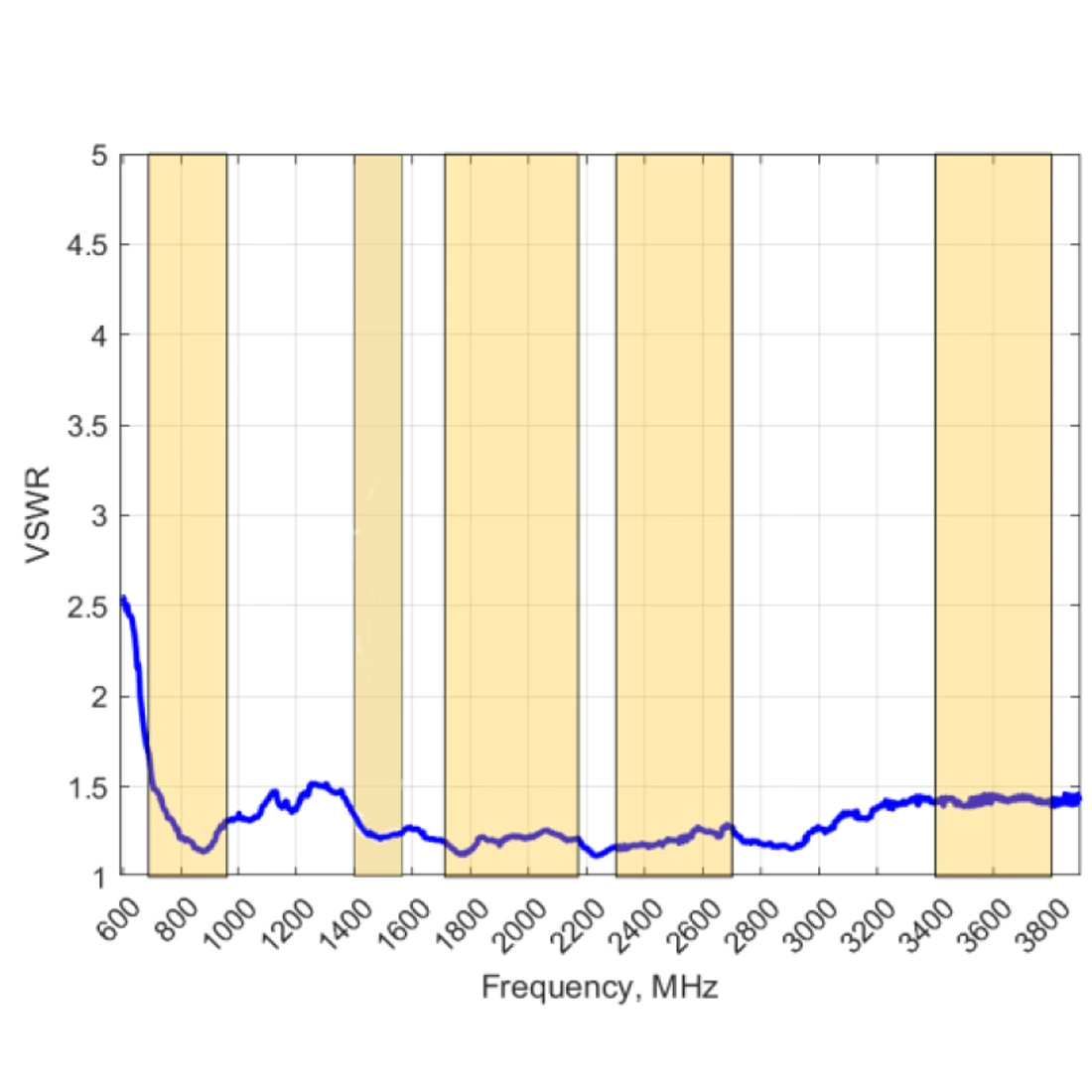

Stabilność sygnału – współczynnik fali stojącej (VSWR)
Antena Poynting LPDA-92 oferuje bardzo dobre dopasowanie z VSWR < 1.5:1 w ponad 95% obsługiwanych pasm (698–3800 MHz). Tak niski poziom współczynnika fali stojącej minimalizuje straty mocy i zapewnia stabilną transmisję w sieciach 2G, 3G, 4G LTE oraz wybranych pasmach 5G.

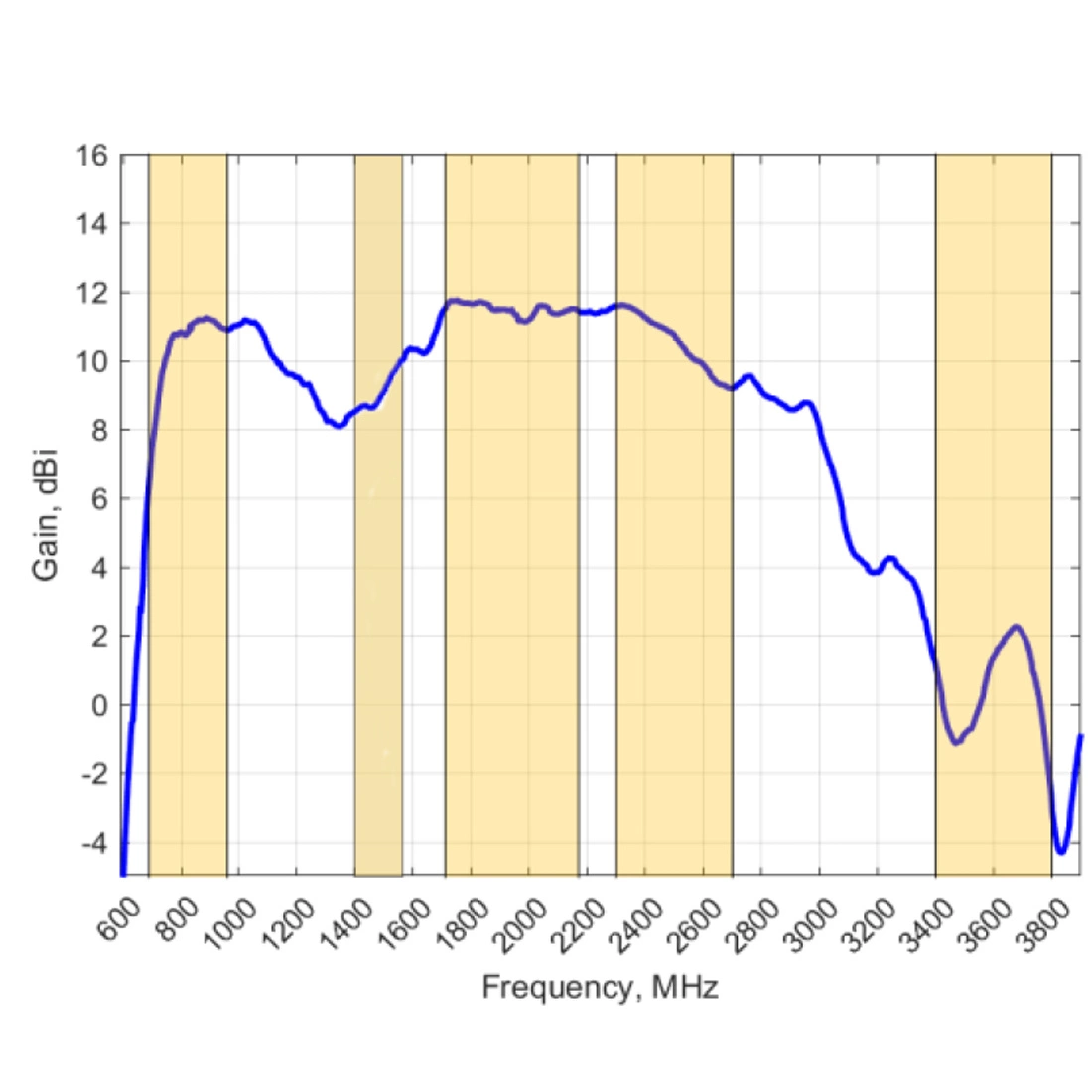

Zysk anteny w pasmach LTE i 5G
Poynting LPDA-92 charakteryzuje się stabilnym wzmocnieniem w szerokim zakresie pasm:
• 10.8 dBi @ 698–960 MHz
• 10 dBi @ 1427–1517 MHz
• 11 dBi @ 1710–2700 MHz
• 2.3 dBi @ 3400–3800 MHz
Dzięki temu antena zapewnia pewne i wydajne połączenie zarówno w niższych pasmach LTE, jak i w zakresie
3.5 GHz używanym przez 5G.

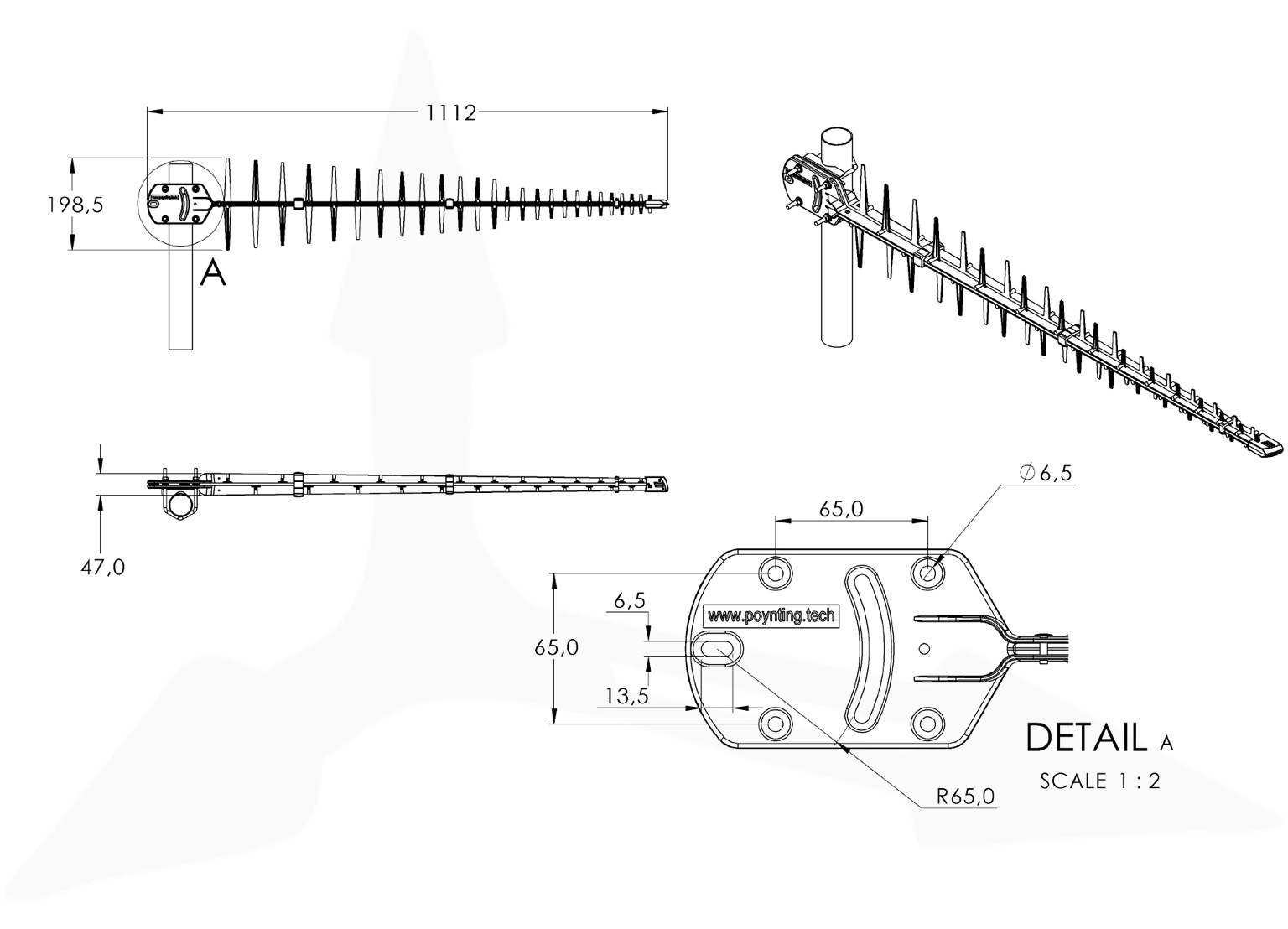

Rysunek techniczny
Specyfikacja techniczna – Poynting LPDA-92 (A-LPDA-0092) SISO
Parametry RF
| Zakres częstotliwości |
698–960 MHz 1427–1517 MHz 1710–2700 MHz 3400–3800 MHz |
| Zysk (maks.) |
10.8 dBi @ 698–960 MHz 10 dBi @ 1427–1517 MHz 11 dBi @ 1710–2700 MHz 2.3 dBi @ 3400–3800 MHz |
| VSWR | < 1.5:1 (≥ 95% pasm) |
| Maks. moc doprowadzona | 10 W |
| Impedancja wejściowa | 50 Ω (nominalna) |
| Polaryzacja | Liniowa (w zależności od sposobu montażu) |
| Przejście DC | Tak (DC short) |
| Kierunkowość | Kierunkowa, logarytmiczno-periodyczna |
Interfejsy i zgodność
| Złącze / wyprowadzenie | Przewód 7 m HDF195 zakończony SMA (M) |
| MIMO / SISO | SISO |
| Zgodność systemowa | 2G / 3G / 4G LTE; obsługuje wybrane pasma 5G (w tym 3.4–3.8 GHz) |
Środowisko / certyfikaty
| Odporność na wiatr | ≤ 160 km/h |
| Zakres temp. pracy | -40 °C…+80 °C |
| Warunki środowiskowe | Wewnętrzne / zewnętrzne |
| Szczelność | IP65 |
| Test mgły solnej | MIL-STD 810G / ASTM B117 |
| Wilgotność pracy | Do 98% |
| Wilgotność składowania | 5–95% (bez kondensacji) |
| Temp. składowania | -40 °C…+80 °C |
| Palność obudowy | UL 94-HB |
| Odporność mechaniczna | IK08 |
| Zgodność | CE, RoHS |
Specyfikacje mechaniczne
| Wymiary produktu | 1112 mm × 200 mm × 47 mm |
| Wymiary opakowania | 1120 mm × 210 mm × 60 mm |
| Waga | 1.63 kg |
| Waga z opakowaniem | 2.02 kg |
| Materiał obudowy | Nylon 6, kolor czarny |
| Materiał ramy | ADC12 (aluminium, pasywowane), kolor aluminium grey |
| Typ montażu | Maszt (obejmy U-bolt w zestawie) |
Informacje zamówienia
| Nazwa handlowa | LPDA-92 |
| Kod produktu | A-LPDA-0092 |
| EAN | 6009693810556 |
Zawartość opakowania
| Antena | A-LPDA-0092 |
| Elementy montażowe | Wsporniki „Econo”, obejmy U-bolt i śruby do montażu na maszcie |
| Przewód | 7 m HDF195 zakończony SMA (M) |
Cechy produktu
Cena katalogowa
699,00 zł/1szt.
Marka
Podmiot odpowiedzialny za ten produkt na terenie UE
DMTrade Mikołaj TomaszewskiWięcej
ProducentDMTrade Mikołaj TomaszewskiAdres:
ul. Wiśniowa 36Kod pocztowy: 64-000Miasto: KościanKraj: PolskaNumer telefonu: +48 61 111 02 52Adres email: info@dmtrade.pl
Podmiot odpowiedzialnyDMTrade Mikołaj TomaszewskiAdres:
ul. Wiśniowa 36Kod pocztowy: 64-000Miasto: KościanKraj: PolskaNumer telefonu: +48 61 111 02 523Adres email: info@dmtrade.plOpis: DMTrade
Symbol
A-LPDA-0092
Kod producenta
6009693810556
Gwarancja
GSM - ilość wyjść
1
Długość kabla
7m
GPS / GLONASS - ilość wyjść
Brak
WiFi - ilość wyjść
Brak
Klasa szczelności
IP65
Polaryzacja
Liniowa pionowa
Liniowa pozioma
Złącze
N-Type (f)
SMA (m)
Mocowanie
Maszt. rura
Obsługiwana technologia
LTE/2G/3G/4G/CBRS/5G
Pliki do pobrania
Napisz swoją opinię

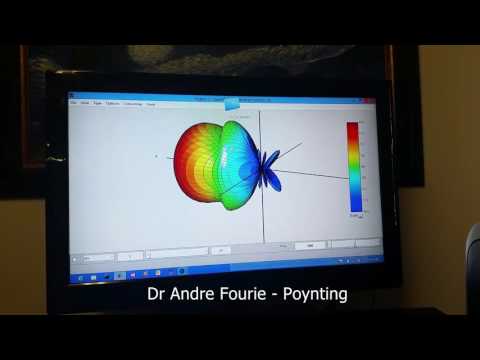

Wideo
