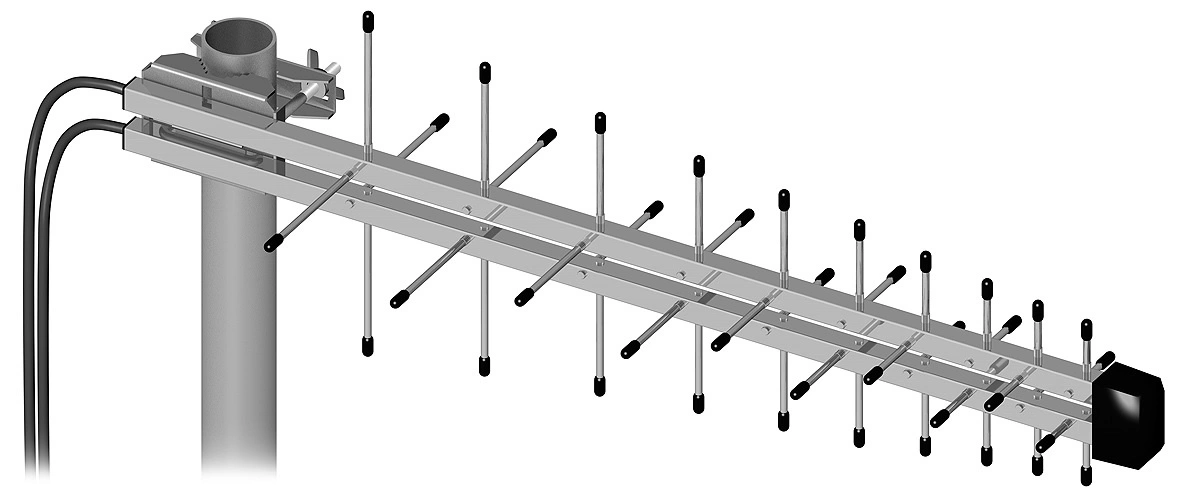

Antena logarytmiczna ATK-LOG LTE przeznaczona jest do odbioru sygnału w
systemach GSM/DCS/UMTS/HSDPA/LTE pracujących w paśmie 800-2170 MHz.
Dołączona do karty lub modemu pozwala na poprawienie jakości sygnału w
stosunku do anten wbudowanych w tego typu urządzenia.
Antena posiada

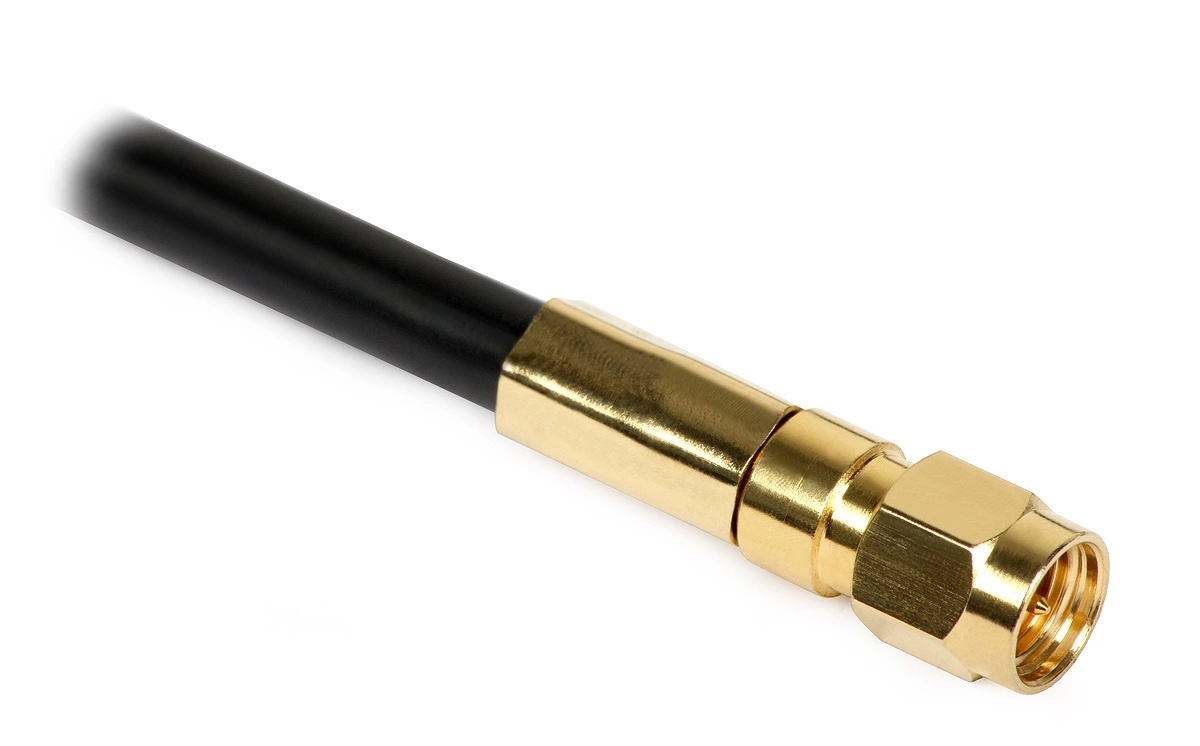

zintegrowany przewód o długości 10 metrów, zakończony wtykiem SMA.
Antena
przeznaczona jest do współpracy z modemami LTE (wyposażonymi w dwa złącza
antenowe), telefonami oraz modemami: GSM, DCS, 3G.
MIMO (ang. Multiple Input,
Multiple Output) – rozwiązanie zwiększające przepustowość sieci bezprzewodowej
polegające na transmisji wieloantenowej zarówno po stronie nadawczej, jak i po
stronie odbiorczej.
Cechy wyróżniające:
- Zewnętrzna,
logarytmiczna, kierunkowa,
- MIMO 2x2 ,
- Szerokopasmowa: 800-2170
MHz,
- Praca w sieciach: GSM, DCS, UMTS, LTE,
- Zysk do 5 dBi,
- Antena
zwarta dla prądu stałego (DC),
- Współczynnik VSWR <4,
- 10 m przewodu
zakończonego wtykiem SMA,
- Mocowanie do masztu za pomocą cybantów,
Parametry
techniczne:
| Nazwa | ATK-LOG LTE | ||
| MIMO | Tak (2x2) | ||
| Kanał | Pionowy | Poziomy | |
| Pasmo [MHz] | 800-2170 | 800-2170 | |
| Zysk [dBi] | do 5 | do 5 | |
| Kąt promieniowania [°] V | 91 | 91 | |
| Kąt promieniowania [°] H | 62 | 62 | |
| Impedancja [Ω] | 50 | ||
| VSWR | <4 | ||
| Polaryzacja | Pionowa/Pozioma | ||
| Złącza | wtyk SMA | ||
| Długość przewodu [m] | 10 | ||
| Długość anteny [mm] | 670 | ||
| Masa [kg] | 0,53 | ||
