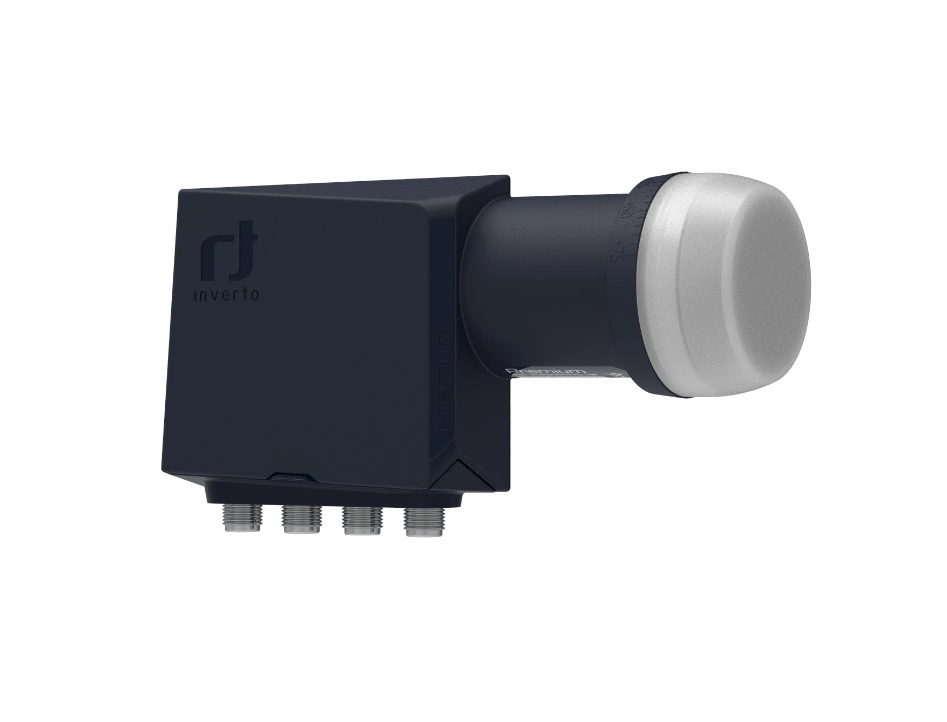

LNB Quad Inverto Premium Universal 40mm PLL LNB IDLP-QDL413-PREMU-OPN
Tento LNB, špeciálne navrhnutý konvertor, ktorý spĺňa požiadavky globálneho trhu DTH na konkurencieschopné a chránené riešenie 4G/LTE, poskytuje optimalizované možnosti príjmu pomocou najnovšej technológie čipovej súpravy a konštrukcie vlnovodu pre satelitný príjem. Umožňuje príjem satelitnej televízie a rozhlasu z jedného satelitu a jeho distribúciu do set-top boxov, SAT prijímačov. LNB podporuje vysielanie SD, HD a UHD 4K, poskytuje výnimočný RF výkon, veľmi nízku spotrebu energie a, čo je dôležité, má filter 4G/LTE LTE na zmiernenie rušenia. Tento LNB je vyrobený podľa najvyšších priemyselných štandardov kvality a navrhnutý tak, aby spĺňal všetky normy, je ideálny pre náročných zákazníkov operátorov DTH a príjem satelitného vysielania na celom svete.
Kľúčové vlastnosti:
- Typ LNB: QUAD - štyri výstupy SAT
- Nízky fázový šum, kompatibilný s DVB-S/S2/S2X (SD, HD a 4K UHD)
- Veľmi nízke šumové číslo
- Nízka spotreba energie
- Vysoká polarizačná izolácia
- Vysoká frekvenčná stabilita
Technické údaje:
- Vstupný frekvenčný rozsah v dolnom pásme: 10,7 GHz ~ 11,7 GHz
- Rozsah výstupnej frekvencie v dolnom pásme: 950 MHz ~ 1950 MHz
- Frekvenčný rozsah dolného pásma LO: 9,75 GHz
- Rozsah vstupnej frekvencie horného pásma: 11,7 GHz ~ 12,75 GHz
- Rozsah výstupnej frekvencie horného pásma: 1100 MHz ~ 2150 MHz
- Frekvencia horného pásma LO: 10,6 GHz
- Šumový faktor: 0,2 dB (max. 0,7 dB)
- Presnosť LO: max. ?500 kHz
- Fázový šum LO pri 1 kHz: -70 dBc/Hz
- Fázový šum LO pri 10 kHz: -80 dBc/Hz
- Fázový šum LO pri 100 kHz: -90 dBc/Hz
- Fázový šum LO pri 1 MHz: -100 dBc/Hz
- Konverzný zisk: 57 dB ~ 67 dB
- Útlm zosilnenia (v pásme 26 MHz): max. 1 dB
- Zmena zisku (v celom pásme): 4 dB max
- Útlm obrazu: min. 40 dB
- Intermodulácia - ICP3: min. +10 dBm
- Bod kompresie 1 dB (@ výstup): min. 0 dBm
- Izolácia krížovej polarizácie: min. 22 dB
- Riadiaci signál Ca (V): 10,0 V ~ 14,0 V
- Riadiaci signál Cb (H): 16,0 V ~ 20,0 V
- Control signal Cc (band switching): 22 kHz ? 4 kHz
- Výstupný pomer SWR: 2,0 : 1 max.
- Úroveň útlmu v pásme: -65 dBm max.
- Spotreba prúdu: 200 mA max (10 VDC ~ 20 VDC)
- Prevádzková teplota: -30 °C ~ +60 °C
- Výstupná impedancia: 75 ? (typ F)
- Typ výstupného konektora: typ F (zásuvka)
- Hmotnosť: 177 g
Logistické informácie:
- Rozmery balenia: rozmery: 14,6x8,3x5,6 cm
- Hmotnosť balenia: 212 g
- Množstvo v jednom hlavnom kartóne: balenie: 50 ks
