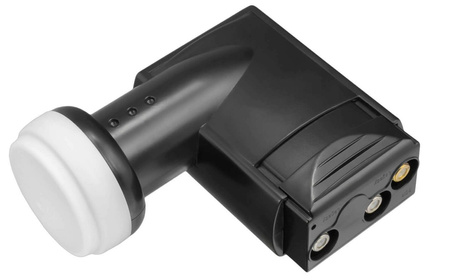

LNB Unicable Ankasat ANK SCR + TWIN Legacy

Jedno wyjście konwertera i jeden kabel dostarcza sygnał dla czterech odbiorników cyfrowych.

Konwerter na jednoprzewodową transmisję sygnału do czterech odbiorników z UNICABLE.

Odbiorniki pracują w pełni niezależnie.



Warunkiem jest posiadanie przez nich funkcji UNICABLE, która polega na wykorzystaniu do transmisji sygnału 4 częstotliwości:



Odbiornik 1 - 1210 MHz

Odbiornik 2 - 1420 MHz

Odbiornik 3 - 1680 MHz

Odbiornik 4 - 2040 MHz.

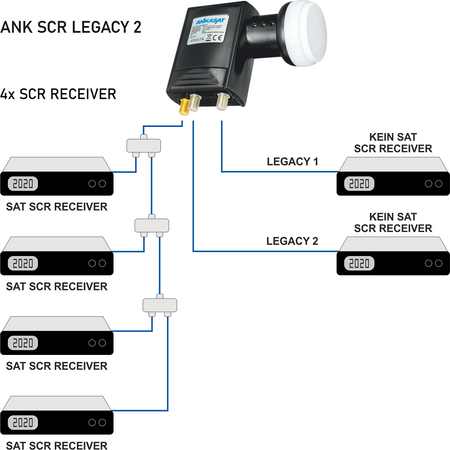

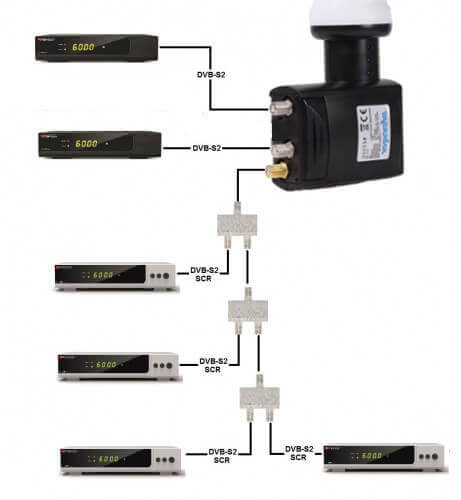

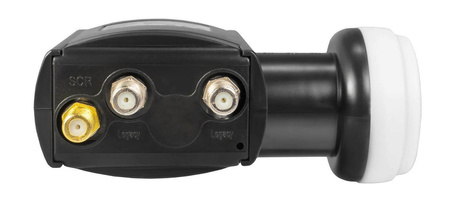

Jedno wyjście konwertera UNICABLE (SCR) w kolorze złotym pozwala na poprowadzenie sygnału jednym kablem do max. 4 odbiorników cyfrowych z sygnałem SCR lub UNICABLE.

Dwa wyjścia konwertera tzw. full band w kolorze srebrnym pozwalają na podłączenie dwóch tradycyjnych odbiorników cyfrowych.

- Zakres częstotliwości niskich pasm 10,7-11,7 GHz

- Niski zakres częstotliwości wyjściowej 950 ~ 1950 MHz

- Częstotliwość LO niskiej częstotliwości 9,75 GHz

- Zakres częstotliwości wejściowych wysokich pasm 11,7 ~ 12,75 GHz

- Górny zakres częstotliwości wyjściowych 1100 ~ 2150 MHz

- Częstotliwość LO wysokiej częstotliwości 10,6 GHz

- Współczynnik szumów typ. 0.8 (1.0max) dB

- LO Dokładność początkowa ? 1,0 maks. MHz

- Wzmocnienie (ponad 26 MHz szerokości pasma) ? 0,75 dB

- Wariacja wzmocnienia (w pełnym paśmie) ? 3 Max. dBB

- Sygnał kontrolny Ca (polaryzacja pionowa) 11,0 ~ 14,0 V

- Control Signal Cb (Polaryzacja pozioma) 16,0 ~ 20,0 V

- Control Signal Cc (przełączanie pasm) 22 +/- 4 kHz

- Wyjście VSWR 2.0: 1

- Pobór prądu 200 @ 11 ~ 20 V Ma

- Temperatura pracy - 35 ° C ~ + 60 ° C /

- Impedancja wyjściowa 75 Ohm

- Strata wkładki TV (4-806MHz) -3 (min) /

- Złącze wyjściowe F-Type (female) -3 (min) dB

Karta katalogowa https://s.spacetronik.pl/zdjecia_DMTRADE/katalogi/ankasat/ank-katalog.pdf
