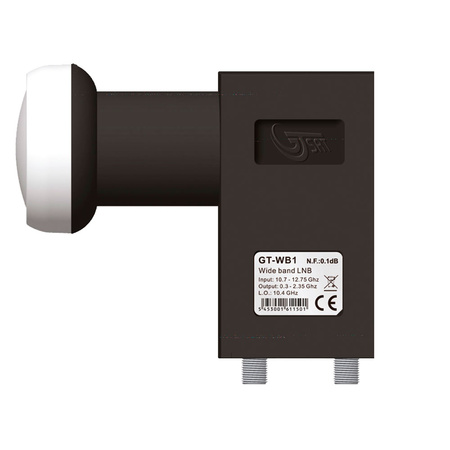

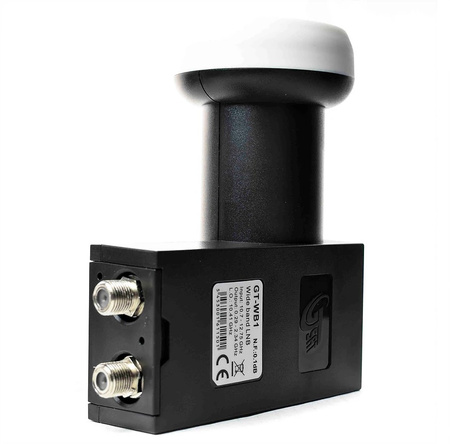

Konwerter typu Quatro działający w technologi WideBand dedykowany dla instalacji działających w systemie WideBand z multiswitchami programowalnymi GT-SAT GT-DMTS1T.
LNB różni się od standardowych konwerterów typu quatro tym iz posiada dwa wyjścia sygnału H+V zamiast czterech, dlatego instalacja oparta o jednego satelite wymaga tylko dwóch przewodów satelitarnych poprowadzonych od LNB do multiswitcha.
Specyfikacja:
Dane techniczne LNB GT-WB1:
| Zakres częstotliwości na wejściu: | 10.7 - 12.75 GHz |
| Zakres częstotliwości na wyjściu: | pionowy: 290 - 2340 MHz |
| poziomy: 290 - 2340 MHz | |
| Częstotliwość fazy hałasu: | -50dBc/Hz @ 1KHz (Max.) |
| -75dBc/Hz @ 10KHz (Max.) | |
| -95dBc/Hz @ 100KHz (Max.) | |
| Współczynnik szumów: | 0.1 dB (Typ.) |
| Zysk konwersji: | 50 - 60 dB |
| Zysk zmienności: | 7 dB (max.) @ full band |
| Zysk w zakres 26 MHz: | +/-0.5dB (Typ.) |
| Odrzucenie obrazu: | 40 dB (Min.) |
| Zużycie prądu: | 0.85W (max.) (70mA @ +12V DC) |
| Zasilanie: | 9 ? 19V DC |
| Typ złącza na wyjściu: | 75 OHMS złącze żeńskie typu F |
| Zakres temperatur pracy: | -40°C - +60°C |
Przykłady rozwiązania instalacji:
1. Instalacja w technologi Wide Band na dwie satelity wraz z telewizją dvb-t
2. Instalacja w technologi mieszanej: standardowej LNB Quattro i Wide Band na trzy satelity wraz z telewizją dvb-t i przełącznikiem diseqc dla wyjścia dCSS
3. Instalacja w Wide Band na cztery satelity wraz z telewizją dvb-t i przełącznikiem diseqc dla wyjścia dCSS
