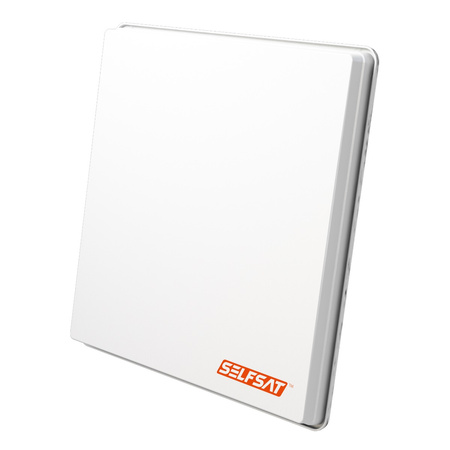

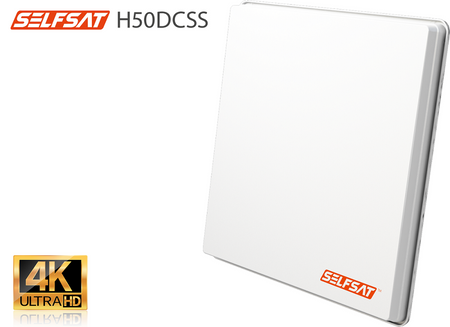

Selfsat H50dCSS antena płaska z Unicable II + twin

Antena panelowa płaska Selfsat H50dCSS+ Unicable 2 (CH:24) z 2 wyjściami Legacy

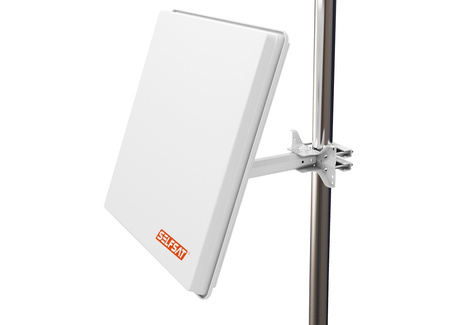

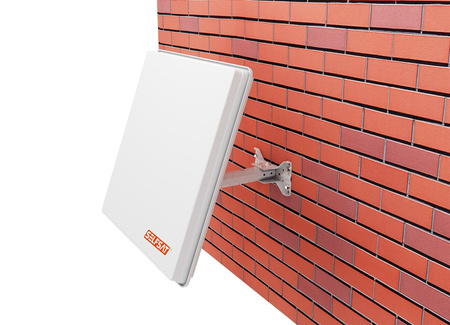

- Wszystkie opcje montażu w zestawie

Uwaga dotycząca ustawienia: Podczas korzystania z miernika satelitarnego antena zachowuje się jak konwencjonalna antena satelitarna (typu single LNB). Do ustawienia anteny nie jest wymagane żadne specjalne urządzenie pomiarowe

Zaprogramowane częstotliwości Unicable (SCR):
- CH01: 1210 MHz
- CH02: 1420 MHz
- CH03: 1680 MHz
- CH04: 2040 MHz
- CH05: 1005 MHz
- CH06: 1050 MHz
- CH07: 1095 MHz
- CH08: 1140 MHz
- CH09: 1260 MHz
- CH10: 1305 MHz
- CH11: 1350 MHz
- CH12: 1475 MHz
- CH13: 1520 MHz
- CH14: 1565 MHz
- CH15: 1610 MHz
- CH16: 1725 MHz
- CH17: 1770 MHz
- CH18: 1815 MHz
- CH19: 1860 MHz
- CH20: 1905 MHz
- CH21: 1950 MHz
- CH22: 1995 MHz
- CH23: 2085 MHz
- CH24: 2130 MHz

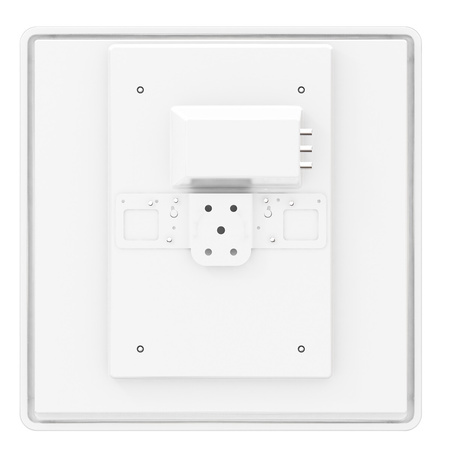

Zainstalowany konwerter w antenie typu Unicable II pozwala na podłączenie do niej aż 24 odbiorników obsługujących system jedno kablowy w technologi EN50494/EN50607.
Idealna dla dekoderów 4K z funkcją PVR które pozwalają na nagrywanie do kilku kanałów naraz nie zwracając uwagi na częstotliwość satelitarną.




Dane techniczne:
- Polaryzacja: pionowa i pozioma
- Zysk anteny: 36,1 dBi (przy 12,7 GHz)
- Częstotliwość wejściowa: 10,7 ~ 11,7 GHz / 11,7 ~ 12,75 GHz
- Częstotliwość LO: 9,75 GHz / 10,6 GHz
- Odchylenie LO: ? 1 MHz (przy 25°C)
- Stabilność LO: ? 3 MHz (przy -40 ~ 60°C)
Szum fazowy LO:
- 60dBc/Hz (maks.) (przy 1kHz)
- 75 dBc/Hz (maks.) (przy 10 kHz)
- 100dBc/Hz (maks.) (przy 100kHz)
- Poziom hałasu: 0,8 dB
- Izolacja polaryzacji krzyżowej: 20 dB (Min.)
- Wyjście VSWR: 2,0 : 1 (maks.)
- Pobór prądu: 250 mA (przy 13 V) (maks.)
- Połączenie wyjściowe: 75? F typ
- Temperatura pracy: -40 ° C ~ + 60 ° C
- Rozmiar (szer. x gł. x wys.): 566 x 300 x 65 mm
- Waga: 7,0 kg

Specyfikacje wyjścia SCR
- Wzmocnienie konwersji poza AGC: 60dB (min.)
- Zmiana wzmocnienia: 7,5 dB P-P (maks.)
- IF docelowy poziom wyjściowy AGC w trybie CW: -32~-17dBm
- Sygnał sterujący: EN-50494 lub EN50607

Specyfikacja wyjścia Legacy Twin:
- Wyjście IF: 950-2150 MHz
- Wzmocnienie konwersji poza AGC: 55dB (min.)
- Zmiana wzmocnienia: 7,5 dB P-P (maks.)
- IF docelowy poziom wyjściowy AGC w trybie CW: -16~25dBm
