Vonkajšie puzdro ePoint2 EPNT-2 pre smerovač s anténou Poynting XPOL-2-5G 4x4 LTE (MIMO), 2x2 Wi-Fi (MIMO) 11 dBi a priemyselným smerovačom SIR651
Spoločnosť Poynting predstavuje úplne nový rad anténnych krytov, sériu ePoynt. Kryty ePoynt sú navrhnuté tak, aby sa do nich dali namontovať rôzne moduly, smerovače, čím sa anténny kryt zmení na zariadenie v priestoroch zákazníka (CPE) ? stačí pridať vlastný smerovač LTE/5G. Do krytu ePoynt možno umiestniť smerovače s rozmermi až 185 x 145 x 45 mm. Anténny kryt ePoynt-2 (EPNT-2) využíva svetoznámu technológiu umelého magnetického vodiča (AMC) z antény XPOL-2-5G. Poskytuje polarizovanú jednosmernú anténu s vysokým ziskom, ktorá poskytuje širokopásmové pokrytie od 698 do 960 MHz a od 1710 do 3800 MHz, vďaka čomu je ideálna na nasadenie LTE a 5G.
Toto riešenie je ideálne pre všetky organizácie alebo odvetvia, ktoré sú závislé od spoľahlivej širokopásmovej komunikácie, ako napr:
- Komerčné, priemyselné, rezidenčné a komunálne aplikácie, kde sa vyžaduje spoľahlivý príjem LTE/5G
- Prevádzkovatelia sietí ponúkajúci riešenie pevného bezdrôtového prístupu (FWA)
- Inteligentné prostredie, vodné systémy a médiá M2M a IoT
- Poľnohospodárstvo a poľnohospodárstvo M2M a IoT
- Ropné a plynové komunikačné systémy
- Komunálne a vládne systémy
- Zosilňovače a zosilňovače dosahu
- Séria ePoynt má priestor na umiestnenie rôznych modulov smerovačov, čím sa anténny kryt mení na zariadenie v priestoroch zákazníka (CPE). Do krytov možno umiestniť smerovače s rozmermi do 185 mm x 145 mm x 45 mm.

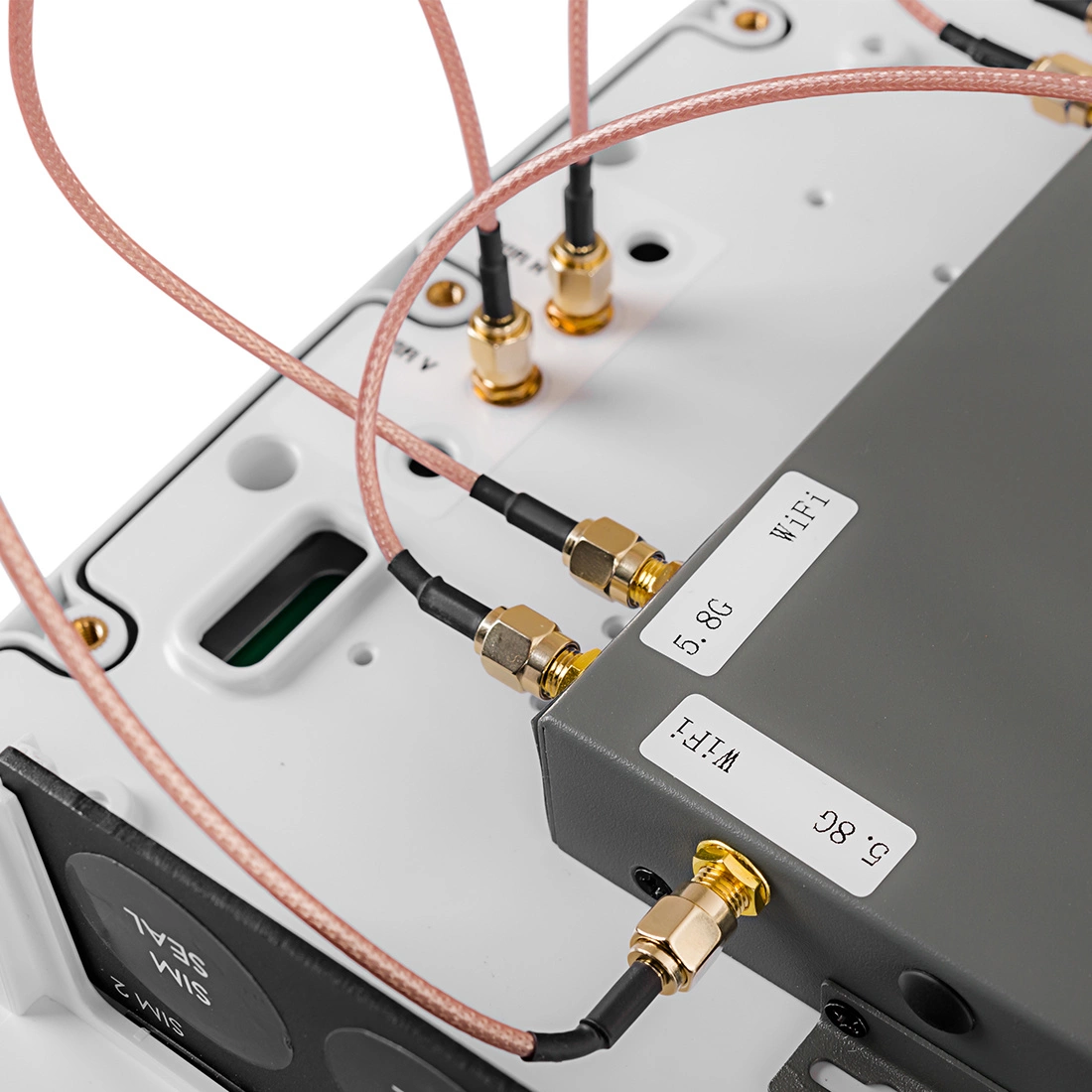

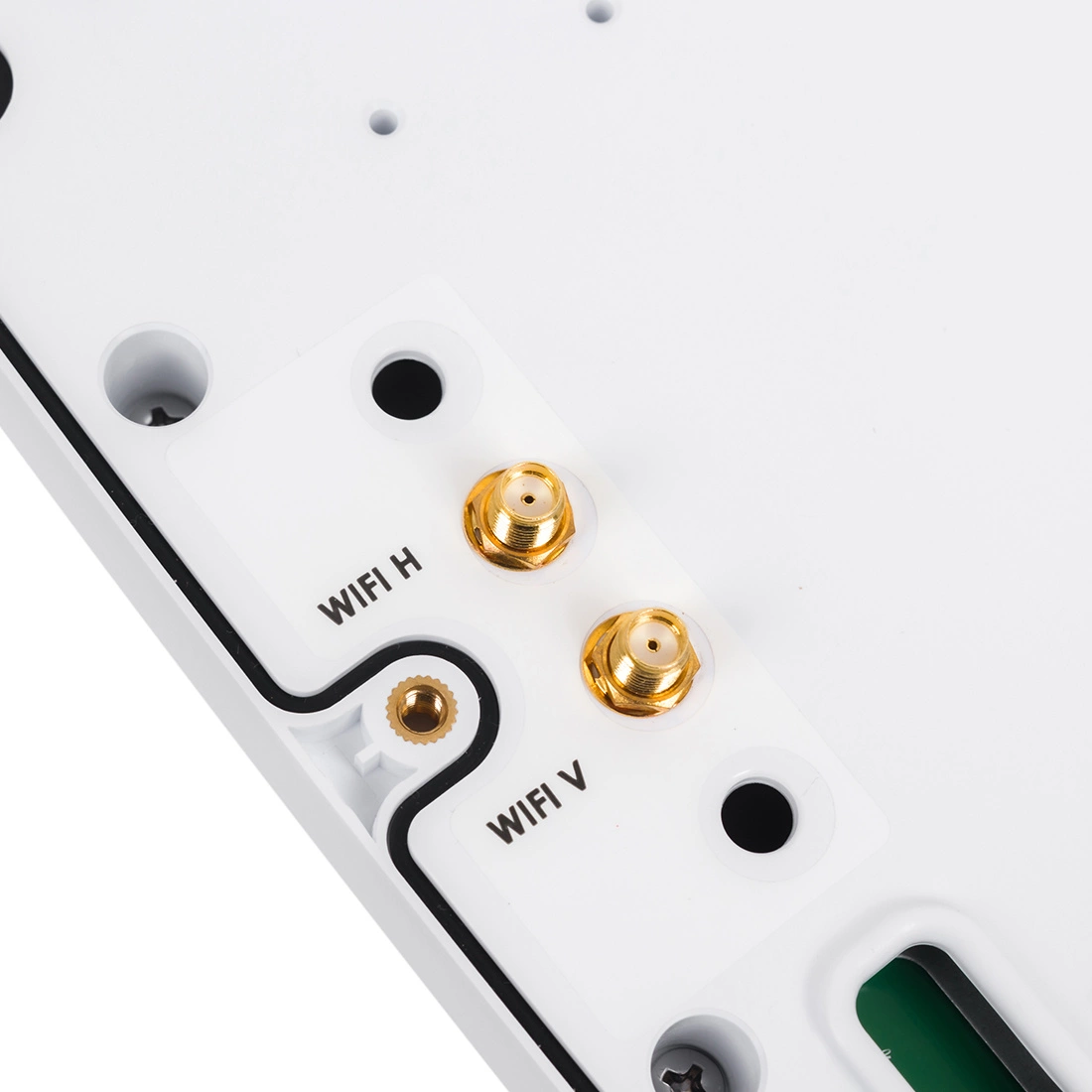

EPNT-2 obsahuje štyri polarizované mobilné antény, dve jednosmerné antény so špičkovým ziskom 11 dBi a dve všesmerové antény so špičkovým ziskom 5 dBi. Vďaka tomu je ideálny pre smerovače 4x4 MIMO alebo duálne 2x2 MIMO. EPNT-2 obsahuje aj dve všesmerové dvojpásmové antény Wi-Fi, ktoré pokrývajú pásma Wi-Fi 2,4 GHz a 5 až 6 GHz pre 2x2 MIMO. Kombinácia našej jednosmernej antény XPOL-2-5G s prvotriednym smerovačom poskytuje výnimočný výkon a zvýšenú priepustnosť dát. Kryt EPNT-2 bol navrhnutý aj tak, aby odolal nepriaznivým poveternostným podmienkam, vďaka čomu je anténa vodotesná a odolná voči poveternostným vplyvom s krytím IP65.

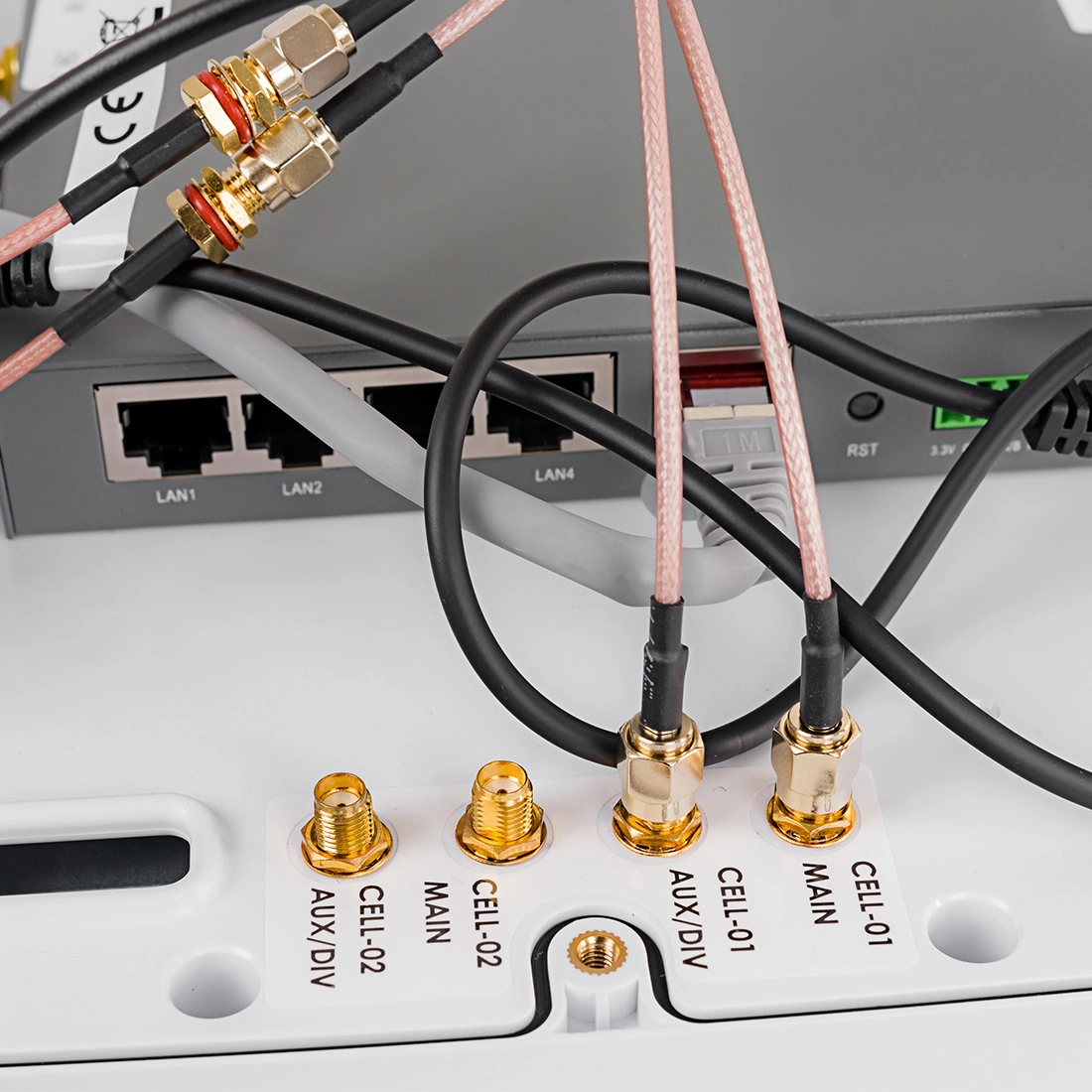

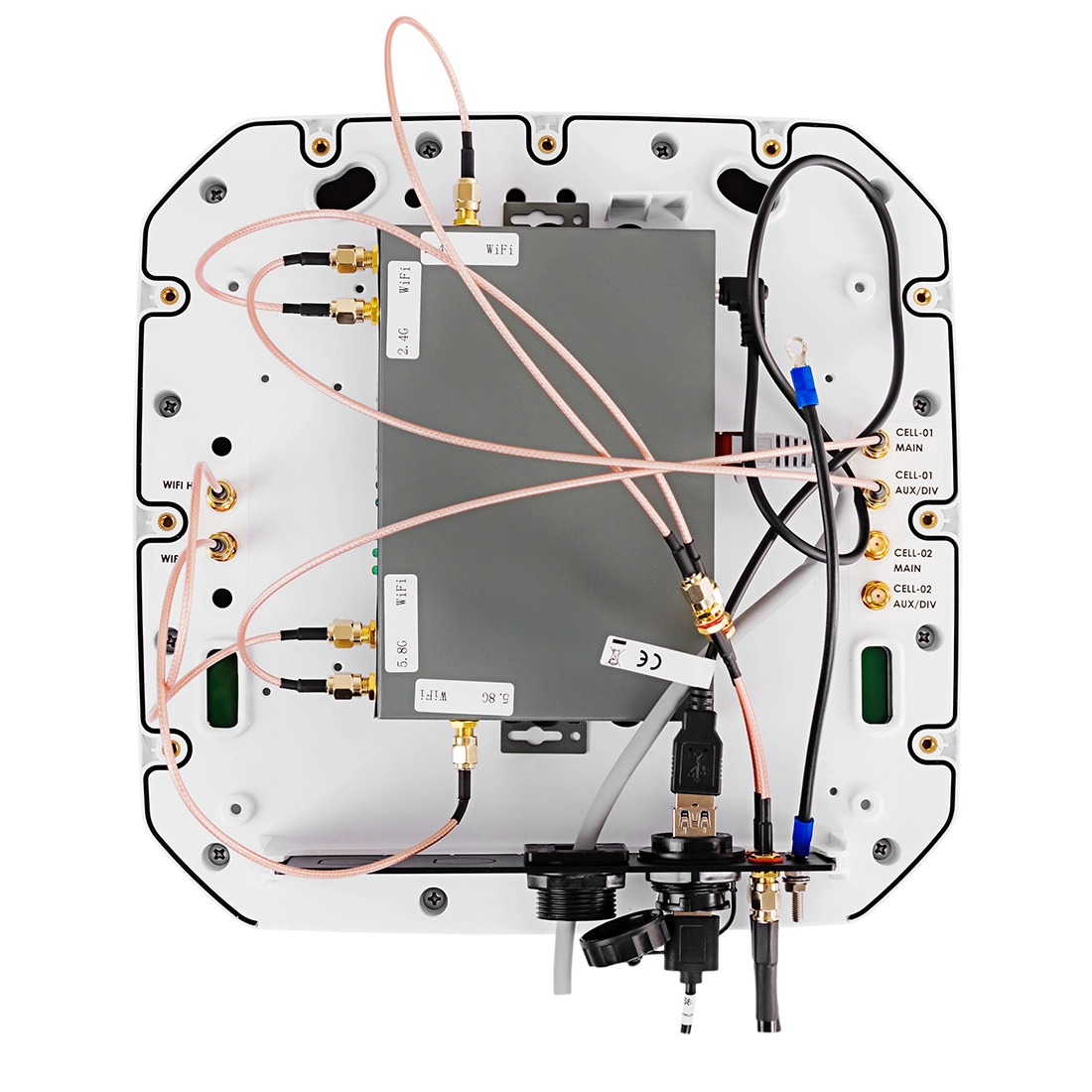

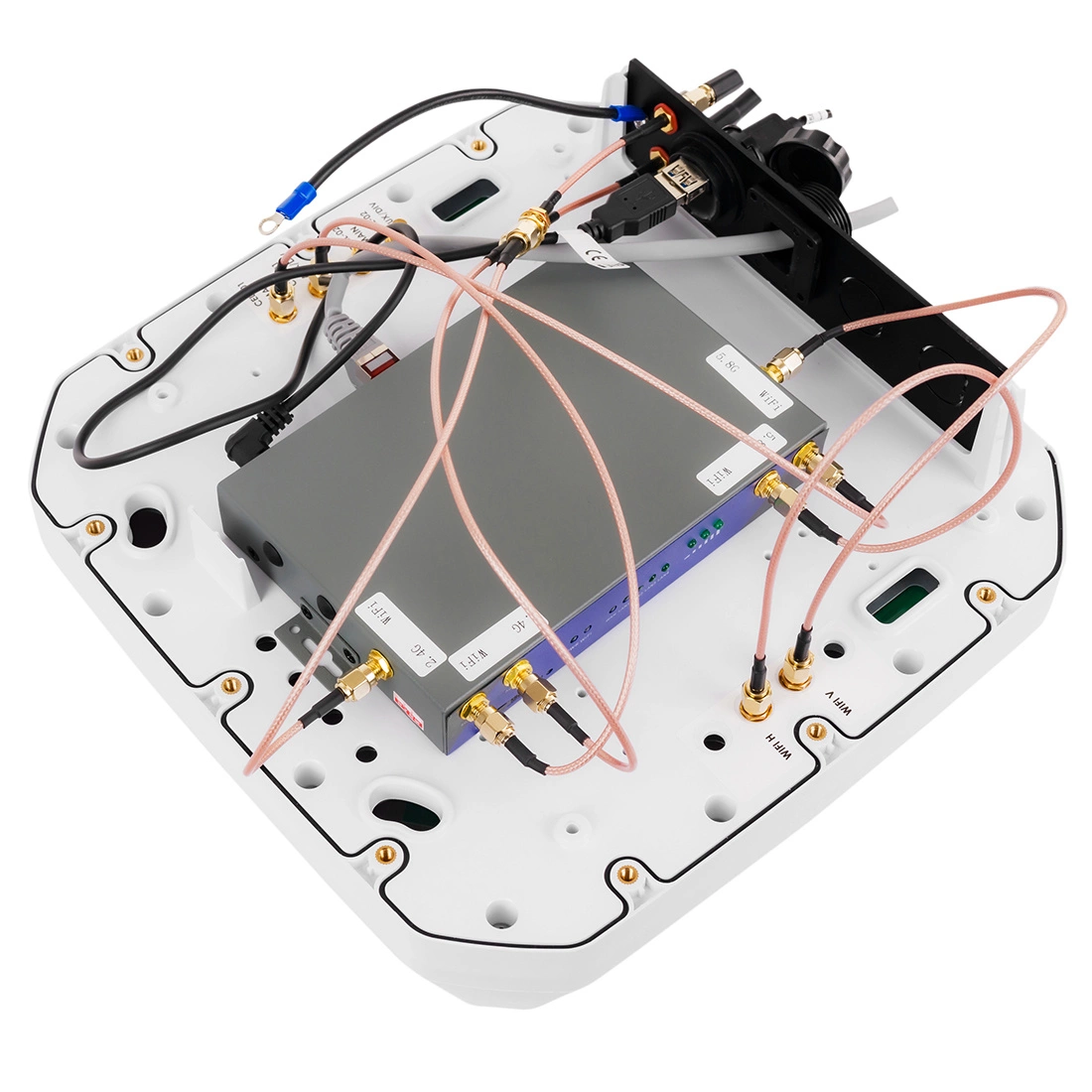

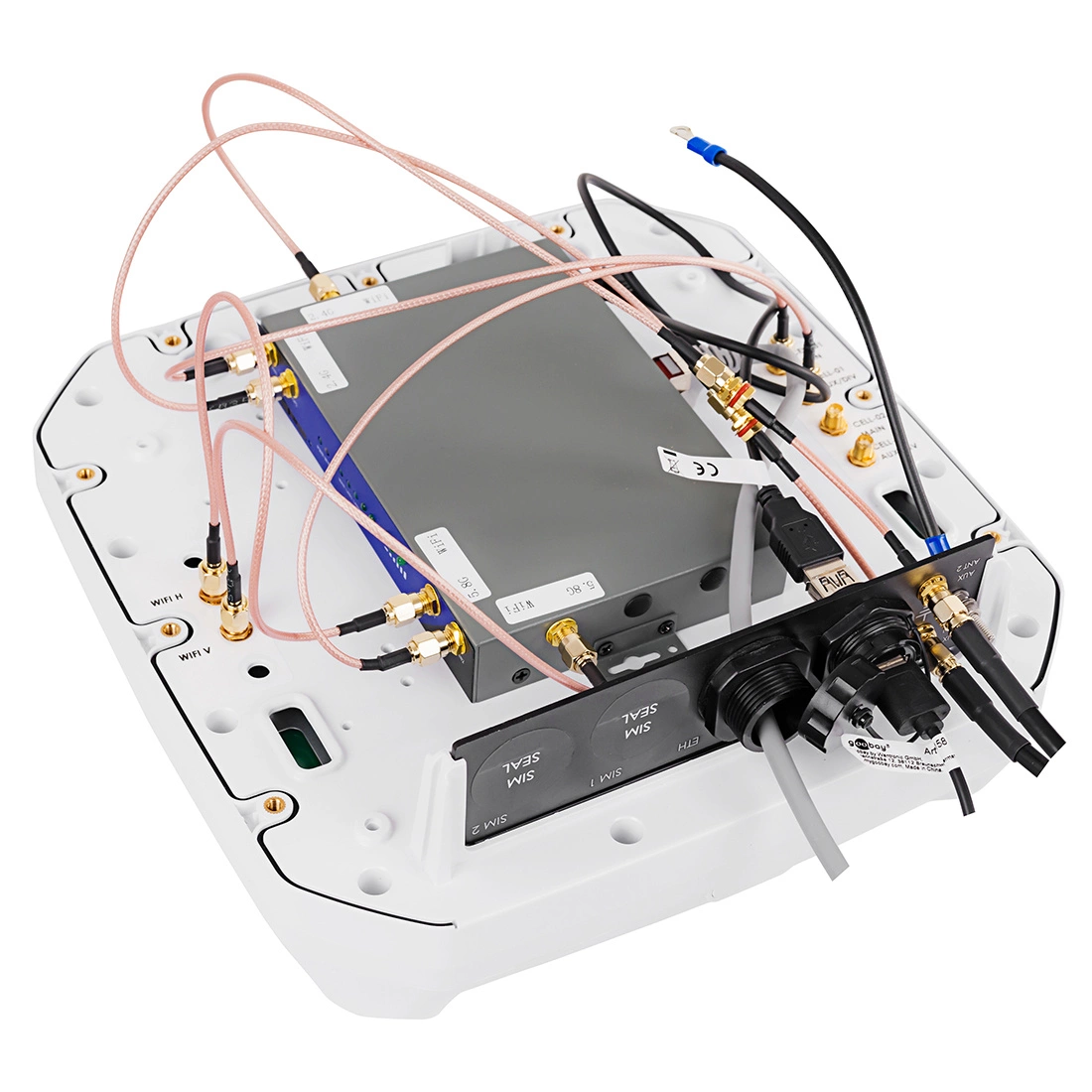

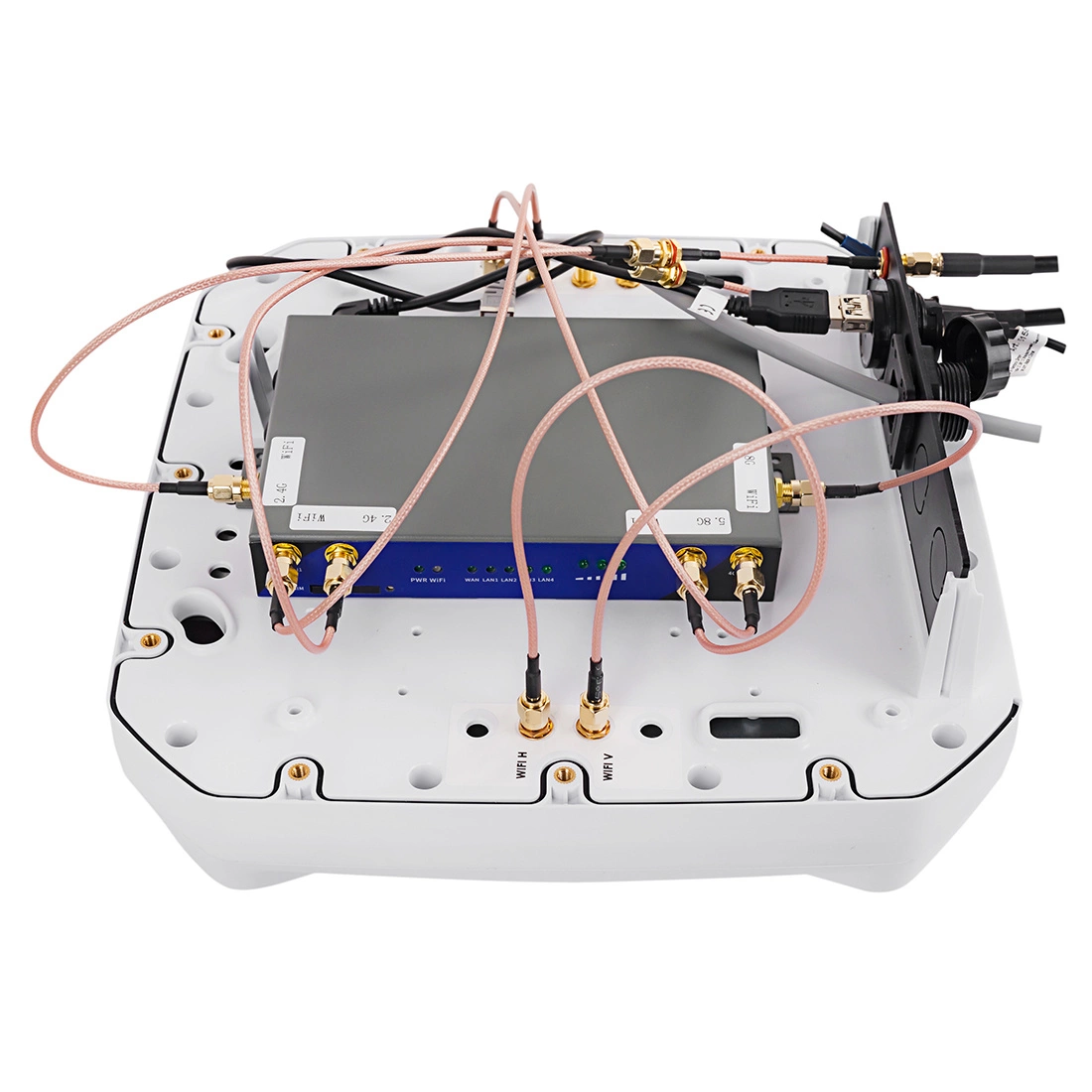

Inštalácia smerovača v puzdre bola zjednodušená. Spojením externej antény so smerovačom v integrovanom puzdre vzniká samostatná jednotka. Rad ePoynt ponúkne veľmi nízke straty medzi smerovačom a anténou vďaka krátkym káblom. To znamená, že medzi základňovou stanicou siete a smerovačom sa prenáša maximum rádiového signálu. Tým sa zabezpečí maximálna priepustnosť, menšie blednutie RF signálu a zvýšená spoľahlivosť pripojenia. Keď je vonkajšia anténa pripojená káblom GSM k smerovaču, ktorý je vo vnútri budovy, musíme venovať pozornosť dĺžke kábla, pretože kábel GSM generuje straty - v novej sérii je tento problém vyriešený vďaka použitiu priemyselného smerovača, ktorý je odolný voči teplotám a poveternostným podmienkam vo vnútri krytu antény. Kábel GSM je preto veľmi krátky a od krytu k smerovaču pripájame prepínače alebo prístupové body vo vnútri budovy bezstratovým káblom LAN.

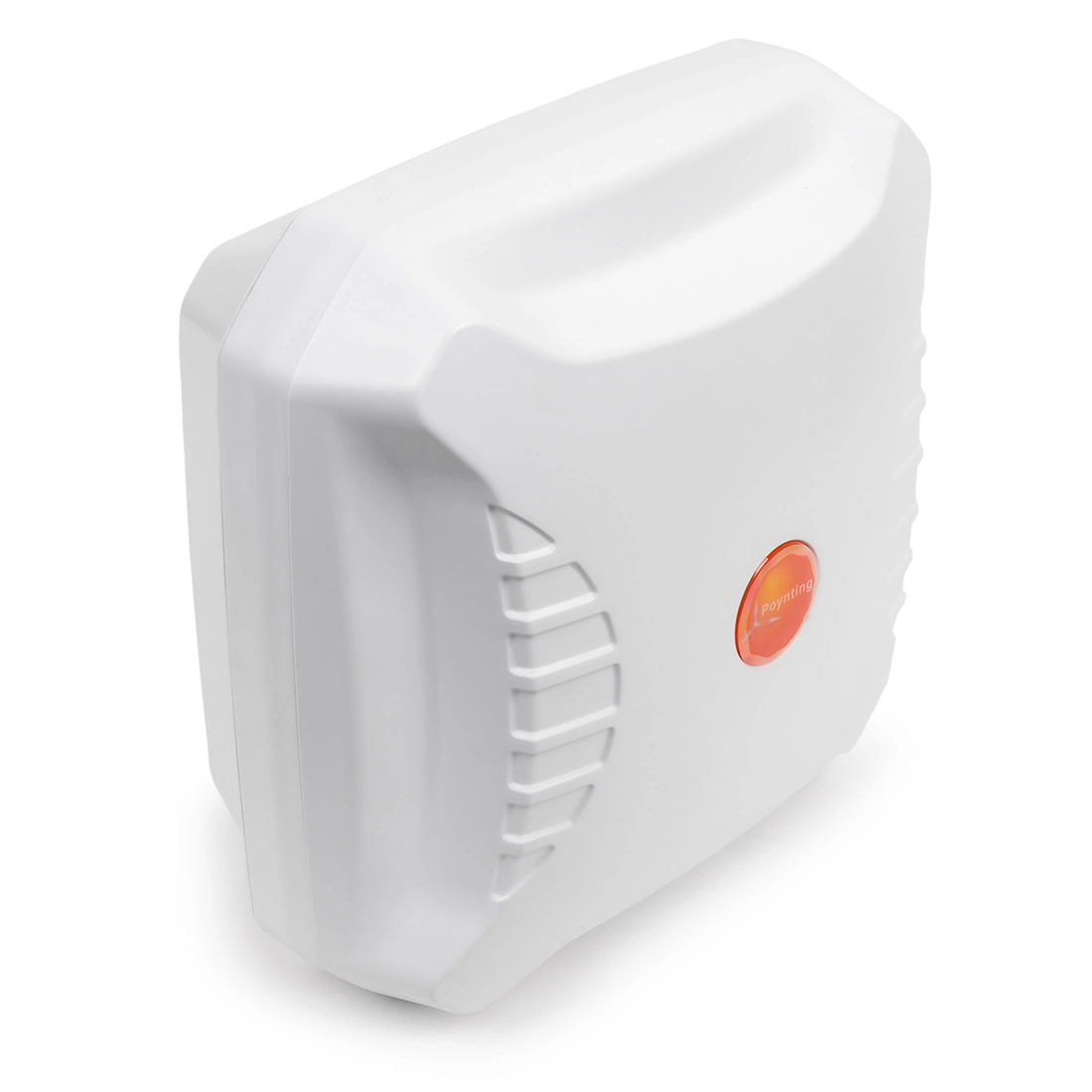

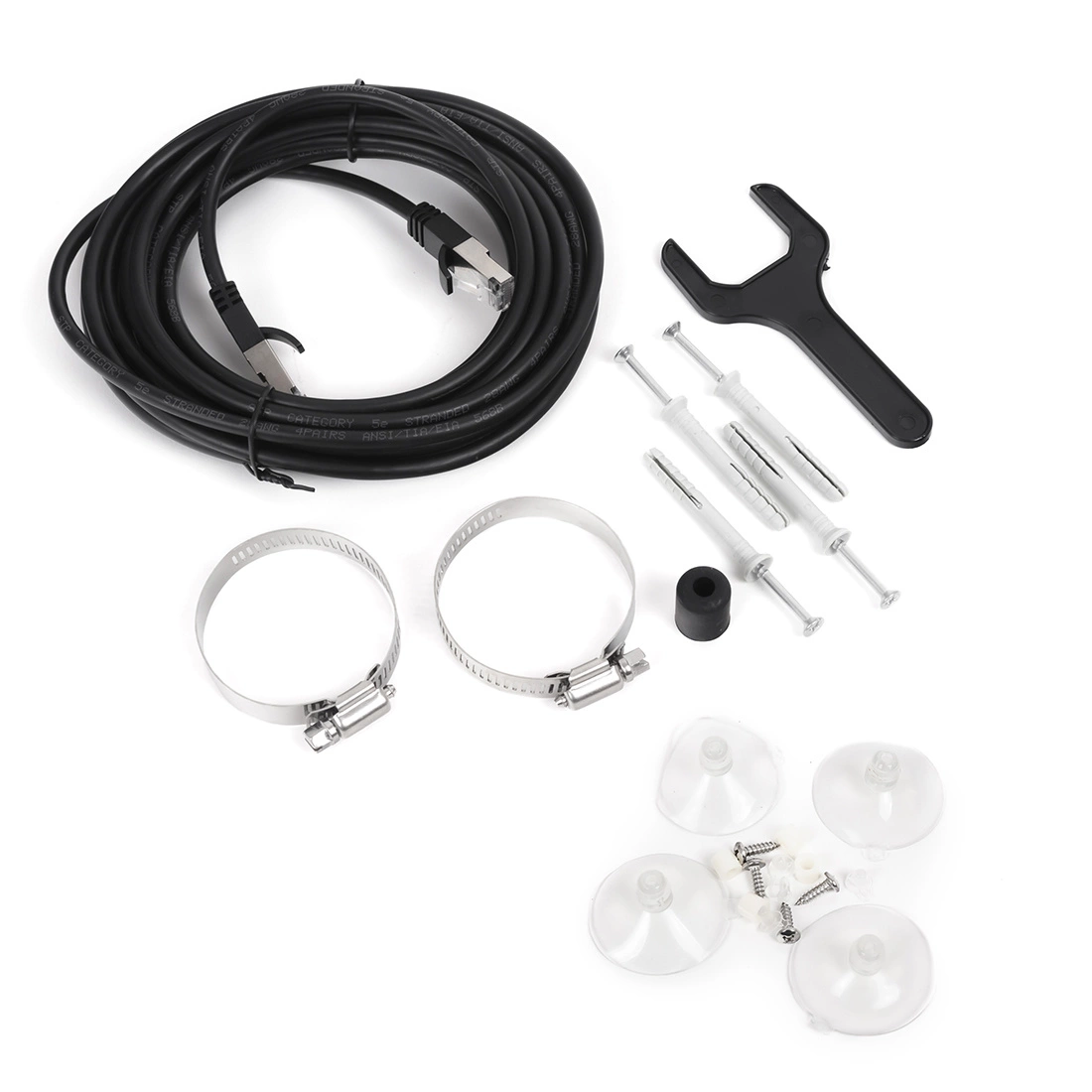

EPNT-1 a EPNT-2 je puzdro s malými rozmermi 264 x 260 x 168 mm? Anténa má príslušenstvo na montáž na stenu alebo stožiar a je vybavená prísavkami na montáž na okno. Anténa spĺňa príslušné normy CE a RoHS, ako je uvedené v technických listoch. Anténa je tiež dimenzovaná na teploty od -40 °C do +70 °C, odolá vetru do rýchlosti 220 km/h a má odolnosť proti nárazu IK 08.

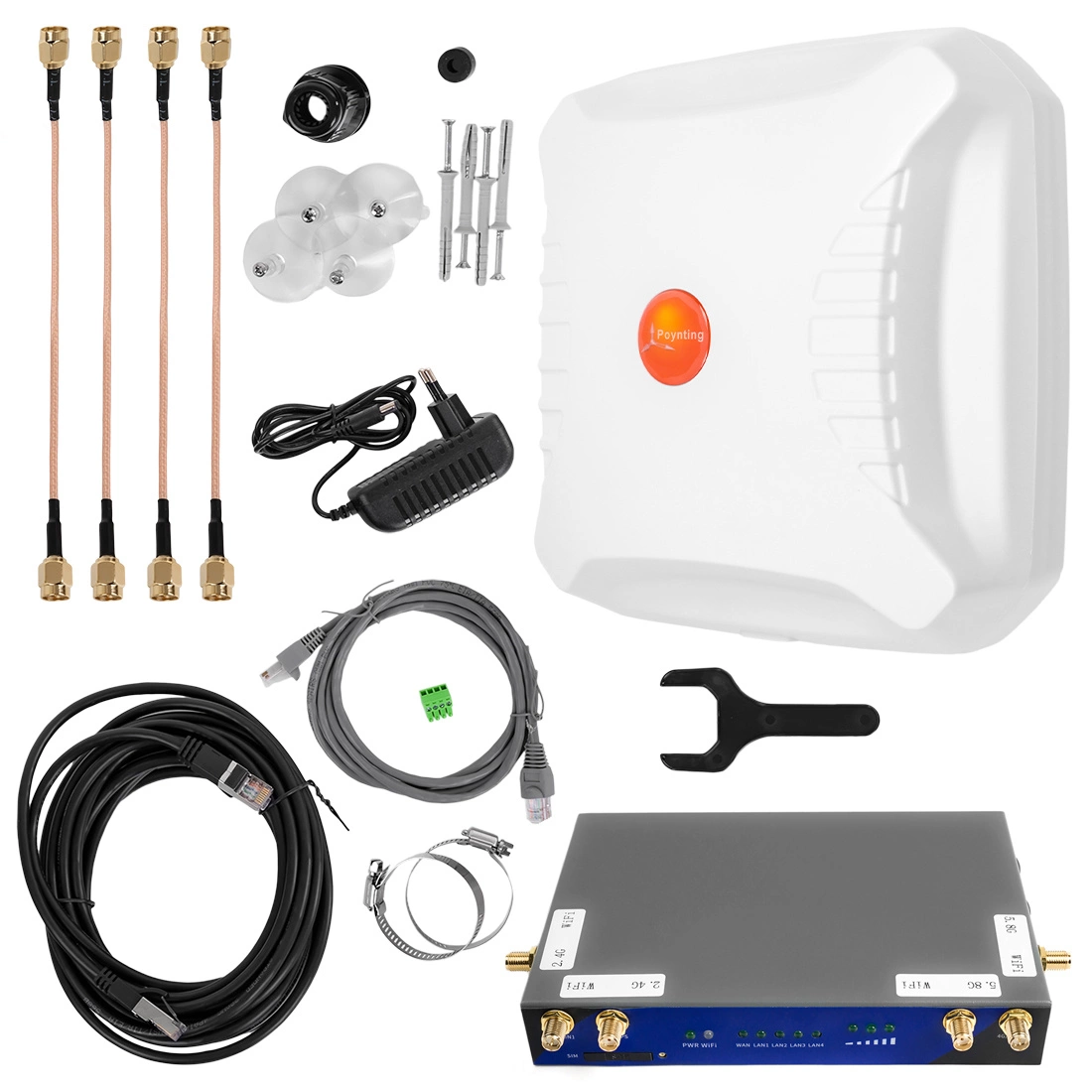

Puzdrá ePoynt sú navrhnuté tak, aby sa hodili k rôznym routerom, čím sa puzdro antény zmení na zariadenie v priestoroch zákazníka (CPE) ? jednoducho pridajte svoj vlastný smerovač LTE/5G - tu sme priložili vysokokvalitný priemyselný smerovač. Do puzdra ePoynt možno umiestniť smerovače s rozmermi do 185 × 145 × 45 mm.
Vlastnosti produktu
-
Ultraširokopásmové pokrytie pre 2G, 3G, 4G a 5G- Smerová anténa s vysokým ziskom so špičkovým ziskom 11 dBi
-
Smerové antény 2x2 MIMO s vysokým ziskom- Možnosť montáže na stenu, stĺp a okno
-

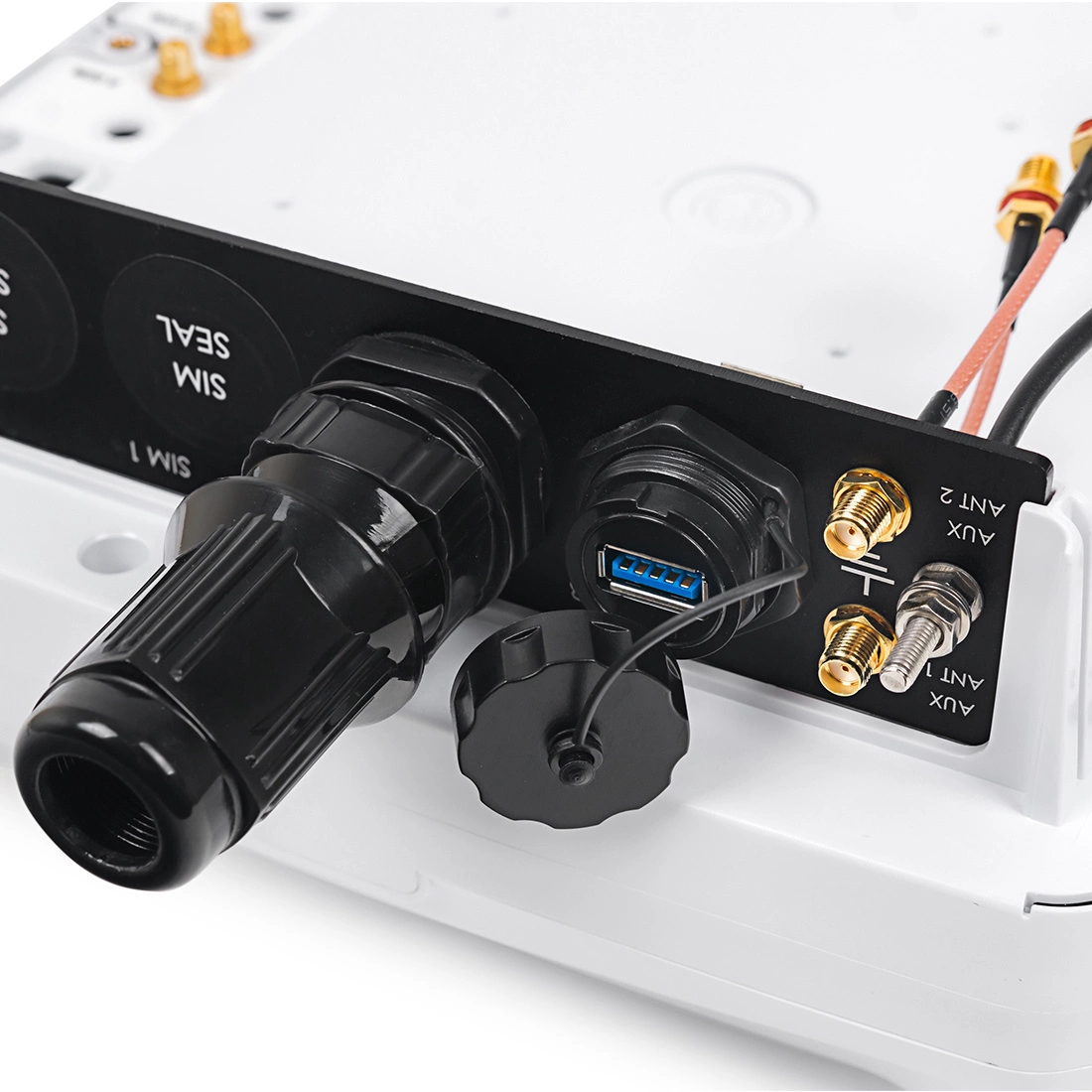

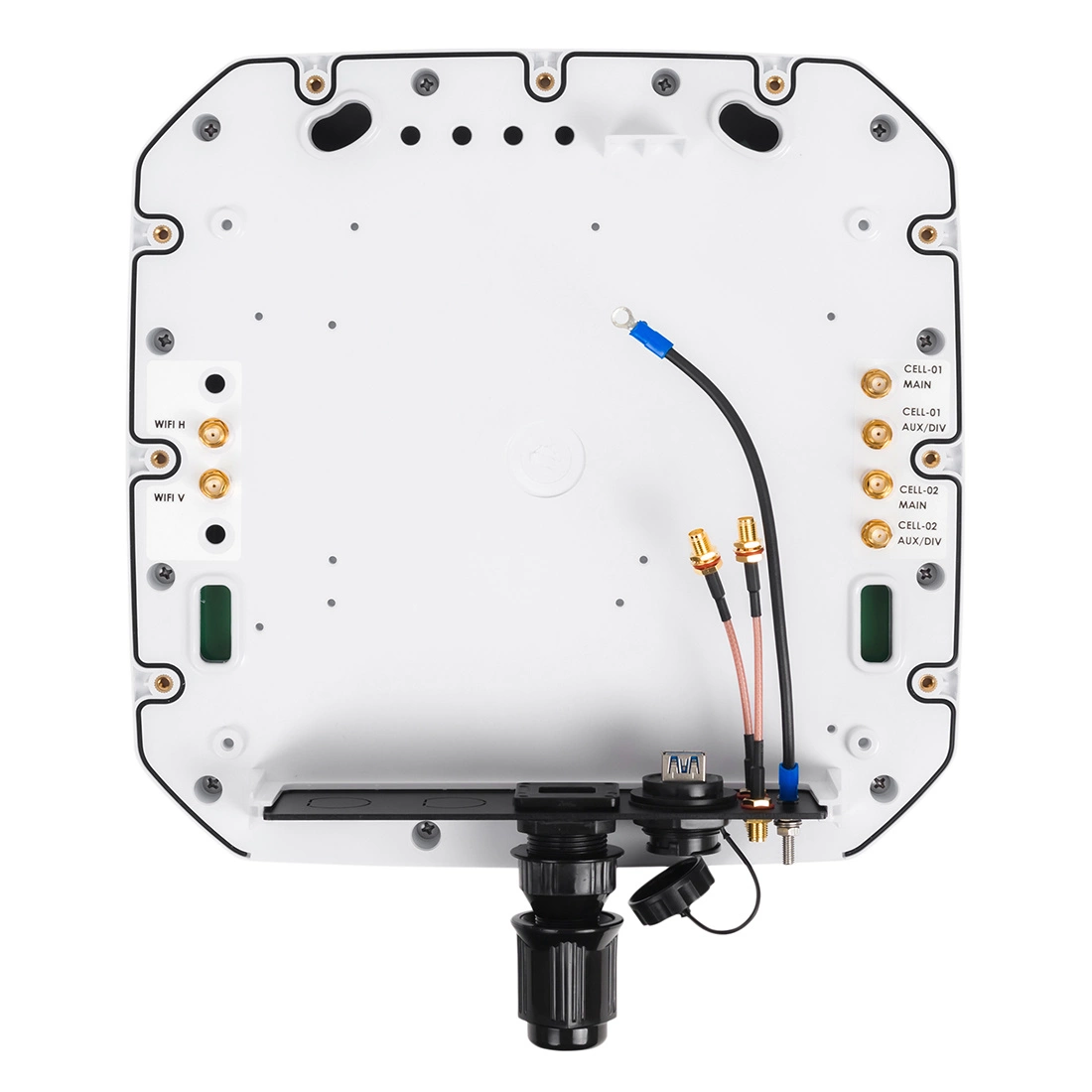

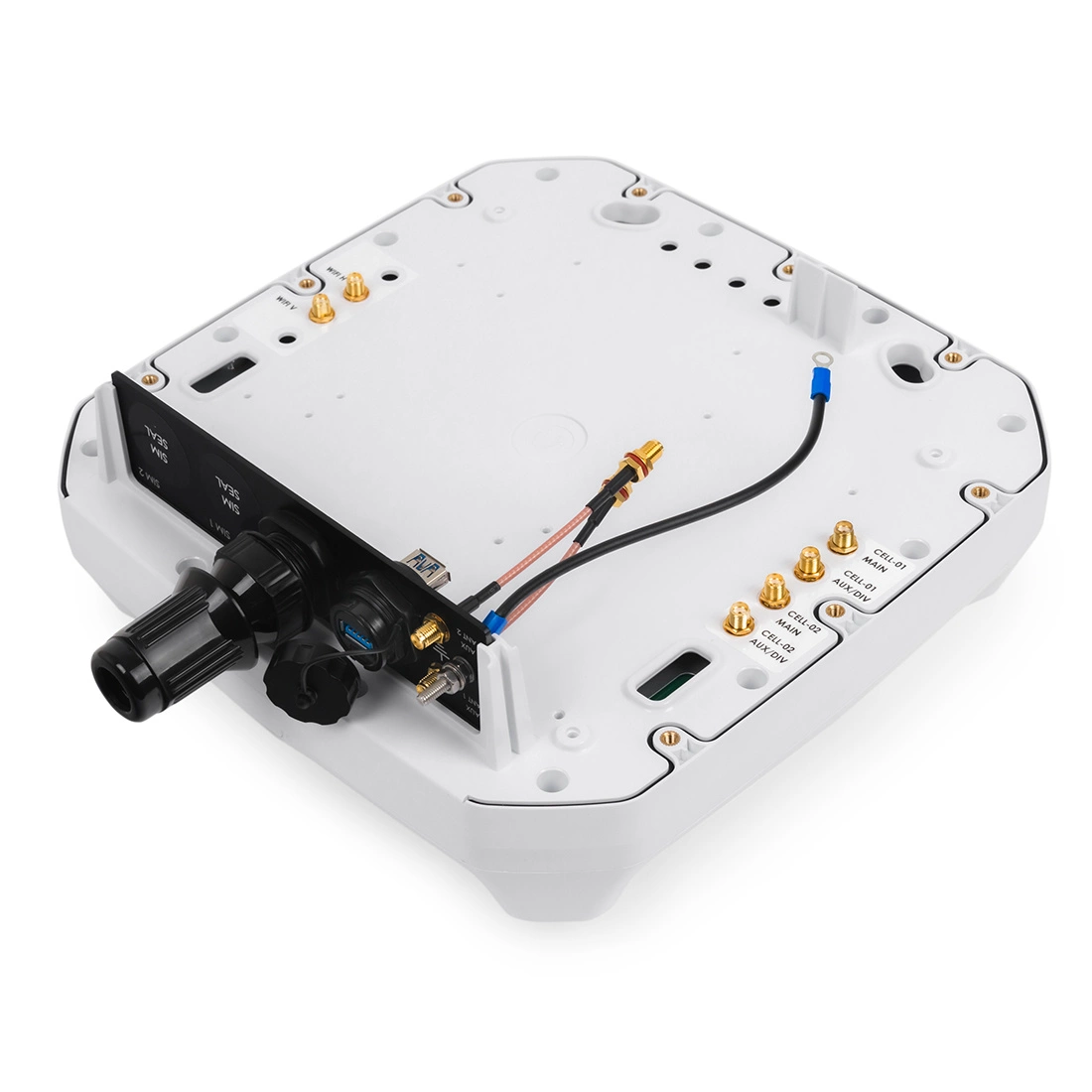

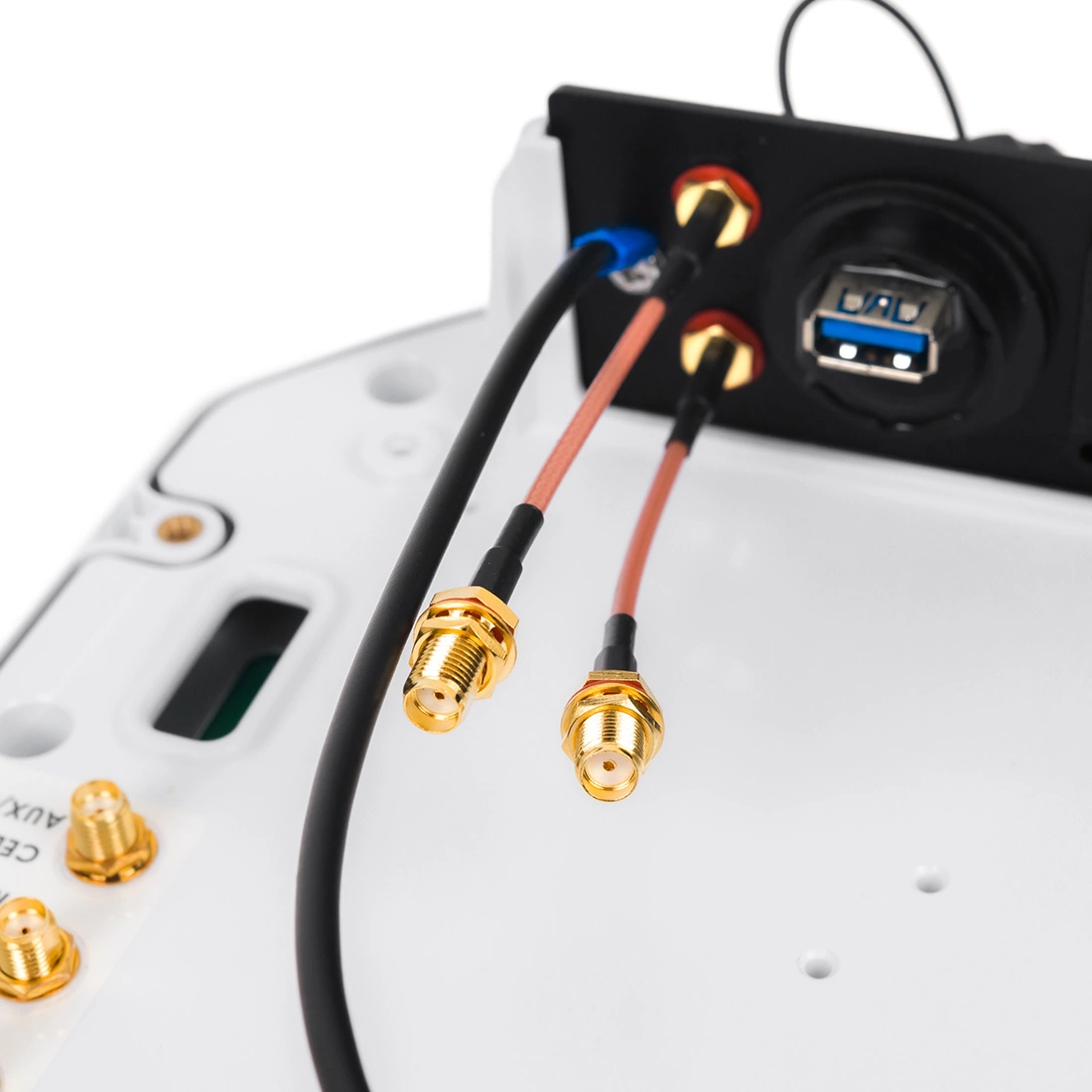

Kryt odolný voči poveternostným vplyvom a vode (IP65) - 1 x externý port USB, 1 x port Ethernet a 2 x externé prípojky SMA pre ďalšie antény
Použitie antén
-
Externá anténa pre pevný bezdrôtový prístup (FWA) - pripojenie k internetu LTE/G pre spotrebiteľov
-
Priemyselné a komerčné nasadenie LTE/G- Zlepšenie príjmu v mestských a vidieckych domácnostiach
- Distribúcia dát LTE/G pre poľnohospodárstvo a farmy
Grafy výkonnosti antén ? mobilná sieť
Napäťovýpomer (VSWR) VSWR je miera toho, ako efektívne sa rádiofrekvenčný výkon prenáša zo zdroja energie cez prenosové vedenie do záťaže. V ideálnom systéme sa prenáša 100 % výkonu, čo zodpovedá VSWR 1:1. EPNT-2 poskytuje vynikajúci výkon vo všetkých pásmach s VSWR 2:1 alebo lepším v 90 % pásiem
Zisk v dBi11 dBi je špičkový zisk vo všetkých pásmach od 698 do 3800 MHz
- 698 ? 960 MHz: 8,5 dBi
- 1710 ? 2700 MHz: 9 dBi
- 3400 ? 3800 MHz: 11 dBi
Tabuľky výkonnosti antén ? Wi-Fi
Napäťovo-vlnový pomer (VSWR) VSWR je miera toho, ako efektívne sa rádiofrekvenčný výkon prenáša zo zdroja energie cez prenosové vedenie do záťaže. V ideálnom systéme sa prenáša 100 % výkonu, čo zodpovedá VSWR 1:1. Anténa Wi-Fi EPNT-2 poskytuje vynikajúci výkon vo všetkých pásmach s VSWR ? 2,5:1 v 90 % pásiem.
Zisk v dBi7 dBi je špičkový zisk vo všetkých pásmach od 2400 ? 2500 MHz a 5000 ? 6000 MHz
- 2400 - 2500 MHz: 3 dBi
- 5000-6000 MHz: 7 dBi
Vyžarovacie vzory

Inštalácia zariadenia
Prezentácia širokopásmovej antény XPOL-2-5G (video):
Varianty antén:

Technické špecifikácie
Kliknutím sem získate úplné technické špecifikácie antény.
Spacetronik SIR651 pokročilý priemyselný 4G router
Skvelá voľba pre profesionálne aplikácie M2M. Vďaka vysokým prenosovým rýchlostiam 4G a pokročilému výkonu sa Spacetronik SIR651 osvedčí ako bezdrôtové dátové zariadenie v oblastiach, kde je prenosové zaťaženie veľmi vysoké.
Vlastnosti priemyselného smerovača SIR651
-
Zabezpečenie
Podpora bezdrôtového prístupu APN a súkromnej siete VPDN. Podpora VPN: GRE, PPTP, L2TP, IPSec, EOIP, N2N VPN, OpenVPN. Zabezpečenie zabezpečuje WPA2 EAP s RADIUS.
-
Vždy online!
Automatické opätovné pripojenie po odpojení na zabezpečenie kontinuity podnikania, čím sa obmedzí nielen nedostatočný prístup používateľov k sieti, ale aj predíde sa napríklad výpadku strojov
-
Správa nastavení
Smerovač Spacetronik umožňuje miestnu a vzdialenú správu (konfigurácia, stav, aktualizácia softvéru atď.)
-
Výber napätia
Priemyselný smerovač SIR651 umožňuje nastavenie napätia od 7,5 V DC do 32 V DC
-
Odolnosť voči rušeniu
Silná odolnosť voči elektromagnetickému rušeniu potvrdená testom EMC, ktorý sa vyžaduje pre certifikáciu CE
-
Teplotná odolnosť
Smerovač SIR651 má odolnosť voči extrémne vysokým aj nízkym teplotám v rozsahu (-30 ? ~ 75 ?)
-
Robustný kryt
Mimoriadne robustný a kompaktný kryt z kovu, ktorý chráni srdce smerovača
-
Jednoduchá inštalácia
Vďaka montážnym konzolám je inštalácia v mnohých rovinách triviálna
Použitie priemyselných smerovačov Spacetronik
Použitie vo výrobe
V súvislosti s rastúcou vlnou automatizácie sú moderné výrobné linky čoraz viac závislé od kvality siete. Tá má významný vplyv na spoľahlivosť strojov, a tým aj na kvalitu a rýchlosť výroby. Prostredníctvom priemyselných smerovačov sme schopní prijímať oznámenia v reálnom čase, vykonávať analýzy a diagnostiku porúch. Výrazne sa zlepšuje aj aktualizácia a správa zariadení.

Použitie v monitorovaní
S technologickým rozvojom a rastúcou urbanizáciou zohráva monitorovanie čoraz dôležitejšiu úlohu. Na efektívne riešenie napríklad problémov spôsobených dopravou alebo iných núdzových situácií môže byť dôležitým prvkom plynulá a neprerušovaná prevádzka inteligentného monitorovania.

Prístup k sieti vo verejnej doprave
Trend vlastníctva smartfónov narastá a je čoraz ťažšie stretnúť človeka, ktorý nepoužíva internet vo svojom telefóne. Nehovoriac o ďalších zariadeniach, ako je tablet alebo notebook. Pomocou priemyselných smerovačov Spacetronik môžeme vytvoriť stabilnú mobilnú komunikáciu 4G a ponúknuť hotspot WiFi

Kiosky na balíky a inteligentné skrinky
Každý, kto si nikdy neobjednal balík na zbernom mieste Parcel Machine, by mal zdvihnúť ruku. Vďaka priemyselným routerom je možné efektívne vzdialené spojenie s centrálou. Ide o ideálny spôsob, ako nahradiť tradičný káblový prenos.

Technické špecifikácie
Základné funkcie
Podpora prístupu k bezdrôtovej privátnej sieti APN a VPDN v
Port WAN podporuje PPPoE, statickú IP, klienta DHCP
Podpora 2.4G WiFi
Podpora webovej/správcovskej platformy, jednoduchá konfigurácia
Miestna a vzdialená správa (konfigurácia, stav, aktualizácia firmvéru atď.)
Podpora VPN: GRE, PPTP, L2TP, IPSec, EOIP, N2N VPN, OpenVPN
Podpora DMZ, presmerovanie portov, statický NAT
Podpora servera DHCP
Podpora dynamického DNS (DDNS)
Funkcia sériovej komunikácie DTU, 1x RS485
Podpora QoS, NTP
Plánovanie reštartu
Špecifikácia 4G
bezdrôtové moduly 4G: Priemyselný bunkový modul
teoretické širokopásmové pripojenie 4G: Max. 300 Mb/s (DL)/50 Mb/s (UL)
vysielací výkon 4G: < 23dBm
citlivosť príjmu 4G: < -108dBm
Špecifikácie Wi-fi
Štandard WiFi: Podpora štandardu IEEE802.11b/g/n
Teoretické širokopásmové pripojenie WiFi: a/b/g/n/ac do 1200 Mb/s
Šifrovanie zabezpečenia WiFi: Podporuje rôzne šifrovania WEP, WPA-PSK/EAP, WPA2-PSK/EAP atď.
Vysielací výkon WiFi: Približne 15 dBm?11n?; 16-17 dBm?11g?; 18-20 dBm?11b?
Citlivosť príjmu WiFi: <-72dBm@54Mpbs
Rozhranie
WAN: 1x 10/100/1000M Ethernet port (zásuvka RJ45), adaptívne MDI/MDIX
LAN: 4x 10/100/1000M Ethernet port (zásuvka RJ45), adaptívne MDI/MDIX
Sériový port: RS232 alebo Rs485, prenosová rýchlosť 2400~115200 bps
Svetelná indikácia: s indikátormi ?PWR?, "Wifi", ?WAN?, 4x ?LAN?, ?SIM? indikátormi
Anténa: 2x SMA LTE, 4x RP-SMA Wi-Fi
SIM KARTA/USIM KARTA: Štandardné rozhranie karty 1,8 V/3 V
Napájanie: Štandardný 2-pinový napájací konektor, ochrana proti spätnému napätiu a prepätiu
Obnovenie: Obnovenie pôvodných továrenských nastavení smerovača
Napájanie
Štandardné napájanie: DC 12V/1A
Rozsah napájania: DC 7,5 ~ 32 V
Spotreba: Približne 3W@12V DC
Puzdro
Plášť: kovové puzdro
Rozmery: približne 152,5 x 103 x 25 mm (nezahŕňa príslušenstvo, ako sú antény)
Hmotnosť holého zariadenia: približne 410 g (nezahŕňa príslušenstvo, ako sú antény)
Hardvér
PROCESOR: Výkonná dvojjadrová hardvérová platforma, 880MKz
FLASH/RAM: 16MB/256MB
Prostredie
Prevádzková teplota: -30~75?
Teplota skladovania: 30 až 75 °C: -40~85?
Relatívna vlhkosť: <95 % bez kondenzácie
Zaznamenávanie
Správa prostredníctvom webového prehliadača 192.168.1.1, používateľ/heslo - admin/admin.
